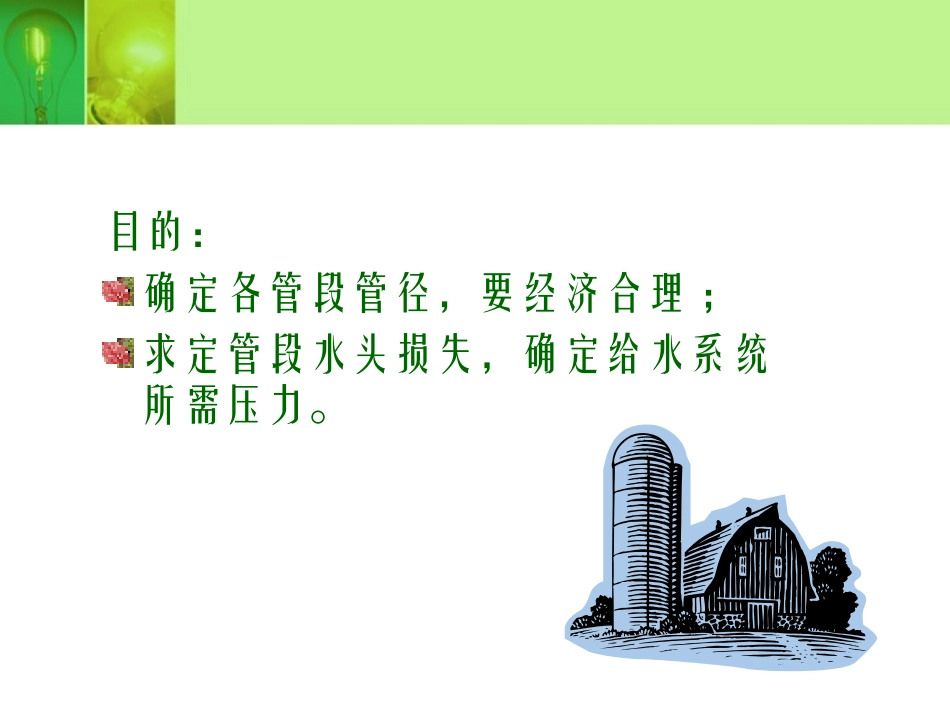

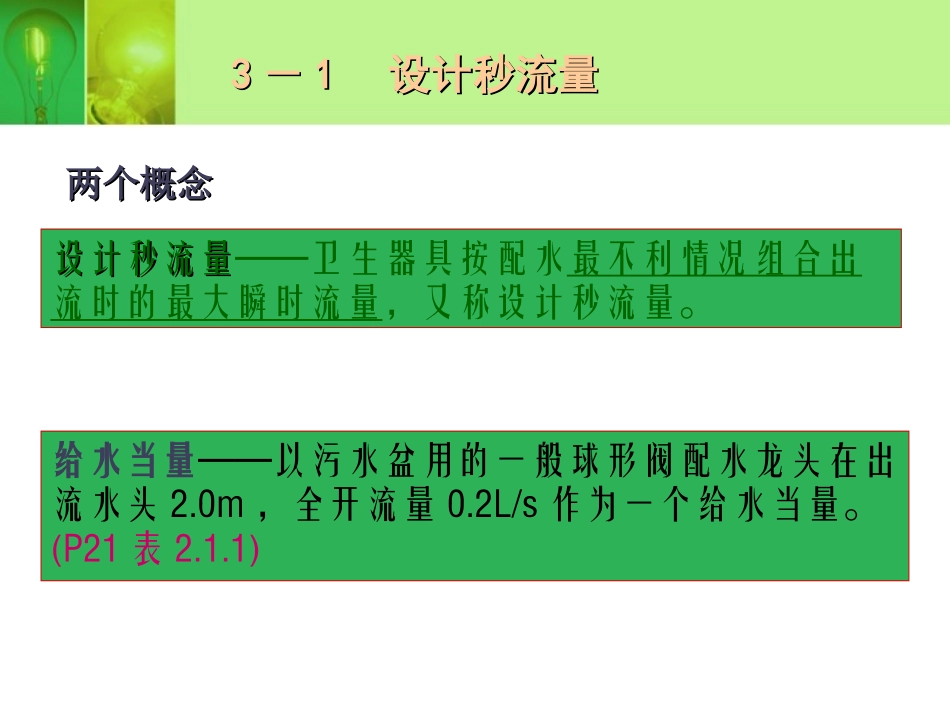

第第33章章建筑内部给水系统计算建筑内部给水系统计算目的：确定各管段管径，要经济合理；求定管段水头损失，确定给水系统所需压力。33－－11设计秒流量设计秒流量设计秒流量设计秒流量——卫生器具按配水最不利情况组合出流时的最大瞬时流量，又称设计秒流量。给水当量——以污水盆用的一般球形阀配水龙头在出流水头2.0m，全开流量0.2L/s作为一个给水当量。(P21表2.1.1)两个概念两个概念(%)36002.000TNmKqUgh（一）住宅生活给水管道设计秒流量（1）最大用水时卫生器具给水当量平均出流概率：U0——生活给水管道最大用水时卫生器具给水当量平均出流概率（%）；q0——最高用水日用水定额，查表２.２.1。m——计算管段用水人数；Kh——小时变化系数，查表２.2.1;Ng——计算管段卫生器具的给水当量数；T——用水时数（h），查表２.2.1;；0.2——一个卫生器具给水当量的额定流量（L/s）（2）计算管段卫生器具给水当量同时出流概率：(%))1(149.0ggcNNUＵ——计算管段卫生器具给水当量同时出流概率（%）αＣ——对应于不同Ｕ0的系数，查表2.3.1。计算公式：Ｎg——计算管段卫生器具的给水当量数；(%)1200120049.005.000UUUc表表2.3.12.3.1UU00~~ααCC值对应表值对应表U0（%）αC1.00.003231.50.006972.00.010972.50.015123.00.019393.50.023744.00.028164.50.032635.00.037156.00.046297.00.055558.00.06489（3）计算管段的设计秒流量：ggNUq2.0qg——计算管段的设计秒流量（L/s）注：1、计算时可根据所得的U0和Ng值从《规范》附录D中直接查得给水设计秒流量。2、当计算管段的卫生器具给水当量总数超过qg计算值时，其流量应取最大用水时的平均秒流量。3、有两条或两条以上具有不同给水当量平均出流概率的给水支管的给水干管，该管段的平均出流概率应取加权平均值：gigioioNNUU——给水干管的卫生器具给水当量平均出流概率；——支管的最大用水时卫生器具给水当量平均出流概率；——相应支管的卫生器具给水当量总数。oUioUigN4、Ng<1时,U=1。（二）集体宿舍、旅馆、宾馆、医院、疗养院、幼儿园、养老院、办公楼、商场、客运站、会展中心、中小学教学楼、公共厕所等建筑的生活给水管道的设计秒流量ggNq2.0其中：qg——计算管段的给水设计秒流量（L/s）；Ng——计算管段的卫生器具给水当量总数；α——根据建筑物用途而定的系数，查表。表根据建筑物用途而定的系数α值建筑物名称宾馆、医院、疗养院、幼儿园、养老院的卫生间集体宿舍、旅馆和其他公共建筑的公共盥洗室和厕所间α值1.52.0-2.5（三）公共企业的生活间、公共浴室、职工食堂或营业餐馆的厨房、体育场馆运动员休息室、剧院的化妆间、普通理化实验室等建筑的生活给水管道的设计秒流量计算：bNqqg00qg——计算管段的给水设计秒流量（L/s）；q0——同类型的一个卫生器具数给水额定流量（L/s）；N0——同类型卫生器具数；b——卫生器具同时给水百分数，查P34页表3-1、3-2、3-3、3-4。注：1、如计算值小于该管段上一个最大卫生器具给水额定流量时，应采用一个最大的卫生器具给水额定流量作为设计秒流量。2、有大便器延时自闭式冲洗阀的给水管段,自闭式冲洗阀的给水当量均以0.5计,计算得到的qg附加1.10L/s的流量后,为该管段的给水设计秒流量。3、仅对有同时使用可能的设备进行叠加。33－－22给水管网的水力计算给水管网的水力计算1.确定给水方案。5.求定管径。步骤：2.绘制平面图、轴侧图。3.选择最不利管段，节点编号，从最不利点开始，对流量有变化的节点编号。4.选定设计秒流量公式，计算各管段的设计秒流量。流速的控制范围：公称直径（mm）15~2025~4050~70≥80水流速度（m/s）≤1.0≤1.2≤1.5≤1.86．管网水头损失的计算(2)局部和水头损失计算管段长度，m管道单位长度的水头损失,kPa/m管段的沿程水头损失，kPa局部水头损失总和，kPa局部阻力系数沿水流方向局部阻力下游的流速，m/s给水管道局部水头损失估算：(1)沿程水头损失消火栓系统给水管网为10％；生活给水管网为25－30％；生产、消防合用管网为15％；自动喷水灭火系统消防管网为20％；水表的...
