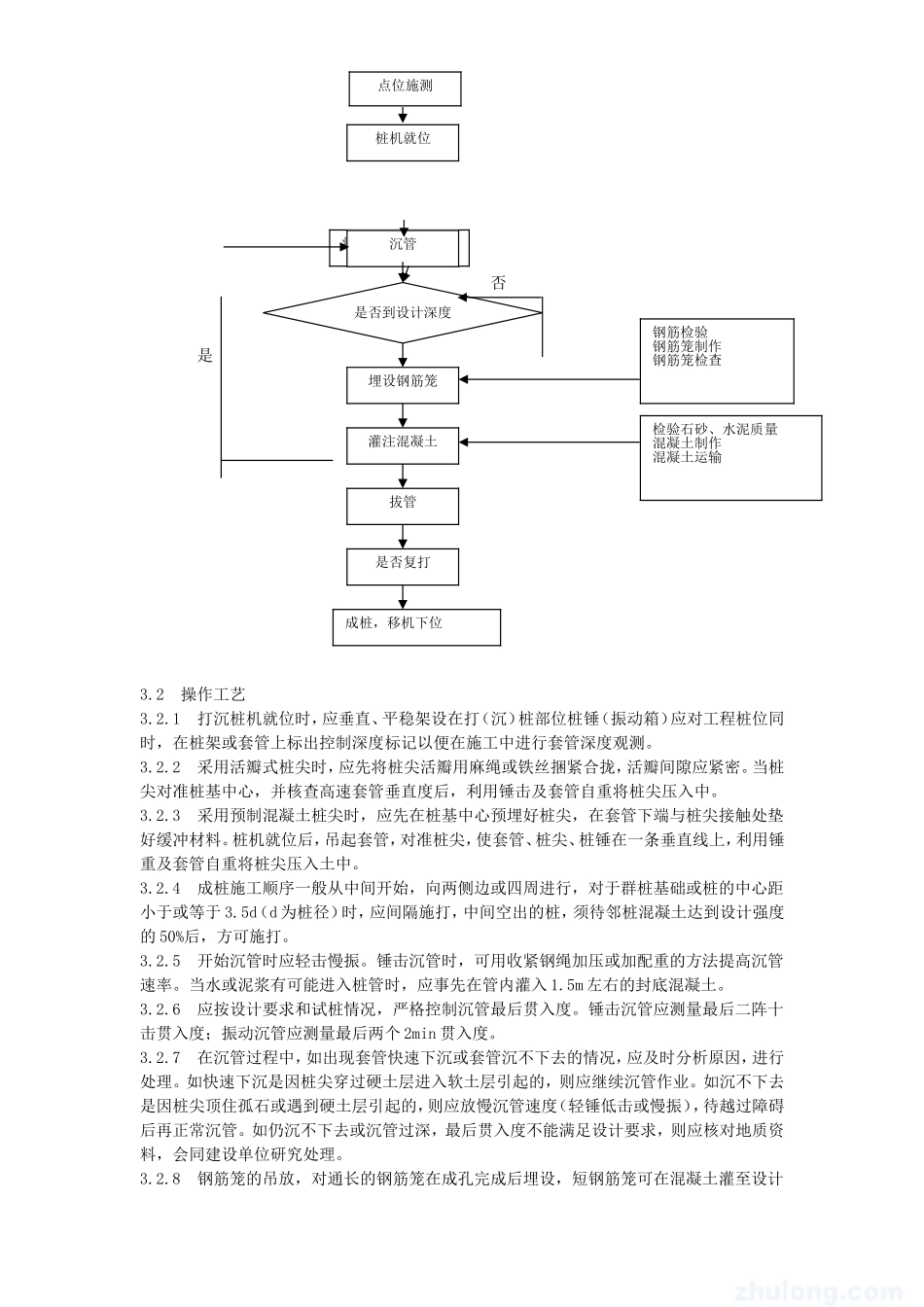

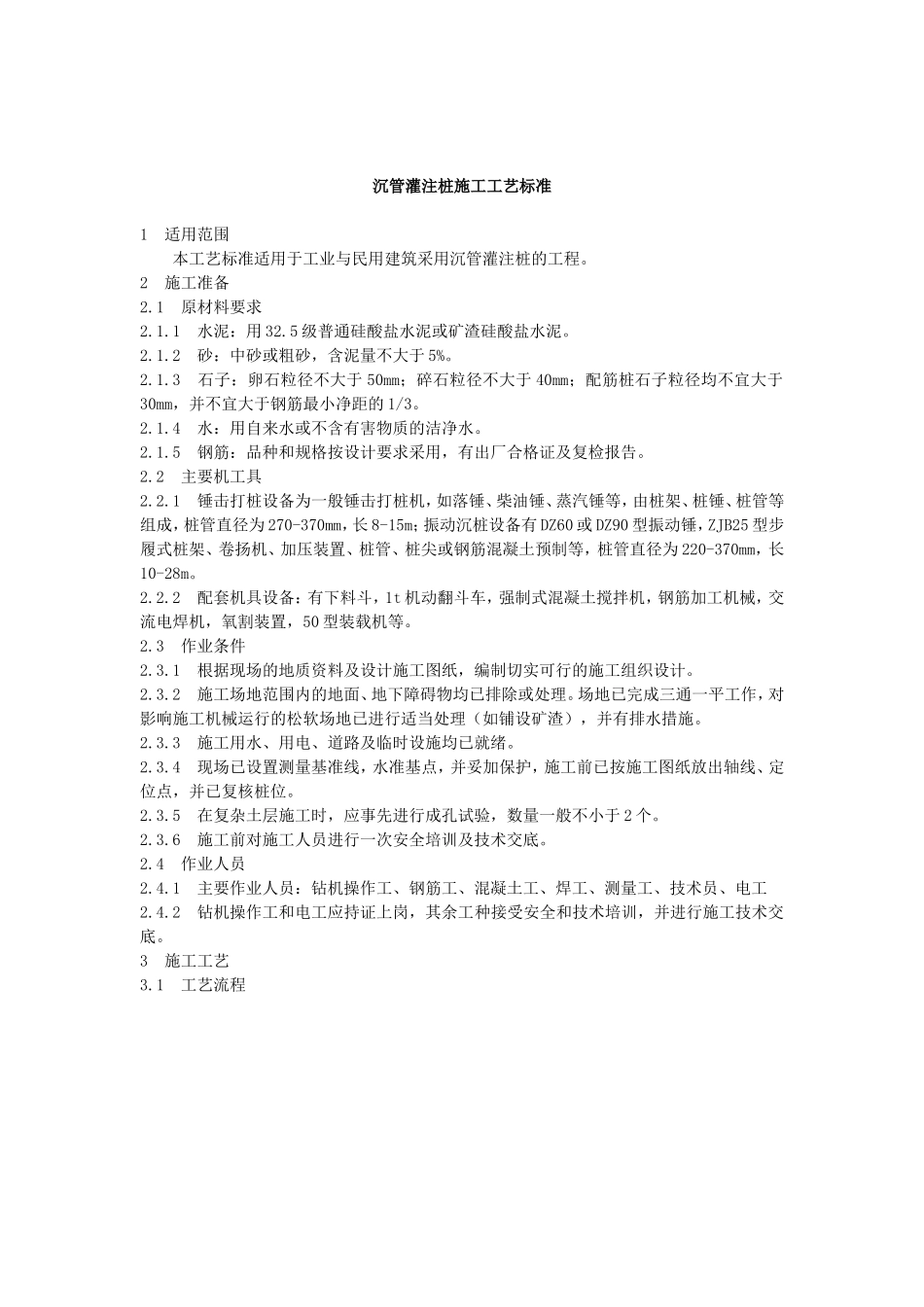

沉管灌注桩施工工艺标准1适用范围本工艺标准适用于工业与民用建筑采用沉管灌注桩的工程。2施工准备2.1原材料要求2.1.1水泥：用32.5级普通硅酸盐水泥或矿渣硅酸盐水泥。2.1.2砂：中砂或粗砂，含泥量不大于5%。2.1.3石子：卵石粒径不大于50mm；碎石粒径不大于40mm；配筋桩石子粒径均不宜大于30mm，并不宜大于钢筋最小净距的1/3。2.1.4水：用自来水或不含有害物质的洁净水。2.1.5钢筋：品种和规格按设计要求采用，有出厂合格证及复检报告。2.2主要机工具2.2.1锤击打桩设备为一般锤击打桩机，如落锤、柴油锤、蒸汽锤等，由桩架、桩锤、桩管等组成，桩管直径为270-370mm，长8-15m；振动沉桩设备有DZ60或DZ90型振动锤，ZJB25型步履式桩架、卷扬机、加压装置、桩管、桩尖或钢筋混凝土预制等，桩管直径为220-370mm，长10-28m。2.2.2配套机具设备：有下料斗，1t机动翻斗车，强制式混凝土搅拌机，钢筋加工机械，交流电焊机，氧割装置，50型装载机等。2.3作业条件2.3.1根据现场的地质资料及设计施工图纸，编制切实可行的施工组织设计。2.3.2施工场地范围内的地面、地下障碍物均已排除或处理。场地已完成三通一平工作，对影响施工机械运行的松软场地已进行适当处理（如铺设矿渣），并有排水措施。2.3.3施工用水、用电、道路及临时设施均已就绪。2.3.4现场已设置测量基准线，水准基点，并妥加保护，施工前已按施工图纸放出轴线、定位点，并已复核桩位。2.3.5在复杂土层施工时，应事先进行成孔试验，数量一般不小于2个。2.3.6施工前对施工人员进行一次安全培训及技术交底。2.4作业人员2.4.1主要作业人员：钻机操作工、钢筋工、混凝土工、焊工、测量工、技术员、电工2.4.2钻机操作工和电工应持证上岗，其余工种接受安全和技术培训，并进行施工技术交底。3施工工艺3.1工艺流程否是3.2操作工艺3.2.1打沉桩机就位时，应垂直、平稳架设在打（沉）桩部位桩锤（振动箱）应对工程桩位同时，在桩架或套管上标出控制深度标记以便在施工中进行套管深度观测。3.2.2采用活瓣式桩尖时，应先将桩尖活瓣用麻绳或铁丝捆紧合拢，活瓣间隙应紧密。当桩尖对准桩基中心，并核查高速套管垂直度后，利用锤击及套管自重将桩尖压入中。3.2.3采用预制混凝土桩尖时，应先在桩基中心预埋好桩尖，在套管下端与桩尖接触处垫好缓冲材料。桩机就位后，吊起套管，对准桩尖，使套管、桩尖、桩锤在一条垂直线上，利用锤重及套管自重将桩尖压入土中。3.2.4成桩施工顺序一般从中间开始，向两侧边或四周进行，对于群桩基础或桩的中心距小于或等于3.5d（d为桩径）时，应间隔施打，中间空出的桩，须待邻桩混凝土达到设计强度的50%后，方可施打。3.2.5开始沉管时应轻击慢振。锤击沉管时，可用收紧钢绳加压或加配重的方法提高沉管速率。当水或泥浆有可能进入桩管时，应事先在管内灌入1.5m左右的封底混凝土。3.2.6应按设计要求和试桩情况，严格控制沉管最后贯入度。锤击沉管应测量最后二阵十击贯入度；振动沉管应测量最后两个2min贯入度。3.2.7在沉管过程中，如出现套管快速下沉或套管沉不下去的情况，应及时分析原因，进行处理。如快速下沉是因桩尖穿过硬土层进入软土层引起的，则应继续沉管作业。如沉不下去是因桩尖顶住孤石或遇到硬土层引起的，则应放慢沉管速度（轻锤低击或慢振），待越过障碍后再正常沉管。如仍沉不下去或沉管过深，最后贯入度不能满足设计要求，则应核对地质资料，会同建设单位研究处理。3.2.8钢筋笼的吊放，对通长的钢筋笼在成孔完成后埋设，短钢筋笼可在混凝土灌至设计点位施测桩机就位埋设钢筋笼将桩尖压入土中沉管是否到设计深度成桩，移机下位是否复打拔管灌注混凝土钢筋检验钢筋笼制作钢筋笼检查检验石砂、水泥质量混凝土制作混凝土运输标高时再埋设，埋设钢筋笼时要对准管孔。垂直缓慢下降。在混凝土桩顶采取构造连接插筋时，必须沿周围对称均匀垂直插入。3.2.9每次向套管内灌注混凝土时，如用长套管成孔短桩，则一次灌足，如成孔长桩，则第一次应尽量灌满。混凝土坍落度宜为6-8cm，配筋混凝土坍落度宜为8-10cm。3.2.10灌注时充盈系数（实际灌注混凝土量与理论计算量之比）应不小于1。一般土质为1.1；软土为1.2-...
