第6章局部通风(修)VIP免费

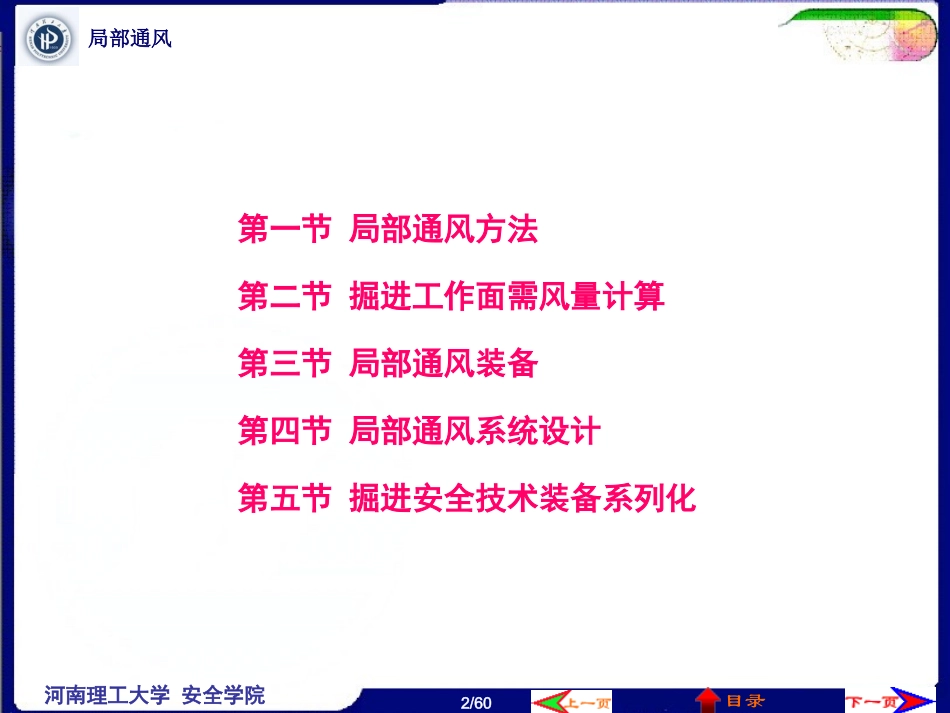

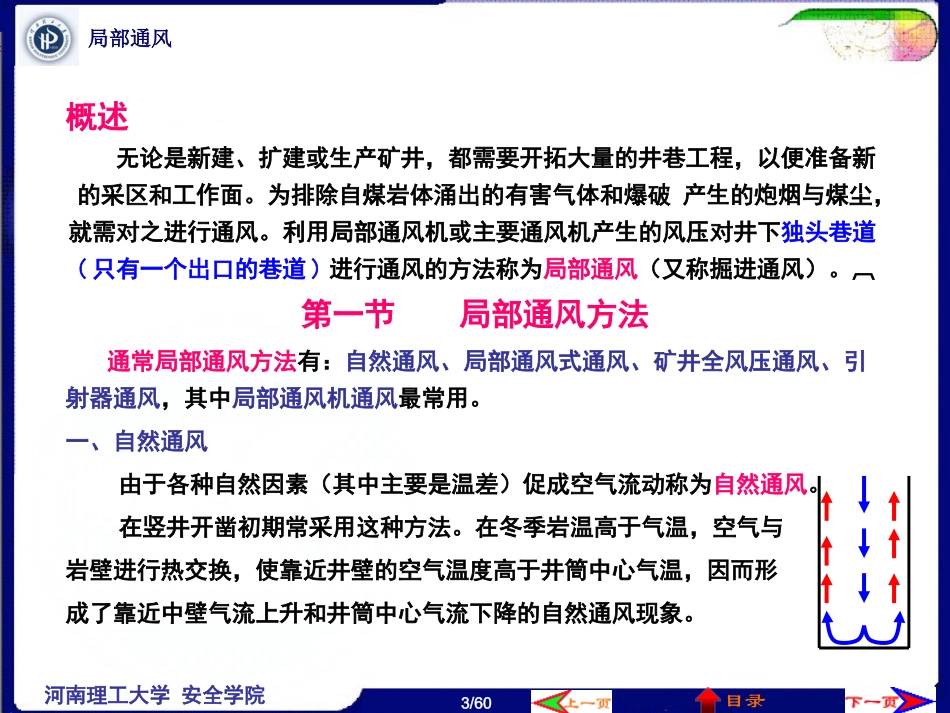

1/60河南理工大学安全学院局部通风目录第六章局部通风2/60河南理工大学安全学院局部通风目录第一节局部通风方法第五节掘进安全技术装备系列化第二节掘进工作面需风量计算第三节局部通风装备第四节局部通风系统设计3/60河南理工大学安全学院局部通风目录概述无论是新建、扩建或生产矿井，都需要开拓大量的井巷工程，以便准备新的采区和工作面。为排除自煤岩体涌出的有害气体和爆破产生的炮烟与煤尘，就需对之进行通风。利用局部通风机或主要通风机产生的风压对井下独头巷道(只有一个出口的巷道)进行通风的方法称为局部通风（又称掘进通风）。第一节局部通风方法通常局部通风方法有：自然通风、局部通风式通风、矿井全风压通风、引射器通风，其中局部通风机通风最常用。一、自然通风由于各种自然因素（其中主要是温差）促成空气流动称为自然通风。在竖井开凿初期常采用这种方法。在冬季岩温高于气温，空气与岩壁进行热交换，使靠近井壁的空气温度高于井筒中心气温，因而形成了靠近中壁气流上升和井筒中心气流下降的自然通风现象。4/60河南理工大学安全学院局部通风目录在夏季相反。《规程》规定：井下巷道不得采用扩散通风。扩散通风就是利用空气的自然扩散运动来对掘进地点通风。二、局部通风机通风利用局部通风机作动力，通过风筒导风的通风方法称局部通风机通风，它是目前局部通风最主要的方法。常用通风方式：压入、抽出和混合式。1.压入式布置方式：局部通风机及其附属装置安装在离掘进巷道口10m以外的进风侧，将新鲜风流输入到工作面，污浊空气沿巷道排出。≥10m5/60河南理工大学安全学院局部通风目录新鲜风流出风筒形成的射流属于末端封闭的有限贴壁射流。气流出风筒后，自流断面逐渐扩张，直至达到最大值，此段称为扩张段，用Le表示；然后，射流断面逐渐减小，直到为零，此段称为收缩段，用La表示。从风筒出口至射流反向的最远距离（即扩张段和收缩段总长）称射流有效射程，用Ls表示。在巷道条件下，Ls的大小一般有：式中S——巷道断面,m2。从图中可看出，要排除炮烟及有毒有害气体，风筒出口与工作面的距离应不超过有效射程。SLS)5~4(LeLaLsLv6/60河南理工大学安全学院局部通风目录其炮烟排出过程分为：工作面迎头区、巷道排烟过程。(1)工作面头区的排烟过程如图示，工作面迎头区（自风筒出口到掘进工作面的空间），在迎头区内，风筒出口射流与炮烟发生掺混合后沿着风流向外推移。(2)巷道排烟过程。炮烟在巷道向外推移过程中，形成沿风流方向的炮烟波。对一巷道中任一断面，炮烟波到达后，炮烟浓度逐渐增大，达到最大值后，又逐渐降低。LeLaLsLv7/60河南理工大学安全学院局部通风目录特点：（１）局扇及电器设备布置在新鲜风流中；（２）有效射程远，工作面风速大，排烟效果好；（３）可使用柔性风筒，使用方便；（４）由于Ｐ内＞Ｐ外，风筒漏风对巷道排污有一定作用。要求：（１）Ｑ局＜Ｑ巷，避免产生循环风；（２）局扇入口与掘进巷道距离大于10m；（３）风筒出口至工作面距离小于Ls。回风上山进风上山8/60河南理工大学安全学院局部通风目录2.抽出式布置方式：局部通风机安装在离掘进头巷道10m以外的回风侧，新鲜风流经过，污浊空气由风筒排出。有效吸程Le:风筒吸口吸入空气的作用范围，在巷道边界条件下，其一般计算式为：式中S——巷道断面，m2。SLe5.1Le≥10m9/60河南理工大学安全学院局部通风目录特点：（１）新鲜风流沿巷道进入工作面，劳动条件好；（２）污风通过风机；（３）有效吸程小，延长通风时间，排烟效果不好；（４）不能使用柔性风筒。10/60河南理工大学安全学院局部通风目录3、压入式通风与抽出式通风比较SLe5.1Le压入式通风抽出式通风•安全性（污风通过风机）•有效射程与有效吸程•掘进巷道涌出瓦斯•井巷空气清新程度•风筒运送方便程度及成本SLs)5—4(当以排除瓦斯为主的煤巷、半煤岩巷掘进时应采用压入式通风；而当以排除粉尘为主的井筒掘进时，宜采用抽出式通风。突出矿井严禁采用抽出式或混合式。（2005规程）11/60河南理工大学安全学院局部通风目录4.混合式通风混合式通风是压入式和抽出式两种通风方式的联合运用,按局部通风机...
