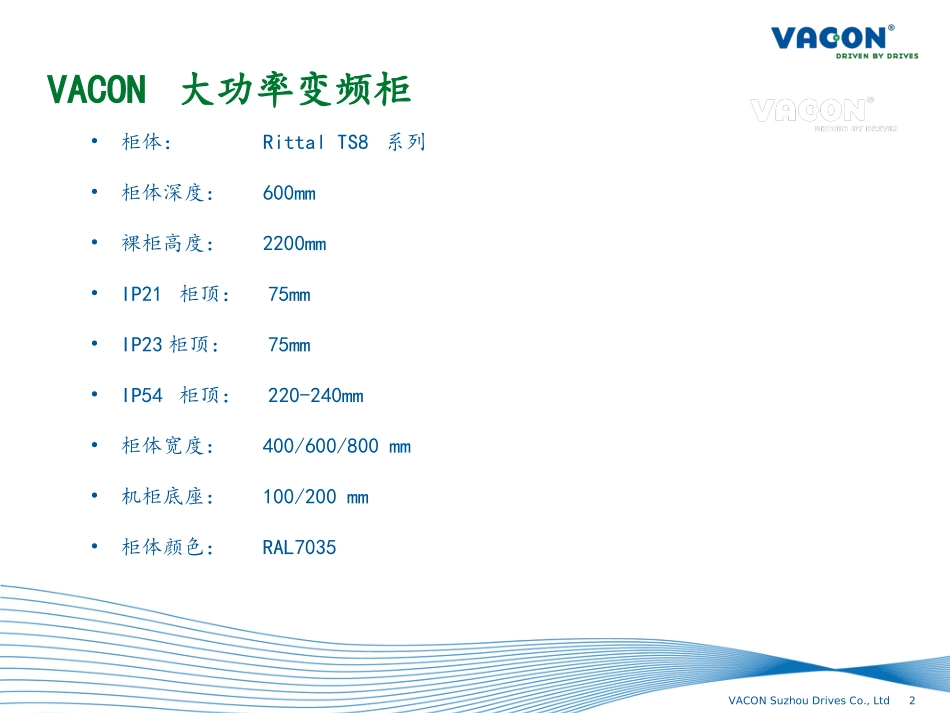

VACON大功率柜机VACONSuzhouDrivesCo.,Ltd1VACON大功率变频柜VACONSuzhouDrivesCo.,Ltd2•柜体：RittalTS8系列•柜体深度：600mm•裸柜高度：2200mm•IP21柜顶：75mm•IP23柜顶：75mm•IP54柜顶：220-240mm•柜体宽度：400/600/800mm•机柜底座：100/200mm•柜体颜色：RAL7035变频器柜型VACONSuzhouDrivesCo.,Ltd3开关柜VACONSuzhouDrivesCo.,Ltd4小于1000A，可以使用熔丝开关，如果需要适度的过载和短路保护，需要用负荷开关。大于1000A，需要加装ACB，看情况加装接地开关。其他元器件，例如CT，拉弧保护，绝缘监测仪，充电回路等，可以放在额外的一个辅助柜子内。大功率变频柜-整流LayoutVACONSuzhouDrivesCo.,Ltd5LCL+FI9–400mm+400mmLCL+FI10–400mm+400mmLCL+FI13–600mm+800mm大功率变频柜-逆变LayoutVACONSuzhouDrivesCo.,Ltd6FI9/FI10+直流熔丝+dudt–400mmFI9/FI10+充电开关–400mmFI9/FI10+充电开关+dudt–400mm+400mm大功率变频柜-逆变LayoutVACONSuzhouDrivesCo.,Ltd7机械设计VACONSuzhouDrivesCo.,Ltd8柜顶设计VACONSuzhouDrivesCo.,Ltd9IP21Roof•无额外过滤网•防止直径大于12.5mm的固体外物侵入•防垂直落下的水滴IP23Roof•无额外过滤网•防止直径大于12.5mm的固体外物侵入•防雨或防止与垂直的夹角小于60度的方向所喷洒的水IP54Roof•含纸质滤网和金属滤网•完全防止外物侵入，积灰不影响电器件•防止各个方向飞溅而来的水侵入电器而造成损坏柜门设计VACONSuzhouDrivesCo.,Ltd10IP21柜门，门板开孔两层，无过滤网IP23柜门，门板开孔两层，IP23塑料过滤网IP54柜门，门板开孔两层，IP54过滤网纸质+金属柜内设计VACONSuzhouDrivesCo.,Ltd11充电回路LCL及防触网防触网控制盒组件，可90°打开直流母线+直流保险+防触网空气隔离板隔离侧板，和空气隔离板平行柜门安装组件柜内散热设计VACONSuzhouDrivesCo.,Ltd12如果其他设备，例如dudt/SINfilter需要安装在同一柜内的话，需要考虑filter的发热，如果需要，建议加装柜门风扇，或者其他通风设备柜内的工作温度要小于变频器的最大工作温度AB冷却空气必须通过柜门上的通气缝进入控制柜，从外壳顶上排出。为了让热空气从功率单元流向外壳顶部出风口，并且防止热空气回流，采用以下的排列方法：A：从功率单元安装一条封闭的风道到柜体顶部出风口B：在功率单元和控制柜之间安装挡板，将挡板放在模块两侧的出气口上面VACONSuzhouDrivesCo.,Ltd13模块风量及风口冷却开口1.冷却空气进口2.热空气排出安装空间VACONSuzhouDrivesCo.,Ltd14变频器周围保留的空间可保证适量冷却空气的循环以及变频器的维护A=变频器上的空余空间B=变频器和控制柜之间的距离B2=两台变频器间的距离C=变频器下的空间模块支撑设计VACONSuzhouDrivesCo.,Ltd15filter接地设计VACONSuzhouDrivesCo.,Ltd16PE排贯穿所有柜体当需要EMC电磁兼容时，需要加装EMC电缆固定头套装组件•Fasteningspring紧固弹簧•PEscreenPE（N）屏蔽•Cabletie电缆扎带•Metalsock金属套•Assemblyplate装配板•Bushring套环•Rubbersealing橡胶密封PE排维修支架VACONSuzhouDrivesCo.,Ltd17根据Frame的不同，维修支架能直接配合模块在柜内的支架，无需其他特殊设备工具FI9/10FI13FI12模块及柜体安装VACONSuzhouDrivesCo.,Ltd18吊装模块VACONSuzhouDrivesCo.,Ltd19安装空间预留VACONSuzhouDrivesCo.,Ltd20机柜顶部和前方应保留足够的空间以确保足够的空间冷却和维修。机柜顶部（左）与前方（右）需要留出的空间柜顶预留高度>200mm机柜前门距离>800mm（柜门尺寸）柜体安装VACONSuzhouDrivesCo.,Ltd21机柜应一直与地面或墙面固定。根据安装条件，机柜部件可以按不同方式安装。用前侧角落的孔来固定。另外，带有固定套环的机柜顶部横杆可以使机柜与墙固定若要将机柜贴墙安装，最方便的方法是将机柜的顶部与墙固定。用螺栓将机柜的前侧两个角与地面固定，然后用螺栓将顶部与墙面固定。请注意横杆与固定套环可水平移动来确保机柜水平。如果变频器带有多个机柜，按同样的方法固定所有机柜
