弹簧加工工艺VIP免费

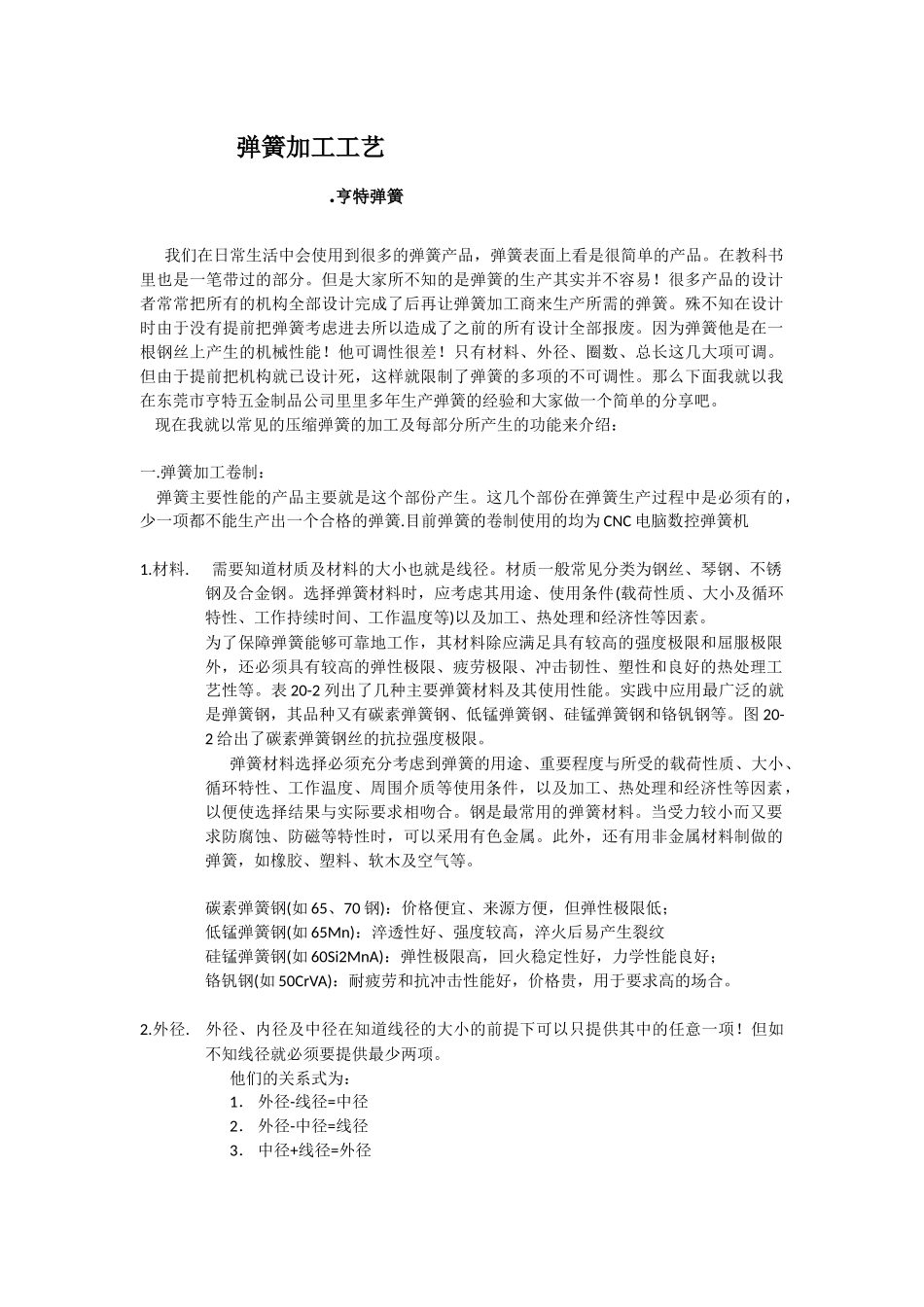

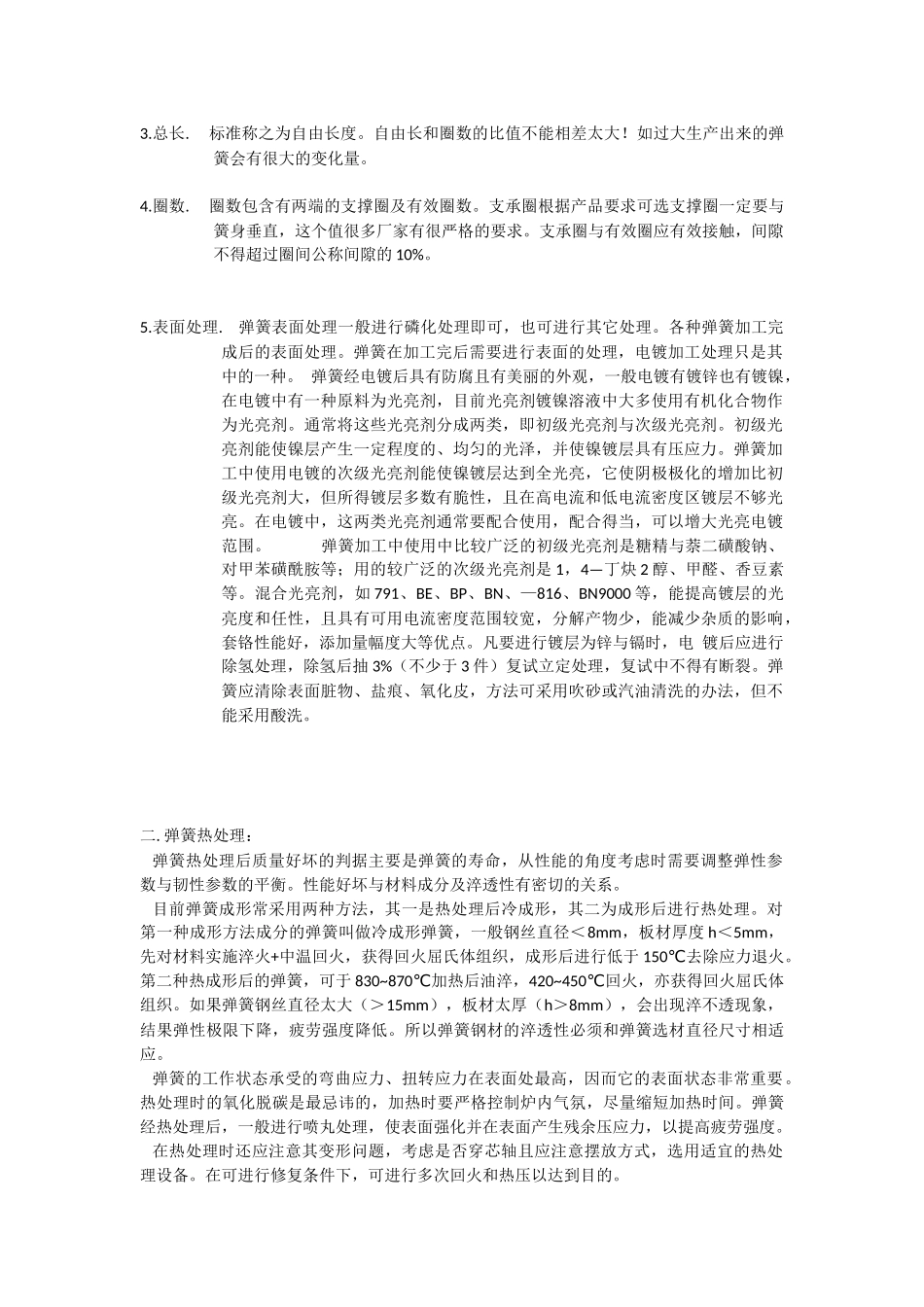

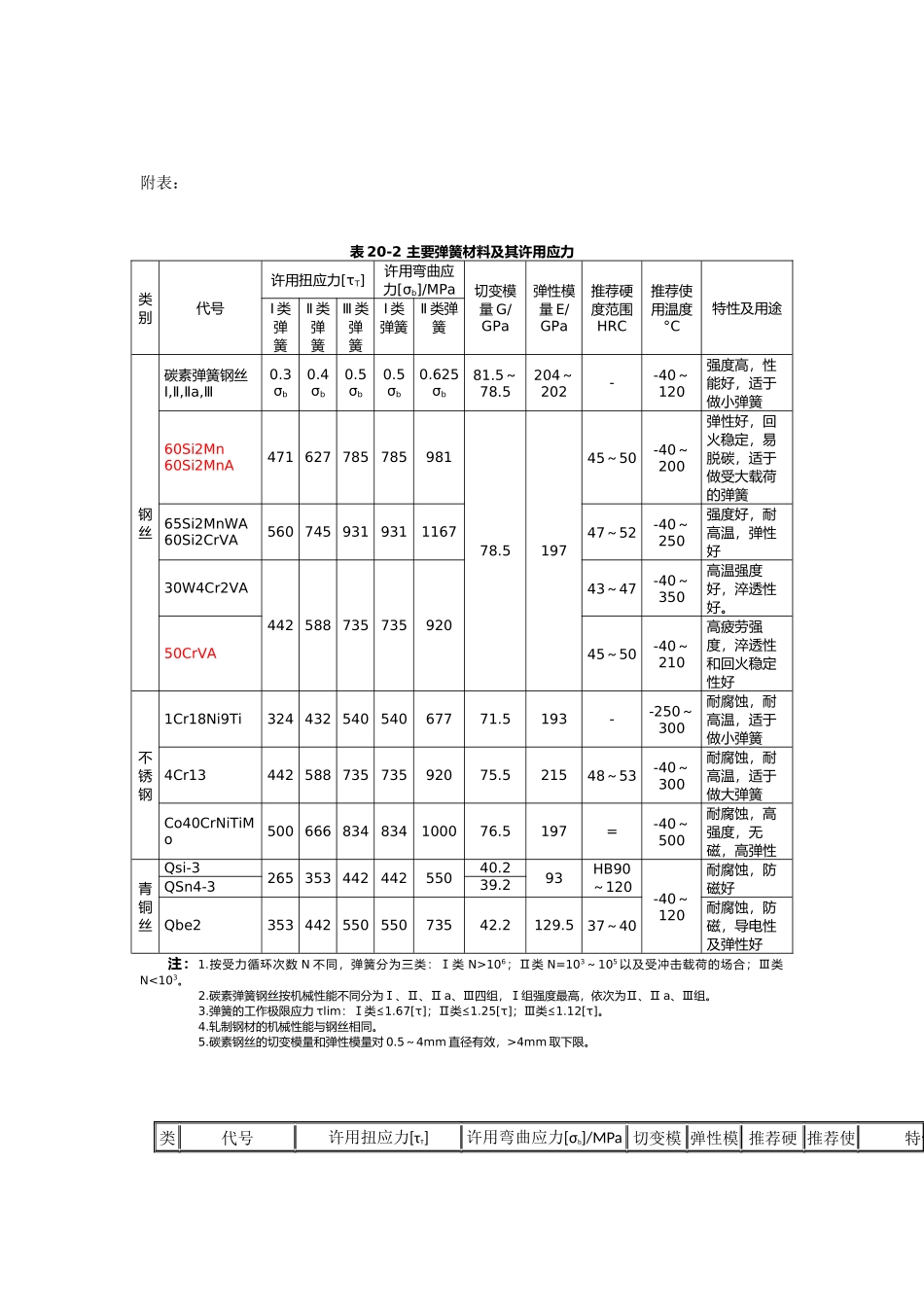

弹簧加工工艺.亨特弹簧我们在日常生活中会使用到很多的弹簧产品，弹簧表面上看是很简单的产品。在教科书里也是一笔带过的部分。但是大家所不知的是弹簧的生产其实并不容易！很多产品的设计者常常把所有的机构全部设计完成了后再让弹簧加工商来生产所需的弹簧。殊不知在设计时由于没有提前把弹簧考虑进去所以造成了之前的所有设计全部报废。因为弹簧他是在一根钢丝上产生的机械性能！他可调性很差！只有材料、外径、圈数、总长这几大项可调。但由于提前把机构就已设计死，这样就限制了弹簧的多项的不可调性。那么下面我就以我在东莞市亨特五金制品公司里里多年生产弹簧的经验和大家做一个简单的分享吧。现在我就以常见的压缩弹簧的加工及每部分所产生的功能来介绍：一.弹簧加工卷制：弹簧主要性能的产品主要就是这个部份产生。这几个部份在弹簧生产过程中是必须有的，少一项都不能生产出一个合格的弹簧.目前弹簧的卷制使用的均为CNC电脑数控弹簧机1.材料.需要知道材质及材料的大小也就是线径。材质一般常见分类为钢丝、琴钢、不锈钢及合金钢。选择弹簧材料时，应考虑其用途、使用条件(载荷性质、大小及循环特性、工作持续时间、工作温度等)以及加工、热处理和经济性等因素。为了保障弹簧能够可靠地工作，其材料除应满足具有较高的强度极限和屈服极限外，还必须具有较高的弹性极限、疲劳极限、冲击韧性、塑性和良好的热处理工艺性等。表20-2列出了几种主要弹簧材料及其使用性能。实践中应用最广泛的就是弹簧钢，其品种又有碳素弹簧钢、低锰弹簧钢、硅锰弹簧钢和铬钒钢等。图20-2给出了碳素弹簧钢丝的抗拉强度极限。弹簧材料选择必须充分考虑到弹簧的用途、重要程度与所受的载荷性质、大小、循环特性、工作温度、周围介质等使用条件，以及加工、热处理和经济性等因素，以便使选择结果与实际要求相吻合。钢是最常用的弹簧材料。当受力较小而又要求防腐蚀、防磁等特性时，可以采用有色金属。此外，还有用非金属材料制做的弹簧，如橡胶、塑料、软木及空气等。碳素弹簧钢(如65、70钢)：价格便宜、来源方便，但弹性极限低；低锰弹簧钢(如65Mn)：淬透性好、强度较高，淬火后易产生裂纹硅锰弹簧钢(如60Si2MnA)：弹性极限高，回火稳定性好，力学性能良好；铬钒钢(如50CrVA)：耐疲劳和抗冲击性能好，价格贵，用于要求高的场合。2.外径.外径、内径及中径在知道线径的大小的前提下可以只提供其中的任意一项！但如不知线径就必须要提供最少两项。他们的关系式为：1．外径-线径=中径2．外径-中径=线径3．中径+线径=外径3.总长.标准称之为自由长度。自由长和圈数的比值不能相差太大！如过大生产出来的弹簧会有很大的变化量。4.圈数.圈数包含有两端的支撑圈及有效圈数。支承圈根据产品要求可选支撑圈一定要与簧身垂直，这个值很多厂家有很严格的要求。支承圈与有效圈应有效接触，间隙不得超过圈间公称间隙的10%。5.表面处理.弹簧表面处理一般进行磷化处理即可，也可进行其它处理。各种弹簧加工完成后的表面处理。弹簧在加工完后需要进行表面的处理，电镀加工处理只是其中的一种。弹簧经电镀后具有防腐且有美丽的外观，一般电镀有镀锌也有镀镍，在电镀中有一种原料为光亮剂，目前光亮剂镀镍溶液中大多使用有机化合物作为光亮剂。通常将这些光亮剂分成两类，即初级光亮剂与次级光亮剂。初级光亮剂能使镍层产生一定程度的、均匀的光泽，并使镍镀层具有压应力。弹簧加工中使用电镀的次级光亮剂能使镍镀层达到全光亮，它使阴极极化的增加比初级光亮剂大，但所得镀层多数有脆性，且在高电流和低电流密度区镀层不够光亮。在电镀中，这两类光亮剂通常要配合使用，配合得当，可以增大光亮电镀范围。弹簧加工中使用中比较广泛的初级光亮剂是糖精与萘二磺酸钠、对甲苯磺酰胺等；用的较广泛的次级光亮剂是1，4—丁炔2醇、甲醛、香豆素等。混合光亮剂，如791、BE、BP、BN、—816、BN9000等，能提高镀层的光亮度和任性，且具有可用电流密度范围较宽，分解产物少，能减少杂质的影响，套铬性能好，添加量幅度大等优点。凡要进行镀层为锌与镉时，电镀后应进行除氢处理，除氢后抽3%（不少于3件）复试立定处理，复试中不...
