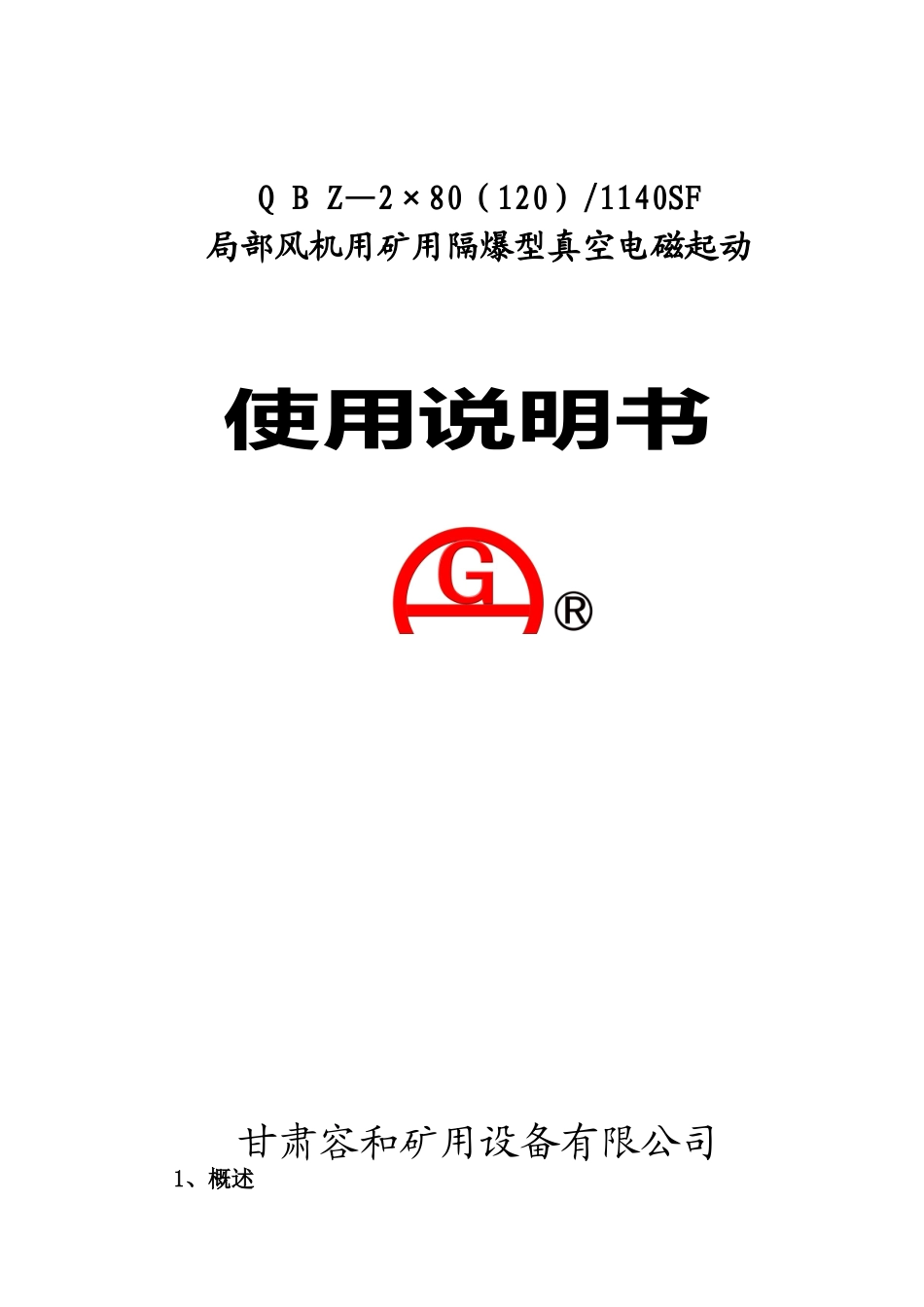

QBZ-2x80(120)SF起动器说明书_第1页
1/6

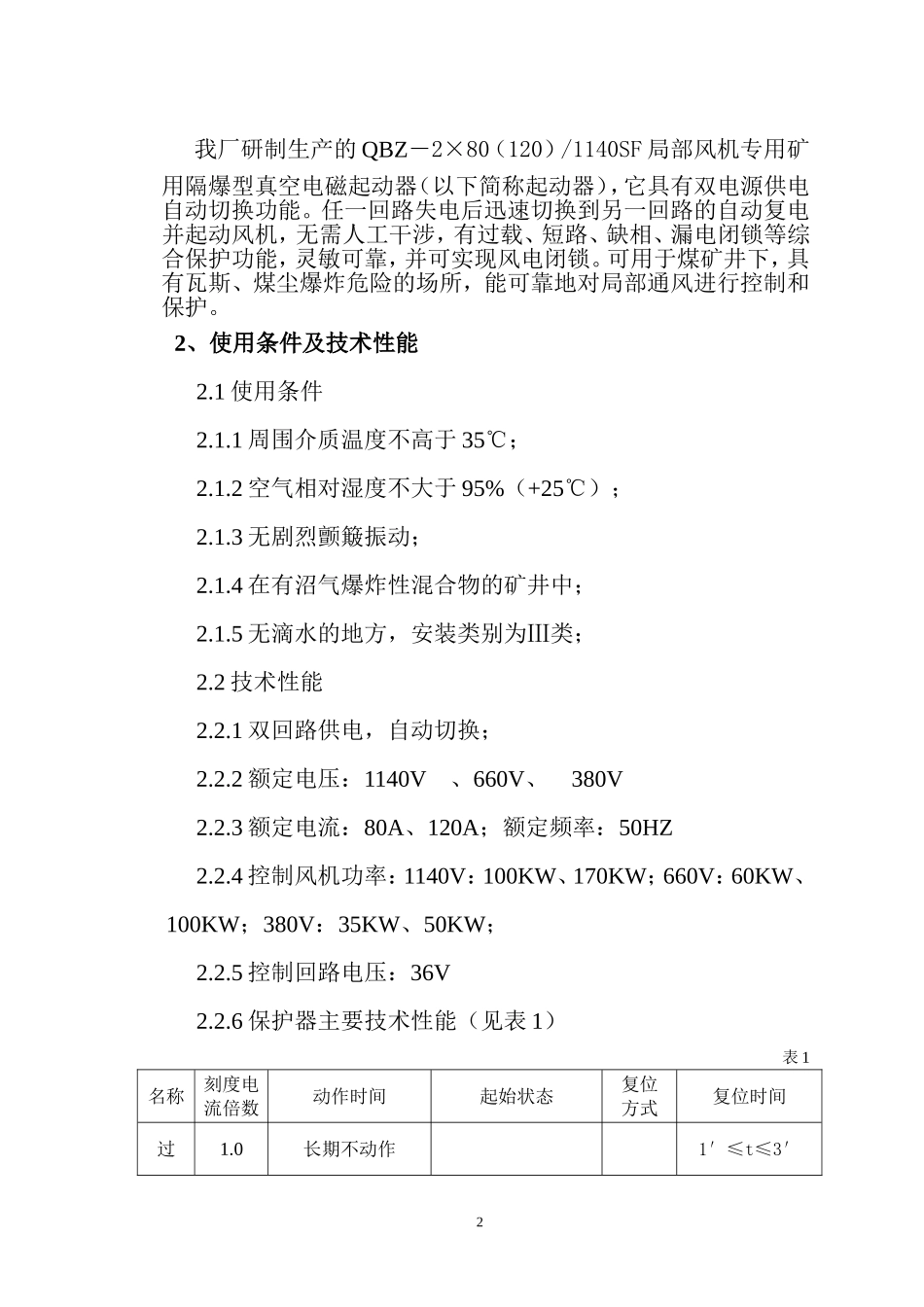

QBZ-2x80(120)SF起动器说明书_第2页
2/6

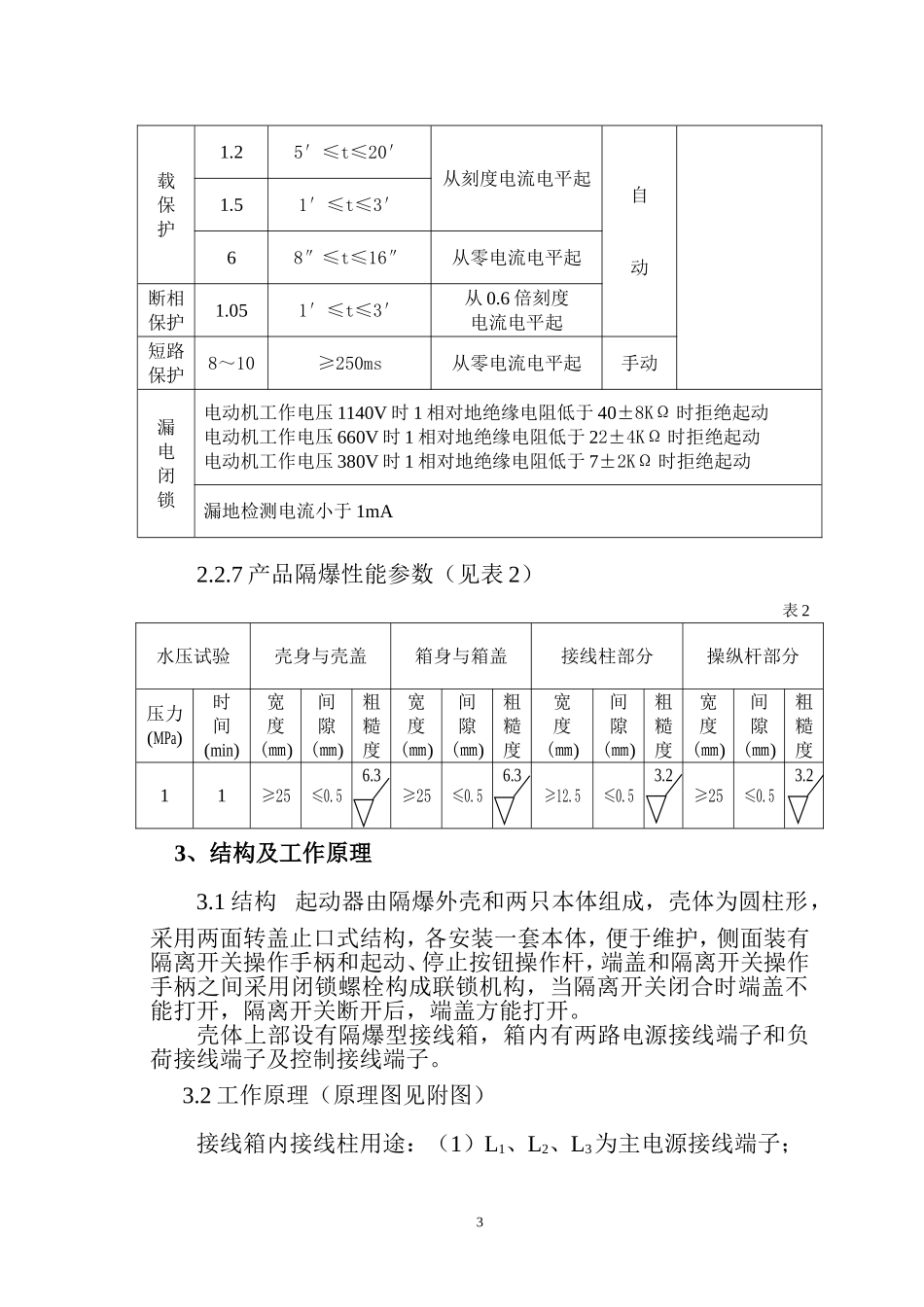

QBZ-2x80(120)SF起动器说明书_第3页
3/6
QBZ—2×80(120)/1140SF局部风机用矿用隔爆型真空电磁起动使用说明书甘肃容和矿用设备有限公司1、概述我厂研制生产的QBZ-2×80(120)/1140SF局部风机专用矿用隔爆型真空电磁起动器(以下简称起动器),它具有双电源供电自动切换功能。任一回路失电后迅速切换到另一回路的自动复电并起动风机,无需人工干涉,有过载、短路、缺相、漏电闭锁等综合保护功能,灵敏可靠,并可实现风电闭锁。可用于煤矿井下,具有瓦斯、煤尘爆炸危险的场所,能可靠地对局部通风进行控制和保护。2、使用条件及技术性能2.1使用条件2.1.1周围介质温度不高于35℃;2.1.2空气相对湿度不大于95%(+25℃);2.1.3无剧烈颤簸振动;2.1.4在有沼气爆炸性混合物的矿井中;2.1.5无滴水的地方,安装类别为Ⅲ类;2.2技术性能2.2.1双回路供电,自动切换;2.2.2额定电压:1140V、660V、380V2.2.3额定电流:80A、120A;额定频率:50HZ2.2.4控制风机功率:1140V:100KW、170KW;660V:60KW、100KW;380V:35KW、50KW;2.2.5控制回路电压:36V2.2.6保护器主要技术性能(见表1)表1名称刻度电流倍数动作时间起始状态复位方式复位时间过1.0长期不动作1′≤t≤3′2载保护1.25′≤t≤20′从刻度电流电平起自动1.51′≤t≤3′68″≤t≤16″从零电流电平起断相保护1.051′≤t≤3′从0.6倍刻度电流电平起短路保护8~10≥250ms从零电流电平起手动漏电闭锁电动机工作电压1140V时1相对地绝缘电阻低于40±8KΩ时拒绝起动电动机工作电压660V时1相对地绝缘电阻低于22±4KΩ时拒绝起动电动机工作电压380V时1相对地绝缘电阻低于7±2KΩ时拒绝起动漏地检测电流小于1mA2.2.7产品隔爆性能参数(见表2)表2水压试验壳身与壳盖箱身与箱盖接线柱部分操纵杆部分压力(MPa)时间(min)宽度(㎜)间隙(㎜)粗糙度宽度(㎜)间隙(㎜)粗糙度宽度(㎜)间隙(㎜)粗糙度宽度(㎜)间隙(㎜)粗糙度11≥25≤0.56.3≥25≤0.56.3≥12.5≤0.53.2≥25≤0.53.23、结构及工作原理3.1结构起动器由隔爆外壳和两只本体组成,壳体为圆柱形,采用两面转盖止口式结构,各安装一套本体,便于维护,侧面装有隔离开关操作手柄和起动、停止按钮操作杆,端盖和隔离开关操作手柄之间采用闭锁螺栓构成联锁机构,当隔离开关闭合时端盖不能打开,隔离开关断开后,端盖方能打开。壳体上部设有隔爆型接线箱,箱内有两路电源接线端子和负荷接线端子及控制接线端子。3.2工作原理(原理图见附图)接线箱内接线柱用途:(1)L1、L2、L3为主电源接线端子;3(2)L01、L02、L03为备用电源接线端子;(3)U1、V1、W1为主负荷风机接线端子,U01、V01、W01为备用负荷风机接线端子;(4)1#、2#、9#;01#、02#、09#可实现远控;8#、9#;08#、09#分别为36V供电;11#、13#;011#、013#为风电闭锁接线端子。3.2.1起动前准备检查接线箱接线是否正确无误后合上隔离开关QS1、QS2,此时TC1、TC2一次侧得电。3.2.2起动:如果对地绝缘符合要求时,JDB1的3、4,JDB2的3、4闭合为KA1、KA2得电作准备。→KA1(11.12)、(21.22)断开,保护JDB1漏电检查回路按下ST1→KA1得电→→KA1(23.24)闭合→JS1吸合→JS1(13.14)闭→KM1吸合→KM1主触头闭合→风机运转合→→KM1(11.12)断开,断开备用电源控制回路→KM1(23.24)闭合→KA2得电→KA2(23.24)闭合为JS2得电作准备→KA1(13.14)闭合起自保作用若专用供电回路失电→KM1(11.12)闭合,JS2得电吸合,JS2(13.14)闭合→KM2→KM2主触头闭合→风机运转→KM2(11.12)断开,断开专用电源控制回路得电→→KM2(23.24)闭合→KA1得电→KA1(23.24)闭合为JS1得电作准备→KA2(13.14)闭合起自保作用若备用供电电源失电,专用供电回路有电源,工作原理同上。双电源供电互相闭锁,不同时工作,只能进行切换由任一回路工作。3.2.3停止同时按下STP1、STP2或远控停止按钮→KA1(KA2)失电→JS1(13.14)或JS2(13.14)分开→KM1(KM2)失电→断开供电→风机停转。3.2.4风电闭锁4用11#、12#;011#、012#接线端子与掘进工作面的设备配合可实现风电闭锁。若停止风机或回路出现过载、断相、漏电、短路故障时,风机停转KM1(13.14)、KM2(13.14)打开,掘进工作面的设备不能起动,实现闭...
