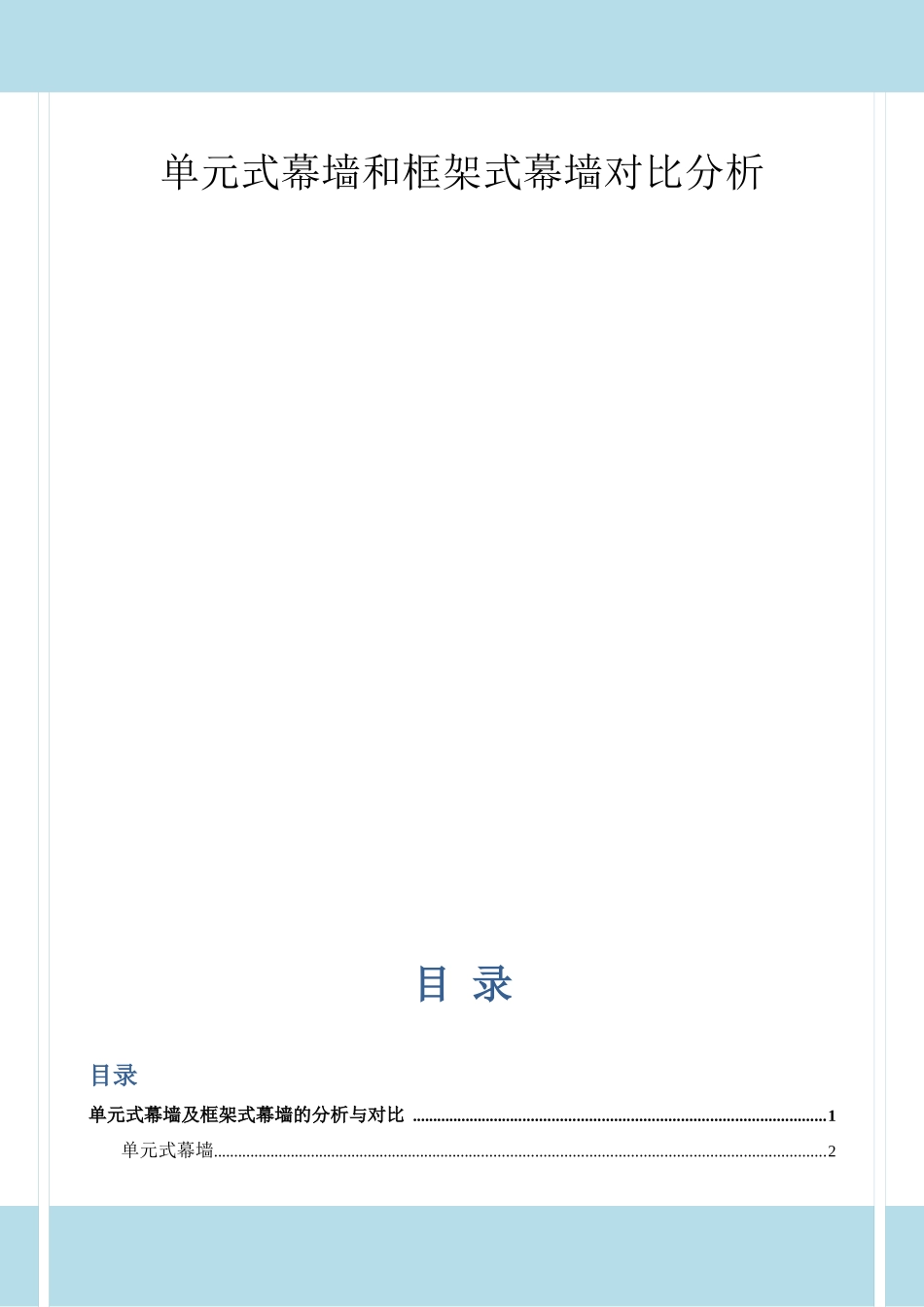

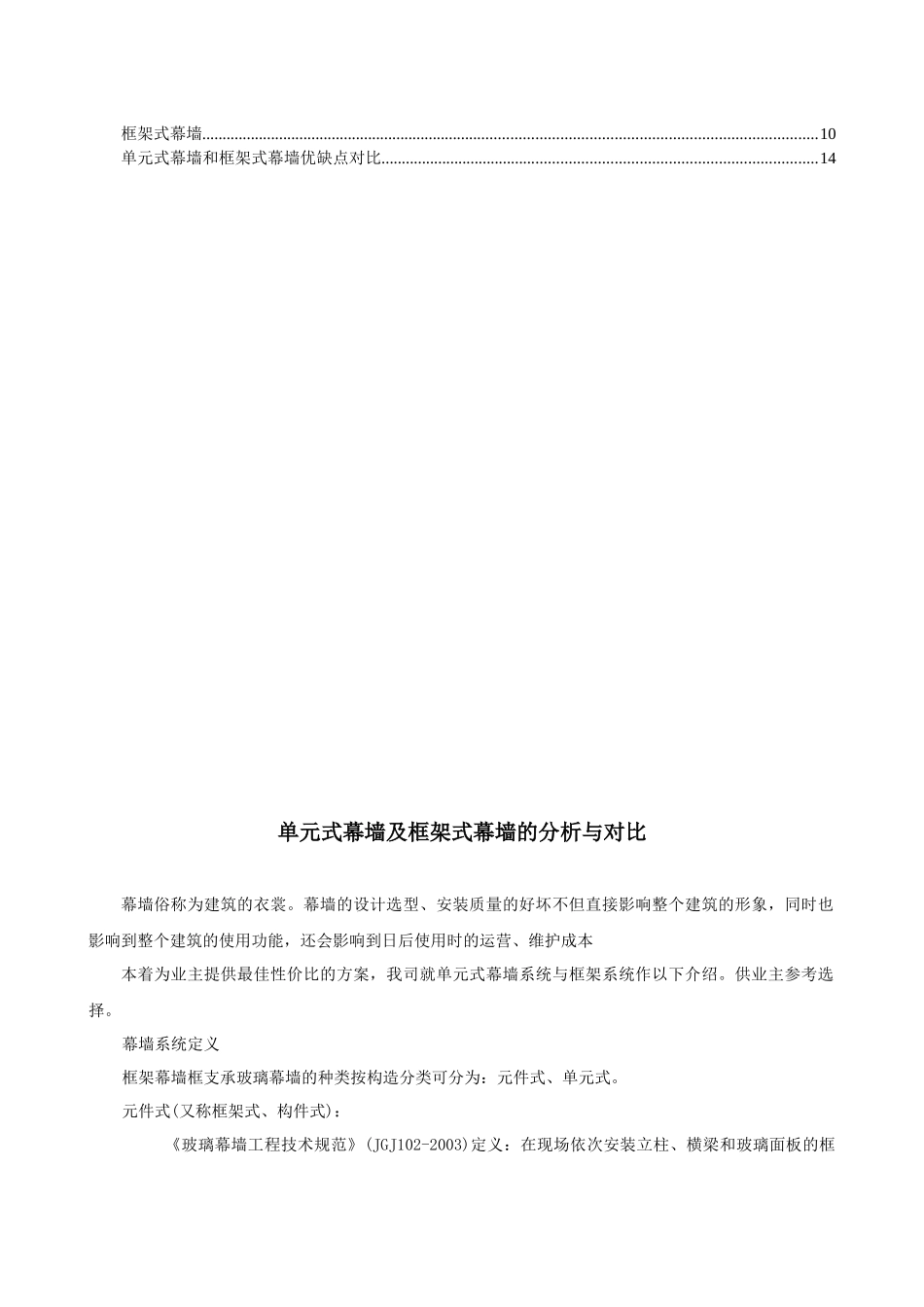

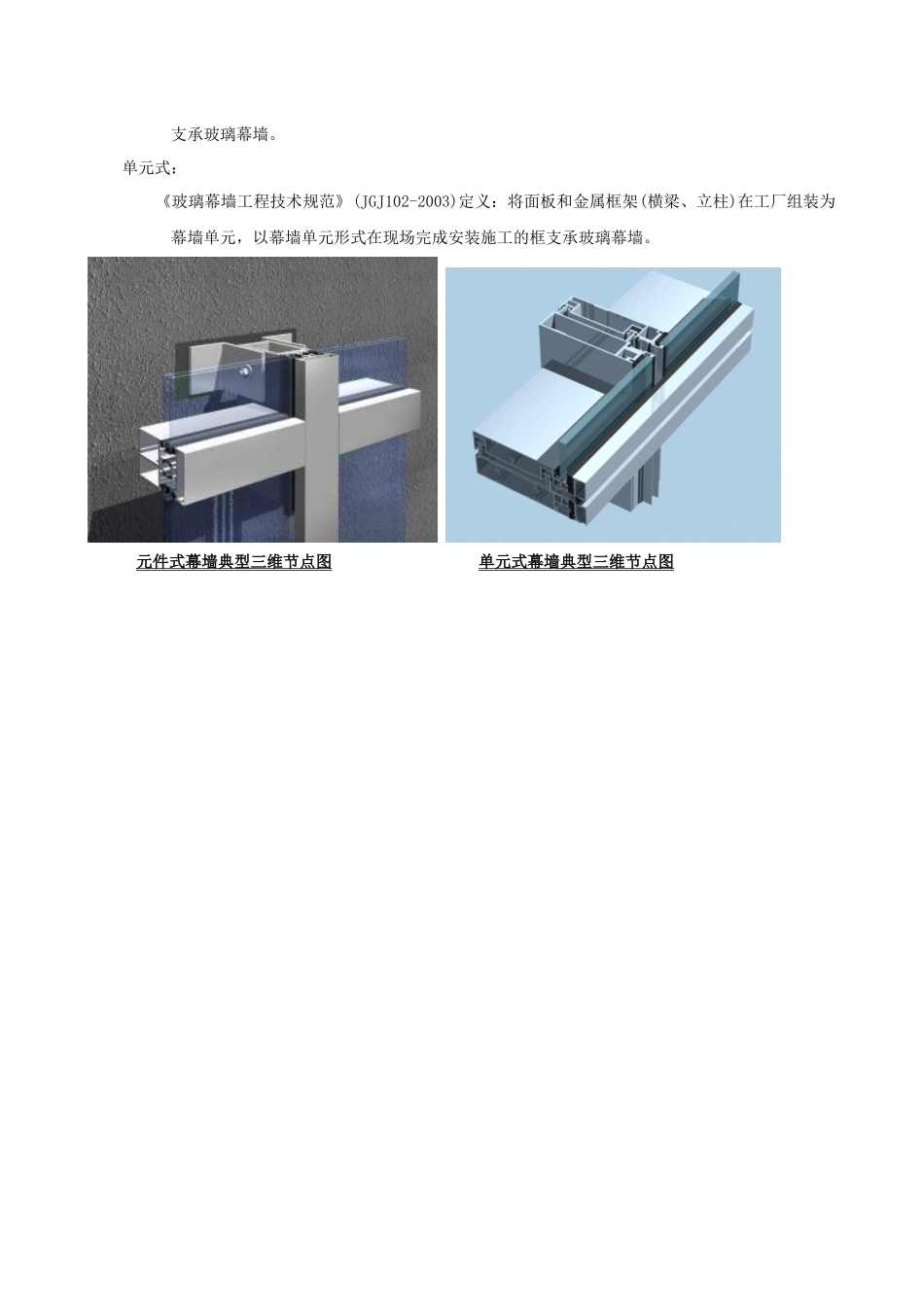

[键入文字]单元式幕墙和框架式幕墙对比分析目录目录单元式幕墙及框架式幕墙的分析与对比....................................................................................................1单元式幕墙.....................................................................................................................................................2框架式幕墙......................................................................................................................................................10单元式幕墙和框架式幕墙优缺点对比..........................................................................................................14单元式幕墙及框架式幕墙的分析与对比幕墙俗称为建筑的衣裳。幕墙的设计选型、安装质量的好坏不但直接影响整个建筑的形象，同时也影响到整个建筑的使用功能，还会影响到日后使用时的运营、维护成本本着为业主提供最佳性价比的方案，我司就单元式幕墙系统与框架系统作以下介绍。供业主参考选择。幕墙系统定义框架幕墙框支承玻璃幕墙的种类按构造分类可分为：元件式、单元式。元件式(又称框架式、构件式)：《玻璃幕墙工程技术规范》(JGJ102-2003)定义：在现场依次安装立柱、横梁和玻璃面板的框支承玻璃幕墙。单元式：《玻璃幕墙工程技术规范》(JGJ102-2003)定义：将面板和金属框架(横梁、立柱)在工厂组装为幕墙单元，以幕墙单元形式在现场完成安装施工的框支承玻璃幕墙。元件式幕墙典型三维节点图单元式幕墙典型三维节点图起吊现场1.1单元式幕墙1.1.1单元式幕墙介绍单元式幕墙是由许多独立的单元组合而成（见下图），每个独立单元组件内部所有板块安装、板块间接缝密封均在工厂内加工组装完成，分类编号按工程安装顺序运往工地吊装，安装可与主体结构施工同步进行（相差5-6个楼层即可）。通常每个单元组件为一个楼层高（或二、三个楼层高）、一个分格宽，单元与单元之间采用阴阳镶嵌的结构形式，即单元组件的左右竖框、上下横框都是和相邻单元组件对插通过对插形成组合立挺，从而形成单元组件间接逢。单元组件的竖框直接固定在主体结构上，所承受的荷载是由单元组件的竖框直接传递到主体结构。1.1.2单元式幕墙的特点：1、典型的单元式幕墙是运用雨幕原理实现对插接缝防水构造设计最理想形式的幕墙。2、设计技术成熟，幕墙系统构造十分讲究，故而对幕墙的水密性、气密性、抗风压变形性能有周全的考虑，系统对层间位移、温度变形等有相当大的适应能力。3、工厂制作组装，加工组装精度高、能有效控制质量，便于机械化、自动化生产，也便于细部雕琢。4、板块现场安装，施工机械化程度高，能消除人为因素对元件拼装质量的影响，便于施工质量控制。施工周期短，无脚手架，施工过程外观形象好。5、多重胶条密封，使之能采用干法施工为主，避免湿作业对环境的污染。6、对土建施工质量及施工单位现场管理水平要求很高。工厂拼装注胶1.1.3单元式幕墙因为具有一系列优点而在高层建筑中应用越来越广泛。其优点如下：1、单元式解决幕墙漏水问题，采用了"等压原理",控制了漏水现象。2、单元式幕墙的单元板块一般高度为一个楼层高度，宽度一般为1.2米至1.5米左右。传力简捷，可直接挂在楼层预埋件上，安装方便。3、单元板块在工厂内加工制作，可以把玻璃、铝板或其它材料在加工厂内组装在一个单元件上，促进了建筑工业化程度。4、因为单元件在加工厂内整件组装，易于在工厂内进行检查，有利于保证多元化整体质量，保证了幕墙的工程质量。5、单元式幕墙从楼层下方向上方安装能够和土建配合同步施工，大大缩短了工程周期。6、幕墙单元件安装连接接口构造设计能吸收层间变位及单元变形，通常可承受较大幅度建筑物位移，对高层建筑和钢结构类型的建筑特别有利。7、安装后的单元式幕墙，单元件和单元件之间，由于是销形衔接，可以不注硅酮密封胶(有的也可以注胶，因安装方法不同而异)，避免了大面积现场打胶所带来的质量问题。8、单元式幕墙框件接缝紧密排成直线，容易构成一个优良的外墙形象。9、单元式幕墙墙体...
