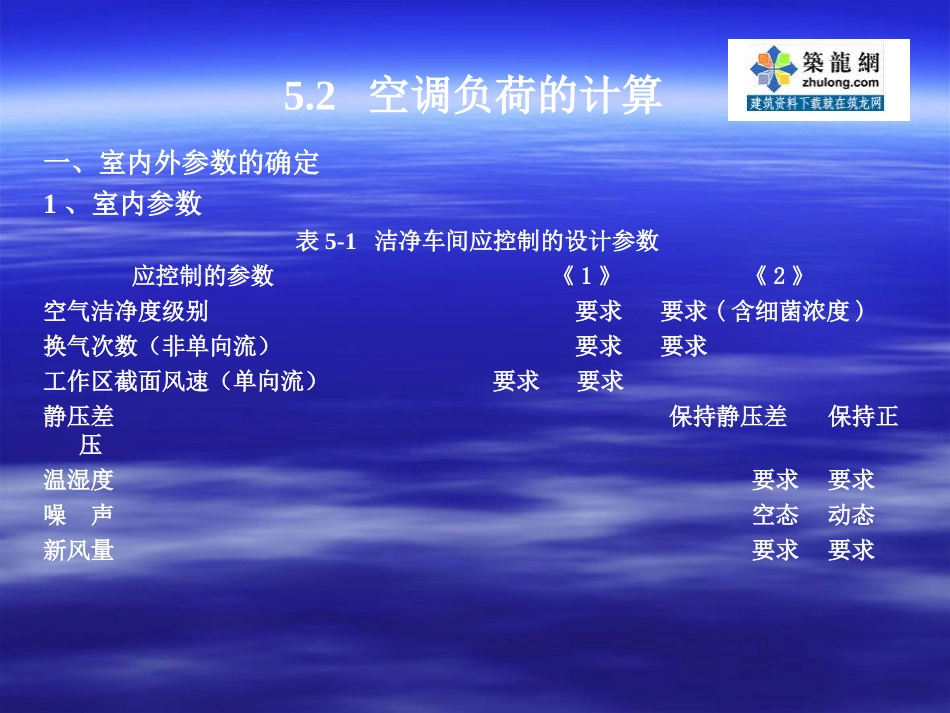

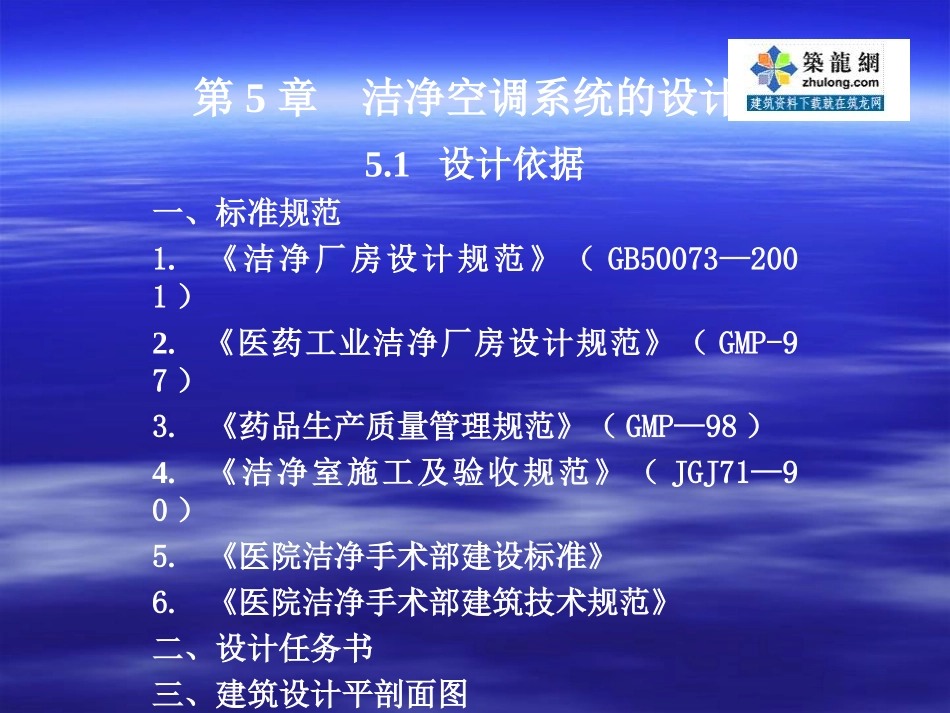

空气洁净技术空气洁净技术（建筑环境与设备工程（建筑环境与设备工程1616学时）学时）第5章洁净空调系统的设计5.1设计依据一、标准规范1.《洁净厂房设计规范》（GB50073—2001）2.《医药工业洁净厂房设计规范》（GMP-97）3.《药品生产质量管理规范》（GMP—98）4.《洁净室施工及验收规范》（JGJ71—90）5.《医院洁净手术部建设标准》6.《医院洁净手术部建筑技术规范》二、设计任务书三、建筑设计平剖面图5.2空调负荷的计算一、室内外参数的确定1、室内参数表5-1洁净车间应控制的设计参数应控制的参数《1》《2》空气洁净度级别要求要求(含细菌浓度)换气次数（非单向流）要求要求工作区截面风速（单向流）要求要求静压差保持静压差保持正压温湿度要求要求噪声空态动态新风量要求要求5.2空调负荷的计算一、室内外参数的确定1、室内参数表5-2洁净室的温、湿度范围《1》房间性质温度（℃）湿度（%）冬季夏季冬季夏季生产工艺有温湿度要求的洁净室按生产要求确定生产工艺无温湿度20-2224-2630-3550-70要求的洁净室人员净化及生活用室16-2026-305.2空调负荷的计算一、室内外参数的确定1、室内参数《2》规定一、生产工艺对温度和湿度无特殊要求时，以穿着洁净工作服不产生不舒服感为宜。空气洁净度100级、10000级区域一般控制温度为20～24℃，相对湿度为45～60%。100000级区域一般控制温度为18～28℃，相对湿度为50～65%。二、生产工艺对温度和湿度有特殊要求时，应根据工艺要求确定。5.2空调负荷的计算一、室内外参数的确定2、室外参数室外气象参数确定方法与一般空调系统相同。表5-3室外新风含尘浓度地区分类计数含尘浓度（pc/L）工业城市内3X105工业城市郊区2X105非工业区或农村1X105取含尘浓度：106pc/L5.2空调负荷的计算二、空调负荷的计算复习各基本概念：得热量，冷负荷，除热量，设备（再热负荷）负荷，空调负荷的组成（室内负荷、新风负荷）。5.2空调负荷的计算三、发尘量的计算（pc/m3·min）（per/m2）式中C––人的发尘量，pc/（per·m3·min）；P––人数；F––洁净室面积，m2；q‘––当量人员密度，per/m2；β––房间的当量人员密度，β=8m2/per。qCg5.2FPFFPq15.3空调系统风量的计算一、空调系统送风量1、为控制室内空气洁净度所需要的送风量——按均匀分布或不均匀分布理论计算（非单向流洁净室）或按气流速度计算的送风量（单向流洁净室）；2、根据热湿负荷计算和稀释有害气体所需的送风量；3、按空气平衡所需的送风量；4、按换气次数规定的送风量（非单向流洁净室）。5.3空调系统风量的计算一、空调系统送风量研究方法：（简化边界条件）转换求解改发分进展析总结（现状）（因素）（优化）物理模型数学模型计算结果结果认定结论5.3空调系统风量的计算一、空调系统送风量1、均匀分布计算非单向流为了计算非单向流洁净室内的含尘浓度和换气次数，必须确定尘粒在洁净室内的分布状况。一般分为均匀分布和不均匀分布两种类型，本文讨论均匀分布况下的计算理论和方法。均匀分布，就是假定室内灰尘是均匀分布的，如果有灰尘发生源，则发生的尘粒由于扩散和气流的带动和冲淡，能很快地在室内达到平衡。为了简化计算，还进一步假定：通风量是稳定的；发尘量是常数；大气尘浓度是常数；忽略室内外灰尘的密度和分散度的变化对过滤器效率的影响；忽略渗入的灰尘量和管道产尘的可能性；忽略灰尘在管道内和室内的沉降。5.3空调系统风量的计算非单向流[例]有一净化空调系统带有三级过滤器，其中初效和中效过滤器只处理新风，高效过滤器处理全部送风量。假定进入洁净空间和空间内产生的尘粒能及时均匀地在空间内扩散，且净化系统的风量L及回风率r一定，画出在室外空气含尘浓度为M，室内产尘量为G，空间体积为V的条件下的系统原理图，推导出在稳定状态下，室内含尘浓度n与初效过滤器效率1、中效过滤器2、高效过滤器3之间的表达式。=N，即换气次数，=g为空间单位体积的产尘量。求求（（pc/Lpc/L））LVGV3321111111rNNrMgn5.3空调系统风量的计算非单向流洁净室含尘浓度的影响因素：（1）大气尘M（2）室内...
