铝合金的熔炼规范VIP免费

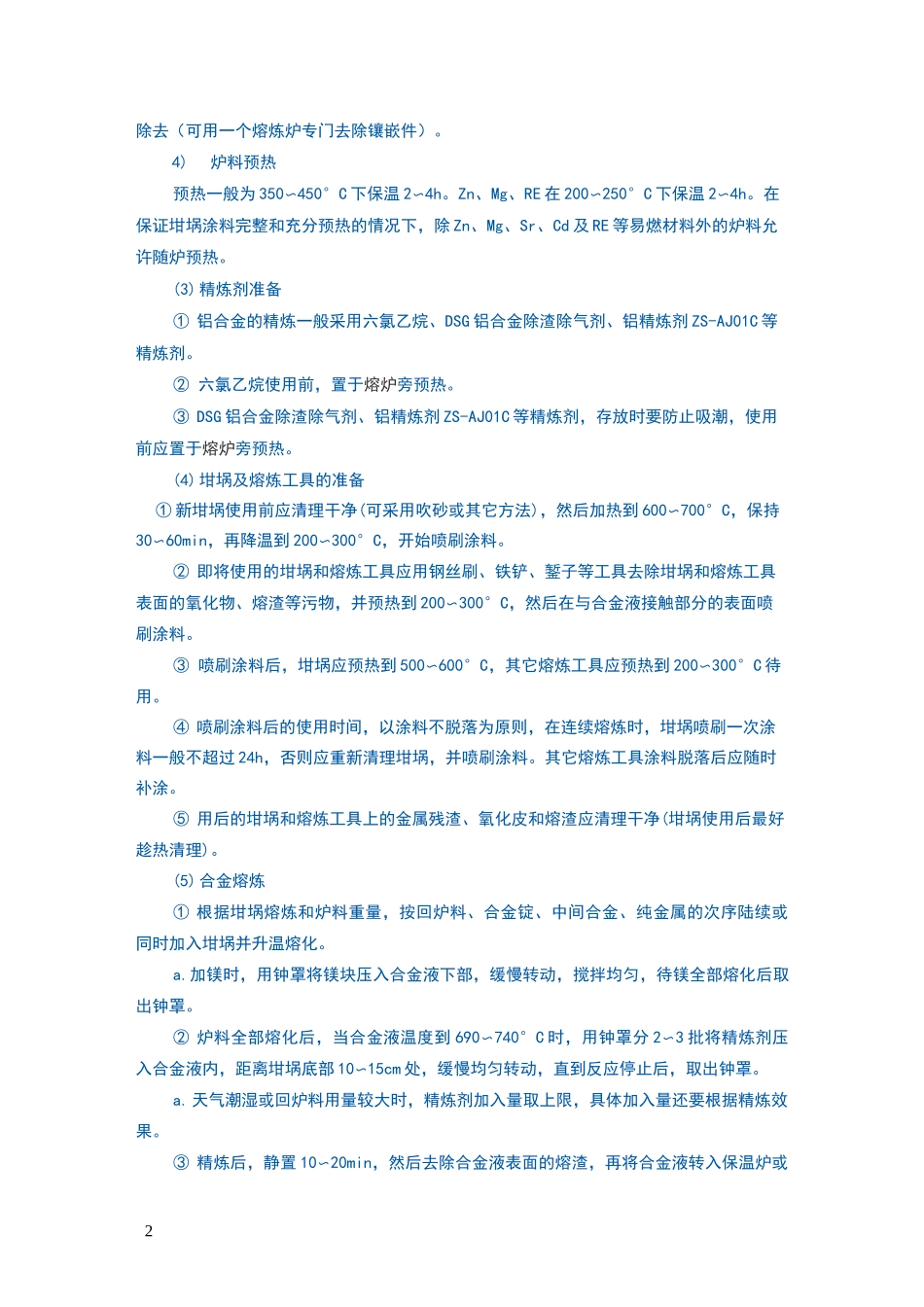

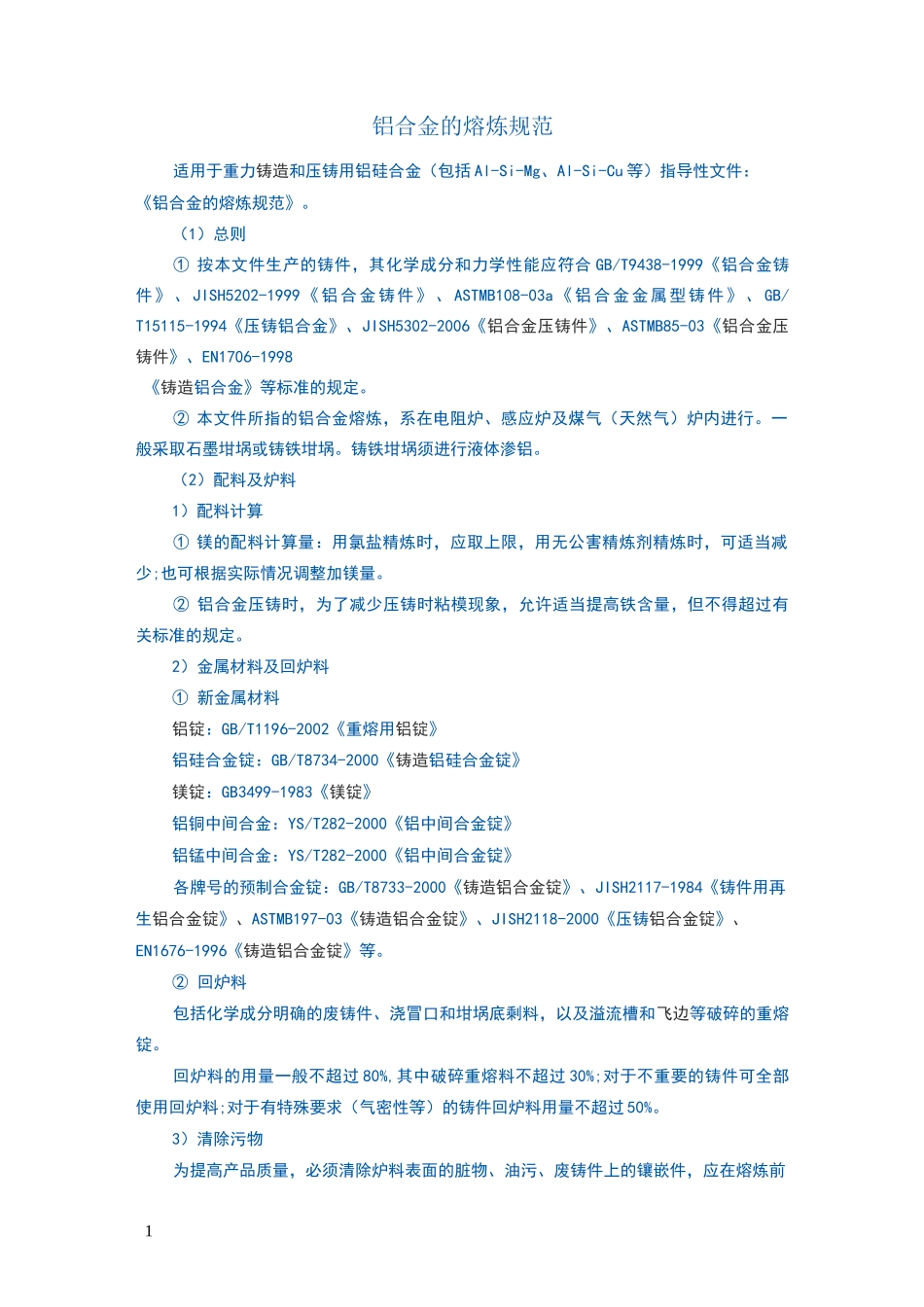

1铝合金的熔炼规范适用于重力铸造和压铸用铝硅合金（包括Al-Si-Mg、Al-Si-Cu等）指导性文件：《铝合金的熔炼规范》。（1）总则①按本文件生产的铸件，其化学成分和力学性能应符合GB/T9438-1999《铝合金铸件》、JISH5202-1999《铝合金铸件》、ASTMB108-03a《铝合金金属型铸件》、GB/T15115-1994《压铸铝合金》、JISH5302-2006《铝合金压铸件》、ASTMB85-03《铝合金压铸件》、EN1706-1998《铸造铝合金》等标准的规定。②本文件所指的铝合金熔炼，系在电阻炉、感应炉及煤气（天然气）炉内进行。一般采取石墨坩埚或铸铁坩埚。铸铁坩埚须进行液体渗铝。（2）配料及炉料1）配料计算①镁的配料计算量：用氯盐精炼时，应取上限，用无公害精炼剂精炼时，可适当减少;也可根据实际情况调整加镁量。②铝合金压铸时，为了减少压铸时粘模现象，允许适当提高铁含量，但不得超过有关标准的规定。2）金属材料及回炉料①新金属材料铝锭：GB/T1196-2002《重熔用铝锭》铝硅合金锭：GB/T8734-2000《铸造铝硅合金锭》镁锭：GB3499-1983《镁锭》铝铜中间合金：YS/T282-2000《铝中间合金锭》铝锰中间合金：YS/T282-2000《铝中间合金锭》各牌号的预制合金锭：GB/T8733-2000《铸造铝合金锭》、JISH2117-1984《铸件用再生铝合金锭》、ASTMB197-03《铸造铝合金锭》、JISH2118-2000《压铸铝合金锭》、EN1676-1996《铸造铝合金锭》等。②回炉料包括化学成分明确的废铸件、浇冒口和坩埚底剩料，以及溢流槽和飞边等破碎的重熔锭。回炉料的用量一般不超过80%,其中破碎重熔料不超过30%;对于不重要的铸件可全部使用回炉料;对于有特殊要求（气密性等）的铸件回炉料用量不超过50%。3）清除污物为提高产品质量，必须清除炉料表面的脏物、油污、废铸件上的镶嵌件，应在熔炼前2除去（可用一个熔炼炉专门去除镶嵌件）。4)炉料预热预热一般为350〜450°C下保温2〜4h。Zn、Mg、RE在200〜250°C下保温2〜4h。在保证坩埚涂料完整和充分预热的情况下，除Zn、Mg、Sr、Cd及RE等易燃材料外的炉料允许随炉预热。(3)精炼剂准备①铝合金的精炼一般采用六氯乙烷、DSG铝合金除渣除气剂、铝精炼剂ZS-AJ01C等精炼剂。②六氯乙烷使用前，置于熔炉旁预热。③DSG铝合金除渣除气剂、铝精炼剂ZS-AJ01C等精炼剂，存放时要防止吸潮，使用前应置于熔炉旁预热。(4)坩埚及熔炼工具的准备①新坩埚使用前应清理干净(可采用吹砂或其它方法)，然后加热到600〜700°C，保持30〜60min，再降温到200〜300°C，开始喷刷涂料。②即将使用的坩埚和熔炼工具应用钢丝刷、铁铲、錾子等工具去除坩埚和熔炼工具表面的氧化物、熔渣等污物，并预热到200〜300°C，然后在与合金液接触部分的表面喷刷涂料。③喷刷涂料后，坩埚应预热到500〜600°C，其它熔炼工具应预热到200〜300°C待用。④喷刷涂料后的使用时间，以涂料不脱落为原则，在连续熔炼时，坩埚喷刷一次涂料一般不超过24h，否则应重新清理坩埚，并喷刷涂料。其它熔炼工具涂料脱落后应随时补涂。⑤用后的坩埚和熔炼工具上的金属残渣、氧化皮和熔渣应清理干净(坩埚使用后最好趁热清理)。(5)合金熔炼①根据坩埚熔炼和炉料重量，按回炉料、合金锭、中间合金、纯金属的次序陆续或同时加入坩埚并升温熔化。a.加镁时，用钟罩将镁块压入合金液下部，缓慢转动，搅拌均匀，待镁全部熔化后取出钟罩。②炉料全部熔化后，当合金液温度到690〜740°C时，用钟罩分2〜3批将精炼剂压入合金液内，距离坩埚底部10〜15cm处，缓慢均匀转动，直到反应停止后，取出钟罩。a.天气潮湿或回炉料用量较大时，精炼剂加入量取上限，具体加入量还要根据精炼效果。③精炼后，静置10〜20min，然后去除合金液表面的熔渣，再将合金液转入保温炉或3直接浇注。a•在整个熔炼浇注过程中，合金液的温度不要过高，在短时间内也不应超过750°C。b.合金的熔炼浇注时间要尽量缩短，从合金开始熔炼到浇注完毕不宜超过8h。C•精炼后合金液的停留时间，铸造或压铸不超过4h，否则应补充精炼。d补充精炼的温度与浇注温度相同，精炼剂的用量为剩余合金液重量的〜％,补充精炼含镁的铝合金时，还应酌量补加镁的烧损量。e.在浇注过程中，不得将浇口余料或废铸件随意加...
