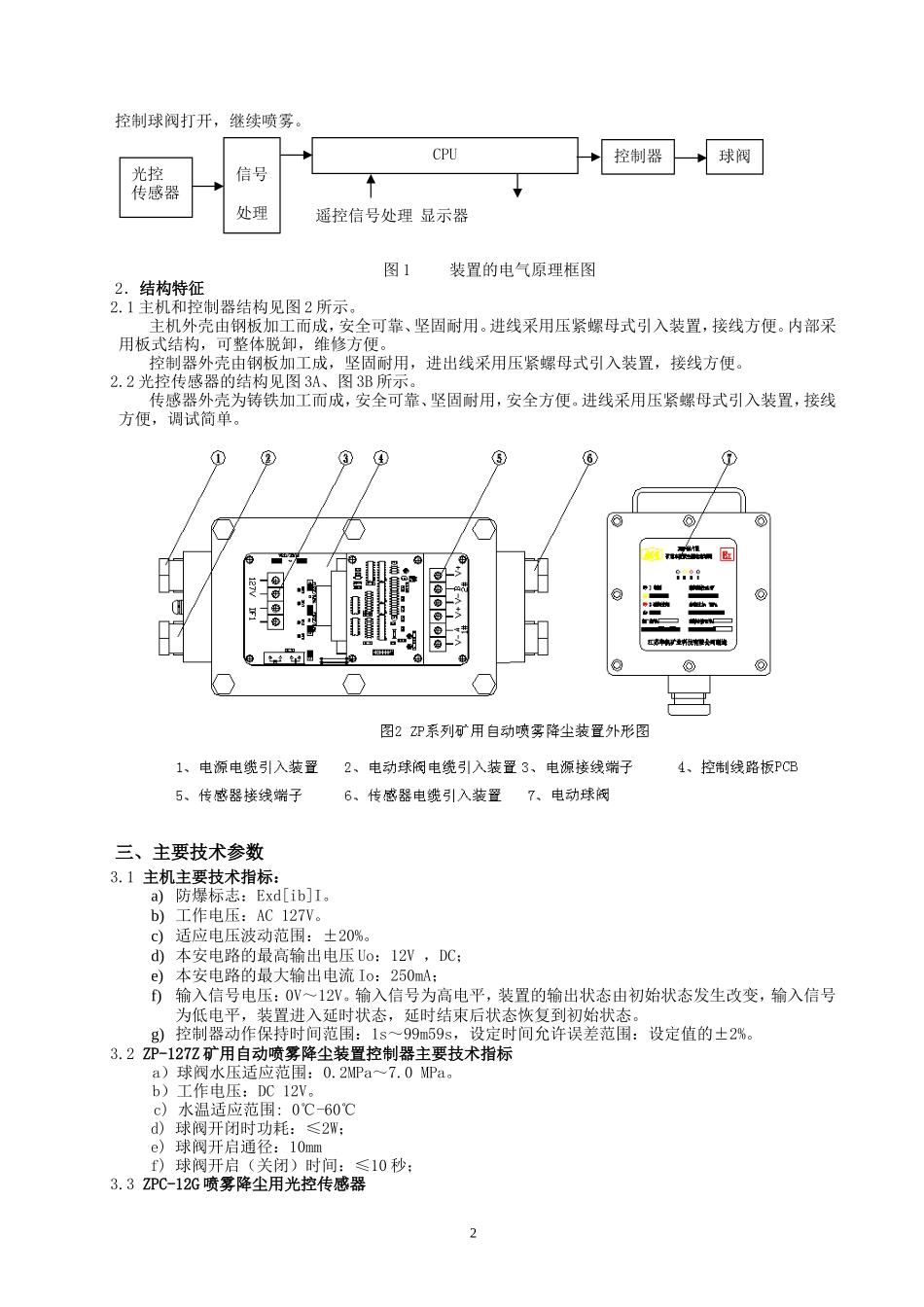

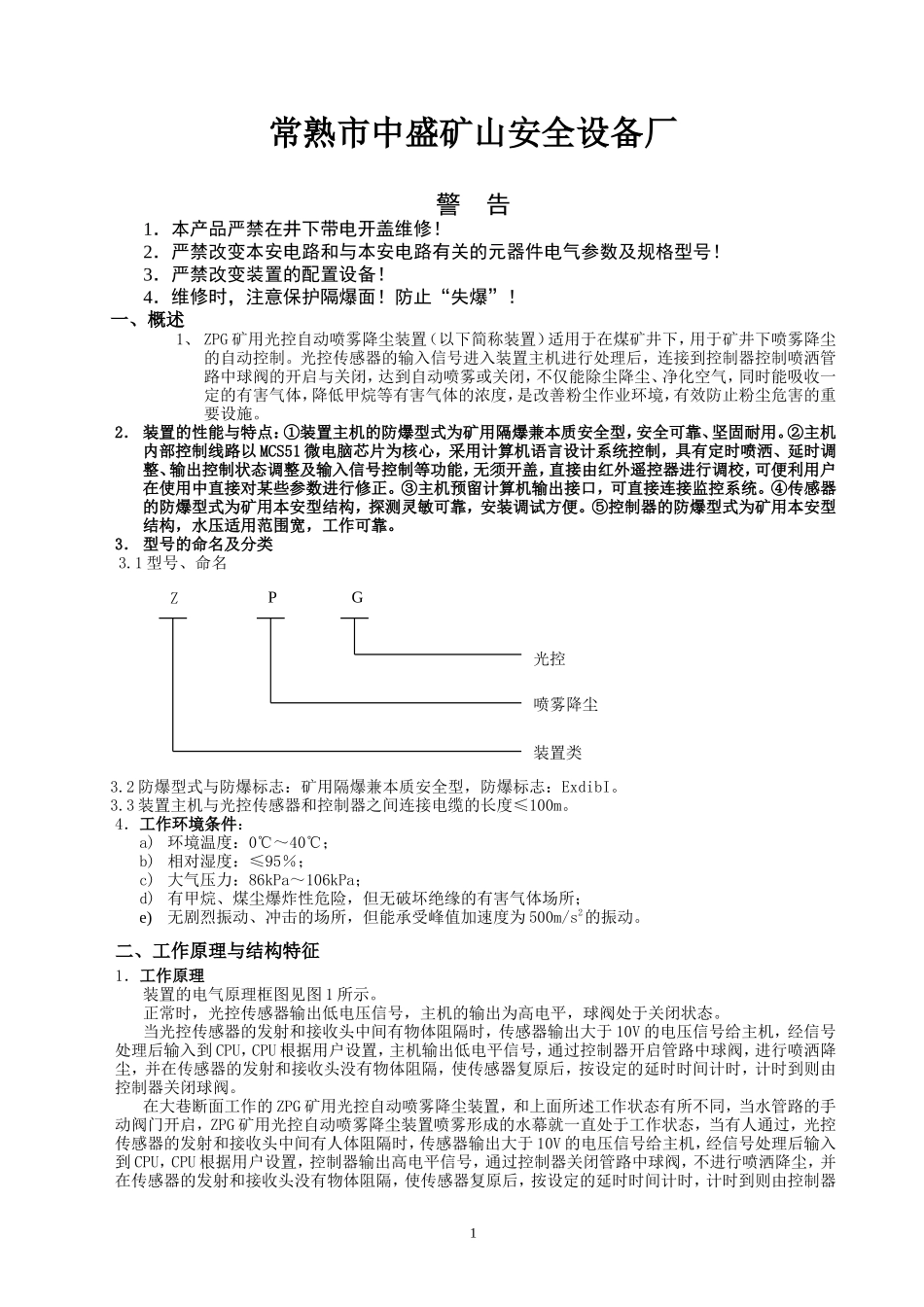

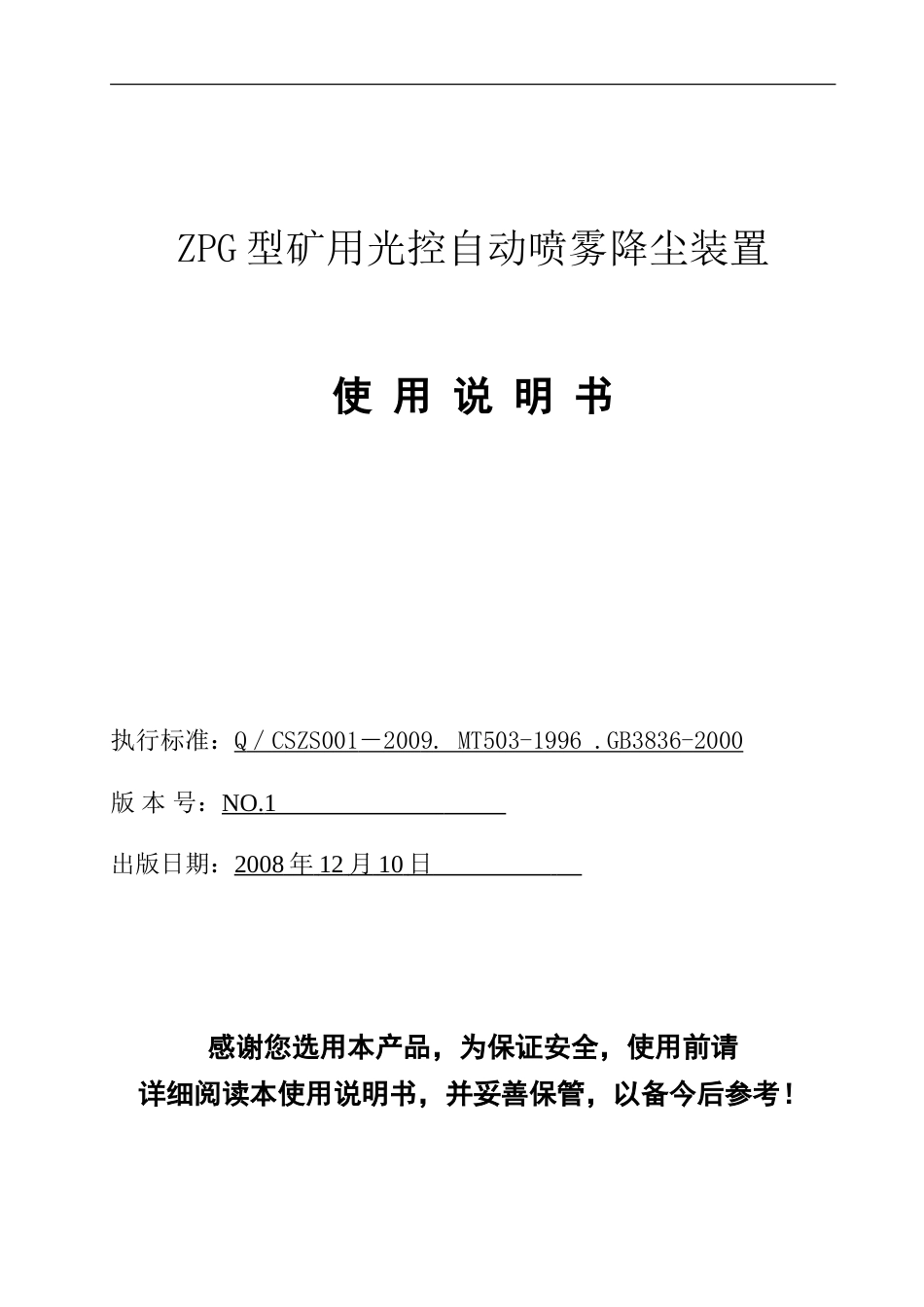

ZPG型矿用光控自动喷雾降尘装置使用说明书执行标准：Q／CSZS001－2009.MT503-1996.GB3836-2000版本号：NO.1出版日期：2008年12月10日感谢您选用本产品，为保证安全，使用前请详细阅读本使用说明书，并妥善保管，以备今后参考！常熟市中盛矿山安全设备厂警告1．本产品严禁在井下带电开盖维修！2．严禁改变本安电路和与本安电路有关的元器件电气参数及规格型号！3．严禁改变装置的配置设备！4．维修时，注意保护隔爆面！防止“失爆”！一、概述1、ZPG矿用光控自动喷雾降尘装置（以下简称装置）适用于在煤矿井下，用于矿井下喷雾降尘的自动控制。光控传感器的输入信号进入装置主机进行处理后，连接到控制器控制喷洒管路中球阀的开启与关闭，达到自动喷雾或关闭，不仅能除尘降尘、净化空气，同时能吸收一定的有害气体，降低甲烷等有害气体的浓度，是改善粉尘作业环境，有效防止粉尘危害的重要设施。2．装置的性能与特点：①装置主机的防爆型式为矿用隔爆兼本质安全型，安全可靠、坚固耐用。②主机内部控制线路以MCS51微电脑芯片为核心，采用计算机语言设计系统控制，具有定时喷洒、延时调整、输出控制状态调整及输入信号控制等功能，无须开盖，直接由红外遥控器进行调校，可便利用户在使用中直接对某些参数进行修正。③主机预留计算机输出接口，可直接连接监控系统。④传感器的防爆型式为矿用本安型结构，探测灵敏可靠，安装调试方便。⑤控制器的防爆型式为矿用本安型结构，水压适用范围宽，工作可靠。3．型号的命名及分类3.1型号、命名3.2防爆型式与防爆标志：矿用隔爆兼本质安全型，防爆标志：ExdibI。3.3装置主机与光控传感器和控制器之间连接电缆的长度≤100m。4．工作环境条件：a)环境温度：0℃～40℃；b)相对湿度：≤95％；c)大气压力：86kPa～106kPa；d)有甲烷、煤尘爆炸性危险，但无破坏绝缘的有害气体场所；e)无剧烈振动、冲击的场所，但能承受峰值加速度为500m/s2的振动。二、工作原理与结构特征1．工作原理装置的电气原理框图见图1所示。正常时，光控传感器输出低电压信号，主机的输出为高电平，球阀处于关闭状态。当光控传感器的发射和接收头中间有物体阻隔时，传感器输出大于10V的电压信号给主机，经信号处理后输入到CPU，CPU根据用户设置，主机输出低电平信号，通过控制器开启管路中球阀，进行喷洒降尘，并在传感器的发射和接收头没有物体阻隔，使传感器复原后，按设定的延时时间计时，计时到则由控制器关闭球阀。在大巷断面工作的ZPG矿用光控自动喷雾降尘装置，和上面所述工作状态有所不同，当水管路的手动阀门开启，ZPG矿用光控自动喷雾降尘装置喷雾形成的水幕就一直处于工作状态，当有人通过，光控传感器的发射和接收头中间有人体阻隔时，传感器输出大于10V的电压信号给主机，经信号处理后输入到CPU，CPU根据用户设置，控制器输出高电平信号，通过控制器关闭管路中球阀，不进行喷洒降尘，并在传感器的发射和接收头没有物体阻隔，使传感器复原后，按设定的延时时间计时，计时到则由控制器1PGZ光控装置类喷雾降尘控制球阀打开，继续喷雾。图1装置的电气原理框图2．结构特征2.1主机和控制器结构见图2所示。主机外壳由钢板加工而成，安全可靠、坚固耐用。进线采用压紧螺母式引入装置，接线方便。内部采用板式结构，可整体脱卸，维修方便。控制器外壳由钢板加工成，坚固耐用，进出线采用压紧螺母式引入装置，接线方便。2.2光控传感器的结构见图3A、图3B所示。传感器外壳为铸铁加工而成，安全可靠、坚固耐用，安全方便。进线采用压紧螺母式引入装置，接线方便，调试简单。三、主要技术参数3.1主机主要技术指标：a)防爆标志：Exd[ib]I。b)工作电压：AC127V。c)适应电压波动范围：±20%。d)本安电路的最高输出电压Uo：12V，DC；e)本安电路的最大输出电流Io：250mA；f)输入信号电压：0V～12V。输入信号为高电平，装置的输出状态由初始状态发生改变，输入信号为低电平，装置进入延时状态，延时结束后状态恢复到初始状态。g)控制器动作保持时间范围：1s～99m59s，设定时间允许误差范围：设定值的±2%。3.2ZP-127Z矿用自动喷雾降尘装置控制器主要技术指标a）球阀水压适应范围：0.2...
