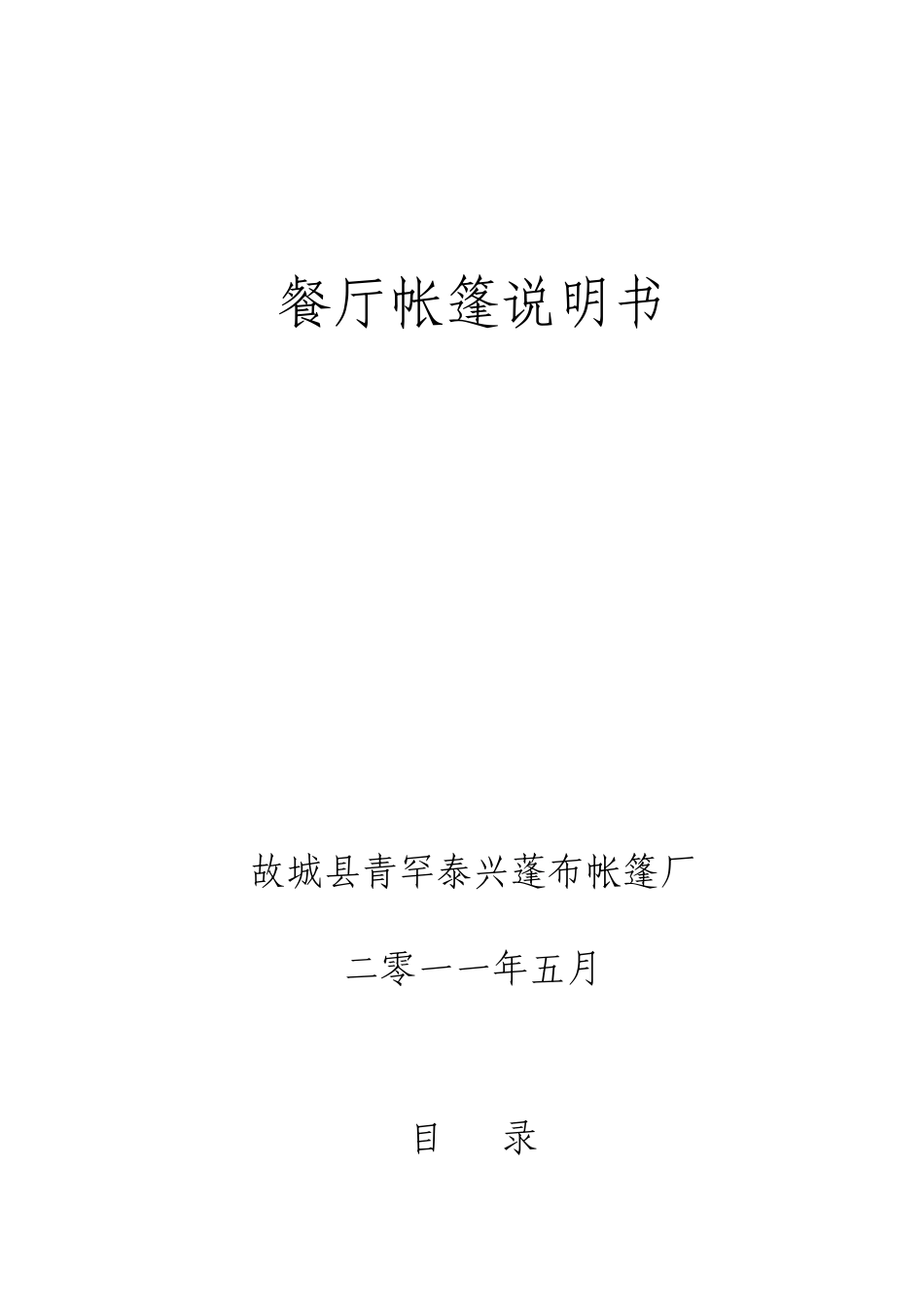

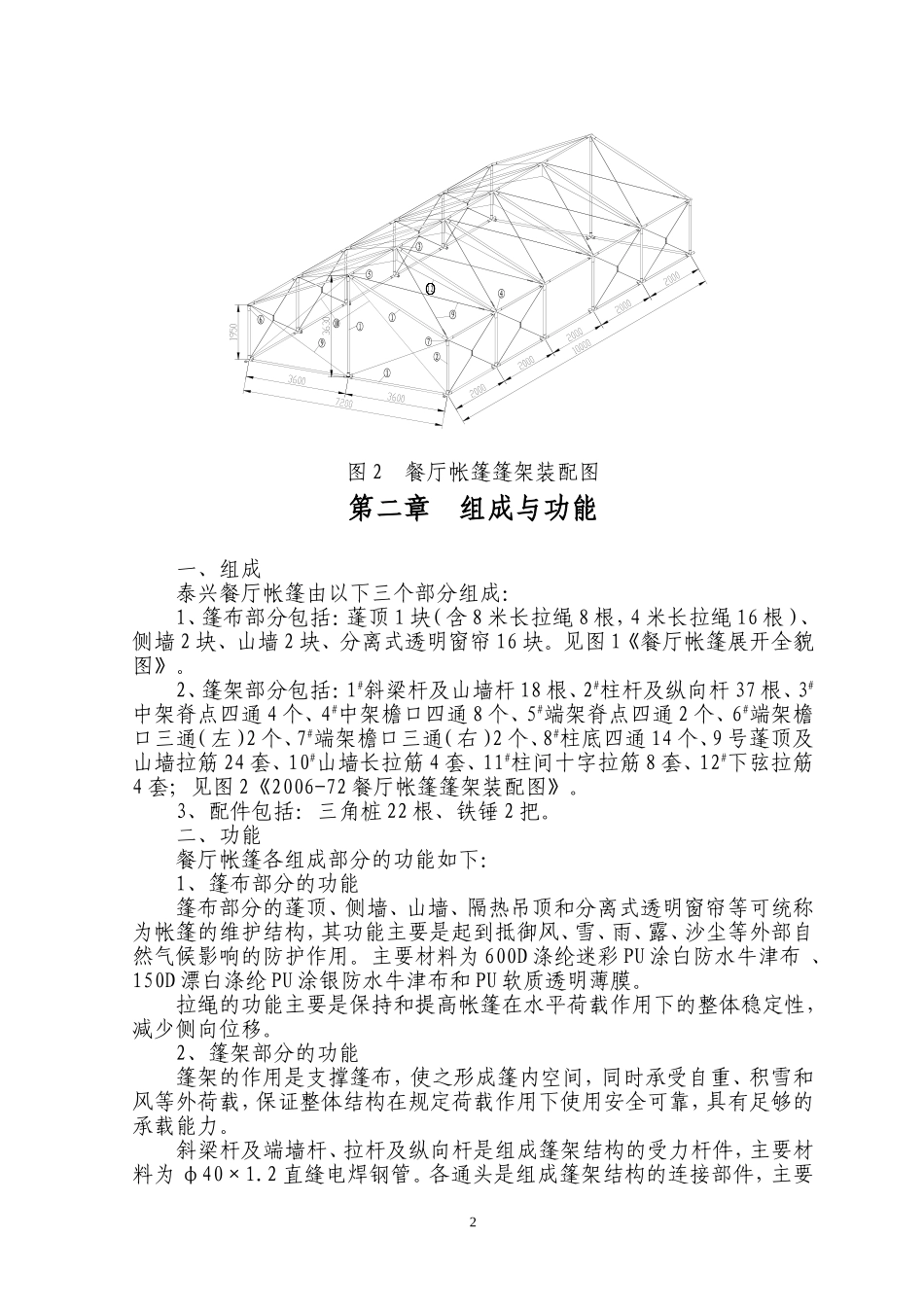

餐厅帐篷说明书故城县青罕泰兴蓬布帐篷厂二零一一年五月目录第一章概述............................................（1）一、主要用途及适用范围...............................（1）二、泰兴帐篷的展开全貌图和篷架装配图.....................（1）第二章组成与功能......................................（2）一、组成.............................................（2）二、功能.............................................（2）第三章技术性能........................................（4）第四章使用操作........................................（6）一、架设.............................................（6）二、撤收.............................................（6）第五章维护保养........................................（8）第六章包装、运输和储存.................................（9）一、包装.............................................（9）二、运输............................................（13）三、储存............................................（13）第一章概述一、主要用途及适用范围供救灾抢险临时指挥部、临时病房、临时餐厅、临时学校使用二、泰兴帐篷的展开全貌图、篷架装配图见图1、图2所示。图1泰兴餐厅帐篷展开全貌图1图2餐厅帐篷篷架装配图第二章组成与功能一、组成泰兴餐厅帐篷由以下三个部分组成：1、篷布部分包括：蓬顶1块（含8米长拉绳8根，4米长拉绳16根）、侧墙2块、山墙2块、分离式透明窗帘16块。见图1《餐厅帐篷展开全貌图》。2、篷架部分包括：1#斜梁杆及山墙杆18根、2#柱杆及纵向杆37根、3#中架脊点四通4个、4#中架檐口四通8个、5#端架脊点四通2个、6#端架檐口三通（左）2个、7#端架檐口三通（右）2个、8#柱底四通14个、9号蓬顶及山墙拉筋24套、10#山墙长拉筋4套、11#柱间十字拉筋8套、12#下弦拉筋4套；见图2《2006-72餐厅帐篷篷架装配图》。3、配件包括：三角桩22根、铁锤2把。二、功能餐厅帐篷各组成部分的功能如下：1、篷布部分的功能篷布部分的蓬顶、侧墙、山墙、隔热吊顶和分离式透明窗帘等可统称为帐篷的维护结构，其功能主要是起到抵御风、雪、雨、露、沙尘等外部自然气候影响的防护作用。主要材料为600D涤纶迷彩PU涂白防水牛津布、150D漂白涤纶PU涂银防水牛津布和PU软质透明薄膜。拉绳的功能主要是保持和提高帐篷在水平荷载作用下的整体稳定性，减少侧向位移。2、篷架部分的功能篷架的作用是支撑篷布，使之形成篷内空间，同时承受自重、积雪和风等外荷载，保证整体结构在规定荷载作用下使用安全可靠，具有足够的承载能力。斜梁杆及端墙杆、拉杆及纵向杆是组成篷架结构的受力杆件，主要材料为φ40×1.2直缝电焊钢管。各通头是组成篷架结构的连接部件，主要2材料为φ45×1.5直缝电焊钢管。各拉筋分别起到约束篷架横向和纵向连接与提高整体稳定性的作用，主要材料为7×73.18～5钢丝绳。3、配件的功能三角桩的功能主要是承受和平衡拉绳拉力，其与地面锚固后可有效的防止帐篷被大风掀翻或刮倒。铁锤的功能主要是敲打三角桩，使之与地面锚固。第三章技术性能一、帐篷为双坡面直墙式框架结构，篷架全部采用插接式构造，柱底四周设有落地杆。能在自重、8厘米积面和8级风力的最不利荷载组合作用下安全作用。二、展开后帐篷长10.0米、宽7.2米、顶高3.63米、檐高1.95米，使用面积72.0平方米。可同时满足75人就餐和75人五日份主副食储放的基本功能要求。见图3《餐厅帐篷平面示意图》。三、帐篷撤装后总质量369.0kg，包装体积0.9m3。包装件形态规则，便于装载运输。图3餐厅帐篷平面示意图四、帐篷构造简单，零部件通用性好，展开方便。12人25分钟、6人50分钟可架设或撤收完毕。五、连续使用年限≥2年，封存时间≤8年。六、篷内设有高反射材料隔热吊顶，山尖设有三角通风窗，门窗开启面积较大并设有纱网，夏季篷内无明显的烘烤感和过热现象。与10kw冷暖风机配套使用时，篷内热环境条件舒适。第四章使用操作3一、架设1、平整架设范围内场地，清除碎石等地面杂物。2、检查包装件外观，核对各包装件内零部件的品...
