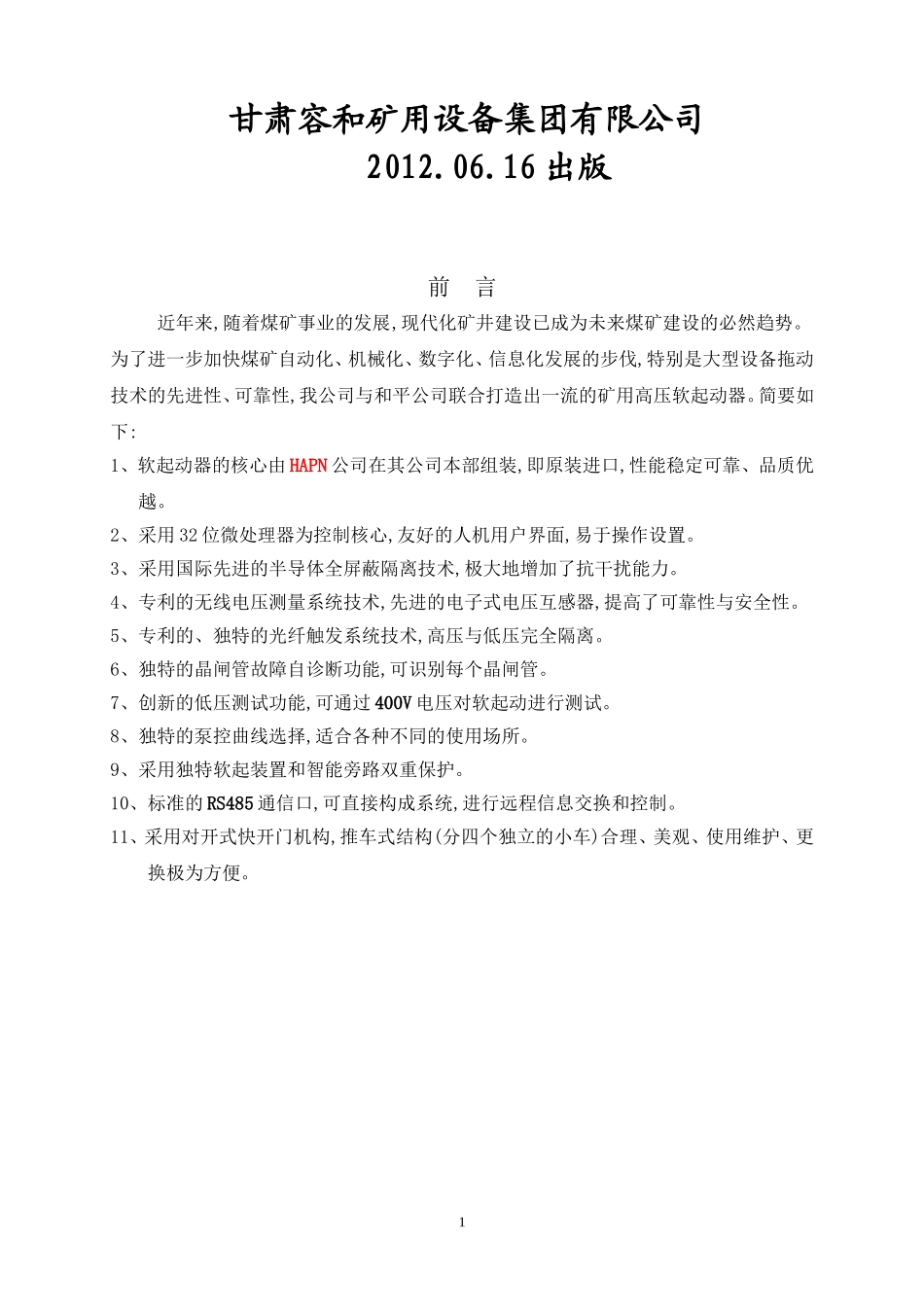

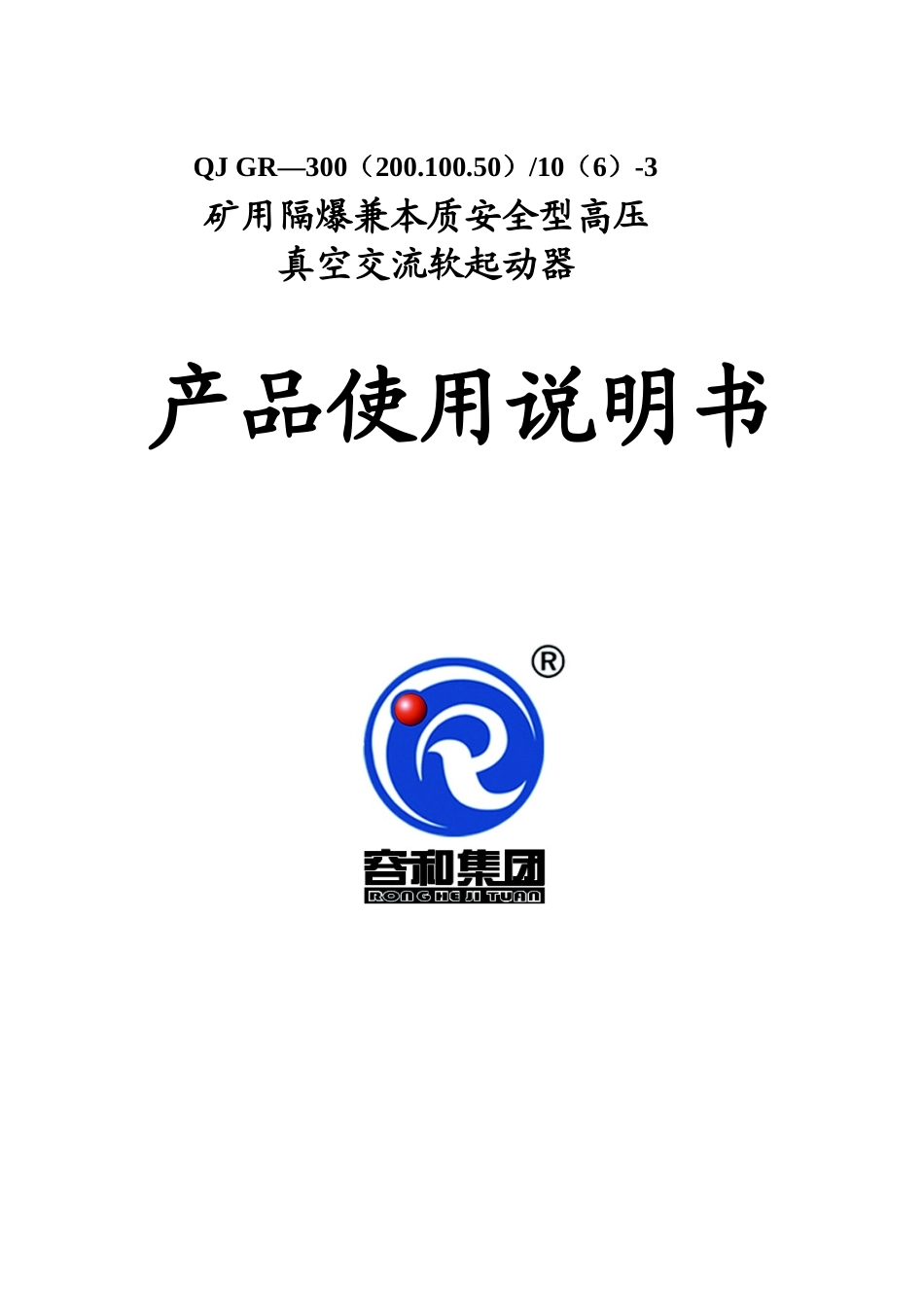

QJGR—300（200.100.50）/10（6）-3矿用隔爆兼本质安全型高压真空交流软起动器产品使用说明书甘肃容和矿用设备集团有限公司2012.06.16出版前言近年来,随着煤矿事业的发展,现代化矿井建设已成为未来煤矿建设的必然趋势。为了进一步加快煤矿自动化、机械化、数字化、信息化发展的步伐,特别是大型设备拖动技术的先进性、可靠性,我公司与和平公司联合打造出一流的矿用高压软起动器。简要如下:1、软起动器的核心由HAPN公司在其公司本部组装,即原装进口,性能稳定可靠、品质优越。2、采用32位微处理器为控制核心,友好的人机用户界面,易于操作设置。3、采用国际先进的半导体全屏蔽隔离技术,极大地增加了抗干扰能力。4、专利的无线电压测量系统技术,先进的电子式电压互感器,提高了可靠性与安全性。5、专利的、独特的光纤触发系统技术,高压与低压完全隔离。6、独特的晶闸管故障自诊断功能,可识别每个晶闸管。7、创新的低压测试功能,可通过400V电压对软起动进行测试。8、独特的泵控曲线选择,适合各种不同的使用场所。9、采用独特软起装置和智能旁路双重保护。10、标准的RS485通信口,可直接构成系统,进行远程信息交换和控制。11、采用对开式快开门机构,推车式结构(分四个独立的小车)合理、美观、使用维护、更换极为方便。1警告1、只有专业技术人员才能安装、操作本软起动器,安装、操作前应仔细阅读说明书!2、本软起动器应可靠接地,以确保可靠操作、安全性和防止意外伤害。3、对本软起动器或负载电机进行维护前,应切断所有电源。4、当本软起动器的HRVS-DN装置上电后,其内部组件和P.G.8电路板就会带电。这种电压特别危险,严禁接触。5、严禁在本软起动器的输出端接入电容器。6、严禁对本软起动器进行耐压或用兆欧表进行绝缘测试。7、对本软起动器进行试车时,负载输出端必须接有电机,否则错误连接保护将被击活“WORNGCOMECTlON”8、严禁在软起过程中对软起动器进行菜单设定,试验和软硬起选择等操作,否则可能引起设备故障等不良后果。9、为了设备安全可靠地运行,在首次高电压投入运行前应进行低电压反复测试(三相380V),我公司对每台高压软起动器的首次运行都派专业技术人员到现场安装调试,请勿擅自试车,以便造成不良后果。2使用前请认真阅读说明书!一概述1、用途:QJGR-300（200，100，50）/10（6）-3矿用隔爆兼本质安全型高压真空交流软起动器(以下简称软起动)适用于含有爆炸性气体(甲烷)和煤尘的煤矿井下,主要用于额定电压至10KV(6KV),频率为50HZ的大型设备、特殊要求、重载或使用条件恶劣的三相异步电动机的软起动、泵控、脉冲起动、旁路起动等,是集高压真空电磁起动器、全数字微电脑调速技术、光纤隔离技术为一体的21世纪高科技产品,独特的“S”型曲线使软起动具有起动电流小、起动速度平衡可调、起动性能稳定可靠、对电网及机构设备冲击小等优点,是传统直接起动、三角起动、电抗器起动、自耦减压起动、双速起动等最理想更新换代产品。本软起动具有一拖三的功能。本软起动还可广泛用于石油、冶金、露天矿山、码头、选煤厂、发电厂等大型重负荷机械设备软起等,在其它起动装置不能或难以正常拖功的恶劣情况下能可靠工作。2、适用条件:2.1、海拔高度不超过2000m。2.2、周围环境温度为B5一+40汇,相对湿度不大于95%(+25r)。2.3、在有甲烷或煤尘爆炸的场所。2.4、无破坏金属和绝缘材料的腐蚀性气体的地方。2.5、安装类别为lU类。2.6、电网要求:2.6.1、输入电压波形应为正弦波。2.6.2、输入电压幅值波动不超过额定值的—l5%一+10%。2.6.3、频率波动不超过额定值的土2%。2,6.4、电网的负相序分量或零相序分量不超过正相序分量的5%。3、型号含义QJGR—□/10(6)-3一拖三额定电压10KV(6KV)额定电流300A(200A,100A,50A)软起动高压隔爆兼本安型起动器4、执行标准4.1、执行标准:GB3836.1一4-2000、Q/RH019-20114.2、防爆类型:隔爆兼本安型4.3、防爆标志:Exd【ib】Ⅰ5、产品规格表序号型号额定电压额定电流额定功率外形尺寸（mm）KW宽（深）高长31QJGR-50/66KV50A4101260129022902QJGR-100/66KV100A8203QJGR-200/66KV200A16504QJGR-300/66KV300A25005QJGR-50/1010KV50A6906QJGR-100/1010KV100A13807QJGR-200/1010...
