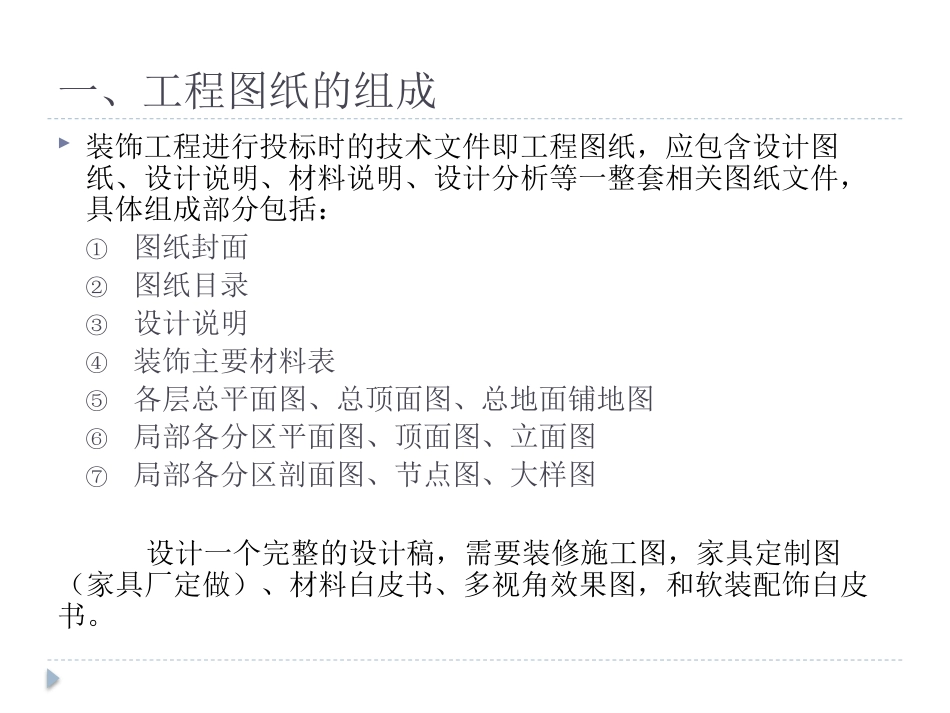

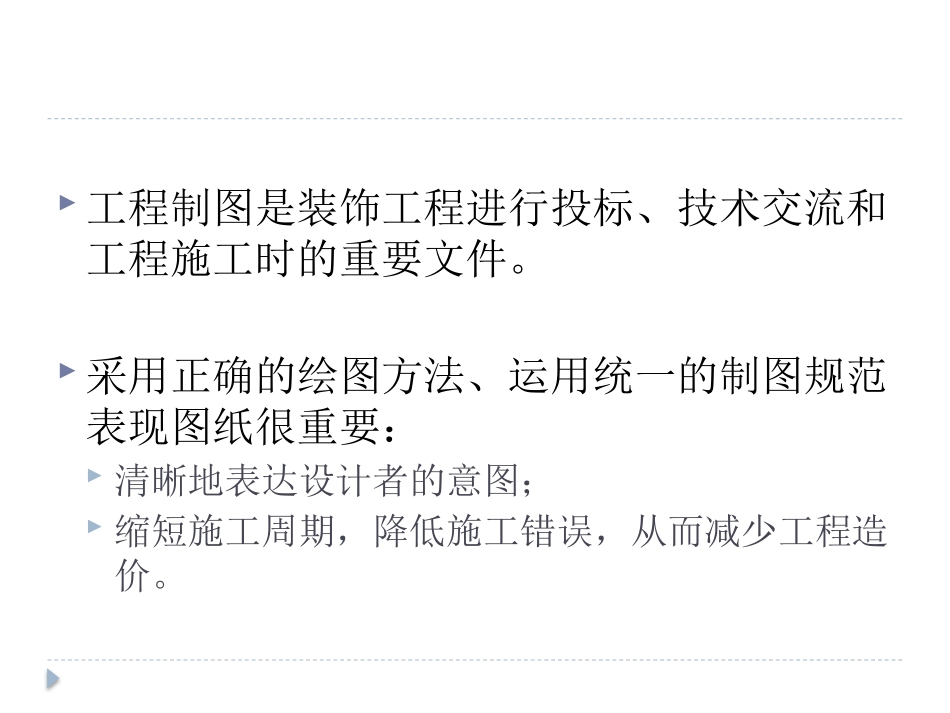

CAD制图规范方案实例工程制图是装饰工程进行投标、技术交流和工程施工时的重要文件。采用正确的绘图方法、运用统一的制图规范表现图纸很重要：清晰地表达设计者的意图；缩短施工周期，降低施工错误，从而减少工程造价。一、工程图纸的组成装饰工程进行投标时的技术文件即工程图纸，应包含设计图纸、设计说明、材料说明、设计分析等一整套相关图纸文件，具体组成部分包括：①图纸封面②图纸目录③设计说明④装饰主要材料表⑤各层总平面图、总顶面图、总地面铺地图⑥局部各分区平面图、顶面图、立面图⑦局部各分区剖面图、节点图、大样图设计一个完整的设计稿，需要装修施工图，家具定制图（家具厂定做）、材料白皮书、多视角效果图，和软装配饰白皮书。二、图纸尺寸规格特殊需要可采用按长边1/8模数加长尺寸(按房屋建筑制图统一标准)。一个专业所用的图纸，不宜多于两种幅面(目录及表格所用A4幅面除外)。1）、图纸幅面图纸幅面是指图纸的大小2）、标题栏与会签栏每张图纸都应在右下角设置标题栏。用于填写设计单位名称，工程名称、图名、图号、设计编号，以及设计人、制图人、校对人、审核人的签名和日期。三、绘图比例Autocad绘制图形时，以毫米为基本测量单位，并以1：1的比例进行绘制。出图时根据图纸大小及绘图内容确定出图比例。同一张图纸中，不宜出现三种以上的比例。常用比例：1:1,1:2;1:5,1:10,1:20,1:50,1:100,1:200,1:500,1:1000可用比例：1:3,1:15,1:25;1:30,1:150,1:250,1:300,1:1500四、线型设置线宽比（粗实线为b)b2.01.41.00.70.50.350.5b1.00.70.50.350.250.180.25b0.50.350.250.18注：1、需要微缩的图纸不宜采用0.18及更细的线宽。2、同一张图纸内，各不同线宽中的细线，可采用较细的线宽组的细线。≈510～303～510～30≈13～6bb细中粗细中粗细中粗细中粗名称线型线宽一般用途波浪线折断线实线虚线单点长画线主要可见轮廓线0.5b可见轮廓线0.25b可见轮廓线、图例线等见有关专业制图标准0.5b不可见轮廓线不可见轮廓线、图例线等0.25b见有关专业制图标准b0.5b见有关专业制图标准中心线、对称线等0.25b见有关专业制图标准b见有关专业制图标准0.5b假想轮廓线、成型前原始轮廓线0.25b断开界线0.25b断开界线0.25b双点长画线1．粗实线：0.35mm-2.0mm（b)1.平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）2.室内外立面图的外轮廓线。3.建筑装饰构造详图的建筑物表面线。4.平立剖面图的剖切符号。2．中实线：0.18-1.0mm(0.5b)1.平、剖面图中被剖切的次要建筑构造的轮廓线。2.室内外平顶、立、剖面图中建筑构配件的轮廓线。3．建筑装饰构造详图及构配件详图中一般轮廓线。3．细实线：0.18-0.5mm（0.25b）1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。4．细虚线：（0.25b）1.室内平面、顶面图中未剖切到的主要轮廓线。2.建筑构造及建筑装饰构配件不可见的轮廓线。3.拟扩建的建筑轮廓线。4.外开门立面图开门表示方式。5．细点划线：（0.25b）1.中心线、对称线、定位轴线。6．细折断线：（0.25b）1.不需画全的断开界线。图框线及标题栏线宽幅面图框线标题栏外框标题栏分格A0、A11.40.70.35A2、A3、A41.00.70.35五、图纸文字汉字高度不应小于3.5mm,字母及数字不应小于2.5mm。字高模数：3.5、5、7、10、14、20mm。图及说明中的汉字应采用长仿宋体，同一图形文件内字型数目不要超过四种。汉字最小行距不应小于2mm，数字及字母行距不应小于1mm。轴线编号在8mm圆中定位，字高应为5mm，高宽比应为：一个字1.0、两个字0.6、三个字0.4。轴线编号在10mm圆中定位，字高应为5mm，高宽比应为：一个字1.0、两个字1.0、三个字0.8。图名字高为10mm,旁边比例要比汉字小一到两号。除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。例：Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉...
