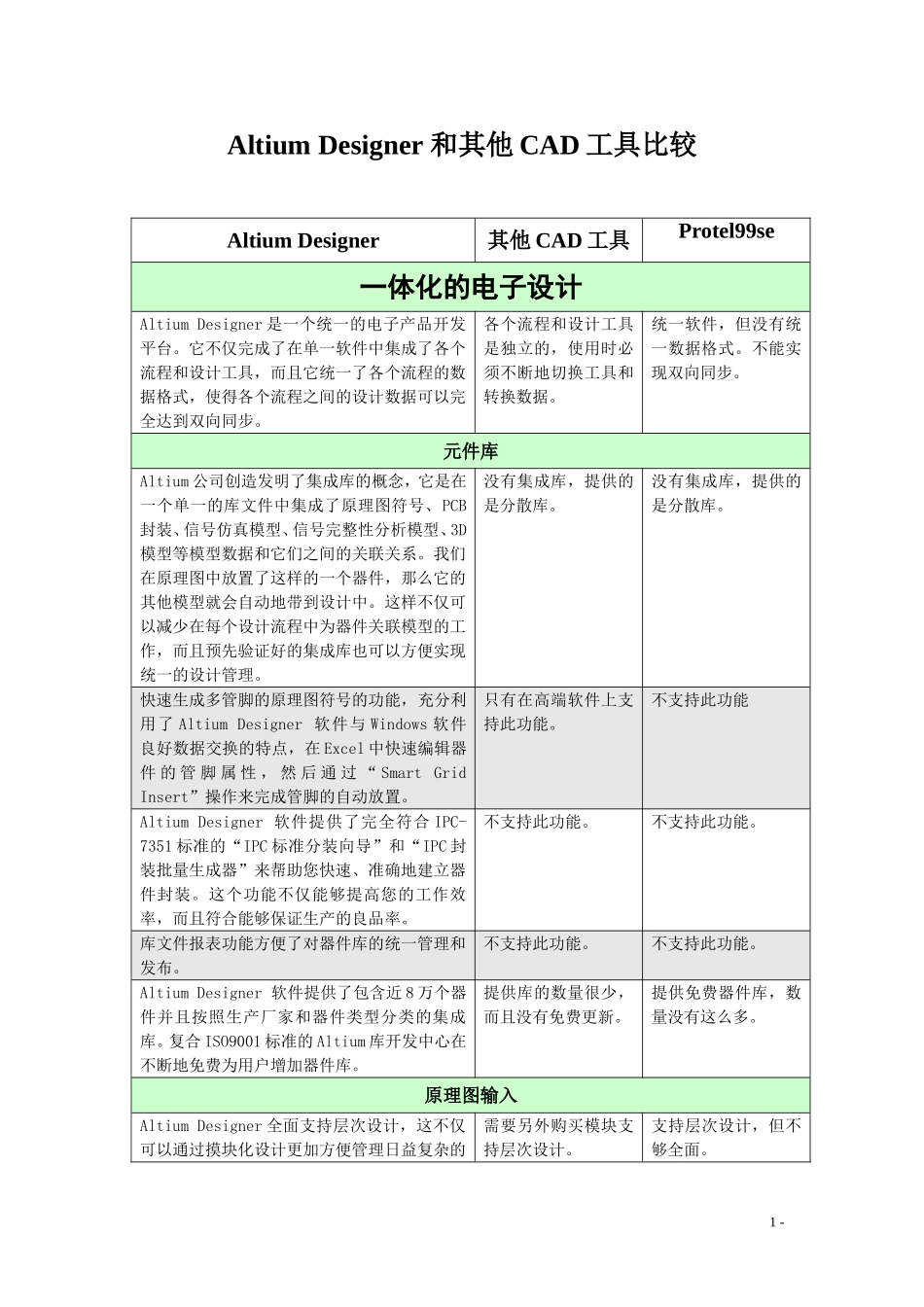

AltiumDesigner和其他CAD工具比较AltiumDesigner其他CAD工具Protel99se一体化的电子设计AltiumDesigner是一个统一的电子产品开发平台。它不仅完成了在单一软件中集成了各个流程和设计工具，而且它统一了各个流程的数据格式，使得各个流程之间的设计数据可以完全达到双向同步。各个流程和设计工具是独立的，使用时必须不断地切换工具和转换数据。统一软件，但没有统一数据格式。不能实现双向同步。元件库Altium公司创造发明了集成库的概念，它是在一个单一的库文件中集成了原理图符号、PCB封装、信号仿真模型、信号完整性分析模型、3D模型等模型数据和它们之间的关联关系。我们在原理图中放置了这样的一个器件，那么它的其他模型就会自动地带到设计中。这样不仅可以减少在每个设计流程中为器件关联模型的工作，而且预先验证好的集成库也可以方便实现统一的设计管理。没有集成库，提供的是分散库。没有集成库，提供的是分散库。快速生成多管脚的原理图符号的功能，充分利用了AltiumDesigner软件与Windows软件良好数据交换的特点，在Excel中快速编辑器件的管脚属性，然后通过“SmartGridInsert”操作来完成管脚的自动放置。只有在高端软件上支持此功能。不支持此功能AltiumDesigner软件提供了完全符合IPC-7351标准的“IPC标准分装向导”和“IPC封装批量生成器”来帮助您快速、准确地建立器件封装。这个功能不仅能够提高您的工作效率，而且符合能够保证生产的良品率。不支持此功能。不支持此功能。库文件报表功能方便了对器件库的统一管理和发布。不支持此功能。不支持此功能。AltiumDesigner软件提供了包含近8万个器件并且按照生产厂家和器件类型分类的集成库。复合ISO9001标准的Altium库开发中心在不断地免费为用户增加器件库。提供库的数量很少，而且没有免费更新。提供免费器件库，数量没有这么多。原理图输入AltiumDesigner全面支持层次设计，这不仅可以通过摸块化设计更加方便管理日益复杂的需要另外购买模块支持层次设计。支持层次设计，但不够全面。1-原理图设计，而且还提供了良好的设计复用接口减少设计的工作量。针对设计中常用到得多通道设计，AltiumDesigner提供了全面支持。只需要绘制一张原理图，然后通过一个简单的设计就可以完成所有通道的设计。软件不仅为每个通道的每个元器件自动命名，而且在PCB设计中您还可以通过简单的拷贝命令来复制您多通道的布局和布线设计。不支持多通道设计。不支持多通道设计。在原理图上添加PCB设计规则。支持在原理图上定义PCB规则。不支持在原理图上定义PCB规则。AltiumDesigner允许从其他任何应用中拷贝有效的资源，也允许拷贝到其他的应用中。拷贝和粘贴的功能比较差拷贝和粘贴的功能比较差“智能粘贴”在粘贴和拷贝过程中能传输数据没有类似功能没有类似功能强大的询问引擎提供了多对象的筛选，隐藏和编辑功能。功能简单支持全局修改，但定位的方法有限。支持Spice3f5,XSpice,PSpice仿真，支持多种仿真模式，兼容XSPICE/PSPICE电路仿真模型。需要购买模块才能提供此功能。支持Spice3f5/XSpice仿真，支持多种仿真模式，兼容XSPICE电路仿真模型。PCB设计AltiumDesigner采用了新一代的布线器——Situs拓扑逻辑布线器，它采用空间关联的方法建立每一个对象和其他对象之间的关系，采用拓扑分析的方法来寻找最佳布线路径，它能够找到非直角方向的路径进行布线，能达到很高的布通率。需要购买模块才能提供此功能。提供自动布线器，但是布线效果不好。最新增加了交互式差分对布线、阻抗控制布线、交互式布线网络长度调节、自动BGA扇出逃逸布线、总线布线、PCB管脚自动优化等功能。大大增强了AltiumDesigner在高速、高密度板的布线能力。基本模块不具有这些功能，需要购买高级模块才能够具有这些功能。没有这些功能。布线前、布线后信号完整性分析工具，它基于成熟的传输线计算方法，以及I/O缓冲宏模型（IBIS）进行仿真，使用完全可靠的算法，可以获得准确的仿真结果。它有助于高速、高密度板的设计验证。需要购买信号完整性分析模块。有此功能，但是不够强大。AltiumDesigner中新增加了Room的概念，它把相互关联度比较高的器件放置在一个Roo...
