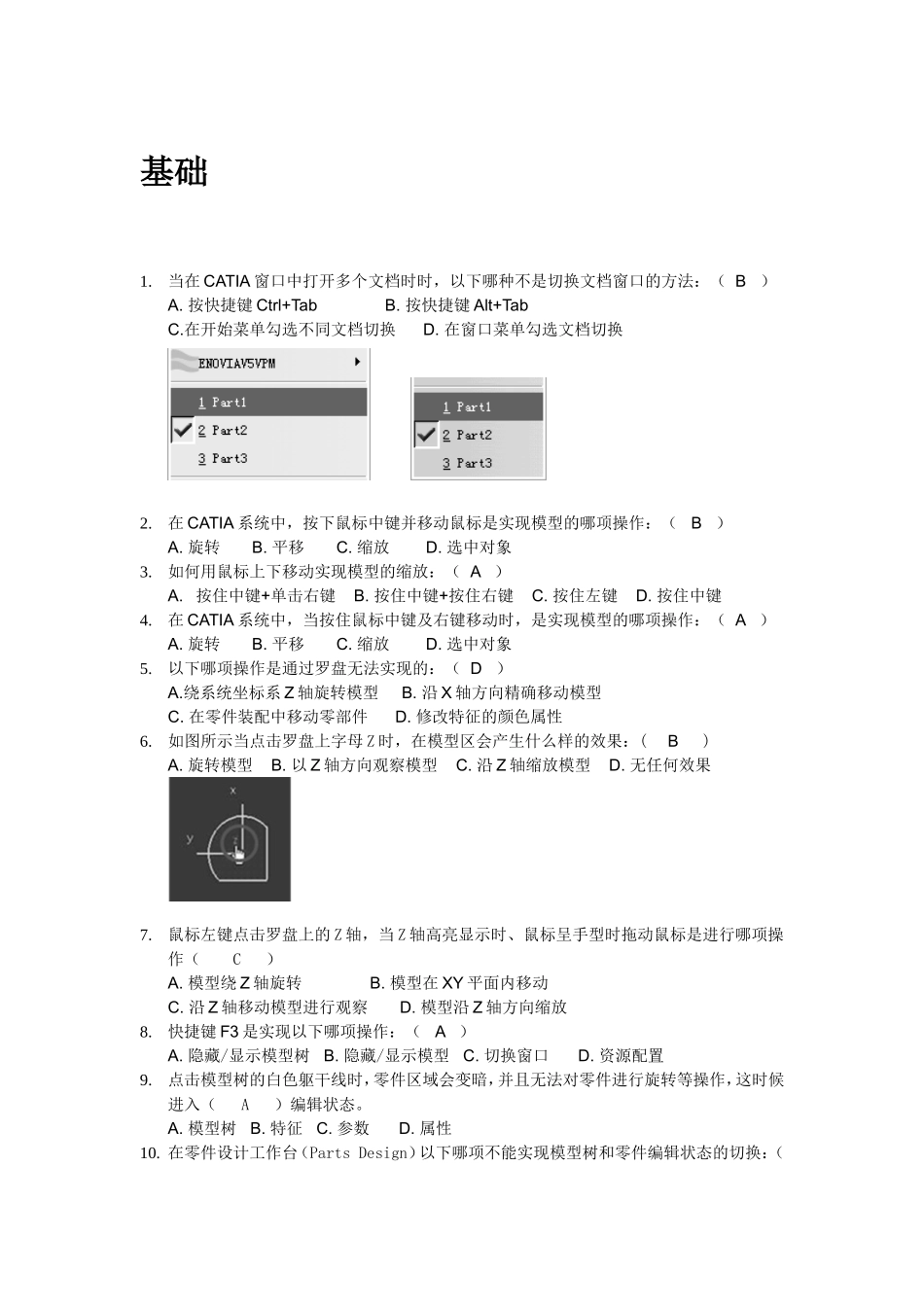

基础1.当在CATIA窗口中打开多个文档时时，以下哪种不是切换文档窗口的方法：（B）A.按快捷键Ctrl+TabB.按快捷键Alt+TabC.在开始菜单勾选不同文档切换D.在窗口菜单勾选文档切换2.在CATIA系统中，按下鼠标中键并移动鼠标是实现模型的哪项操作：（B）A.旋转B.平移C.缩放D.选中对象3.如何用鼠标上下移动实现模型的缩放：（A）A.按住中键+单击右键B.按住中键+按住右键C.按住左键D.按住中键4.在CATIA系统中，当按住鼠标中键及右键移动时，是实现模型的哪项操作：（A）A.旋转B.平移C.缩放D.选中对象5.以下哪项操作是通过罗盘无法实现的：（D）A.绕系统坐标系Z轴旋转模型B.沿X轴方向精确移动模型C.在零件装配中移动零部件D.修改特征的颜色属性6.如图所示当点击罗盘上字母Z时，在模型区会产生什么样的效果：(B)A.旋转模型B.以Z轴方向观察模型C.沿Z轴缩放模型D.无任何效果7.鼠标左键点击罗盘上的Z轴，当Z轴高亮显示时、鼠标呈手型时拖动鼠标是进行哪项操作（C）A.模型绕Z轴旋转B.模型在XY平面内移动C.沿Z轴移动模型进行观察D.模型沿Z轴方向缩放8.快捷键F3是实现以下哪项操作：（A）A.隐藏/显示模型树B.隐藏/显示模型C.切换窗口D.资源配置9.点击模型树的白色躯干线时，零件区域会变暗，并且无法对零件进行旋转等操作，这时候进入（A）编辑状态。A.模型树B.特征C.参数D.属性10.在零件设计工作台（PartsDesign）以下哪项不能实现模型树和零件编辑状态的切换：（A）A.点击模型树XY平面B.Shift+F3C.点击窗口右下角白色坐标系D.点击模型树的白色躯干线11.如图所示对象底下带了下划线，表示该对象或特征的状态是：（C）A.该特征出错了B.该特征处于隐藏状态C.该特征为当前工作特征D.该特征为隔离特征12.CATIA系统中，选中对象或特征，右键关联菜单可以调出属性对话框。以下哪项不属于属性对话框修改内容：（D）A.对象颜色B.特征名称C.对象线型D.对象材料属性13.如下图工具条所示，当点、线图标处于高亮显示时，此状态下我们能进行以下哪项操作：（C）A.选择实体的一个面B.选择曲面模型的一个面C.选择实体的一条边线D.选择一个实体特征14.如下图工具条所示，当工具条第三个图标处于高亮显示时，是进行哪种元素的过滤：（B）A.点元素过滤B.曲面元素过滤C.实体特征过滤D.曲线元素过滤15.该图标的作用是：（A）A.让模型整体居中显示B.平移模型C.旋转模型D.缩放模型16.该图标的作用是：（C）A.让模型整体居中显示B.平移模型C.旋转模型D.缩放模型17.当我们点击工具，再选择一个面时，如图所示，以下哪个图所示效果为操作后的正确显示效果（D）A.B.C.D.18.以下哪个图标为显示/隐藏空间的切换图标（B）A.B.C.D.19.如图所示拉伸.2对象处于什么状态：（C）A.取消状态B.隐藏状态C.错误状态D.隔离状态20.对于如下图所示零件，改变渲染模式选择时，哪个显示效果是正确的：（D）A.B.C.D.21.零件设计工作台下所设计的零件，一般以以下哪种扩展名文件形式存储：（D）A.*.CATPartB.*.CATProductC.*.DrawingD.*.Process草图22.如图，当前所处的工作台是：（D）A.零件设计工作台B.装配设计工作台C.工程制图工作台D.草图设计工作台23.以下哪个为草图特征图标：（A）A.B.C.D.24.草图平面不能是：（D）A.实体平表面B.任一平面C.基准面D.曲面25.如果想将一条已绘制的线变为辅助线（构造线）用下面哪个工具：（D）A.B.C.D.26.CATIA中一般用以下哪个工具能够连续一次性绘制出下图所示图形：（D）A.B.C.D.27.如图所示的圆，在CATIA中一般用哪个工具来直接创建：（C）A.B.C.D.28.在草图设计工作台，需要将两根样条线连接起来并且保证连接点式曲率连续的，应采用以下哪个工具：（A）A.B.C.D.29.以下哪项不是草图中轴线的作用：（C）A.作草图中图形的对称轴B.有轴线的草图，在进行旋转增料操作时，轴线为默认的旋转轴C.作为草图中某些图形的封闭边使用D.有轴线的草图，在作旋转曲面时，轴线为默认的旋转轴30.全约束的草图，系统默认的是呈（A）颜色A.绿色B.黑色C.红色D.粉色31.如果草图在约束过程中出现了粉红色表示：（B）A.图形欠约束B.图形过约束C.图形有错误的约束D.图形缺几何约束32.如图所示为哪种约束：（C）A.尺寸约束B.同...
