第4章 机床夹具设计原理 学习指导VIP免费

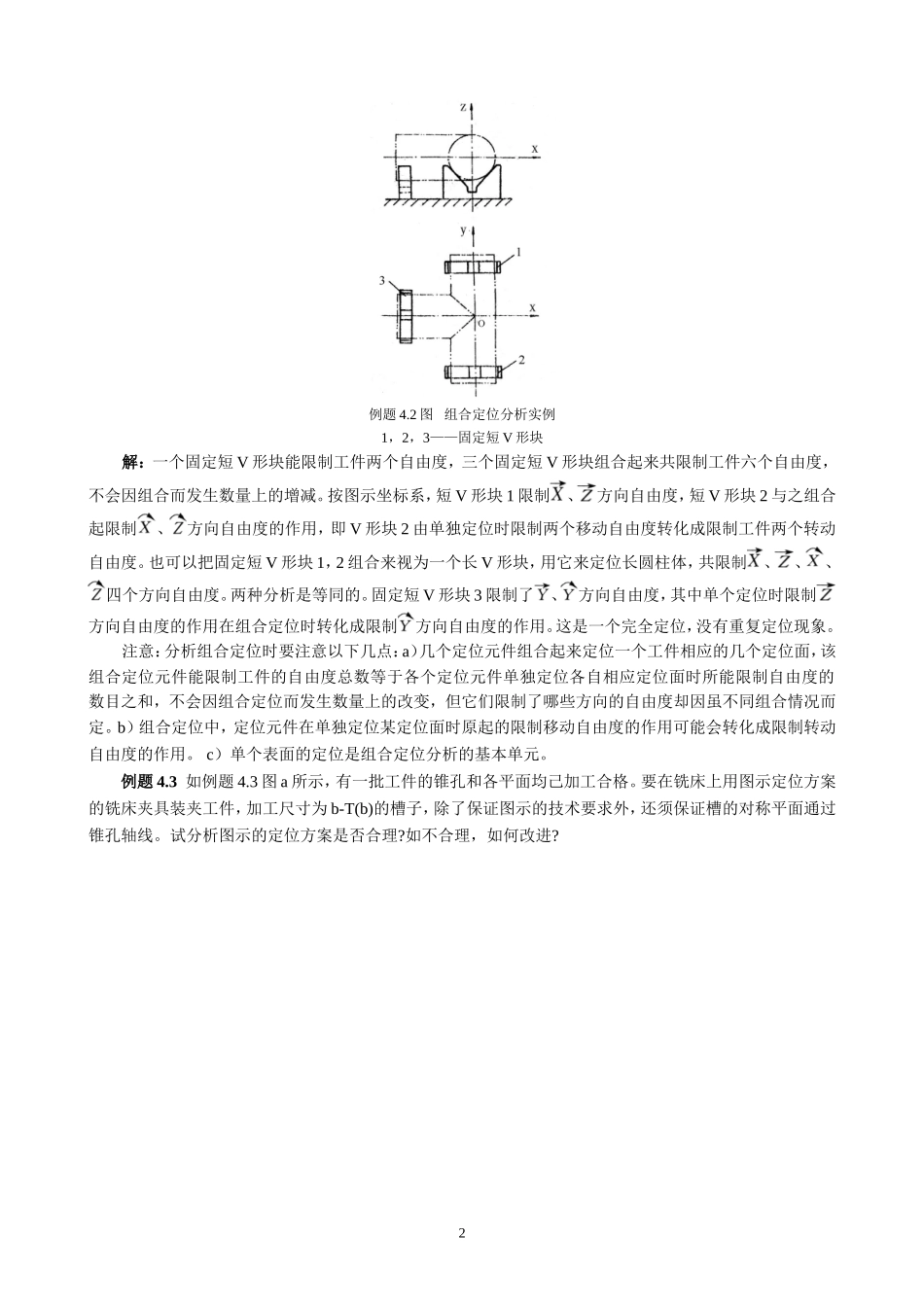

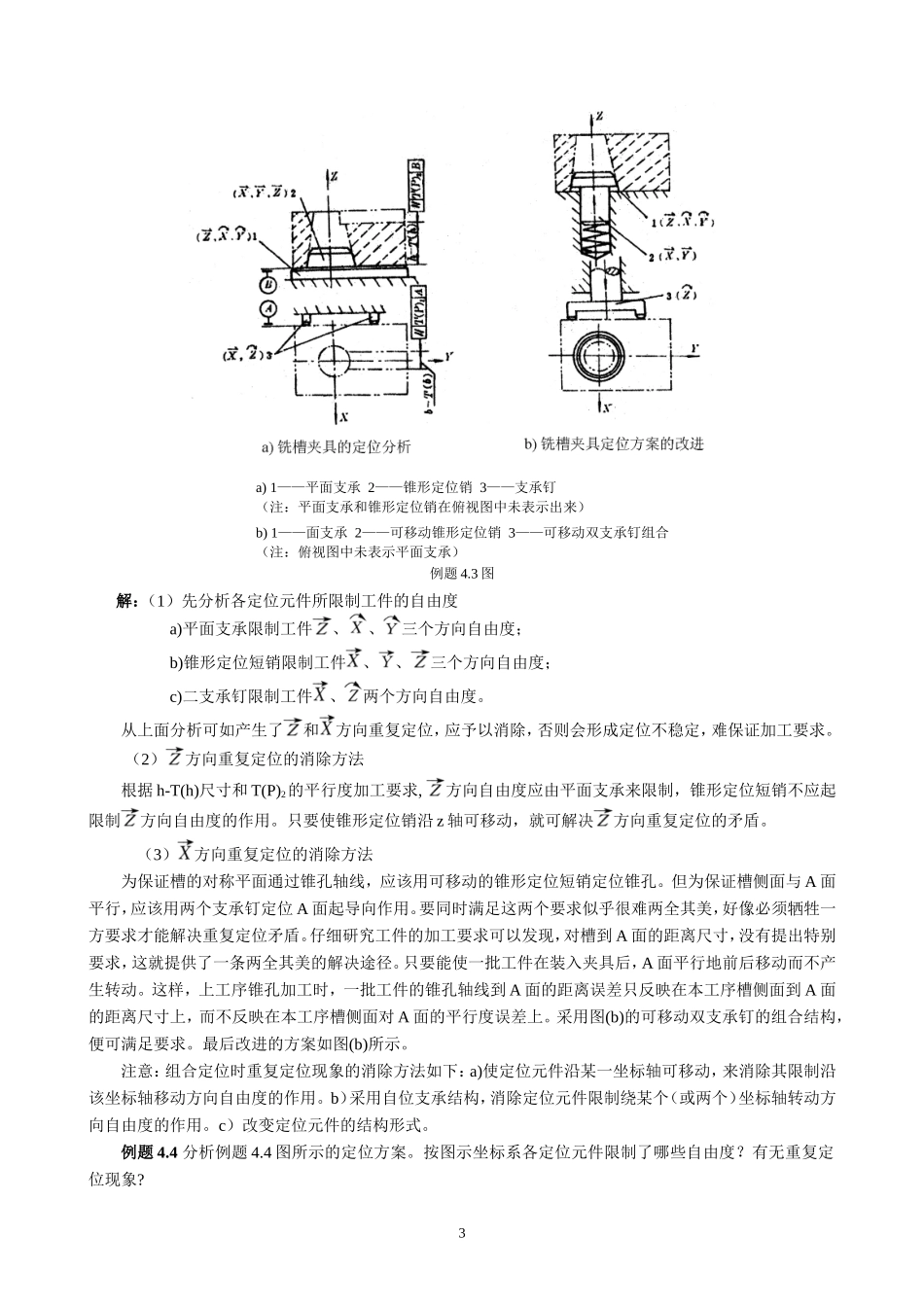

第4章机床夹具设计原理一、本章知识要点及要求4.1机床夹具概述1．了解机床夹具的概念，掌握组成机床夹具的各元件或装置及其在机床夹具中所起的作用。2．了解工件在夹具上定位和夹紧的概念。3．了解机床夹具的分类。4.2工件在夹具中的定位1．能根据工件工序图的加工要求，利用定位基本原理，确定保证加工要求应该限制工件的哪些自由度；能够较熟练的分析工件定位方案的合理性，判断其属于完全定位、不完全定位、欠定位和过定位，对不合理的定位方案能进行改正。2．了解常用的定位基准面（平面、圆柱孔、外圆、圆锥孔）经常采用的定位元件和特点，针对给定的定位基准面能够正确的选择定位元件。3．掌握常用的定位元件能够限制工件的自由度数目和在给定的坐标系下能够限制哪些自由度。4．掌握组合定位，对给定的组合定位方案能够进行合理性分析，对给定的组合定位表面能够拟订组合定位方案，并能选择合适的定位元件。例题4.1在例题4.1图中，注有“”的表面为要求加工的表面，试分析确定应限制的自由度。例题4.1图解：图a要求在球体上铣平面，由于是球体，所以三个转动自由度不必限制，此外该平面在x方向和y方向均无位置尺寸要求，因此这两个方向的移动自由度也不必限制。因为z方向有位置尺寸要求，所以必须限制z方向的移动自由度，即球体铣平面(通铣)只需限制1个自由度。图b要求在球体上钻通孔，仿照同样的分析，只需要限制2个自由度，即x方向和y方向的移动自由度。图c要求在圆轴上通铣键槽，只需限制4个自由度，即、、、。图d要求在长方体上通铣槽，只需限制五个自由度，即、、、、。这里必须强调指出，有时为了使定位元件帮助承受切削力、夹紧力或为了保证一批工件的进给长度一致，常常对无位置尺寸要求的自由度也加以限制。如本例中图a，虽然从定位分析上看，球体上通铣平面只需限制1个自由度，但在决定定位方案的时候，往往要考虑工件装夹方便（如本例中用平板限制1个自由度，工件会乱滚动。），一般情况下，工件至少应限制3个自由度。例题4.2分析例题4.2图所示的定位方案。按图示坐标系各定位元件限制了哪些自由度？有无重复定位现象?1例题4.2图组合定位分析实例1，2，3——固定短V形块解：一个固定短V形块能限制工件两个自由度，三个固定短V形块组合起来共限制工件六个自由度，不会因组合而发生数量上的增减。按图示坐标系，短V形块1限制、方向自由度，短V形块2与之组合起限制、方向自由度的作用，即V形块2由单独定位时限制两个移动自由度转化成限制工件两个转动自由度。也可以把固定短V形块1，2组合来视为一个长V形块，用它来定位长圆柱体，共限制、、、四个方向自由度。两种分析是等同的。固定短V形块3限制了、方向自由度，其中单个定位时限制方向自由度的作用在组合定位时转化成限制方向自由度的作用。这是一个完全定位，没有重复定位现象。注意：分析组合定位时要注意以下几点：a）几个定位元件组合起来定位一个工件相应的几个定位面，该组合定位元件能限制工件的自由度总数等于各个定位元件单独定位各自相应定位面时所能限制自由度的数目之和，不会因组合定位而发生数量上的改变，但它们限制了哪些方向的自由度却因虽不同组合情况而定。b）组合定位中，定位元件在单独定位某定位面时原起的限制移动自由度的作用可能会转化成限制转动自由度的作用。c）单个表面的定位是组合定位分析的基本单元。例题4.3如例题4.3图a所示，有一批工件的锥孔和各平面均己加工合格。要在铣床上用图示定位方案的铣床夹具装夹工件，加工尺寸为b-T(b)的槽子，除了保证图示的技术要求外，还须保证槽的对称平面通过锥孔轴线。试分析图示的定位方案是否合理?如不合理，如何改进?2a)1——平面支承2——锥形定位销3——支承钉（注：平面支承和锥形定位销在俯视图中未表示出来）b)1——面支承2——可移动锥形定位销3——可移动双支承钉组合（注：俯视图中未表示平面支承）例题4.3图解：（1）先分析各定位元件所限制工件的自由度a)平面支承限制工件、、三个方向自由度；b)锥形定位短销限制工件、、三个方向自由度；c)二支承钉限制工件、两个方向自由度。从上面分析可如产生了和方向重复定位，应予以消除，...
