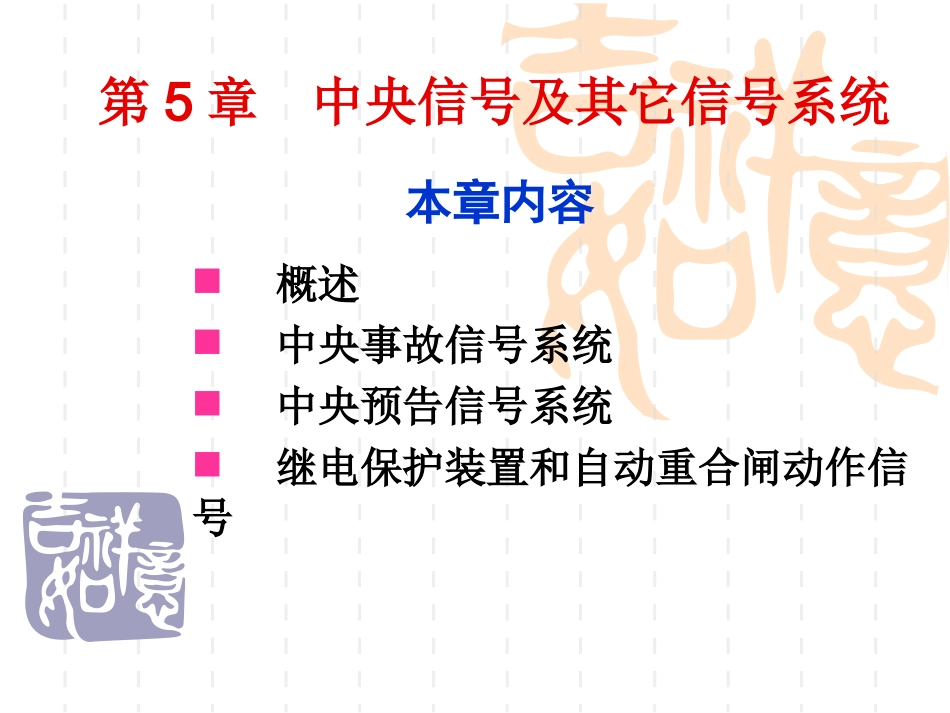

第5章中央信号及其它信号系统概述中央事故信号系统中央预告信号系统继电保护装置和自动重合闸动作信号本章内容5-1概述一、信号回路的类型按信号回路用途事故信号预告信号位置信号按音响信号复归就地复归中央复归按音响信号动作性能能重复动作不能重复动作当断路器事故跳闸时，继电保护动作启动蜂鸣器发出较强的音响，以引起运行人员注意，同时断路器位置指示灯发出闪光，指明事故对象及性质。当设备发生故障而出现不正常运行状况时，继电保护动作启动警铃发出音响，同时标有故障性质的光字牌也点亮。断路器位置信号和隔离开关位置信号。中央信号5-1概述二、信号回路的基本要求（1）断路器事故跳闸时，能及时发出音响信号（蜂鸣器声），并使相应的位置指示灯闪光，亮“掉牌未复归”光字牌。（2）设备因故障出现不正常运行状况时，能及时发出区别于事故音响的另一种音响（警铃声），并使显示故障性质的光字牌点亮。（3）中央信号应能保证断路器的位置指示正确。（4）对事故信号、预告信号及其光字牌，应能进行是否完好的试验。5-1概述二、信号回路的基本要求（5）音响信号应能重复动作，并能手动及自动复归，而故障性质的显示灯仍保留。（6）大型发电厂及变电站发生事故时，应能通过事故信号的分析迅速确定事故的性质。5-2中央事故信号系统一、事故音响信号启动电路（1）电路元件M708：事故音响小母线U：脉冲变流器K：执行元件的继电器（2）“不对应”原理启动电路（3）工作原理事故跳闸时重复动作5-2中央事故信号系统二、由ZC-23型冲击继电器构成（一）ZC-23型冲击继电器干簧继电器动作原理当线圈中通入电流并达到启动值，干簧片的触点闭合；当通过的电流降低到继电器的返回值，触点断开。动作无方向性。5-2中央事故信号系统二、由ZC-23型冲击继电器构成（一）ZC-23型冲击继电器动作原理回路中跃变的矩形电流脉冲U短暂的尖峰电流脉冲启动KRD启动KCKRDKRDKC+700-700KCKCV1V1CU16759152101413381116KKC2SB1R1SB3KC1HAUKT1KC1KVS1FU2FU1M708KT1图5-4ZC-23型冲击继电器构成的中央事故信号电路注：KC2线圈在5-11预告信号电路中二、由ZC-23型冲击继电器构成（二）电路图及工作原理K：ZC-23型冲击继电器SB1：试验按钮SB3：音响解除按钮KC1：中间继电器KT1：时间继电器KVS1：熔断器监察继电器HAU：蜂鸣器事故信号信号小母线熔断器试验按钮冲击继电器音响解除按钮蜂鸣器自动音响解除回路熔断器监视KRDKRDKC+700-700KCKCV1V1CU16759152101413381116KKC2SB1R1SB3KC1HAUKT1KC1KVS1FU2FU1M708KT1图5-4ZC-23型冲击继电器构成的中央事故信号电路注：KC2线圈在5-11预告信号电路中二、由ZC-23型冲击继电器构成（二）电路图及工作原理（1）事故信号的启动事故跳闸不对应启动回路接通M708与-700U产生尖脉冲电流KRD动作启动KC启动HAU发音响；自保持；启动KT1（KC的三对触点）事故信号信号小母线熔断器试验按钮冲击继电器音响解除按钮蜂鸣器自动音响解除回路熔断器监视二、由ZC-23型冲击继电器构成（二）电路图及工作原理（2）事故信号的复归定时自动复归手动复归KT1延时动作按下SB3事故信号信号小母线熔断器试验按钮冲击继电器音响解除按钮蜂鸣器自动音响解除回路熔断器监视KRDKRDKC+700-700KCKCV1V1CU16759152101413381116KKC2SB1R1SB3KC1HAUKT1KC1KVS1FU2FU1M708KT1图5-4ZC-23型冲击继电器构成的中央事故信号电路注：KC2线圈在5-11预告信号电路中二、由ZC-23型冲击继电器构成（二）电路图及工作原理（3）事故信号的重复动作（4）音响信号的试验按下SB1（5）事故信号电路的监视KVS1监视FU1、FU2事故信号信号小母线熔断器试验按钮冲击继电器音响解除按钮蜂鸣器自动音响解除回路熔断器监视KRDKRDKC+700-700KCKCV1V1CU16759152101413381116KKC2SB1R1SB3KC1HAUKT1KC1KVS1FU2FU1M708KT1图5-4ZC-23型冲击继电器构成的中央事故信号电路注：KC2线圈在5-11预告信号电路中三、由JC-2型冲击继电器构成（一）JC-2型冲击继电器极化继电器NSNS三、由JC-2型冲击继电器构成（一）JC-2型冲击继电器利用电容充放电启动极化继电器。（1）动作（2）保持（3）返回电容充电充电结束后负电...
