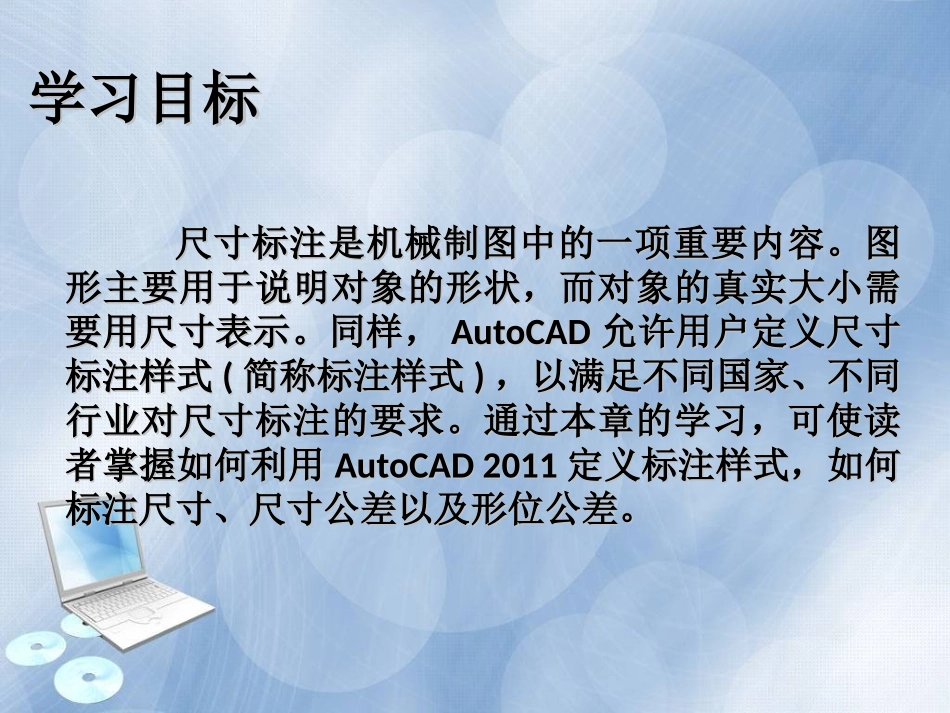

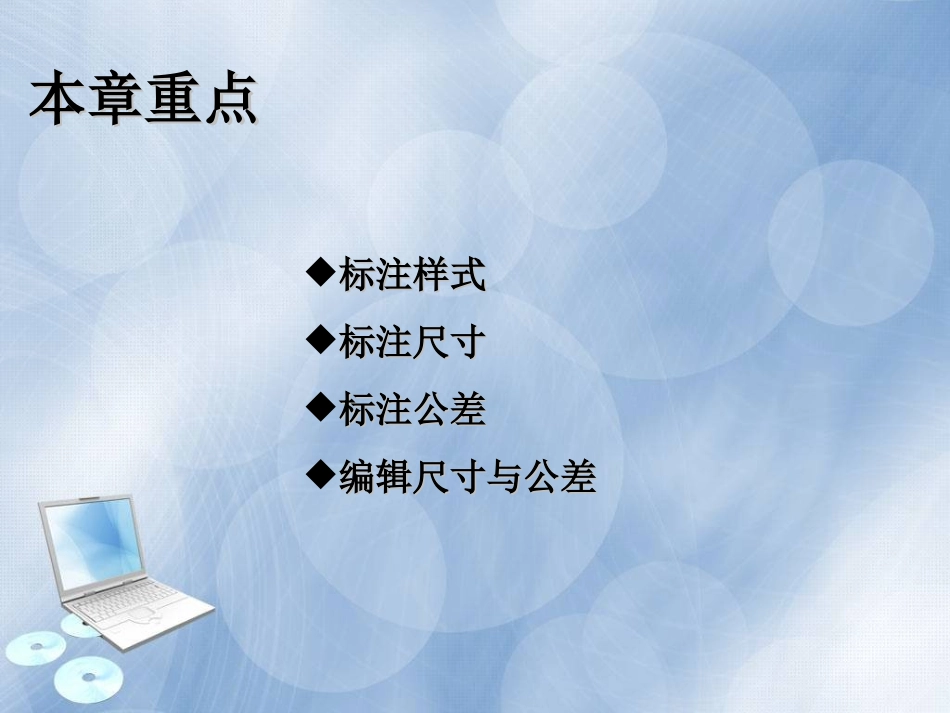

《《AutoCADAutoCAD机械制图实训教程机械制图实训教程(2011(2011版版))》》第第88章章尺寸标注尺寸标注新世纪高职高专规划教材新世纪高职高专规划教材学习目标学习目标尺寸标注是机械制图中的一项重要内容。图尺寸标注是机械制图中的一项重要内容。图形主要用于说明对象的形状，而对象的真实大小需形主要用于说明对象的形状，而对象的真实大小需要用尺寸表示。同样，要用尺寸表示。同样，AutoCADAutoCAD允许用户定义尺寸允许用户定义尺寸标注样式标注样式((简称标注样式简称标注样式))，以满足不同国家、不同，以满足不同国家、不同行业对尺寸标注的要求。通过本章的学习，可使读行业对尺寸标注的要求。通过本章的学习，可使读者掌握如何利用者掌握如何利用AutoCAD2011AutoCAD2011定义标注样式，如何定义标注样式，如何标注尺寸、尺寸公差以及形位公差。标注尺寸、尺寸公差以及形位公差。本章重点本章重点标注样式标注样式标注尺寸标注尺寸标注公差标注公差编辑尺寸与公差编辑尺寸与公差国家标准《机械制图》规定：尺寸由尺寸界线、尺寸线和尺寸数字组成，其中尺寸线是一条细实线，其终端可以是箭头或斜线。在AutoCAD中，AutoCAD将一个完成的尺寸分为尺寸线、尺寸箭头、延伸线(即尺寸界线)和尺寸文字(即尺寸数字)4部分，如下图所示。其中【尺寸箭头】是一个广义的概念，它可以是箭头，也可以是斜线、点或其他标记。8.1尺寸的基本概念在AutoCAD2011中，单击【样式】工具栏上的【标注样式】按钮或【标注】工具栏上的【标注样式】按钮，或者选择【标注】|【标注样式】命令，或者直接执行DIMSTYLE命令，可以启动创建标注样式的操作。执行DIMSTYLE命令，AutoCAD打开【标注样式管理器】对话框，如下图所示。8.2标注样式单击对话框中的【新建】按钮，AutoCAD打开【创建新标注样式】对话框，如下图所示。对话框中，【新样式名】文本框用于指定新样式的名称，【基础样式】下拉列表框用于确定用于创建新样式的基础样式，【注释性】复选框用于确定所定义的标注样式是否为注释性样式，【用于】下拉列表框用来确定新建标注样式的适用范围。列表中有【所有标注】、【线性标注】、【角度标注】、【半径标注】、【直径标注】、【坐标标注】和【引线和公差】等选项。确定了新样式的名称并进行有关设置后，单击【继续】按钮，AutoCAD打开【新建标注样式】对话框，如后图所示。对话框中有【线】、【符号和箭头】、【文字】、【调整】、【主单位】、【换算单位】和【公差】七个选项卡。1.【线】选项卡【线】选项卡用于设置尺寸线和延伸线的格式与属性。2.【符号和箭头】选项卡【符号和箭头】选项卡用于设置尺寸箭头、圆心标记、折断标注、弧长符号、半径折弯标注和线性折弯标注等方面的格式。对应的对话框如下图所示。3.【文字】选项卡【文字】选项卡用于设置尺寸文字的外观、位置以及对齐方式等，如下图所示。4.【调整】选项卡【调整】选项卡用于控制尺寸文字、尺寸线以及尺寸箭头的位置和其他一些特征。如下图所示。5.【主单位】选项卡【主单位】选项卡用于设置主单位的格式、精度以及尺寸文字的前缀和后缀，如下图所示。6.【换算单位】选项卡【换算单位】选项卡用于确定是否使用换算单位以及换算单位的格式，对应的选项卡如下图所示。7.【公差】选项卡【公差】选项卡用于确定是否标注公差，以及如果标注公差，以何种方式进行标注，如下图所示。AutoCAD将尺寸标注分为线性标注、对齐标注、半径标注、直径标注、角度标注、弧长标注、折弯标注、基线标注以及连续标注等多种类型。线性标注用于标注图形对象沿水平方向、垂直方向或指定方向的尺寸，如下图所示。8.3标注尺寸8.3.1线性标注在AutoCAD2011中，单击【标注】工具栏上的【线性】按钮，或者选择【标注】|【线性】命令，或者直接执行DIMLINEAR命令，可以启动标注线性尺寸的操作。执行DIMLINEAR命令，AutoCAD提示：指定第一条延伸线原点或<选择对象>:其中，【指定第一条延伸线原点】选项用于指定第一条延伸线的起点。用户指定起点后，AutoCAD提示：指定第二条延伸线原点:(确定另一条延伸线的起始点位置)指定尺寸线位置或[多行文字(M)/文字(T...
