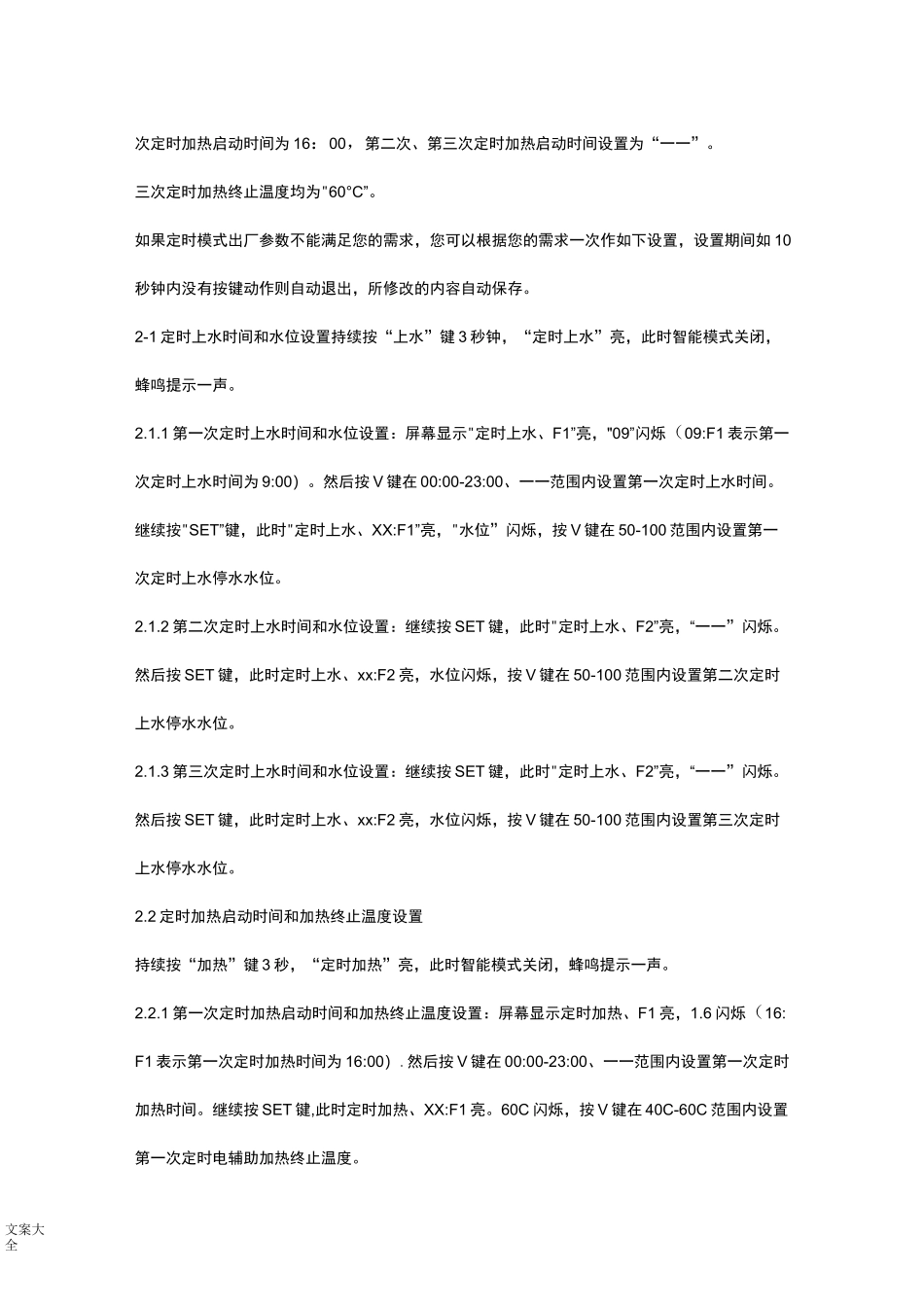

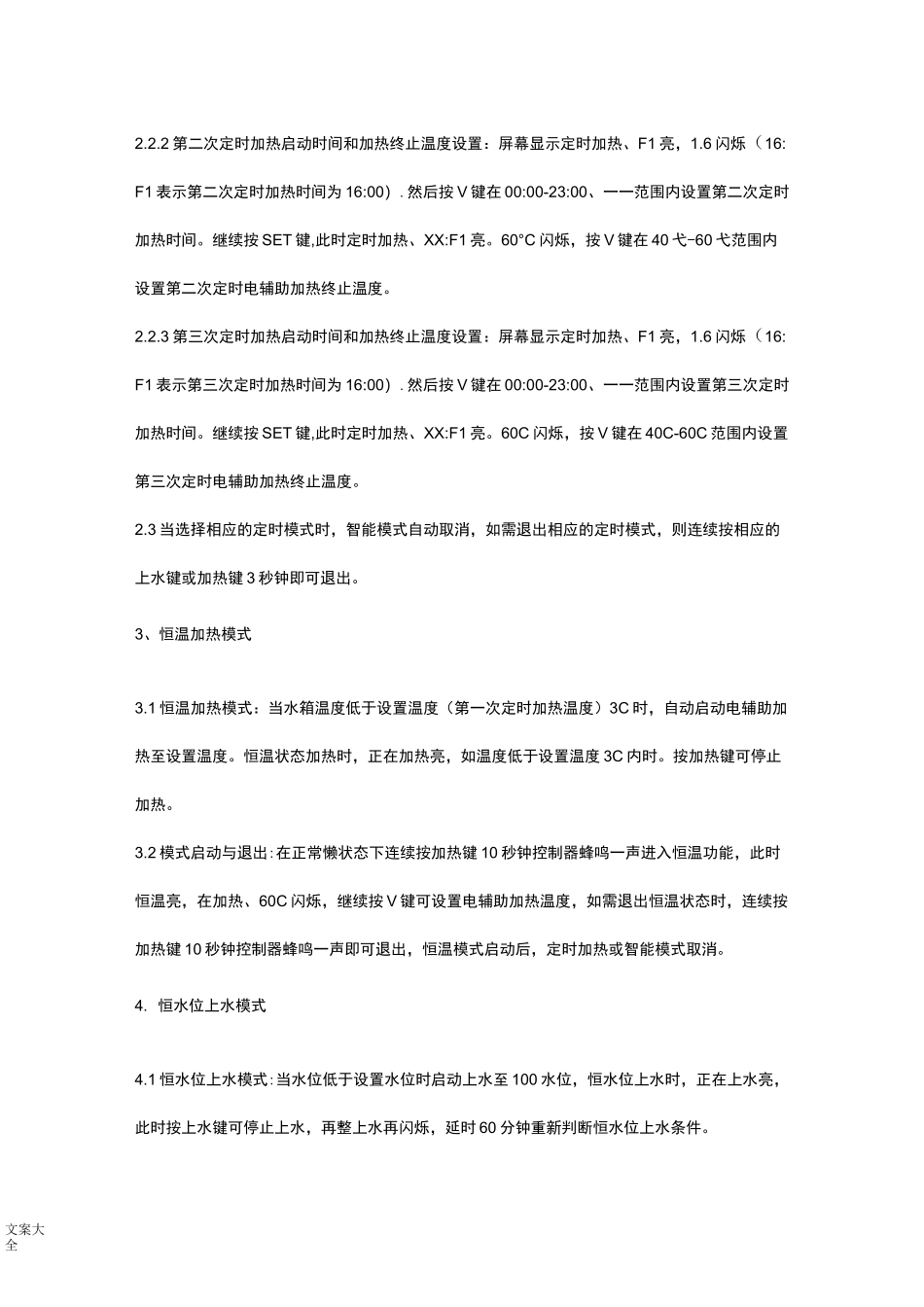

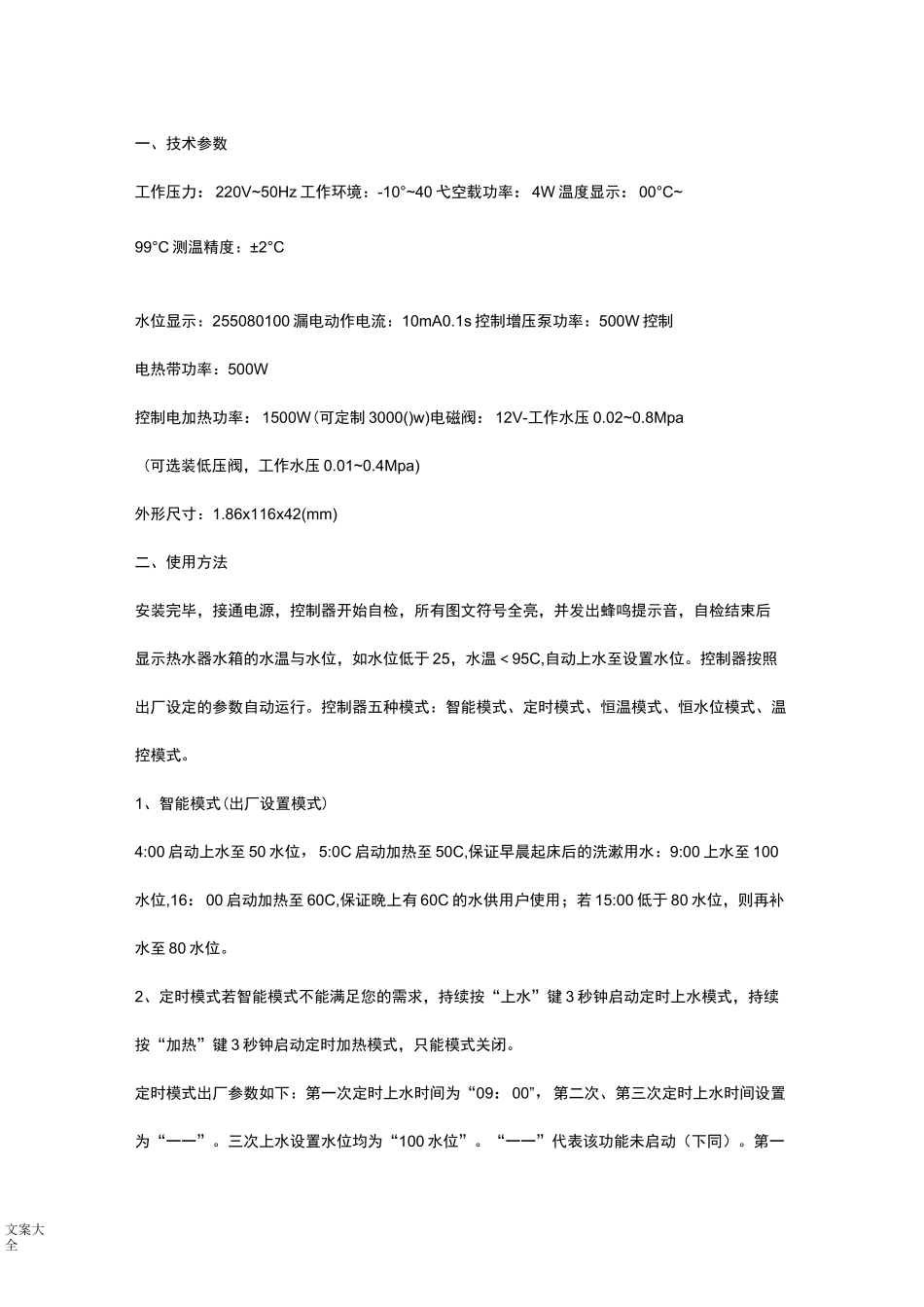

文案大全一、技术参数工作压力:220V~50Hz工作环境:-10°~40弋空载功率:4W温度显示:00°C~99°C测温精度:±2°C水位显示:255080100漏电动作电流:10mA0.1s控制增压泵功率:500W控制电热带功率:500W控制电加热功率:1500W(可定制3000()w)电磁阀:12V-工作水压0.02~0.8Mpa(可选装低压阀,工作水压0.01~0.4Mpa)外形尺寸:1.86x116x42(mm)二、使用方法安装完毕,接通电源,控制器开始自检,所有图文符号全亮,并发出蜂鸣提示音,自检结束后显示热水器水箱的水温与水位,如水位低于25,水温<95C,自动上水至设置水位。控制器按照出厂设定的参数自动运行。控制器五种模式:智能模式、定时模式、恒温模式、恒水位模式、温控模式。1、智能模式(出厂设置模式)4:00启动上水至50水位,5:0C启动加热至50C,保证早晨起床后的洗漱用水:9:00上水至100水位,16:00启动加热至60C,保证晚上有60C的水供用户使用;若15:00低于80水位,则再补水至80水位。2、定时模式若智能模式不能满足您的需求,持续按“上水”键3秒钟启动定时上水模式,持续按“加热”键3秒钟启动定时加热模式,只能模式关闭。定时模式出厂参数如下:第一次定时上水时间为“09:00”,第二次、第三次定时上水时间设置为“一一”。三次上水设置水位均为“100水位”。“一一”代表该功能未启动(下同)。第一文案大全次定时加热启动时间为16:00,第二次、第三次定时加热启动时间设置为“一一”。三次定时加热终止温度均为"60°C”。如果定时模式出厂参数不能满足您的需求,您可以根据您的需求一次作如下设置,设置期间如10秒钟内没有按键动作则自动退出,所修改的内容自动保存。2-1定时上水时间和水位设置持续按“上水”键3秒钟,“定时上水”亮,此时智能模式关闭,蜂鸣提示一声。2.1.1第一次定时上水时间和水位设置:屏幕显示"定时上水、F1”亮,"09”闪烁(09:F1表示第一次定时上水时间为9:00)。然后按V键在00:00-23:00、一一范围内设置第一次定时上水时间。继续按"SET”键,此时"定时上水、XX:F1”亮,"水位”闪烁,按V键在50-100范围内设置第一次定时上水停水水位。2.1.2第二次定时上水时间和水位设置:继续按SET键,此时"定时上水、F2”亮,“一一”闪烁。然后按SET键,此时定时上水、xx:F2亮,水位闪烁,按V键在50-100范围内设置第二次定时上水停水水位。2.1.3第三次定时上水时间和水位设置:继续按SET键,此时"定时上水、F2”亮,“一一”闪烁。然后按SET键,此时定时上水、xx:F2亮,水位闪烁,按V键在50-100范围内设置第三次定时上水停水水位。2.2定时加热启动时间和加热终止温度设置持续按“加热”键3秒,“定时加热”亮,此时智能模式关闭,蜂鸣提示一声。2.2.1第一次定时加热启动时间和加热终止温度设置:屏幕显示定时加热、F1亮,1.6闪烁(16:F1表示第一次定时加热时间为16:00).然后按V键在00:00-23:00、一一范围内设置第一次定时加热时间。继续按SET键,此时定时加热、XX:F1亮。60C闪烁,按V键在40C-60C范围内设置第一次定时电辅助加热终止温度。文案大全2.2.2第二次定时加热启动时间和加热终止温度设置:屏幕显示定时加热、F1亮,1.6闪烁(16:F1表示第二次定时加热时间为16:00).然后按V键在00:00-23:00、一一范围内设置第二次定时加热时间。继续按SET键,此时定时加热、XX:F1亮。60°C闪烁,按V键在40弋-60弋范围内设置第二次定时电辅助加热终止温度。2.2.3第三次定时加热启动时间和加热终止温度设置:屏幕显示定时加热、F1亮,1.6闪烁(16:F1表示第三次定时加热时间为16:00).然后按V键在00:00-23:00、一一范围内设置第三次定时加热时间。继续按SET键,此时定时加热、XX:F1亮。60C闪烁,按V键在40C-60C范围内设置第三次定时电辅助加热终止温度。2.3当选择相应的定时模式时,智能模式自动取消,如需退出相应的定时模式,则连续按相应的上水键或加热键3秒钟即可退出。3、恒温加热模式3.1恒温加热模式:当水箱温度低于设置温度(第一次定时加热温度)3C时,自动启动电辅助加热至设置温度。恒温状态加热时,正在加热亮,如温度低于设置温度3C内时。按加热键可停止加热。3.2模式启动与退出:在正常懒状态下连续按加热键...
