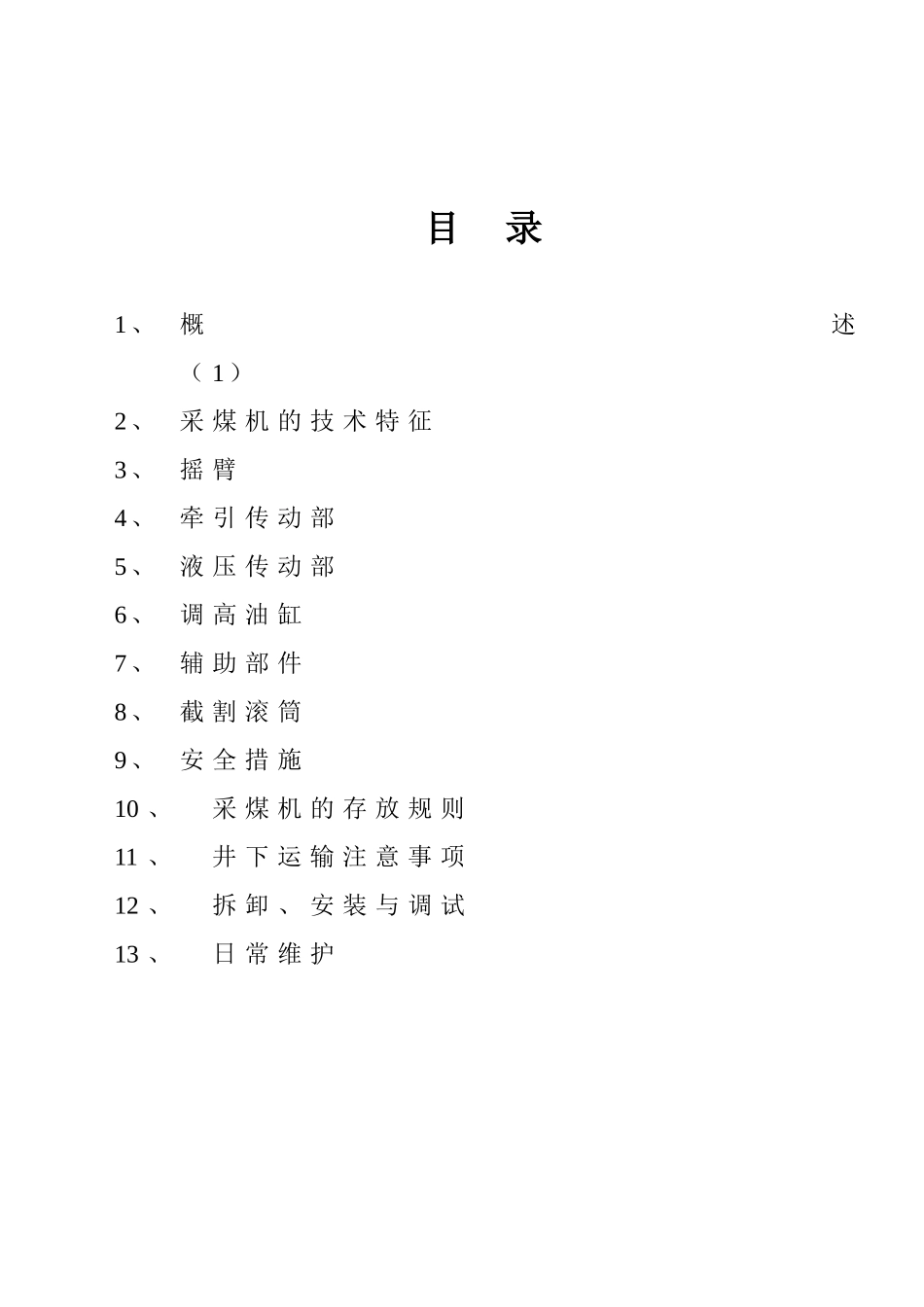

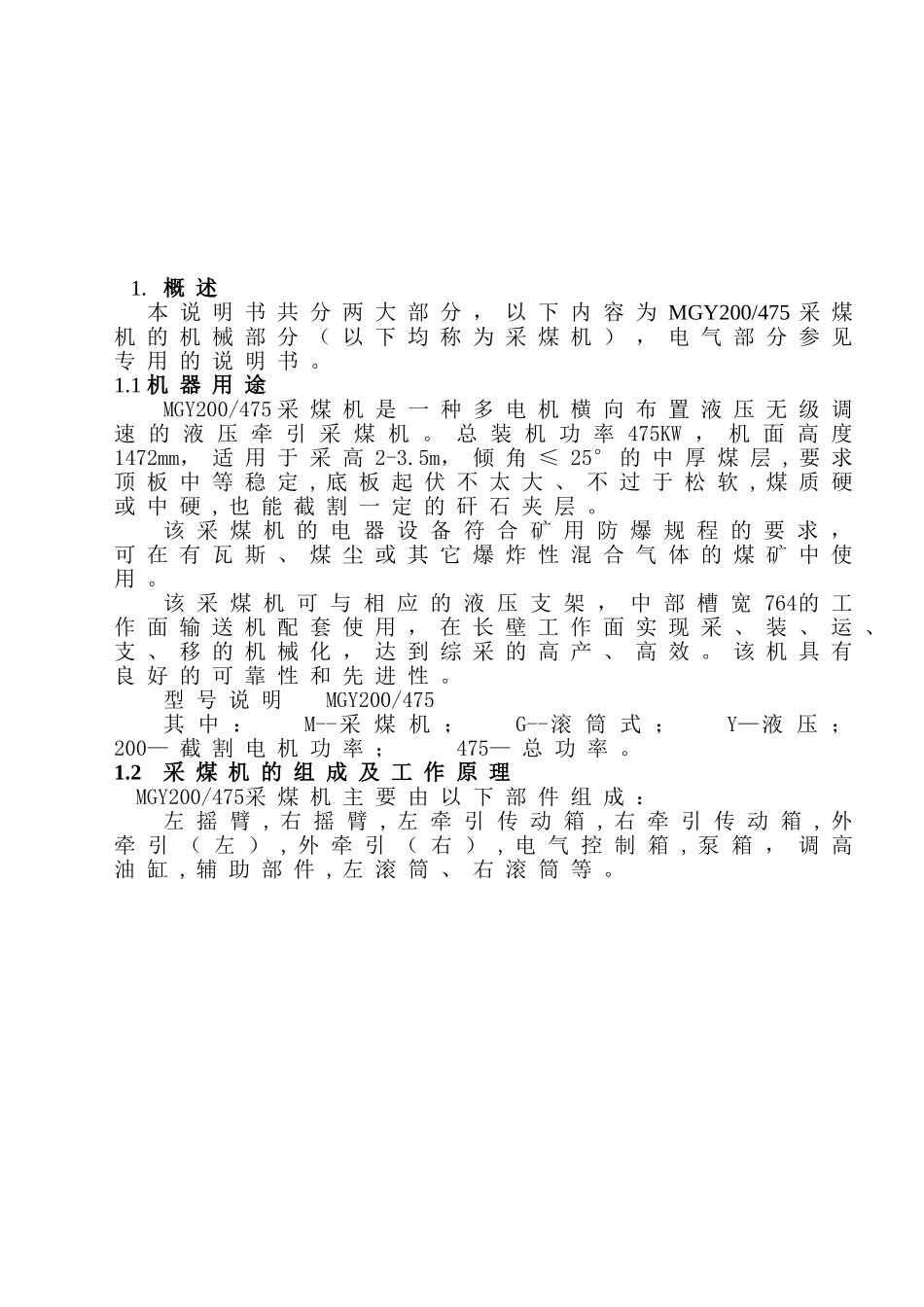

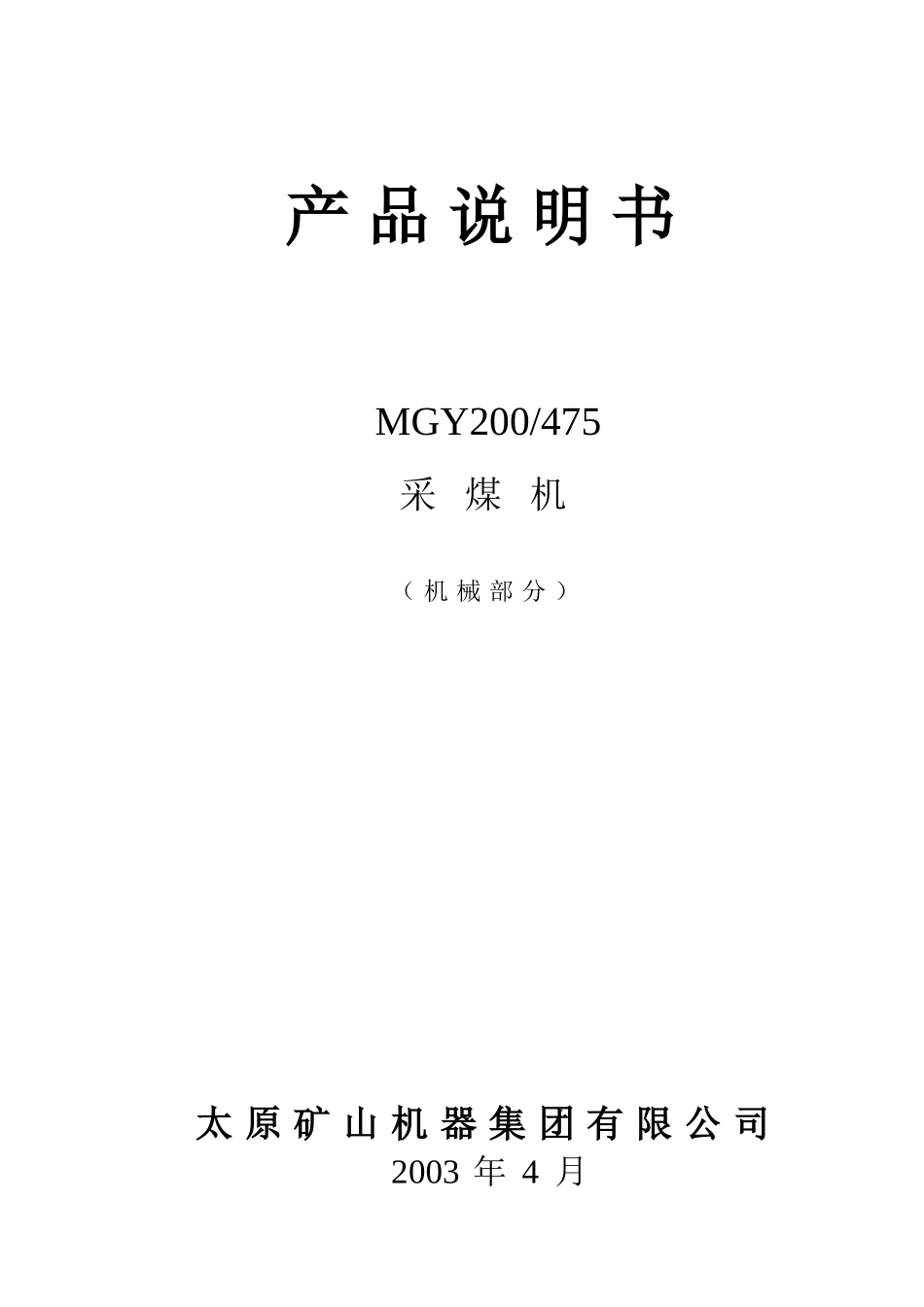

产品说明书MGY200/475采煤机（机械部分）太原矿山机器集团有限公司2003年4月目录1、概述（1）2、采煤机的技术特征3、摇臂4、牵引传动部5、液压传动部6、调高油缸7、辅助部件8、截割滚筒9、安全措施10、采煤机的存放规则11、井下运输注意事项12、拆卸、安装与调试13、日常维护1.概述本说明书共分两大部分，以下内容为MGY200/475采煤机的机械部分（以下均称为采煤机），电气部分参见专用的说明书。1.1机器用途MGY200/475采煤机是一种多电机横向布置液压无级调速的液压牵引采煤机。总装机功率475KW，机面高度1472mm，适用于采高2-3.5m，倾角≤25°的中厚煤层,要求顶板中等稳定,底板起伏不太大、不过于松软,煤质硬或中硬,也能截割一定的矸石夹层。该采煤机的电器设备符合矿用防爆规程的要求，可在有瓦斯、煤尘或其它爆炸性混合气体的煤矿中使用。该采煤机可与相应的液压支架，中部槽宽764的工作面输送机配套使用，在长壁工作面实现采、装、运、支、移的机械化，达到综采的高产、高效。该机具有良好的可靠性和先进性。型号说明MGY200/475其中：M--采煤机；G--滚筒式；Y—液压；200—截割电机功率；475—总功率。1.2采煤机的组成及工作原理MGY200/475采煤机主要由以下部件组成：左摇臂,右摇臂,左牵引传动箱,右牵引传动箱,外牵引（左）,外牵引（右）,电气控制箱,泵箱，调高油缸,辅助部件,左滚筒、右滚筒等。采煤机工作原理为，采煤机由煤壁侧的两个平板滑靴和采空侧的两个导向滑靴分别支承在工作面输送机的铲煤板和销轨上。外牵引中的销轨轮与工作面输送机上的销轨相啮合，泵箱电机通过泵箱和牵引传动系统减速后带动销轨轮转动，从而驱动采煤机沿着工作面输送机向左或向右运行。同时，截割电机通过截割传动系统带动截割滚筒转动，实现截煤和装煤。采煤机各部件组成见图1-1MGY200/475采煤机；采煤机端面及与工作面输送机配套关系见图1-2采煤机端面配套图。1.3采煤机的特点采煤机的主要特点是总体结构为多电机横向布置，牵引方式为液压无级调速销轨式无链牵引，电源电压为1140伏，单电缆供电，以计算机操作、控制并能中文显示运行状态、功能动作及故障检测。下面是该机型一些与其它机型不同之处以及其本身的特点。1.3.1取消了主机架，机身由左牵引传动箱、泵箱及右牵引传动箱三段组成，两段之间采用燕尾槽、楔铁定位，采用高强度螺栓、偏心螺母连接紧固，这样增加了机身下面的过煤高度，缩短了机身长度，提高了采煤机对工作面输送机的水平、垂直弯曲的适应性。经过三机配套，可以调整机面高度（机面高度可随销轨中心的降低而降低）。1.3.2整机采用多电机驱动、电机横向布置。左、右摇臂分别由各自的电机驱动，牵引（调高、制动）由单独的电机驱动，减少部件之间的复杂传动关系。每个电机都可以从采空侧抽出，更换容易、维修方便。1.3.3牵引传动箱箱体采用铸钢件，是主要的连接部件，它与摇臂铰接；与外牵引连接；与泵箱连接；与调高油缸缸尾铰接；与煤壁侧滑靴连接。该采煤机上的所有截割反力、牵引力、油缸的支承力、采煤机的限位导向力均由牵引传动箱箱体承受。1.3.4泵箱箱体采用整体铸钢件。其右部为泵箱，包括电机、传动、泵阀等；左部为一框架，内装采煤机电气控制箱，并为采煤机机身前后沟通布设管路提供了通道，电气控制箱可从采空侧抽出。1.3.5摇臂为悬挂铰接与牵引传动箱箱体相联接，无回转轴承及齿轮啮合环节，摇臂功率大，输出轴转速适宜。1.3.6牵引方式为销轨式无链牵引系统，牵引力大，工作平稳可靠。1.3.7采用镐型截齿强力滚筒，减少了截齿的消耗，提高了滚筒的使用寿命，并且提高了块煤率。1.3.8电气控制系统简单可靠，对运行状态随时检测，显示在显示屏上，适应国内煤矿使用。1.3.9水路系统的主要元件都是集中在集成块上，管路连接点少，维护简单方便。1.3.10调高油缸设计为近水平推、拉状态，受力状况好，坚固耐用。1.3.11传动系统中的轴承等均选用质量可靠的进口产品，传动系统动密封处采用氟橡胶,质量可靠,提高了机器的使用寿命。1.4执行标准、生产许可等1.4.1本产品设计、制造、检验等执行有关国家标准、前煤炭部标准以及企业标准。1.4.2我公司具有前国家煤炭工业局、中...
