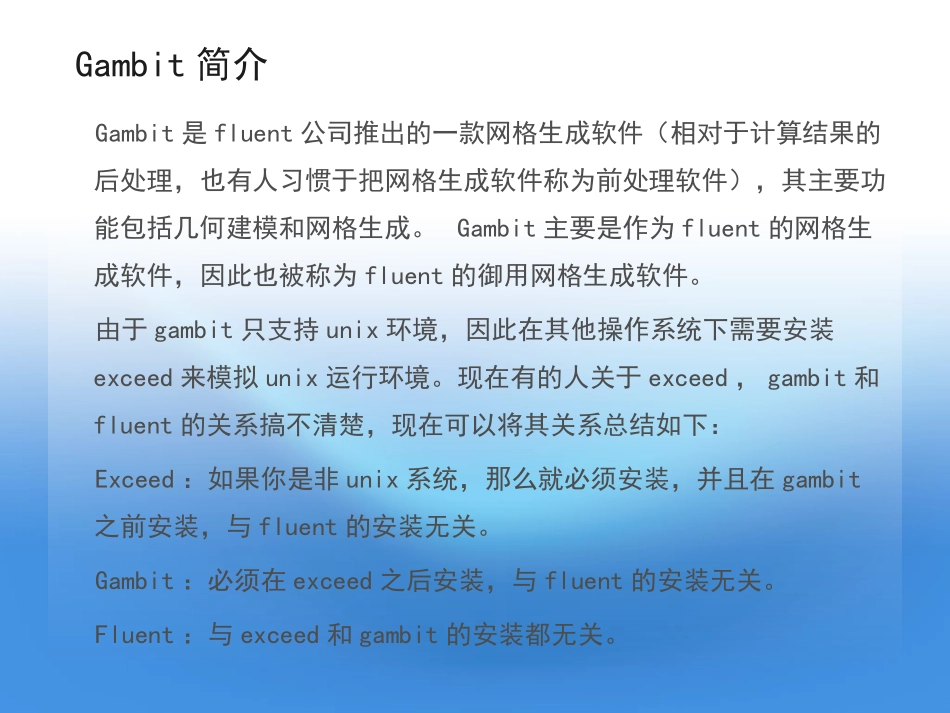

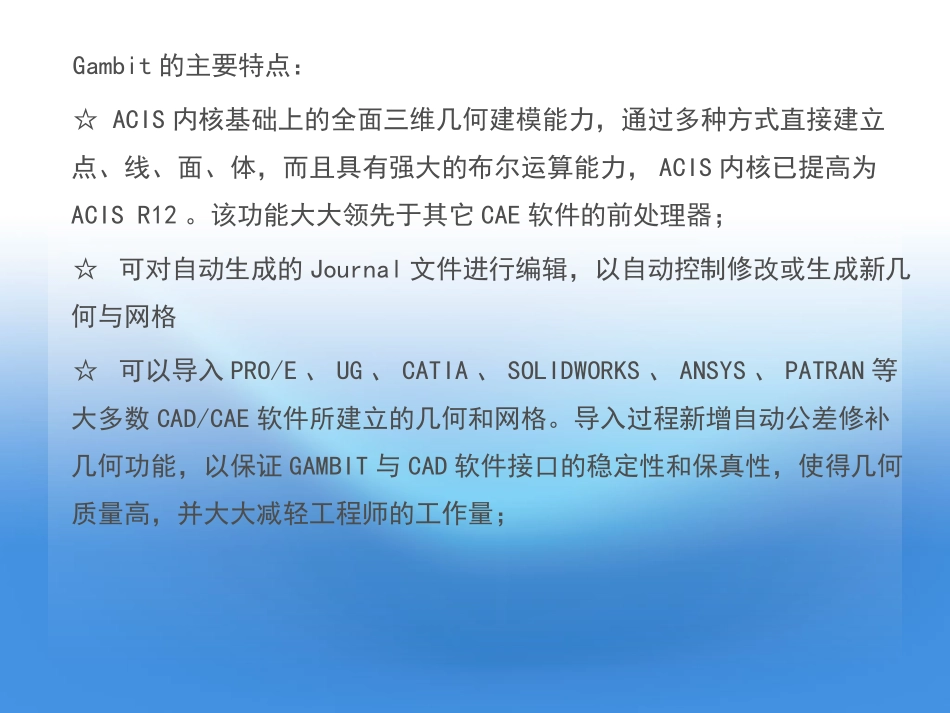

Gambit简介Gambit是fluent公司推出的一款网格生成软件（相对于计算结果的后处理，也有人习惯于把网格生成软件称为前处理软件），其主要功能包括几何建模和网格生成。Gambit主要是作为fluent的网格生成软件，因此也被称为fluent的御用网格生成软件。由于gambit只支持unix环境，因此在其他操作系统下需要安装exceed来模拟unix运行环境。现在有的人关于exceed，gambit和fluent的关系搞不清楚，现在可以将其关系总结如下：Exceed：如果你是非unix系统，那么就必须安装，并且在gambit之前安装，与fluent的安装无关。Gambit：必须在exceed之后安装，与fluent的安装无关。Fluent：与exceed和gambit的安装都无关。Gambit的主要特点：☆ACIS内核基础上的全面三维几何建模能力，通过多种方式直接建立点、线、面、体，而且具有强大的布尔运算能力，ACIS内核已提高为ACISR12。该功能大大领先于其它CAE软件的前处理器；☆可对自动生成的Journal文件进行编辑，以自动控制修改或生成新几何与网格☆可以导入PRO/E、UG、CATIA、SOLIDWORKS、ANSYS、PATRAN等大多数CAD/CAE软件所建立的几何和网格。导入过程新增自动公差修补几何功能，以保证GAMBIT与CAD软件接口的稳定性和保真性，使得几何质量高，并大大减轻工程师的工作量；☆PRO/E、CATIA等直接接口，使得导入过程更加直接和方便；☆强大的几何修正功能，在导入几何时会自动合并重合的点、线、面；新增几何修正工具条，在消除短边、缝合缺口、修补尖角、去除小面、去除单独辅助线和修补倒角时更加快速、自动、灵活，而且准确保证几何体的精度；☆G/TURBO模块可以准确而高效的生成旋转机械中的各种风扇以及转子、定子等的几何模型和计算网格；☆强大的网格划分能力，可以划分包括边界层等CFD特殊要求的高质量网格。GAMBIT中专用的网格划分算法可以保证在复杂的几何区域内直接划分出高质量的四面体、六面体网格或混合网格☆先进的六面体核心(HEXCORE)技术是GAMBIT所独有的，集成了笛卡尔网格和非结构网格的优点，使用该技术划分网格时更加容易，而且大大节省网格数量、提高网格质量；☆居于行业领先地位的尺寸函数（Sizefunction）功能可使用户能自主控制网格的生成过程以及在空间上的分布规律，使得网格的过渡与分布更加合理，最大限度地满足CFD分析的需要；☆GAMBIT可高度智能化地选择网格划分方法，可对极其复杂的几何区域划分出与相邻区域网格连续的完全非结构化的混合网格；☆可为FLUENT、POLYFLOW、FIDAP、ANSYS等解算器生成和导出所需要的网格和格式。gambit基本操作和功能模块介绍主菜单操作工具栏控制工具栏信息显示区解释区File菜单新建、打开、保存、另存为格式为dbs文件打印图片可以打印图片或者输出图片文件格式可为PostScript,BMP,TIF等运行Journal/清除Journal可以直接编辑journal文件能够直接加载journal文件可以清除目前的journal文件导入可以导入多种不同格式的文件导出可以导出多种不同格式的文件Edit菜单EditTitle（修改题头）题头在打印的时候会被显示出来EditFile（修改文件）能够运行编辑器EditParameters（修改参数）能够定义，修改参数EditDefaults（修改默认值）能够修改软件的相关默认值能够加载，修改和保存配置文件Undo/Redo（撤销/重复）求解器菜单选择相关求解器操作工具栏实体工具栏：点、边、面、体、组网格工具栏：边界层、边节点、面网格、体网格、组边界条件工具栏：边界、域附加工具栏：坐标系、尺寸函数、turbo工具、实体修补、自定义控制工具栏使实体全屏以实体中心为旋转中心旋转以鼠标点击点为旋转中心旋转显示窗口选择点击右键，可以显示其它选项改变光照实体标注的附加信息对图片描述插入箭头和文本（按住shift+鼠标左键选择位置，然后shift+右键确定这个地球人都知道视图方向反向垂直于面前一个视图方向显示属性阴影显示按照实体来显示颜色按照连接性(连通性)来显示颜色检查网格列表选择框，黄色代表被激活选择框选项文本输入区复选框菜单按钮鼠标的用法：鼠标左键：旋转（按住不放）鼠标中键：平移（按住不放）鼠标右键：缩放（上下移动）、旋转（左右移动）Ctrl+左键：放大...
