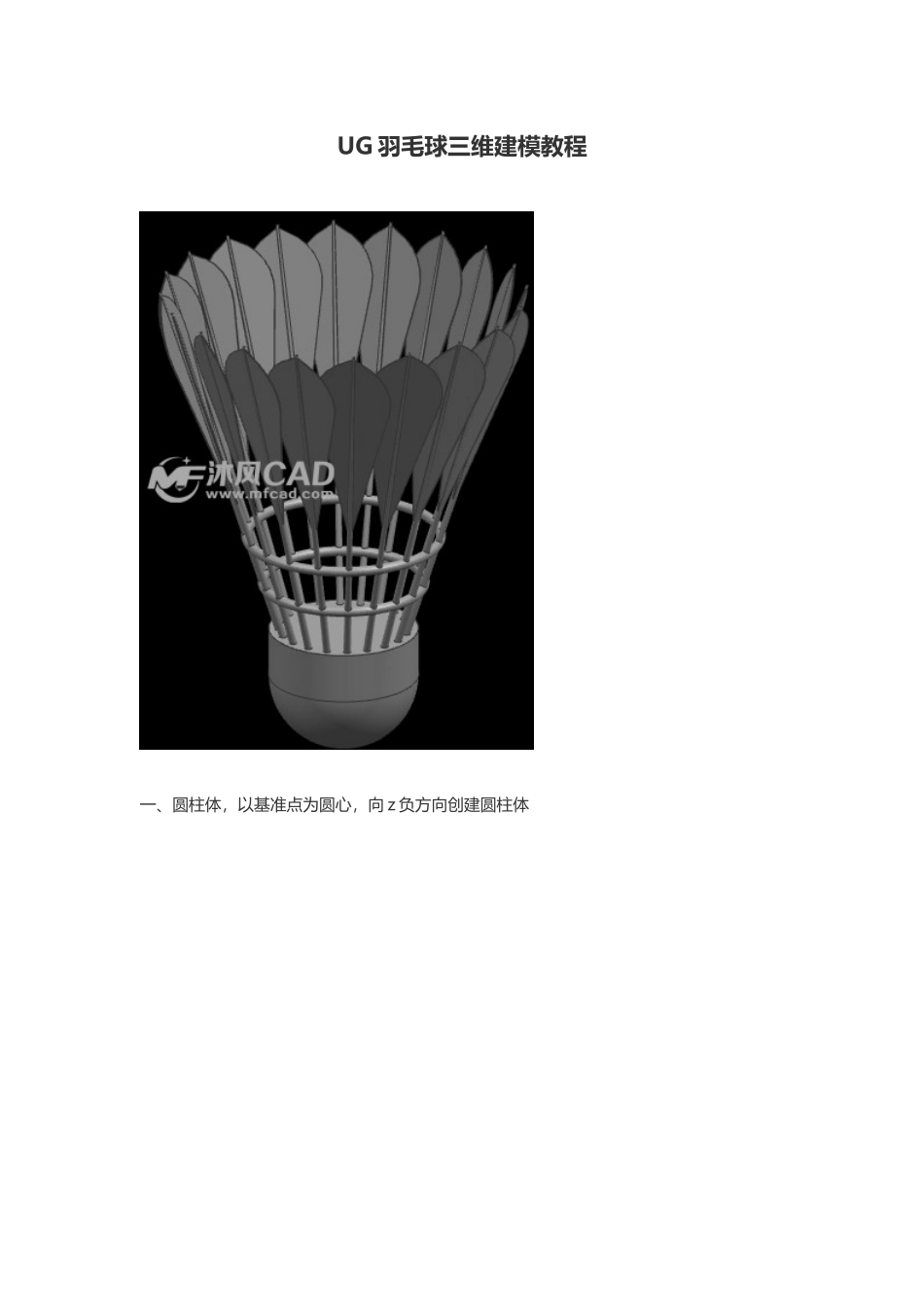

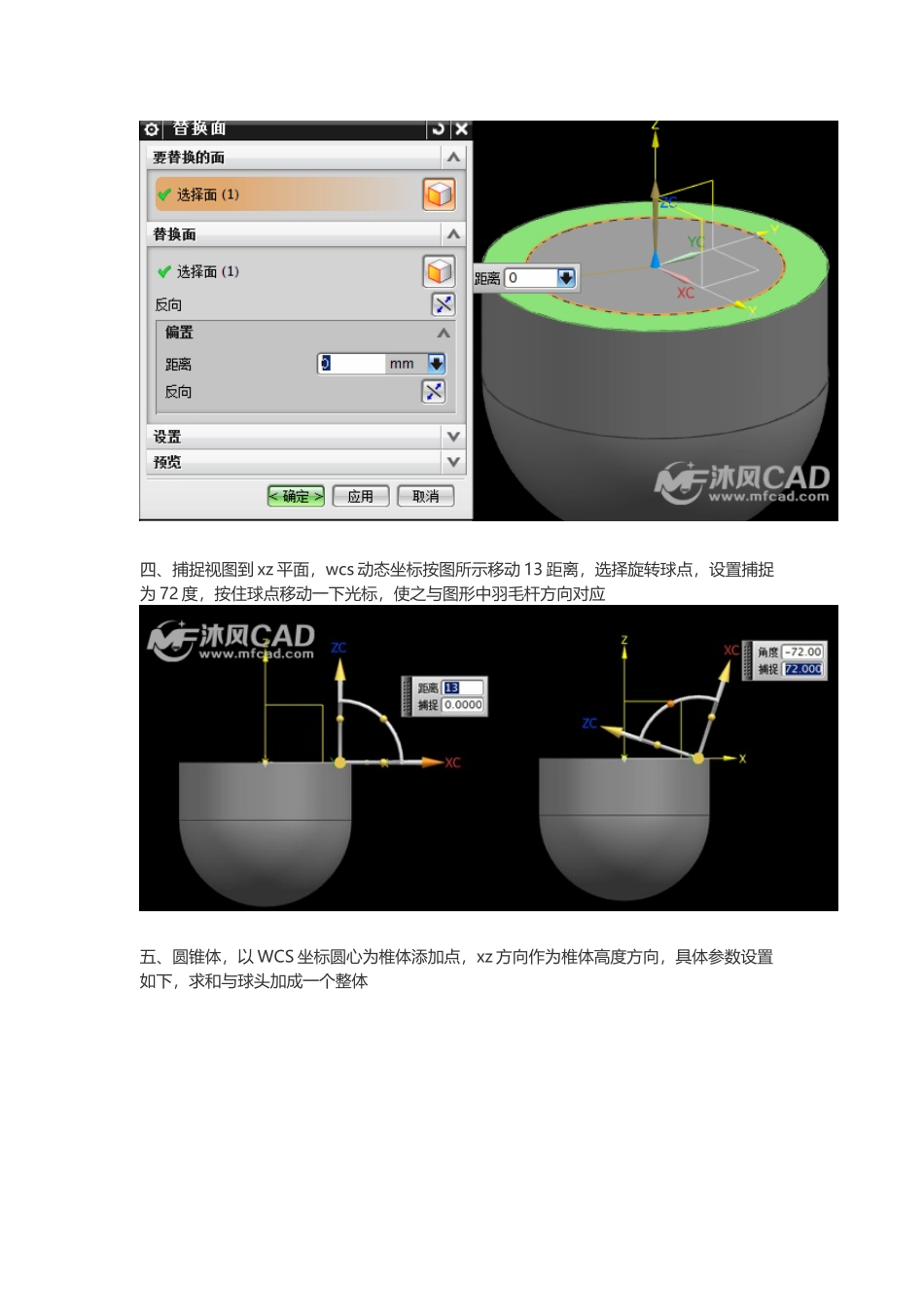

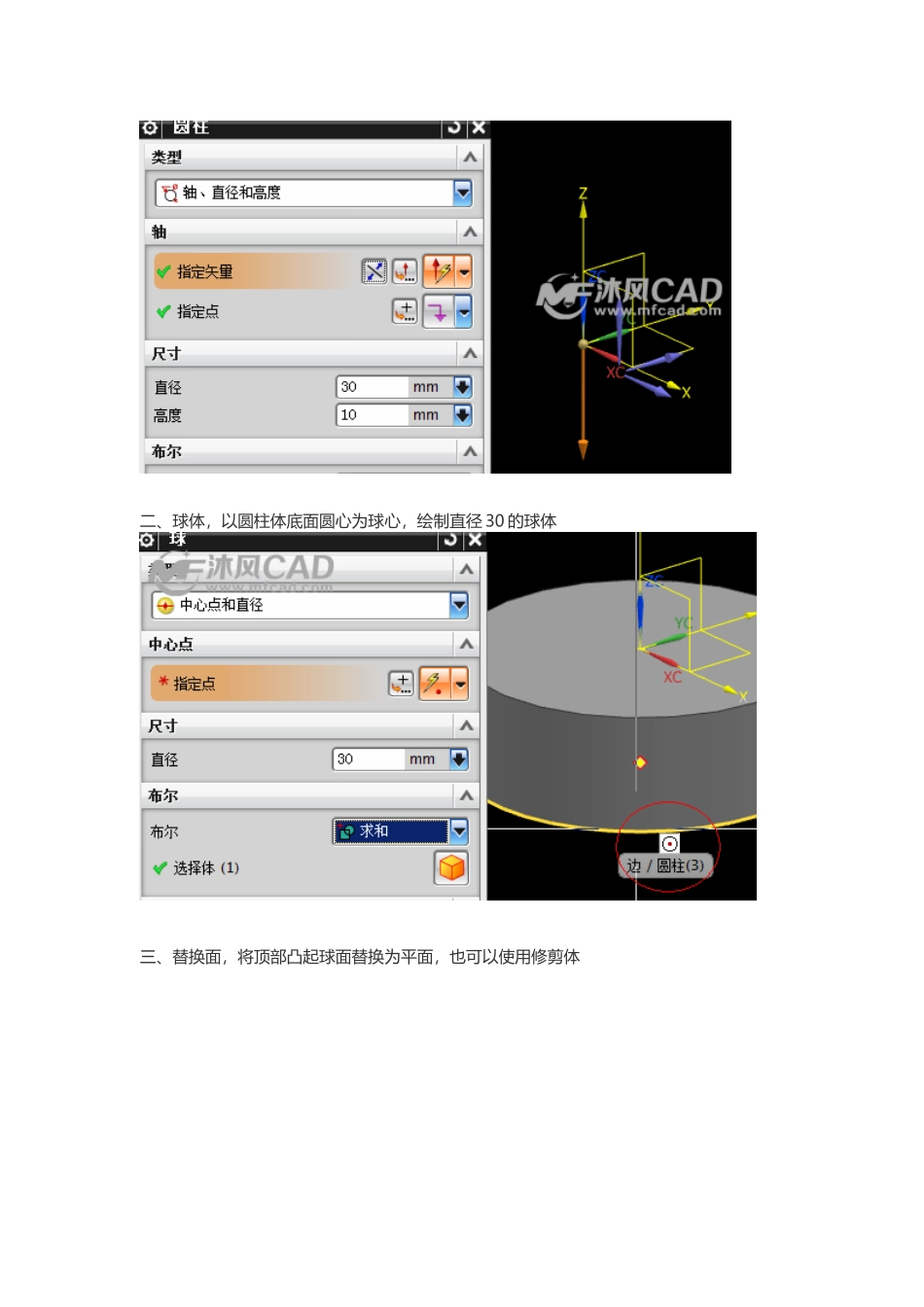

UG羽毛球三维建模教程一、圆柱体，以基准点为圆心，向z负方向创建圆柱体二、球体，以圆柱体底面圆心为球心，绘制直径30的球体三、替换面，将顶部凸起球面替换为平面，也可以使用修剪体四、捕捉视图到xz平面，wcs动态坐标按图所示移动13距离，选择旋转球点，设置捕捉为72度，按住球点移动一下光标，使之与图形中羽毛杆方向对应五、圆锥体，以WCS坐标圆心为椎体添加点，xz方向作为椎体高度方向，具体参数设置如下，求和与球头加成一个整体六、草图拉伸，点击拉伸截面线右侧草图进入按钮，不用设置草图平面，软件自动默认的绘图平面就是xy平面，所以直接确定，就可以进入绘图平面1、形似草图，直线方式绘制直线，圆弧绘制圆弧，再做相切约束2、草图两头端点约束点到线上，直接选择两个点，再选择草图轴，进行约束；镜像曲线，以草图轴，进行镜像；圆角对头部尖点位置进行圆角3、自动标注尺寸，按照图形在相似草图里进行相应标注4、锁定图形（延迟评估），再点击自动标注，选择列表对话框，进行修改尺寸，回车确定数值，关闭标注对话框，解锁图形，再次点击延迟评估按钮5、完成草图，返回拉伸，设置对称拉伸七、替换面，将椎体底面替换到球头上表面上八、移动面，x为旋转矢量，椎体顶部圆心为轴点，对整个羽毛面进行选择九、阵列面，圆形阵列，z基准轴为旋转轴，数量20个，没两个之间角度设置为360/20十、将WCS坐标系设置会绝对坐标位置，再利用WCS动态z方向移动10十一、相交曲线，三点确定一个圆弧，因此选择三个羽毛杆的椎体面，选择wcs中xy面作为相交平面十二、曲线工具，圆弧，选择WCS中的xy平面，捕捉上面三个小圆弧圆心作为圆上三个点，完成圆弧，注意设置为整圆十三、管道，设置为2，求和，注意20位置的圆环制作方向此处省略参考资料：作者：速拧发布时间：2013-09-27
