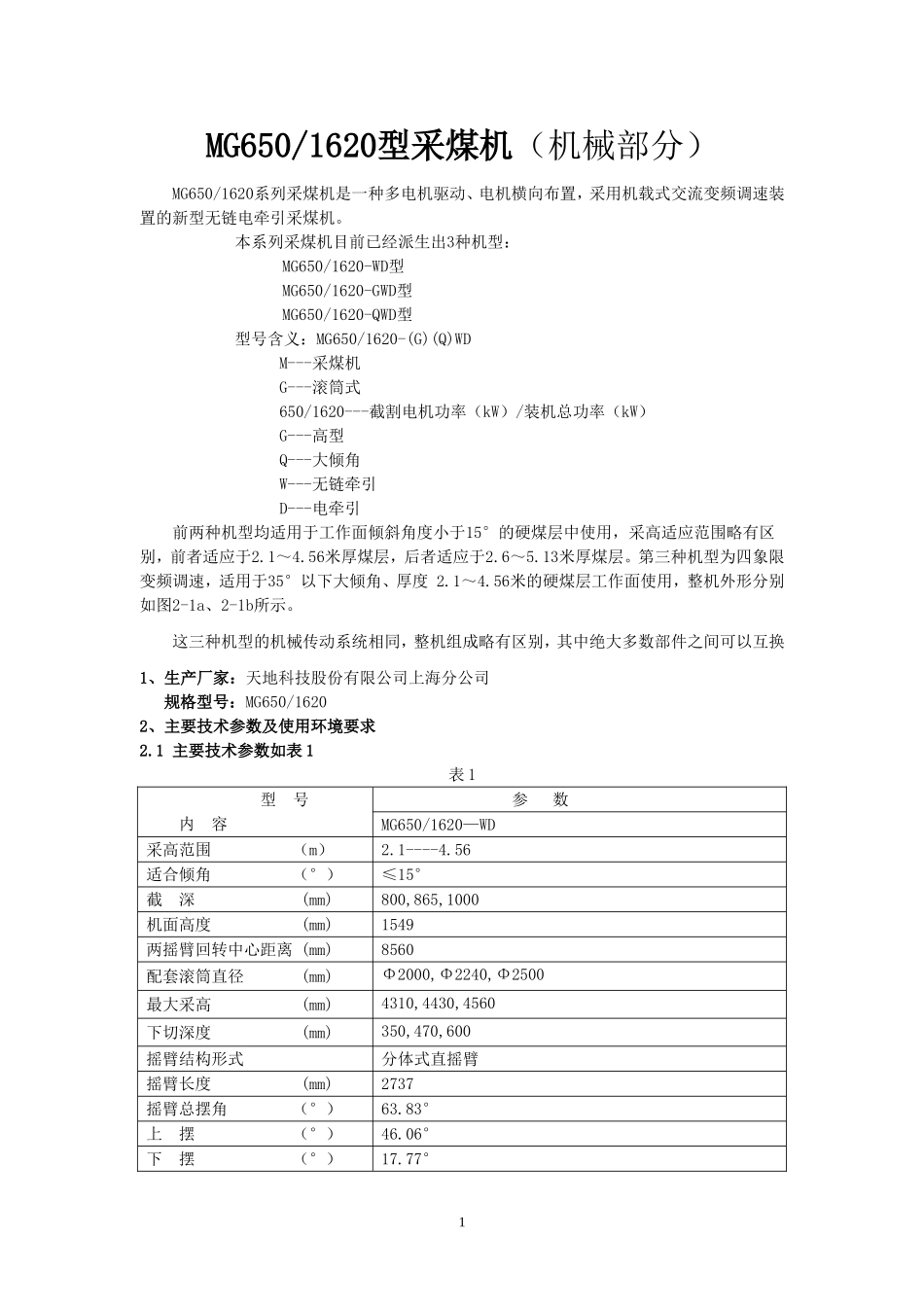

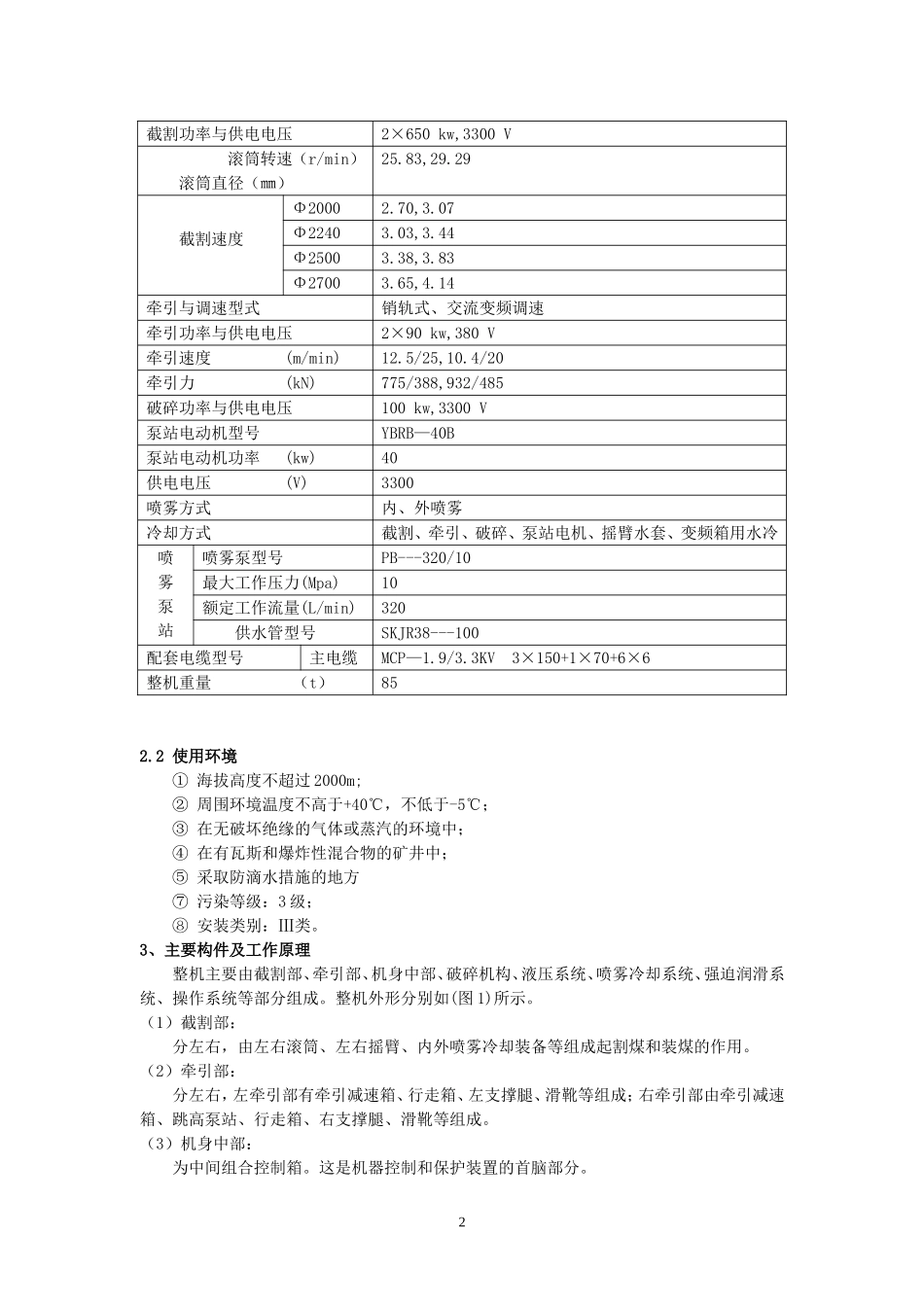

MG650/1620型采煤机（机械部分）MG650/1620系列采煤机是一种多电机驱动、电机横向布置，采用机载式交流变频调速装置的新型无链电牵引采煤机。本系列采煤机目前已经派生出3种机型：MG650/1620-WD型MG650/1620-GWD型MG650/1620-QWD型型号含义：MG650/1620-(G)(Q)WDM---采煤机G---滚筒式650/1620---截割电机功率（kW）/装机总功率（kW）G---高型Q---大倾角W---无链牵引D---电牵引前两种机型均适用于工作面倾斜角度小于15°的硬煤层中使用，采高适应范围略有区别，前者适应于2.1～4.56米厚煤层，后者适应于2.6～5.13米厚煤层。第三种机型为四象限变频调速，适用于35°以下大倾角、厚度2.1～4.56米的硬煤层工作面使用，整机外形分别如图2-1a、2-1b所示。这三种机型的机械传动系统相同，整机组成略有区别，其中绝大多数部件之间可以互换1、生产厂家：天地科技股份有限公司上海分公司规格型号：MG650/16202、主要技术参数及使用环境要求2.1主要技术参数如表1表1型号内容参数MG650/1620—WD采高范围（m）2.1----4.56适合倾角（°）≤15°截深(mm)800,865,1000机面高度(mm)1549两摇臂回转中心距离(mm)8560配套滚筒直径(mm)Φ2000,Φ2240,Φ2500最大采高(mm)4310,4430,4560下切深度(mm)350,470,600摇臂结构形式分体式直摇臂摇臂长度(mm)2737摇臂总摆角（°）63.83°上摆（°）46.06°下摆（°）17.77°1截割功率与供电电压2×650kw,3300V滚筒转速（r/min）滚筒直径（㎜）25.83,29.29截割速度Φ20002.70,3.07Φ22403.03,3.44Φ25003.38,3.83Φ27003.65,4.14牵引与调速型式销轨式、交流变频调速牵引功率与供电电压2×90kw,380V牵引速度(m/min)12.5/25,10.4/20牵引力(kN)775/388,932/485破碎功率与供电电压100kw,3300V泵站电动机型号YBRB—40B泵站电动机功率(kw)40供电电压(V)3300喷雾方式内、外喷雾冷却方式截割、牵引、破碎、泵站电机、摇臂水套、变频箱用水冷喷雾泵站喷雾泵型号PB---320/10最大工作压力(Mpa)10额定工作流量(L/min)320供水管型号SKJR38---100配套电缆型号主电缆MCP—1.9/3.3KV3×150+1×70+6×6整机重量（t）852.2使用环境①海拔高度不超过2000m;②周围环境温度不高于+40℃，不低于-5℃；③在无破坏绝缘的气体或蒸汽的环境中；④在有瓦斯和爆炸性混合物的矿井中；⑤采取防滴水措施的地方⑦污染等级：3级；⑧安装类别：Ⅲ类。3、主要构件及工作原理整机主要由截割部、牵引部、机身中部、破碎机构、液压系统、喷雾冷却系统、强迫润滑系统、操作系统等部分组成。整机外形分别如(图1)所示。（1）截割部：分左右，由左右滚筒、左右摇臂、内外喷雾冷却装备等组成起割煤和装煤的作用。（2）牵引部：分左右，左牵引部有牵引减速箱、行走箱、左支撑腿、滑靴等组成；右牵引部由牵引减速箱、跳高泵站、行走箱、右支撑腿、滑靴等组成。（3）机身中部：为中间组合控制箱。这是机器控制和保护装置的首脑部分。2（4）破碎机构：由臂架、破碎电机、破碎传动机构、破碎滚筒、护罩（分左右选用）组成，用以破碎大块煤。（5）液压系统：由泵电机、双链齿轮泵、液压泵站、过滤器等组成，用以事先要比、破碎机、顶护板的升降。（6）喷雾冷却系统由喷雾泵站、反冲洗过滤器、节流阀、减压阀、安全阀、流量计、流量压力开关等组成，用以冷却和喷雾降尘。（7）强迫润滑系统：由泵马达、重力换向阀、过滤器等组成，用以对摇臂行星头和齿轮传动箱上部提供强迫润滑。（8）操作系统本系列采煤机有三种操作方式：a．手动操作：操作点在调高泵和电控箱面板上；b．左右断头站操作：电按钮集中在端头站上，并分别固定在机器两端；c．无线电离机操作：司机随身携带无线电遥控起，可以在离机身一定范围内的任何位置操作机器。这三种操作的功能均能实现对整机的不同程度的各种控制，如割电机的开停，控制摇臂破碎机、顶护板的升降，机器的牵引方向和速度，以及停机等。其主要特点如下：（1）采用多电机驱动，截割电机横向布置在摇臂上。摇臂与机身通过销轴交接，没有动力船底，全部采用正齿轮传动，结构简化；（2）采用分体式直摇臂结构，左右摇臂处过渡架不能通用外，其余部分可以互换。（3）主机身分三段，取消底...
