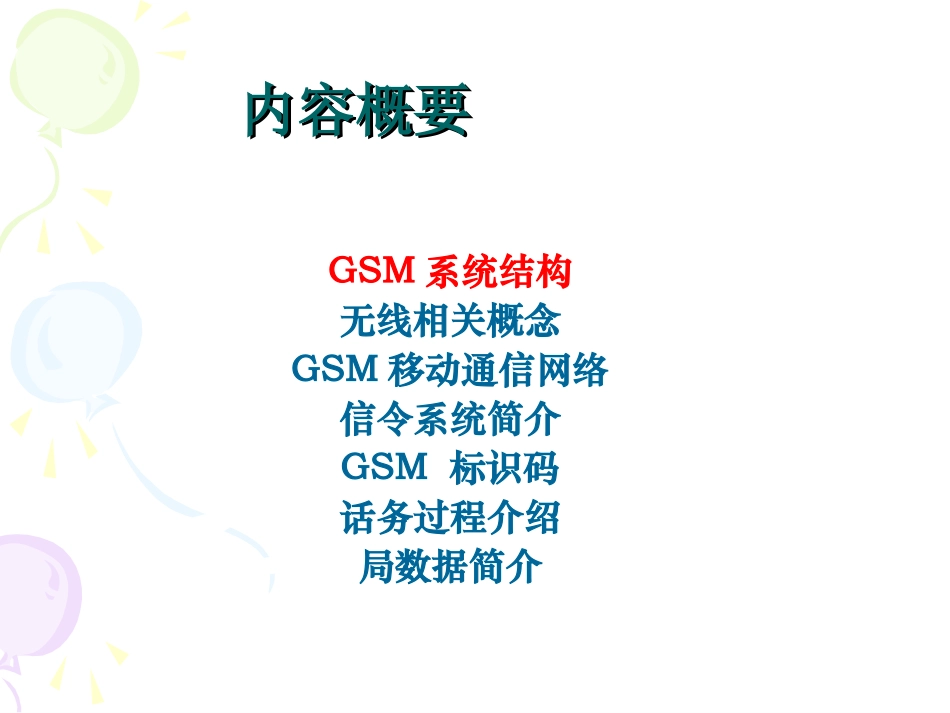

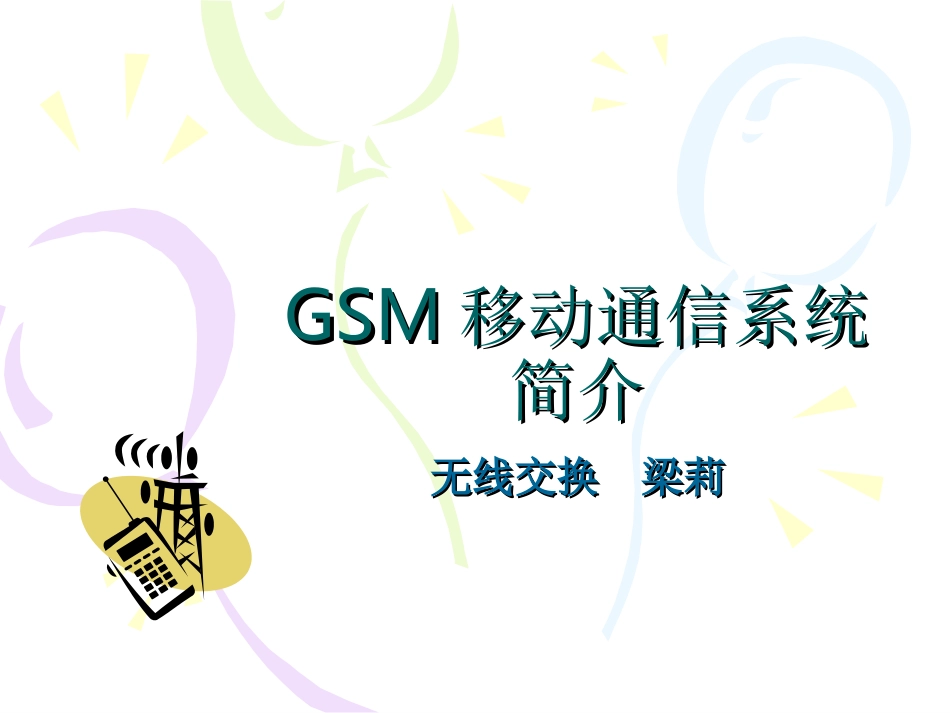

GSMGSM移动通信系统移动通信系统简介简介无线交换梁莉无线交换梁莉内容概要内容概要GSM系统结构无线相关概念GSM移动通信网络信令系统简介GSM标识码话务过程介绍局数据简介MSBTSBTSBTSBSCMSCHLRVLROMC”R”UmInterfaceUmInterfaceAbisInterfaceAbisInterfaceAInterfaceAInterfaceBSSBSSOMC”S”BTSEIRSSSSIWFAUCGSMGSM系统结构系统结构MS-MS-移动台移动台MS=ME+SIM(SubscriberIdentifyModule)ME:TX、RX、信号处理、信号测量（SS+SQ)•Idle:小区选择•Busy:HO(本小区SS+SQ,相邻小区SS)SIM卡:•固定数据：IMSI,MSISDN,AuthParaKi•临时数据：(LAI,Kc:Rand+Ki+A8)•服务数据：(B.S+S.S.)BSSBSS(BaseStationSystem)(BaseStationSystem)基站系统基站系统完成所有与无线相关的功能。保障无线发送和管理无线资源BSS=BSC+BTSBSS-BSS-BTSBTS（（基站收发信机基站收发信机))移动用户与系统间的I/FRadioT/R无线信号收发Signalprocessing信号处理Measurement信号测量（SS+SQ)BSSBSS--BSCBSC：基站控制器：基站控制器无线信道分配MS的HO越区切换动态功率调解（MS+BTS)小交换机，连接BTS到MSCBSC的操作维护功能SSSS(SwitchSystem)(SwitchSystem)交换子系统交换子系统呼叫建立，必要的移动性管理SS=MSC+VLR+HLR+AUCMSC:(MobileServiceSwitchingSystem)移动业务交换中心完成所有交换相关功能（callsetup,callrouting,supervision,releasing)计费功能鉴权、加密功能分配TMSI控制BSC与其它节点通信功能（HLR/VLR/MSCs)控制MS的位置更新，配合BSC完成BSC间、MSC间的越区切换SS-SS-MSCMSCSS-GMSCSS-GMSCI/F功能：（连接本通信网与其它通信网络的交换机）漫游查询MSRN:MT呼叫时,向HLR询问用户位置信息路由功能SSSS--VLRVLR(VisitorLocationRegister(VisitorLocationRegister））VLR：拜访位置寄存器负责存储和更新该VLR所管辖的地区中的移动用户－MSC用户识别码：IMSI,TMSI用户状态信息：idle,busy,deteach用户位置信息：LAI附加服务数据(如呼叫转移）主要从HLR拷贝而来临时性存储HLR：归属位置寄存器存储全部“归属用户”的信息:-Operator用户识别码：IMSI，MSISDN附加用户服务数据用户位置信息：MSC地址Triplet鉴权加密参数永久存储与其它节点通信（MSC/VLR/AUC/GMSC)SSSS--HLRHLR(HomeLocationRegister(HomeLocationRegister））SSSS--AUCAUC(AuthenticationCenter(AuthenticationCenter））存储各用户密钥Ki,产生用于鉴权的参数RAND和SRES与HLR通信，传递Triplet（RAND、SRES、Kc)GSMGSM系统中的接口表系统中的接口表接口名定位用途接口名定位用途UmMS-BTS无线接口EMSC-SM-GMSC短消息传输AbisBTS-BSC多种MSC-MSC切换ABSC-MSC多种GVLR-HLR用户信息管理CGMSC-HLR主叫HLR寻址FMSC-EIR手机身份验证SM-GMSC-HLR主叫短消息寻址BMSC-VLR多种DVLR-HLR本地和用户信息管理HHLR-AUC鉴权数据交换关键的通信质量指标关键的通信质量指标接通率：指用户应答、被叫用户忙、被叫用户不应答、用户不可及（包括被叫不在服务区、被叫呼入限制、拔电池、关机）的次数与总有效呼叫次数之比掉话率：指在用户通话过程中，出现掉话的概率无线信道拥塞率：指由于无线信道（包括话音和信令信道）出现拥塞，而导致业务失败的概率。试呼次数溢出次数：占不上中继电路占用次数接通次数应答次数话务量话务量定义：在单位时间（1小时）内，平均呼叫次数每次呼叫平均占用信道的时间单位：爱尔兰（Erl）例，一个呼叫占用信道1小时，话务量为1爱尔兰例，5个信道，1分钟内10次呼叫，每次呼叫平均占用时长12秒：则总话务量A=10×12/60=2Erl;每信道平均话务量=2/5=0.4erl内容概要内容概要GSM系统结构无线相关概念GSM移动通信网络信令系统简介GSM标识码话务过程介绍局数据简介蜂窝系统蜂窝系统类似自然界蜂窝的一个小区一个接一个的“蜂窝”组成蜂窝覆盖距离足够远的“蜂窝”使用同一频率，即频率复用微蜂窝：覆盖半径数十米宏蜂窝：半径可达30Km市区近郊农村Cell小区(基本小区/基站小区)LA位置区：-LUMSC服务区PLMN服务区GSM服...
