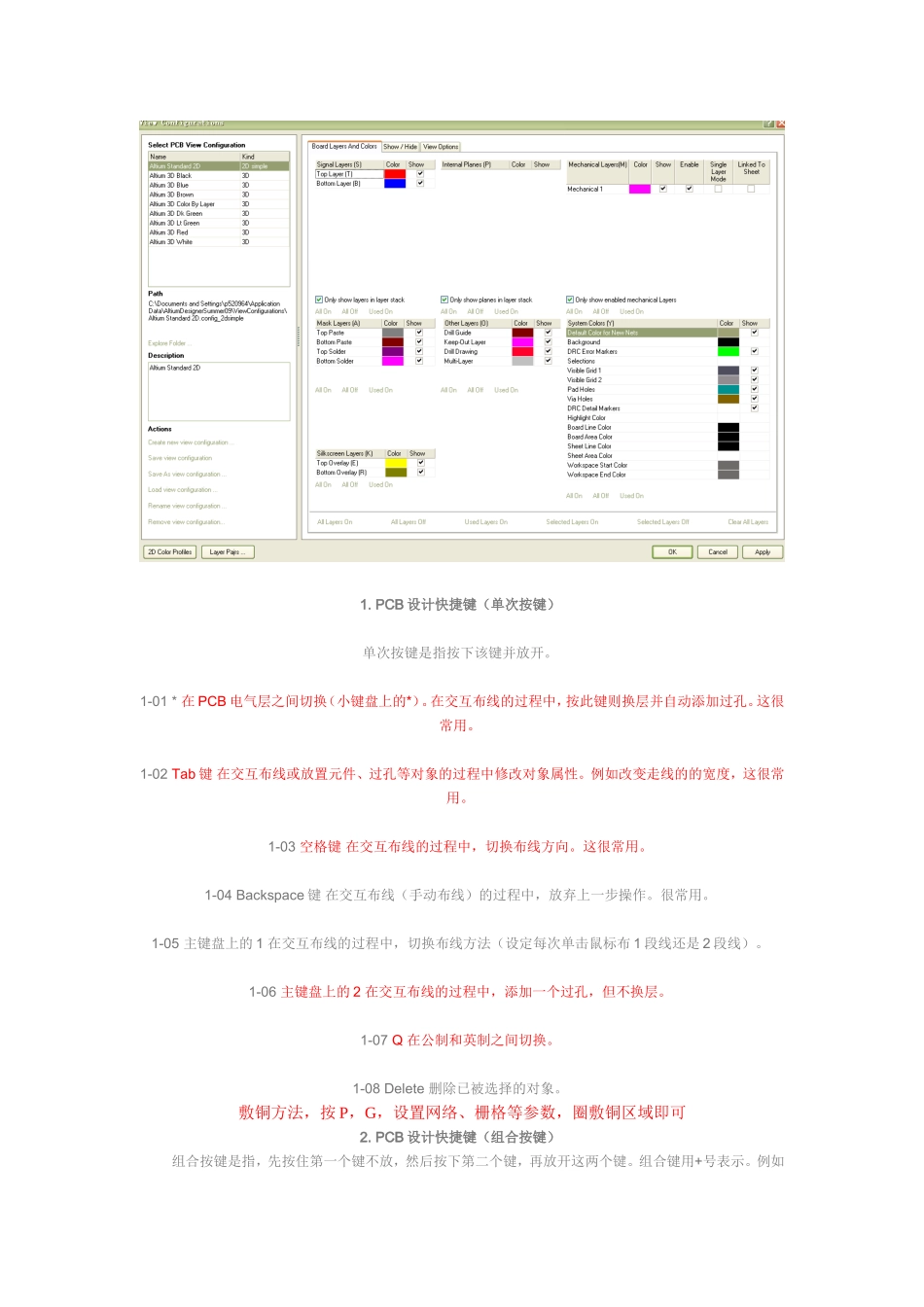

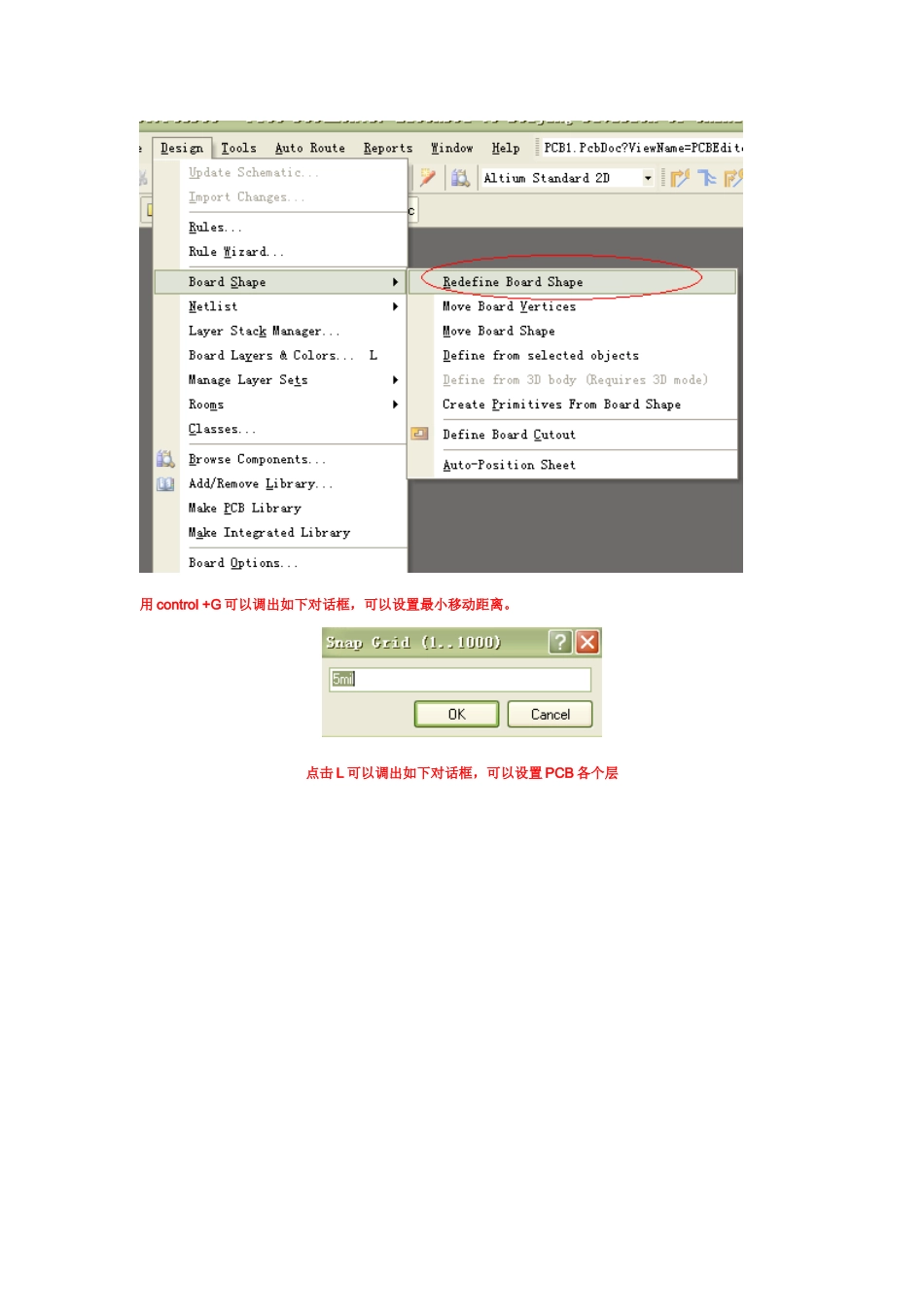

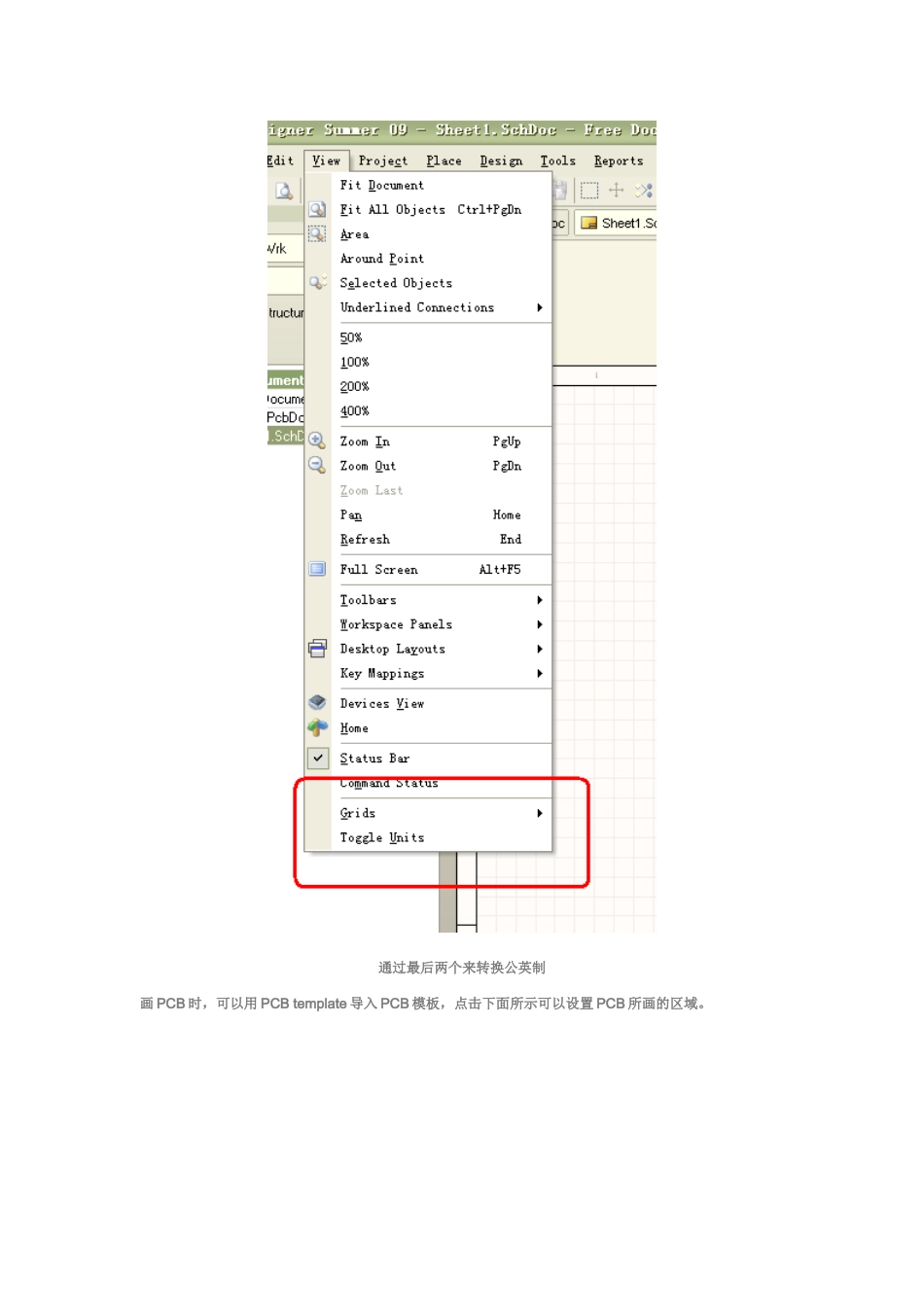

通过最后两个来转换公英制画PCB时，可以用PCBtemplate导入PCB模板，点击下面所示可以设置PCB所画的区域。用control+G可以调出如下对话框，可以设置最小移动距离。点击L可以调出如下对话框，可以设置PCB各个层1.PCB设计快捷键（单次按键）单次按键是指按下该键并放开。1-01*在PCB电气层之间切换（小键盘上的*）。在交互布线的过程中，按此键则换层并自动添加过孔。这很常用。1-02Tab键在交互布线或放置元件、过孔等对象的过程中修改对象属性。例如改变走线的的宽度，这很常用。1-03空格键在交互布线的过程中，切换布线方向。这很常用。1-04Backspace键在交互布线（手动布线）的过程中，放弃上一步操作。很常用。1-05主键盘上的1在交互布线的过程中，切换布线方法（设定每次单击鼠标布1段线还是2段线）。1-06主键盘上的2在交互布线的过程中，添加一个过孔，但不换层。1-07Q在公制和英制之间切换。1-08Delete删除已被选择的对象。敷铜方法，按P，G，设置网络、栅格等参数，圈敷铜区域即可2.PCB设计快捷键（组合按键）组合按键是指，先按住第一个键不放，然后按下第二个键，再放开这两个键。组合键用+号表示。例如Shift+S表示，先按住Shift键不放，然后按下S键，再放开这两个键。2-01Shift+S切换单层显示和多层显示。2-02Shift+空格键在交互布线的过程中，切换布线形状。2-03Shift+C清除当前过滤器。（当显示一片灰暗时，可恢复正常显示）2-04Ctrl+鼠标左键高亮显示同网络名的对象（鼠标左键必须点到有网络名的对象）2-05Ctrl+R一次复制，并可连续多次粘贴。2-06Ctrl+C复制2-07Ctrl+V粘贴2-08Ctrl+S保存文档。3.PCB设计快捷键（多次按键）多次按键是指，先按下第一个键并放开，然后按下第二个键并放开，以此类推。多次按键用逗号“，”表示。多次按键有很多，但是完全可以自己找到。在PCB设计状态下，随便按下A~Z中的一个字母（第一次按键），便弹出一个与该字母相关的快捷菜单，菜单提示中的带下划线的字母便是第二次按键。3-01J，L定位到指定的坐标的位置。这时要注意确认左下角的坐标值，如果定位不准，可以放大视图并重新定位，如果还是不准，则需要修改栅格吸附尺寸。（定位坐标应该为吸附尺寸的整数倍）3-02J，C定位到指定的元件处。在弹出的对话框内输入该元件的编号。CompanyLtd.第2页共2页3-03R，M测量任意两点间的距离。3-04R，P测量两个元素之间的距离。3-05G，G设定栅格吸附尺寸。3-06O，Y设置PCB颜色。3-07O，B设置PCB属性。3-08O，P设置PCB相关参数3-09O，M设置PCB层的显示与否。3-10D，K打开PCB层管理器3-11E，O，S设置PCB原点。3-12E，F，L设置PCB元件（封装）的元件参考点。（仅用于PCB元件库）元件参考点的作用：假设将某元件放置到PCB中，该元件在PCB中的位置（X、Y坐标）就是该元件的参考点的位置，当在PCB中放置或移动该元件时，鼠标指针将与元件参考点对齐。如果在制作元件时元件参考点设置得离元件主体太远，则在PCB中移动该元件时，鼠标指针也离该元件太远，不利于操作。一般可以将元件的中心或某个焊盘的中心设置为元件参考点。3-13E，F，C将PCB元件的中心设置为元件参考点。（仅用于PCB元件库）元件的中心是指：该元件的所有焊盘围成的几何区域的中心。3-14E，F，P将PCB元件的1号焊盘的中心设置为元件参考点。（仅用于PCB元件库）CTRL+F在原理图里同快速查找元器件J,C在PCB里面快速查的元件本文是在官方原有的快捷键说明，进行翻译和重新编译，同时适合AD6.3/AD6.0/DXP2004/DXP的版本适用，部分高版本快捷键在底版本不会有，而低版本的快捷键在高版本中全部有。本文原文件是使用AD6.3的帮助文件进行翻译的，原文件位置：X:\ProgramFiles\AltiumDesigner6\Help\下的GU0104ShortcutKeys.pdf，本文只翻译了原理图、PCB和CAM三个模块的快捷键说明，其它的模块并未作翻译，同时加入一些常用快捷键（官方原文没有的）个人英文水平有限，翻译难免会有错漏和不正确之处。欢迎指正！环境快捷键F1访问文档库(incontextwithobjectundercursor)Ctrl+O访问选择的文档打开对话框Ctrl+F4关闭活动的文档Ctrl+S保存当前的文档Ctrl+P打印当前的文档Alt+F4关闭AltiumDesignerCtr...
