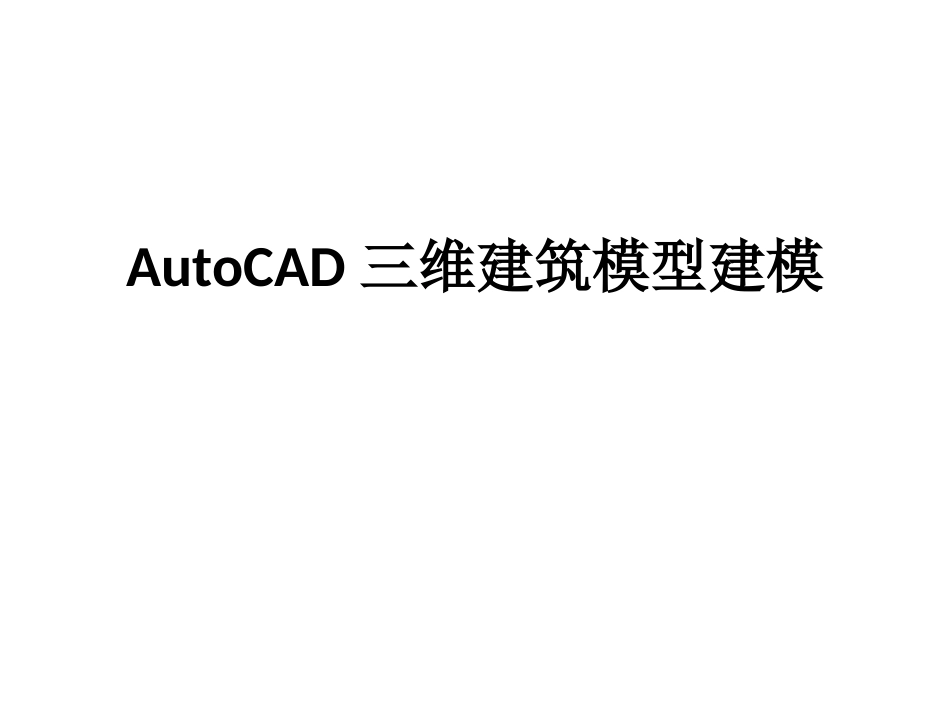

AutoCAD三维建筑模型建模VIP免费

AutoCAD三维建筑模型建模先制门厅主体•1：建立几个图层：辅助线层，门厅踏步层，门厅柱子层，门厅顶盖层等；分别设置其线的颜色，以便于区别；•2：选择辅助线图层，在（三维导航控制台）选择‘俯视’，切换到【俯视图】如下图所示：•••切换到【俯视图】后，•A：利用【构造线】在制图区域根据设计尺寸画出四条参考线；•B：利用【偏移】命令---偏移300，作出（踏步平台）的参考线；如下图：••C：在（图层）选择面板里选择（门厅踏步）图层，利用【矩形】工具，以参考线为基准画一个最大的矩形，然后利用【偏移】工具向内偏移300，执行两次，总共得到三个矩形，然后分别把内部矩形的上部调整到同一条水平线上，如下图所示：•D：利用【拉伸】命令分别对三个矩形（从外向内）进行拉伸（150；300；450）；得到门厅踏步的实体模型，{在【视觉样式】里选择（概念）样式，在（三维导航控制台）里选择（东南等轴测图）。}【注意：利用三维导航控制台观察一下，如果得到的模型正确，则删除多余的参考线】如下图;•3：制作（柱子）•A：打开【UCS】面板，选择（原点），把坐标原点移动到门厅踏步最上面的一个角；选择（参考线图层-临时用），用【构造线】命令画出三条线，再用【偏移】工具向内偏移1200，作为（柱子）的参考中心线；如下•关闭其它图层；只留下参考线和柱子图层，切换到（俯视图），利用【画圆】命令，在柱子中心线画两个圆，如下图：C：利用【拉伸】命令分别对两个圆拉伸3500（柱子高度），如下图：•制作门厅顶盖：•删除黄色参考线，利用【构造线】命令，分别在下图中的A,B,C,F点分别画出需要的参照线，利用偏移命令分别对需要的线向上偏移3950，形成顶盖参考线，如下图所示;•E：选择（厅顶盖图层）；利用【矩形】命令以为F点，G点为终点画一个矩形；利用【拉伸】命令，把刚画的矩形向上拉伸150（厚度），从而形成门厅上顶盖模型，•如下图所示：•5：制作门厅顶盖女儿墙•利用【多段体】命令，在命令栏内的提示下：分别对（h—高度，设置成需要的高度（我用450）；（w—宽度，-----我用100），（J---对正，我用L---左对正）进行相关设定，然后沿顶盖的边缘画出多段体，从而形成翻檐的模型，如下图所示：G：删除不必要的参考线，开启关闭的图层，利用三维导航控制台观察效果，如下图所示：制作第一层部分墙体•A：立好的模型图层【但要留下柱子图层---以此作为大门的参考】，俯视图，利用【偏移】命令分别把参考线向上、向左、向右偏移相应的设计尺寸，从而形成主要墙体参考线；（练习者可以随意想象需要的尺寸）；如下图所示：•建立各个部位墙体的图层；切换到【南轴测图】，利用【多段体】命令，别在相应部位画出墙体；如下图所示：•三：制作一层地面。•A：因为门厅踏步为450，室内地坪高度应该与之相等，暂且定为正负0.00，室外地坪为-450；•关闭所有墙体图层，建立（一层地面图层），选择此图层，用【矩形】命令在相应位置画一个和一层楼大小的矩形，如下图所示：•开启墙体图层，观察效果以及位置是否正确；如下图所示;•四：开门窗洞口•A：开窗洞口•确定窗户的位置，画出参考线；并确定位置；然后画出一个和窗户一样大小的矩形，利用拉伸命令将矩形拉伸合适，【图层可以选择一个临时图层】；然后用【复制】命令复制多个到相应位置，如下图所示：C:：利用与上列相同的方法，分别在相应的地方开出其它的窗户和门洞口；如下图所示：•五：制作第一层墙体的另一半：•A:画一条门厅中心线，准备（镜像）另一半图形；如下图;•B：用【镜像】命令.点选所有墙体后，按一下（空格）键，以刚画的蓝色中心线作为镜像点，点击两下；回车；在命令行内输入N----不删除原对象，回车后得到一层全部墙体图形；然后用三维导航控制台分别观察图形的正确性；如下几幅图•制作一层顶盖模型•A;选择一个临时图层画一个矩形，作为楼梯间减掉的部分；•拉伸命令将其拉伸到一定高度（可以任意选择，但必须超过顶盖厚度；•C：建立一个图层—命名为一层楼盖；在其图层上再画一个与楼面一样大的矩形；•D：用【差集】命令减去上图中的黄色小矩形，得到一层整体楼盖，如下图：把上...
