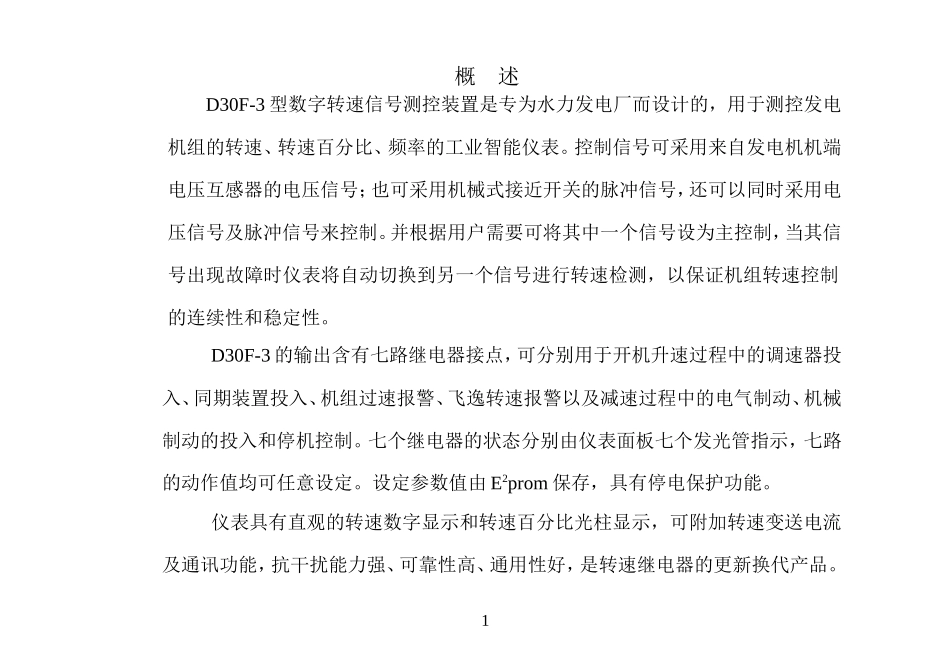

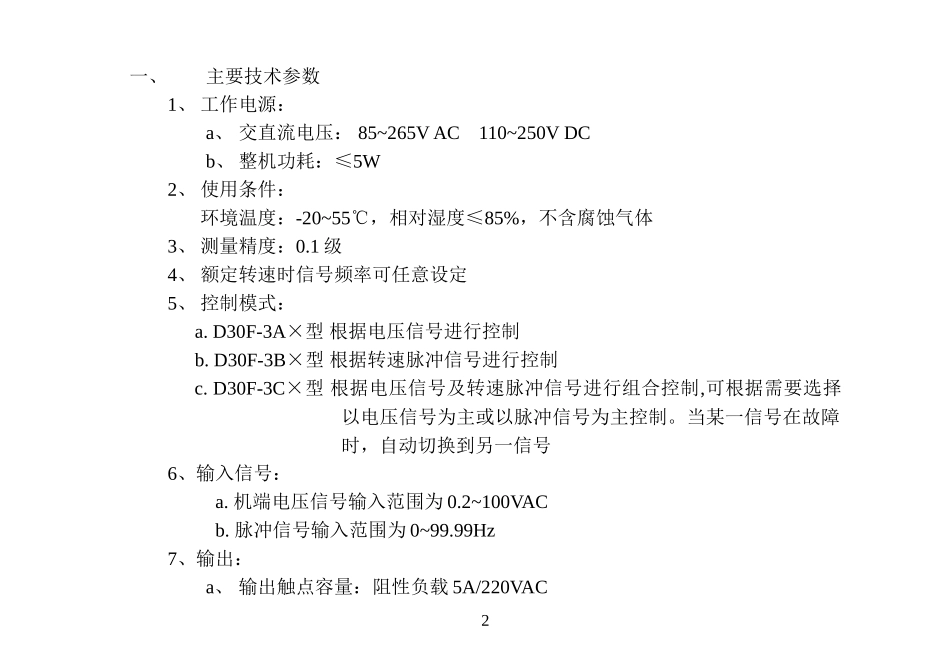

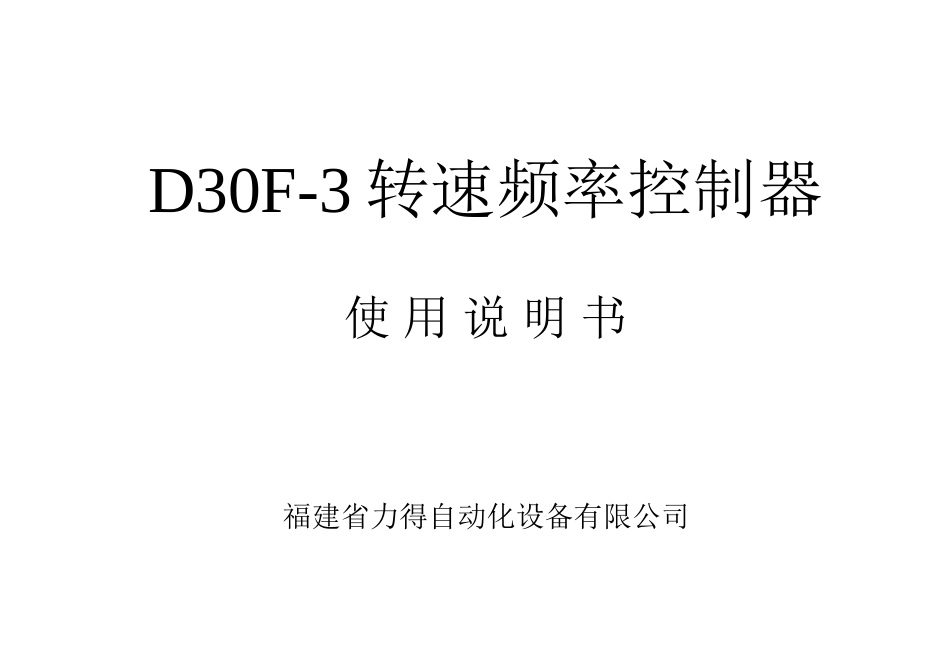

D30F-3转速频率控制器使用说明书福建省力得自动化设备有限公司概述D30F-3型数字转速信号测控装置是专为水力发电厂而设计的，用于测控发电机组的转速、转速百分比、频率的工业智能仪表。控制信号可采用来自发电机机端电压互感器的电压信号；也可采用机械式接近开关的脉冲信号，还可以同时采用电压信号及脉冲信号来控制。并根据用户需要可将其中一个信号设为主控制，当其信号出现故障时仪表将自动切换到另一个信号进行转速检测，以保证机组转速控制的连续性和稳定性。D30F-3的输出含有七路继电器接点，可分别用于开机升速过程中的调速器投入、同期装置投入、机组过速报警、飞逸转速报警以及减速过程中的电气制动、机械制动的投入和停机控制。七个继电器的状态分别由仪表面板七个发光管指示，七路的动作值均可任意设定。设定参数值由E2prom保存，具有停电保护功能。仪表具有直观的转速数字显示和转速百分比光柱显示，可附加转速变送电流及通讯功能，抗干扰能力强、可靠性高、通用性好，是转速继电器的更新换代产品。1一、主要技术参数1、工作电源：a、交直流电压：85~265VAC110~250VDCb、整机功耗：≤5W2、使用条件：环境温度：-20~55℃，相对湿度≤85%，不含腐蚀气体3、测量精度：0.1级4、额定转速时信号频率可任意设定5、控制模式：a.D30F-3A×型根据电压信号进行控制b.D30F-3B×型根据转速脉冲信号进行控制c.D30F-3C×型根据电压信号及转速脉冲信号进行组合控制,可根据需要选择以电压信号为主或以脉冲信号为主控制。当某一信号在故障时，自动切换到另一信号6、输入信号：a.机端电压信号输入范围为0.2~100VACb.脉冲信号输入范围为0~99.99Hz7、输出：a、输出触点容量：阻性负载5A/220VAC2b、七组继电器动作点出厂标准：5、35、50、80、95、115、140%c、模拟量输出：0~10mA负载≤1.5kΩ；4~20mA负载≤750Ω（选件）8、显示内容：机组转速，频率，转速百分比，转速、频率、及转速百分比的最大值9、外形尺寸：160×80×140（mm）(宽×高×深)10、开孔尺寸：152+1×76+1（mm）(宽×高)二、选型LD-D30F-3××输入信号A机端电压信号B齿盘转速脉冲信号C机端电压+齿盘转速脉冲信号附加功能缺省无附加功能A附加变送电流输出及RS-485通讯B附加变送电流输出C附加RS-485通讯例：①机端残压输入及齿盘脉冲输入，附加RS-485通讯功能，则型号为D30F-3CC②机端残压输入带4～20mA电流输出，则型号为D30F-3AB③齿盘脉冲输入无附加功能，则型号为D30F-3B三、接线图3转速传感器中，棕色线接+24V、黑色线接脉冲信号、蓝色线接G24。注意：信号输入线要使用屏敝电缆线接入，屏敝层接大地。四、面板图41、正常显示时，此时MAX指示灯灭，n、f、%指示灯亮指明PV显示的是对应的转速、频率、转速百分比，若此时按“▲”或“▼”键，可切换显示n、f、%。2、若需显示最大值，则按“MAX”键，此时MAX指示灯亮，再按“MAX”键后又回到瞬时值显示状态。在显示MAX值时，按“▲”或“▼”可切换显示n、f、%的最大值。53、按“SET”键进入-Cd-2000，按“▲”或“▼”键可进入1998、2002、2005、2008、2010设置参数状态或实现相应功能。六、使用说明：1、2005：报警参数设置J1、J2、J3、J4、J5、J6、J7为各组继电器动作时的转速输出百分比。其中dF为回差值，7C是J7继电器复归选择，7C=0时J7不会自动复归，这时要由2002密码强制断开，7C=1时J7自动根据速度判断闭合或断开。2、2008：显示精度微调6频率微调状态下，PV为频率值与百分比微调量之间切换显示。3、2010：系统参数设置a.D30F-3A型根据电压信号进行控制额定频率极对数滤波参数1滤波参数2通讯地址复归方法、时间b.D30F-3B型根据转速脉冲信号进行控制额定频率极对数脉冲当量通讯地址复归方法、时间c.D30F-3C型根据电压信号及转速脉冲信号进行组合控制7按SET键按SET键按SET键按SET键按SET键按SET键按SET键按SET键-EF-XX.XX-Pn-X-PU-XXX-EF-XX.XX-Pn-X-Fd-XX.XX-FL-X-Ad-X按SET键-Ad-X-rS-XXX按SET键-rS-XXX返回正常显示状态控制选择额定频率极对数脉冲当量显示选择返回正常显示状态滤波参数1滤波参数2通讯地址复归方法、时间EF：电机运行时的额定频率（含两位小数），国...
