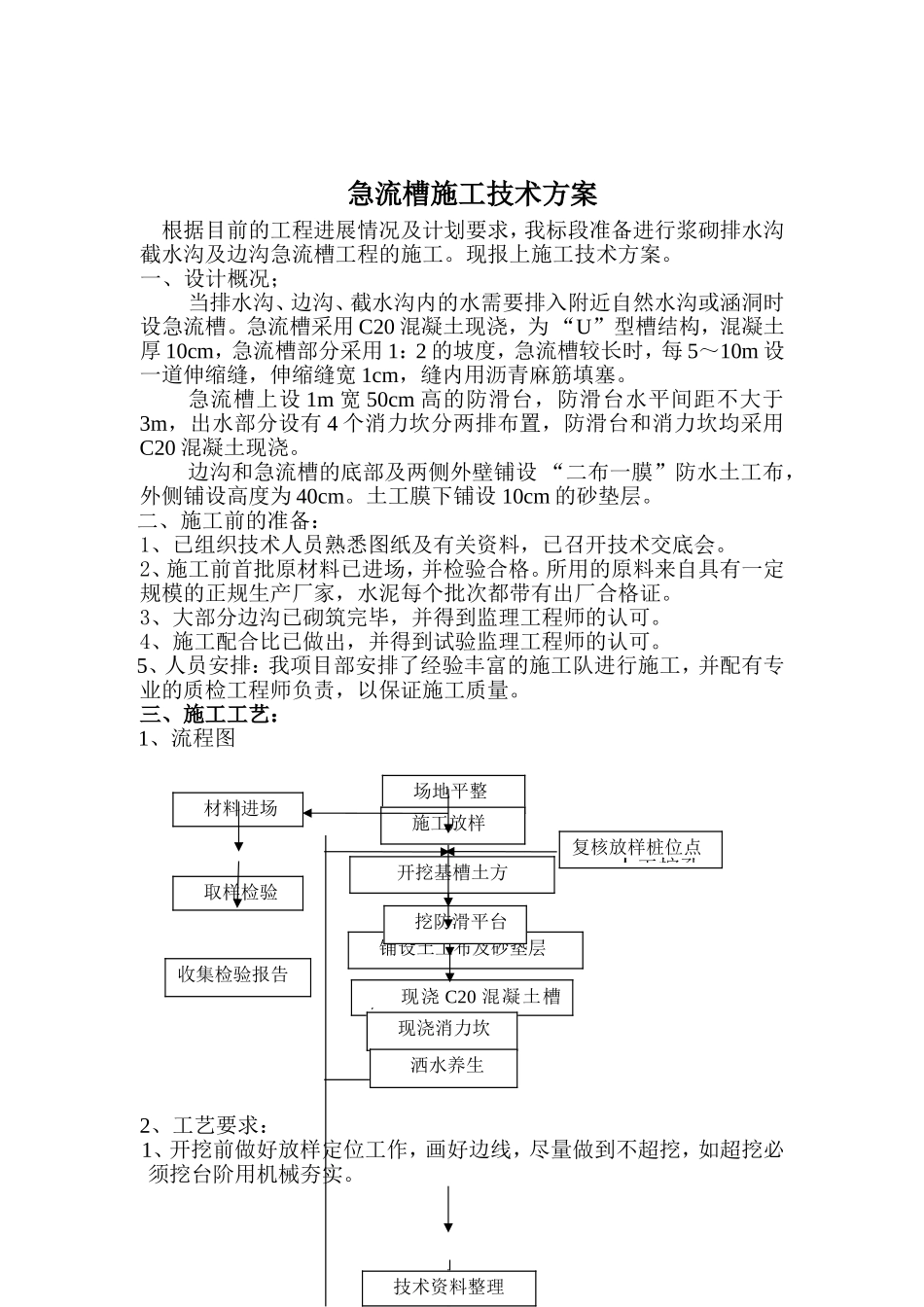

急流槽施工技术方案根据目前的工程进展情况及计划要求，我标段准备进行浆砌排水沟截水沟及边沟急流槽工程的施工。现报上施工技术方案。一、设计概况；当排水沟、边沟、截水沟内的水需要排入附近自然水沟或涵洞时设急流槽。急流槽采用C20混凝土现浇，为“U”型槽结构，混凝土厚10cm，急流槽部分采用1：2的坡度，急流槽较长时，每5～10m设一道伸缩缝，伸缩缝宽1cm，缝内用沥青麻筋填塞。急流槽上设1m宽50cm高的防滑台，防滑台水平间距不大于3m，出水部分设有4个消力坎分两排布置，防滑台和消力坎均采用C20混凝土现浇。边沟和急流槽的底部及两侧外壁铺设“二布一膜”防水土工布，外侧铺设高度为40cm。土工膜下铺设10cm的砂垫层。二、施工前的准备：1、已组织技术人员熟悉图纸及有关资料，已召开技术交底会。2、施工前首批原材料已进场，并检验合格。所用的原料来自具有一定规模的正规生产厂家，水泥每个批次都带有出厂合格证。3、大部分边沟已砌筑完毕，并得到监理工程师的认可。4、施工配合比已做出，并得到试验监理工程师的认可。5、人员安排：我项目部安排了经验丰富的施工队进行施工，并配有专业的质检工程师负责，以保证施工质量。三、施工工艺：1、流程图2、工艺要求：1、开挖前做好放样定位工作，画好边线，尽量做到不超挖，如超挖必须挖台阶用机械夯实。场地平整施工放样开挖基槽土方铺设土工布及砂垫层现浇C20混凝土槽身现浇消力坎技术资料整理材料进场取样检验收集检验报告复核放样桩位点人工挖孔挖防滑平台洒水养生2、急流槽开挖及整修成型后，铺设“二布一膜”防水土工布。接边沟的急流槽底部和两侧外壁铺设“二布一膜”防水土工布，外侧铺设高度为40cm。接排水沟的急流槽，梯形部分全断面铺设，矩形部分外侧铺设高度为40cm。土工布之间采用10cm缝合接缝。复合土工布采用Ⅱ级无纺土工织物，技术要求满足《公路土工合成材料应用技术规范》（JTJ/T019-98）、《公路土工合成材料试验规程》（JTJ/T060）及《公路土工试验规程》（JTJ/T051）的相关规定。3、复合土工布铺设完后，铺设砂垫层。铺砂垫层时，符合图纸要求，铺设10cm厚，厚度均匀，砂的含泥量不宜超过5%。4、混凝土施工1）、材料⑴、C20混凝土用强度等级为32.5普通硅酸盐水泥，水泥要符合规范规定值。⑵、细骨料：采用质地坚硬、级配良好、颗粒洁净的中砂，细度模数不小于2.6，含泥量小于2％。⑶、粗骨料：采用质地坚硬、级配良好的碎石，骨料的抗压强度比所配制的混凝土强度高50％以上，含泥量小于1％，针片状颗粒含量小于5％，骨料的最大粒径小于25mm。⑷、拌和水为饮用水。⑸、混凝土配合比的具体比例是：水泥：砂：碎石：水＝1：2.070：3.377：0.570。2）、拌和混凝土采用现场小型拌和机（强制式350L）集中拌和。在开始拌制之前要根据现场集料烧出含水量并提供施工配合比。拌制时严格按配合比进行拌制。各种计量设备保持准确，每一工作班正式称量前，对计量设备进行重点校核，计量器具定期检定。混凝土搅拌时间要严格控制，不宜过短，也不宜过长。如压缩混凝土的搅拌时间会影响混凝土的均匀性，每一工作班至少抽查两次。搅拌装料数量，不得大于搅拌机标定容量的110％）。施工现场集中搅拌的混凝土，检查混凝土拌和物的均匀性。混凝土浇筑完毕后，必须检测其坍落度和观察和易性，在检测坍落度时，还要观察混凝土拌和物的粘聚性和保水性。3）、振捣浇筑混凝土时，由有相应专业资质的技术人负责振捣，持证上岗。选用插入式振捣器进行振捣。振捣时间为10～30秒，以混凝土表面水平、不下沉、泛浆和不帽气泡为准，并防止产生过振现象。插入式振捣棒振捣时的移距，不大于作用半径的1.25倍，插入下层混凝土深度不小于100mm。5、混凝土浇筑时，模板采用组合钢模板或竹胶板。模板在重复使用时要始终保持其表面平整，形状准确，不露浆，有足够的强度，刚度等，在浇筑前，模板要刷脱模剂，外露面混凝土模板的脱模剂要采用同一种品种，不得使用易粘在砼上或使砼变色的油料。为防止露浆，模板接缝处要夹海绵条止浆。6、混凝土浇筑完成后，用木抹子收浆，然后尽快予以覆盖和洒水养护。覆盖时不得损伤或污染混凝土的表面。当气温...
