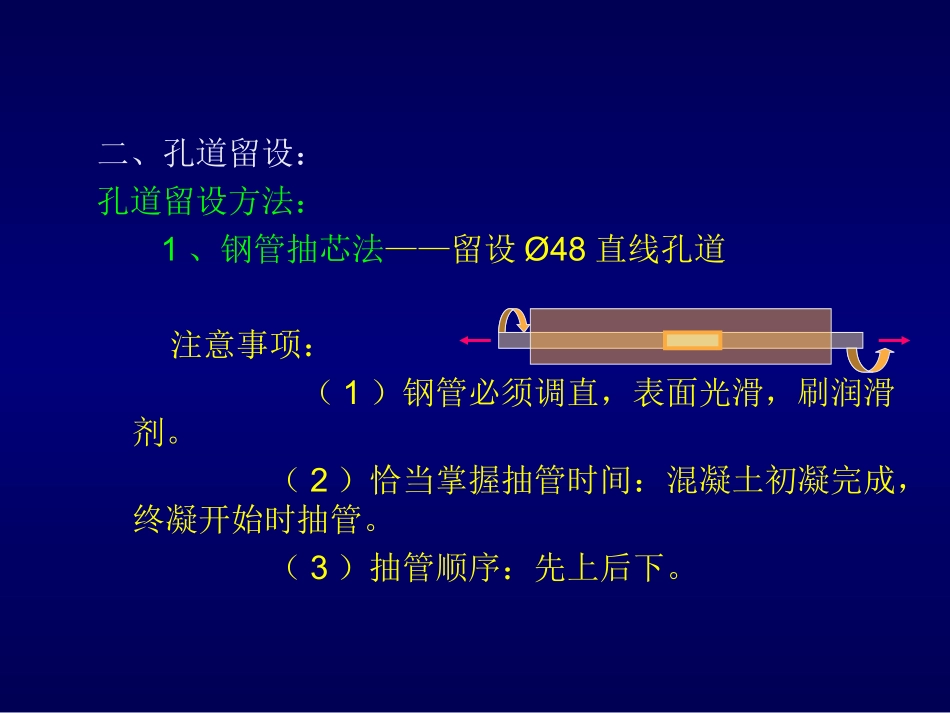

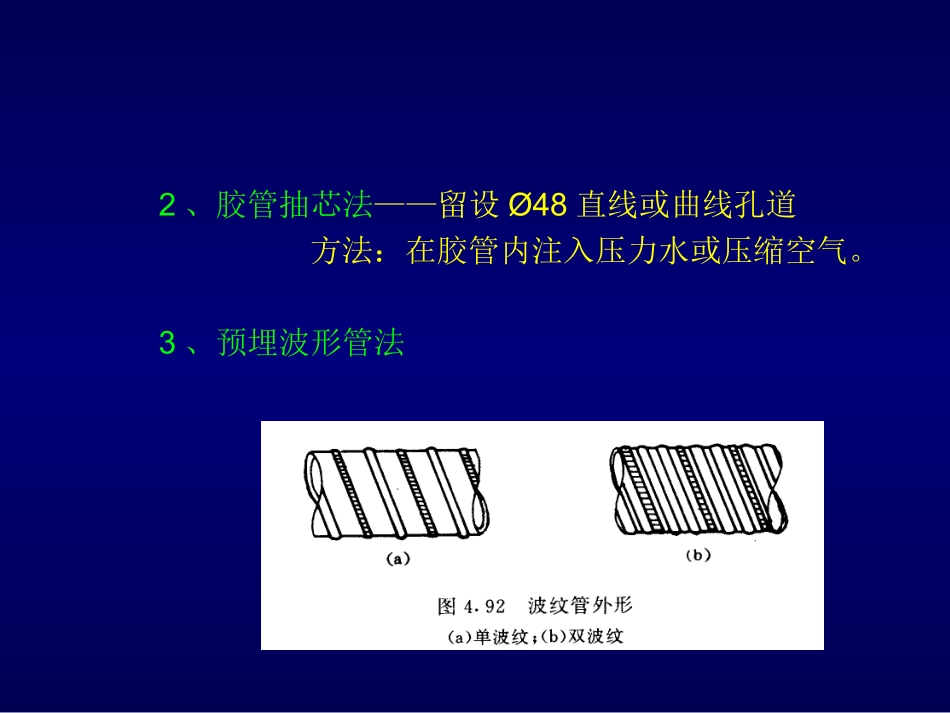

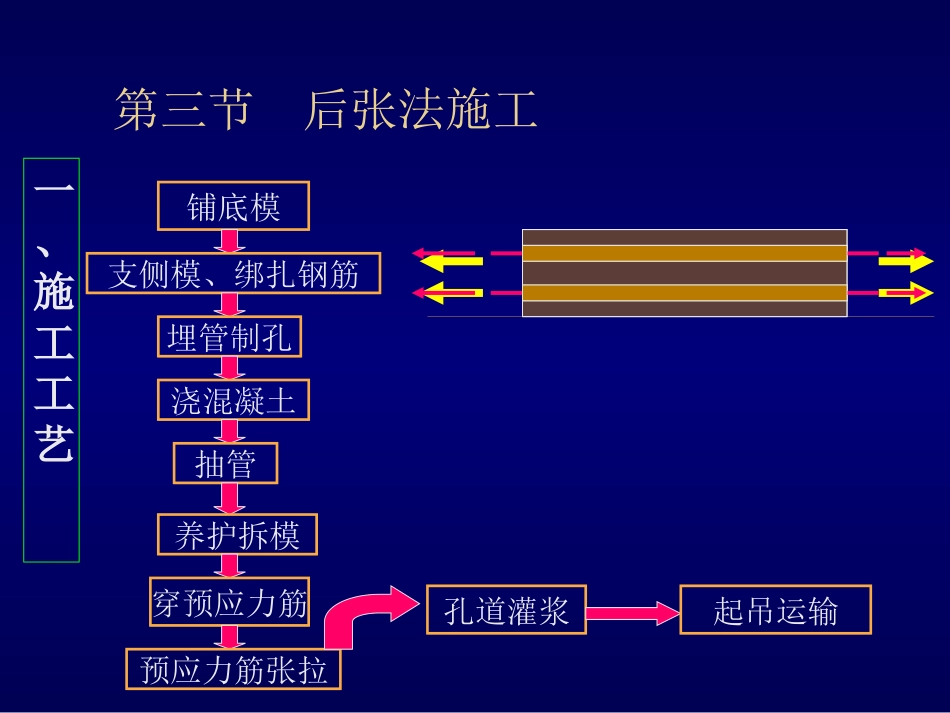

第三节后张法施工一、施工工艺铺底模支侧模、绑扎钢筋埋管制孔浇混凝土抽管养护拆模穿预应力筋预应力筋张拉孔道灌浆起吊运输二、孔道留设：孔道留设方法：1、钢管抽芯法——留设Ø48直线孔道注意事项：（1）钢管必须调直，表面光滑，刷润滑剂。（2）恰当掌握抽管时间：混凝土初凝完成，终凝开始时抽管。（3）抽管顺序：先上后下。2、胶管抽芯法——留设Ø48直线或曲线孔道方法：在胶管内注入压力水或压缩空气。3、预埋波形管法三、预应力筋及锚具Ⅰ类锚具：适用于承受动、静荷载的顽应力混凝土结构。Ⅱ类锚具：仅适用于有粘结预应力混凝土结构，且铺具处于预应力筋应力变化不大的部位，Ⅰ、Ⅱ类锚具的静载锚固性能，由顶应力锚具组装件(出锚且的全部零件和预应力筋组装成)静载试验测定的锚具效率系数ηA和破断时的总应变εu确定锚具效率系数ηA按下式计算Ⅰ类锚具ηA≥0.95εu≤2.0％Ⅱ类锚具ηA≥0.9εu≤1.7％式中F0u,A——预应力锚具组装件的实测破断拉力；FCu,A——须应力锚具组装件中各根预应力筋破断拉力之和：ηc——预应力筋的效率系数。1、单根粗钢筋预应力筋及锚具(1)锚具为：一般张拉端均采用螺丝端杆锚具；而固定端除了采用螺丝端杆锚具外，还可采用帮条锚具或镦头锚具。1)螺丝端杆锚具螺丝端杆锚具1－螺母；2－垫板；3－螺丝端杆；4－对焊接头；5－预应力筋2)帮条锚具帮条锚具1－帮条；2－衬板；3－预应力筋(2)张拉机具:螺丝端杆锚具设于张拉端，与其配套的张拉设备有YL－60型拉杆式千斤顶，或YC－60型、YC－20型及YC－18型穿心式千斤顶。用拉杆式千斤顶张拉单根粗钢筋的工作原理图1－主油缸；2－主缸活塞；3－主缸油嘴；4－副缸；5－副缸活塞；6－副缸油嘴；7－连接器；8－顶杆9－拉杆；10－螺母；11－预应力筋；12－混凝土构件；13－预埋钢板；14－螺丝端杆YC－60型千斤顶1－大缸缸体；2－穿心套；3－顶压活塞；4－护套；5－回程弹簧；6－连接套；7－顶压套；8－撑套；9－堵头；10－密封圈；11－两缸缸体；12－油嘴；13－撑脚；14－拉杆；15－连接套筒(1)锚具：目前常用的锚具有JM12型、精铸JM12型、KT－Z型(可锻铸铁锥形)以及XM型锚具。1)JM12型锚具有光JM12－3至JM12－6、螺JM12－3至JM12－6、绞JM12－5至JM12－6等十种，分别用来锚固3～6根光圆12钢筋、3～6根螺纹12钢筋和5～6束φj12钢绞线。2、钢筋束或钢绞线束预应力筋及锚具lLJMl2型锚具由锚环和夹片组成(a)预应力筋与锚具连接图(b)JM12-6型锚具的夹片(c)JM12-6型锚具的锚环1－混凝土构件；2－孔道；3－钢筋束；4－JM-6型锚具的夹片；5－镦头锚具；6－甲型锚环；7－乙型锚环JM12型锚具性能好，锚固时钢筋束或钢绞线束被单根夹紧，不受直径误差的影响，且预应力筋是在呈直线状态下被张拉和锚固，受力性能好。为此，近年来为适应小吨位高强钢丝束的锚固，还发展了锚固6～7根φ5碳素钢丝的JM5－6和JM5－7型锚具，其原理完全相同。为降低锚具成本，还有精铸JM12型锚具，已定型的型号有ZJM12－4、ZJM12－5和ZJM12－6。JM12型锚具用于锚固钢筋束时的滑移值，不应大于3mm；用于锚固钢绞线时，滑移值不应大于5mm。3、XM型锚具这是一种新型锚具．由锚板与三块夹片组成．适用于锚固钢绞线束，钢丝束；既可锚固单根预应力筋，又可锚固多根预应力筋。当用于锚固多根预应力筋时，既可单根张拉、逐根锚固，又可成组张拉，成组锚固。也可用作工作锚具，又可用作工具锚具。近年来随着预应力混凝土结构和无粘结预应力结构的发展，XM型锚具巳得到广泛应用，实践证明．XM型锚具具有通用性强、性能可靠、施工方便、便于高空作业的特点。张拉机具：YC型穿心式张拉机锚具型夹片型夹片锚环4、钢丝束预应力筋及锚具锚具为：钢质锥型锚具、镦头锚具张拉机具：YZ型或YC型穿心式张拉机GZ型钢质锥形锚具（又叫弗氏锚），高强钢丝束。YZ型或YC型穿心式张拉机、顶压锚固。镦头锚镦头锚P型锚固体系包括挤压头（含挤压套和三角形钢丝挤压簧）、螺旋筋、锚板、约束圈等。挤压套、挤压簧与钢绞线采用专用的JY40型挤压器挤压锚固。配用油泵为ZB4-500型电动油泵。多孔Ｐ型固定端单孔Ｐ型固定端镦头锚具扁锚连接器4、预应力筋的制作...
