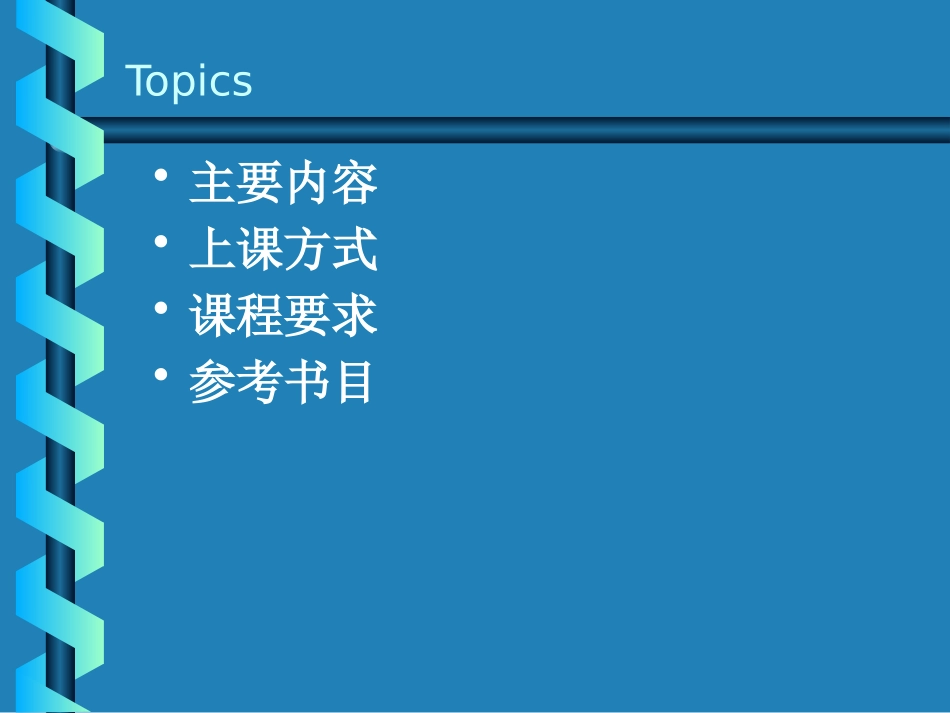

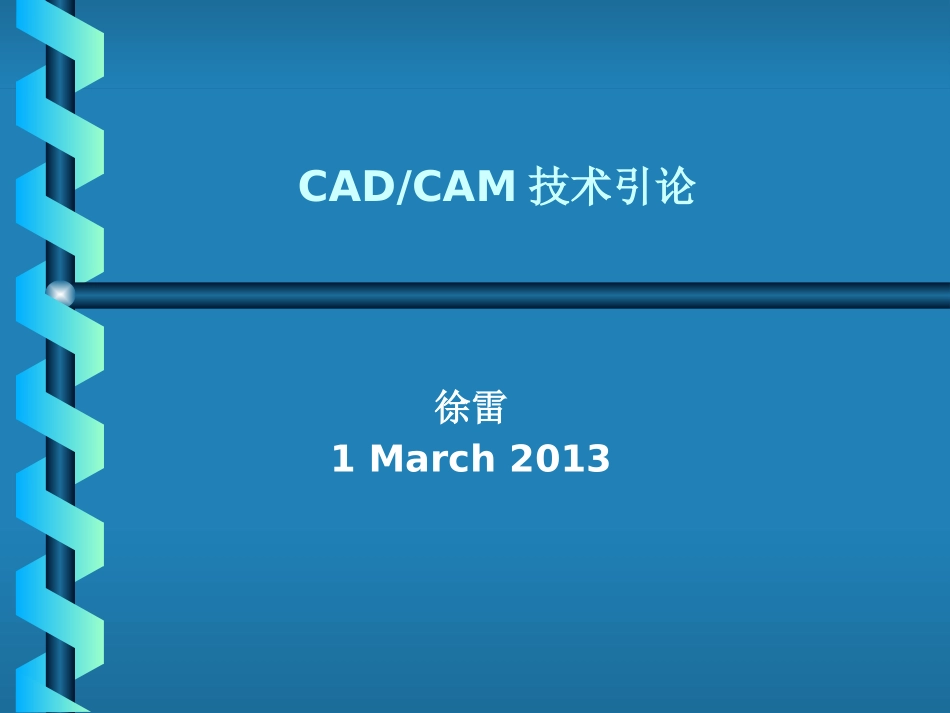

CAD/CAM技术引论徐雷1March2013徐雷1306005058785400489(O)E-MAIL：xulei216@yeah.netCONTACTWAYSTopics•主要内容•上课方式•课程要求•参考书目“计算机辅助设计与制造”课程体系现代产品建模与分析现代产品快速开发技术CAD集成与网络协同设计技术产品创新设计方法虚拟产品设计与制造快速原型与反求工程复杂产品三维建模数字化制造技术产品数字化分析、优化与仿真技术产品数据管理技术产品数据交换技术产品协同设计理论数字化企业构建授课专题实践环节上机做一个复杂产品建模及分析学生文献查阅实践学生分组项目训练科学报告学术会课堂小型讨论科研项目案例演示学术报告会国外相关最新案例智能CAD技术智能设计理论与技术KBEJ技术智能CAD系统开发虚拟现实技术参考书目•机械CAD/CAM技术基础。殷国富。华中科技大学出版社。2010年。•Principlesofcomputer-aideddesignandmanufacturing（第2版），FaridAmirouche.清华大学出版社，2006年。•ComputerIntegratedmanufacturing.JamesA.Regh&HenryW.Kraebber.机械工业出版社。2007•计算机辅助设计与制造技术。殷国富。清华大学出版社。2011年。•Manufacturingengineeringandtechnology（第5版）,seropekalpakjian.主要内容•CAD/CAM发展历程与制造业信息化•产品开发与CAD/CAM技术•CAD/CAM的单元技术与集成•CAD/CAM系统工作过程•产品数据交换•发展概况与趋势市场竞争的演变时期制造业竞争的焦点相应的技术、管理对策与特点早期降低产品成本流水线、标准化20世纪50－70年代提高企业整体效率及产品质量统计质量工艺控制SPC（StatisticProcessControl）、数控（NC）技术和CAD，CAM……20世纪80－90年代初全面满足用户在交货期（TimetoMarket）、质量（Quality）、价格（Cost）、与服务（Service）等方面的要求，称为TQCSJIT（JustinTime），CAD/CAM，MRPⅡ，CIMS……特点：信息集成20世纪90年代在TQCS与可持续发展条件下快速开发质量、性价比好的新产品CAD/CAPP/CAM/PDM、并行工程CE（ConcurrentEngineering）、敏捷制造AM（AgileManufacturing）特点：过程集成21世纪以知识为基础的新产品现代集成制造系统（ContemporaryIntegratedManufacturingSystem）、虚拟制造（VirtualManufacturing）特点：企业集成，制造业信息化•产品复杂性不断增加•生命周期不断缩短•设计风险和各种不确定因素增加•产品设计更多考虑环境和设计需求CAD/CAM技术的发展•20世纪50年代：准备和酝酿阶段•20世纪60年代：初步应用阶段•20世纪70年代：CAD/CAM技术广泛使用•20世纪80年代:CAD/CAM技术发展迅速•20世纪90年代：微机化、标准化、集成化发展20世纪50年代：准备和酝酿阶段–关键问题：解决计算机中的图形显示、编辑和输出问题•MIT的WhirlwindI图形显示器，calcomp的滚筒绘图仪等–CAM：数字控制进行机械加工的思想•JohnT.Parsons提出用脉冲信号控制坐标镗床•Parsons+MIT:APT,三坐标铣床的改造–定义零件形状–指定刀具的切削加工路径，生成程序–利用介质传送到机床–编译，控制相对运动，完成加工20世纪50年代：准备和酝酿阶段–第一代数控系统：•三坐标铣床的改造：脉冲乘法器+直线插补+连续控制•缺点：电子管元件和继电器，体积大、功耗高、价格昂贵、可靠性低•1953年，MIT推出APTI，在电子计算机上实现自动编程•1958年，我国第一台三坐标数控铣床研制成功（清华大学+北京第一机床厂）•1958年，Keany&Trecker研制出加工中心。•1959年，数控机床中采用晶体管和印刷电路板20世纪60年代：初步应用阶段•CAD:交互设计的思想–1962年，Ivan.E.Sutherland的SketchPad-一个人机通信的图形系统（交互设计、功能键操作、分层存储）。–60年代中期，MIT,GM,BELL-GRAPHICI,LOCKHEED-CADDAM（1965年），–商品化软硬件20世纪60年代：初步应用阶段•CAM:–APT技术研究：1962年，APTIII–CAPP:挪威的AUTOPROS–我国的数控技术：电子元件质量差、元器件不配套和制造工艺不成熟–1965年，小规模集成电路-第三代数控–1967年，FMS20世纪70年代：CAD/CAM技术广泛使用•CAD:软硬件都进入了商品化–Turnkeysystem–曲面造型、质量特性计算、有限元建模...
