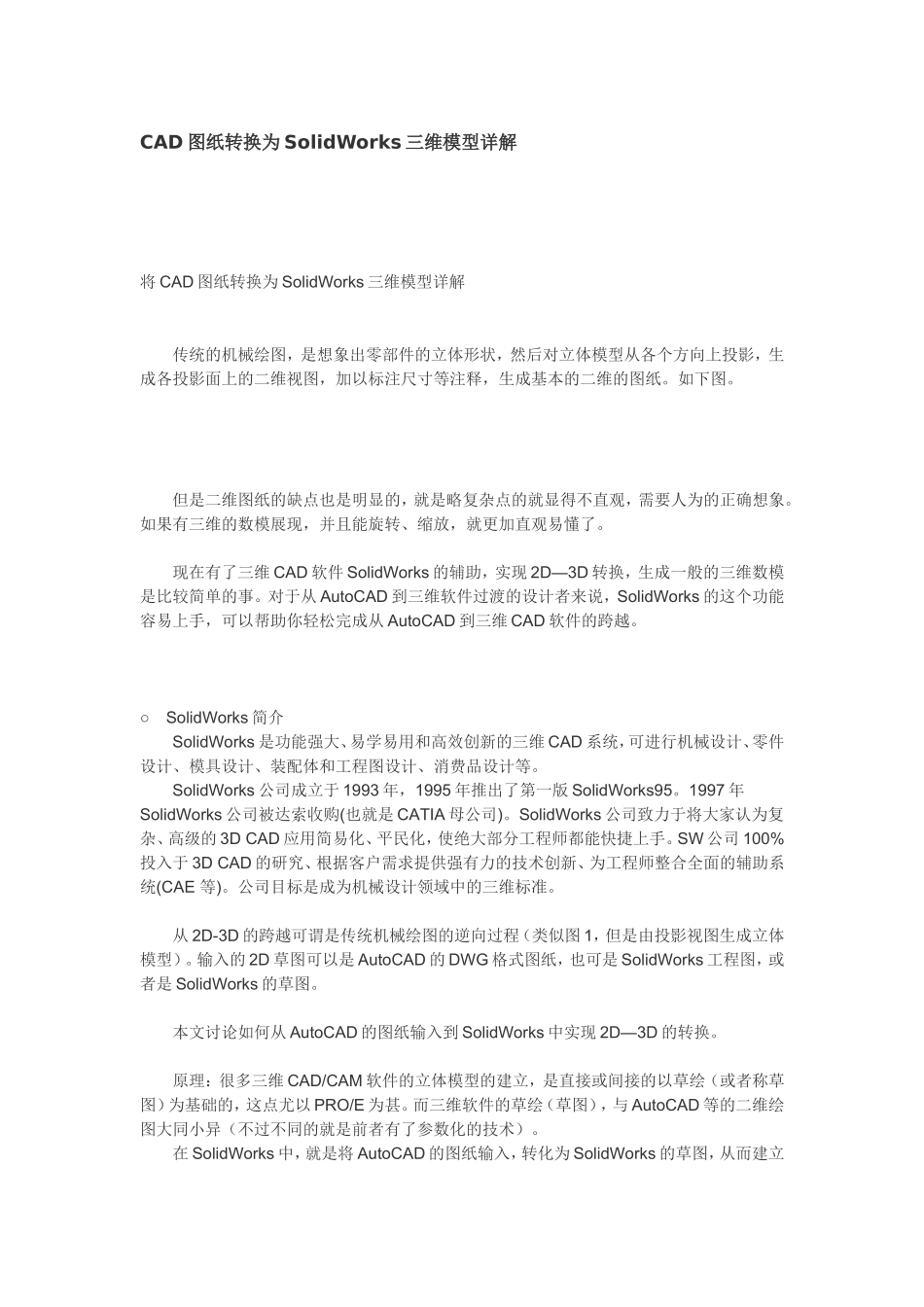

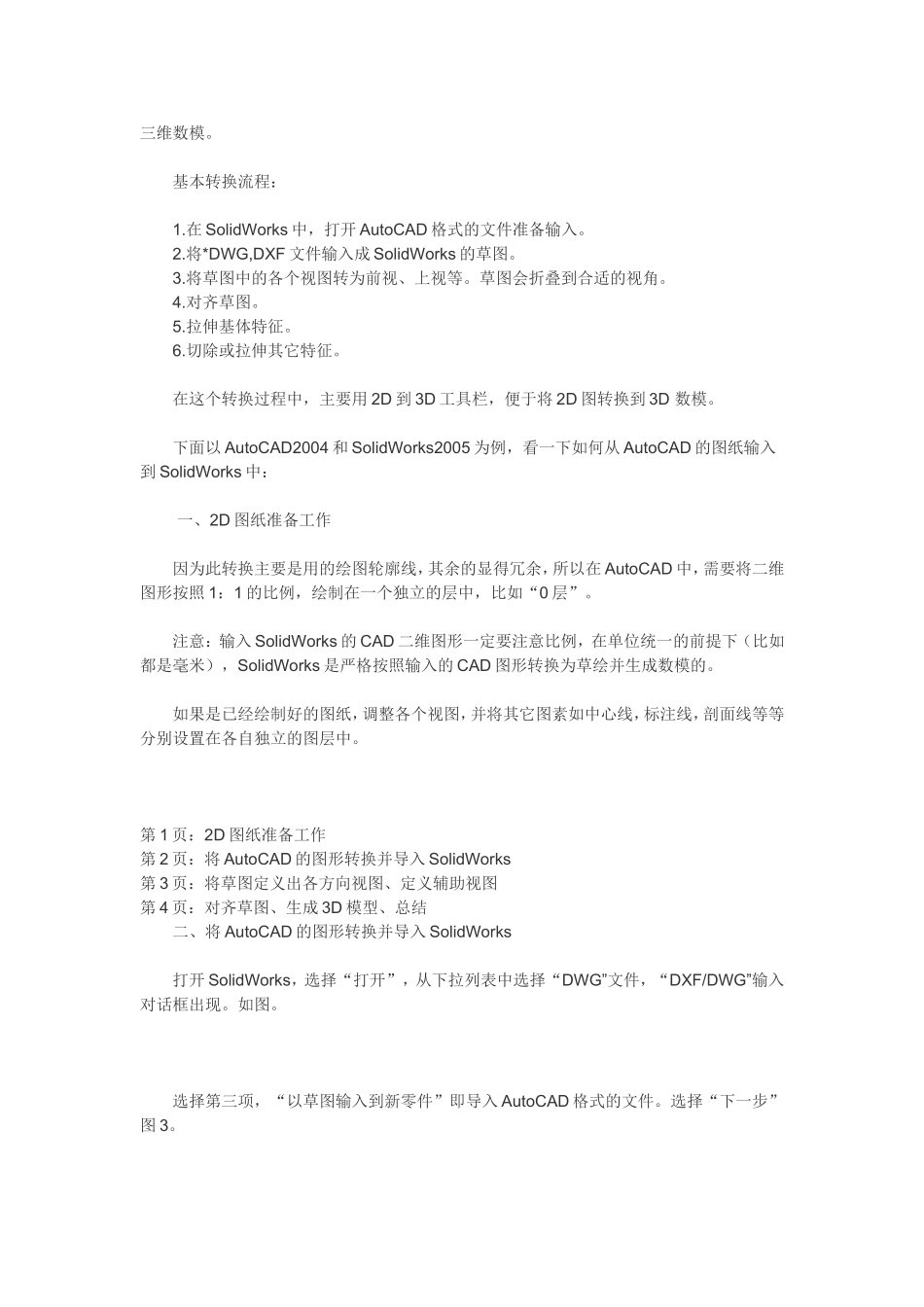

CAD图纸转换为SolidWorks三维模型详解将CAD图纸转换为SolidWorks三维模型详解传统的机械绘图，是想象出零部件的立体形状，然后对立体模型从各个方向上投影，生成各投影面上的二维视图，加以标注尺寸等注释，生成基本的二维的图纸。如下图。但是二维图纸的缺点也是明显的，就是略复杂点的就显得不直观，需要人为的正确想象。如果有三维的数模展现，并且能旋转、缩放，就更加直观易懂了。现在有了三维CAD软件SolidWorks的辅助，实现2D—3D转换，生成一般的三维数模是比较简单的事。对于从AutoCAD到三维软件过渡的设计者来说，SolidWorks的这个功能容易上手，可以帮助你轻松完成从AutoCAD到三维CAD软件的跨越。○SolidWorks简介SolidWorks是功能强大、易学易用和高效创新的三维CAD系统，可进行机械设计、零件设计、模具设计、装配体和工程图设计、消费品设计等。SolidWorks公司成立于1993年，1995年推出了第一版SolidWorks95。1997年SolidWorks公司被达索收购(也就是CATIA母公司)。SolidWorks公司致力于将大家认为复杂、高级的3DCAD应用简易化、平民化，使绝大部分工程师都能快捷上手。SW公司100%投入于3DCAD的研究、根据客户需求提供强有力的技术创新、为工程师整合全面的辅助系统(CAE等)。公司目标是成为机械设计领域中的三维标准。从2D-3D的跨越可谓是传统机械绘图的逆向过程（类似图1，但是由投影视图生成立体模型）。输入的2D草图可以是AutoCAD的DWG格式图纸，也可是SolidWorks工程图，或者是SolidWorks的草图。本文讨论如何从AutoCAD的图纸输入到SolidWorks中实现2D—3D的转换。原理：很多三维CAD/CAM软件的立体模型的建立，是直接或间接的以草绘（或者称草图）为基础的，这点尤以PRO/E为甚。而三维软件的草绘（草图），与AutoCAD等的二维绘图大同小异（不过不同的就是前者有了参数化的技术）。在SolidWorks中，就是将AutoCAD的图纸输入，转化为SolidWorks的草图，从而建立三维数模。基本转换流程：1.在SolidWorks中，打开AutoCAD格式的文件准备输入。2.将*DWG,DXF文件输入成SolidWorks的草图。3.将草图中的各个视图转为前视、上视等。草图会折叠到合适的视角。4.对齐草图。5.拉伸基体特征。6.切除或拉伸其它特征。在这个转换过程中，主要用2D到3D工具栏，便于将2D图转换到3D数模。下面以AutoCAD2004和SolidWorks2005为例，看一下如何从AutoCAD的图纸输入到SolidWorks中：一、2D图纸准备工作因为此转换主要是用的绘图轮廓线，其余的显得冗余，所以在AutoCAD中，需要将二维图形按照1：1的比例，绘制在一个独立的层中，比如“0层”。注意：输入SolidWorks的CAD二维图形一定要注意比例，在单位统一的前提下（比如都是毫米），SolidWorks是严格按照输入的CAD图形转换为草绘并生成数模的。如果是已经绘制好的图纸，调整各个视图，并将其它图素如中心线，标注线，剖面线等等分别设置在各自独立的图层中。第1页：2D图纸准备工作第2页：将AutoCAD的图形转换并导入SolidWorks第3页：将草图定义出各方向视图、定义辅助视图第4页：对齐草图、生成3D模型、总结二、将AutoCAD的图形转换并导入SolidWorks打开SolidWorks，选择“打开”，从下拉列表中选择“DWG”文件，“DXF/DWG”输入对话框出现。如图。选择第三项，“以草图输入到新零件”即导入AutoCAD格式的文件。选择“下一步”图3。点击看大图出现“工程图图层映射”对话框，如图。点击看大图在“显示图层下面”，选择“所有所选图层”，在下面的图层选择中，选中“0层”前面的选择框，因为基本轮廓图形都是在“0层”中绘制，故只将此层中的图形输入到SolidWorks中。预览：在输入前，利用“预览”下的图形浏览工具，可以象AutoCAD一样进行图形的放缩，局部放大，平移等视图操作。“白色背景”：将背景颜色设置为白色。选择“输入此图纸为”：模型选择下一步，出现文件设定对话框。如图点击看大图输入数据的单位：按照习惯，一般选择“毫米”。选择“添加约束”和“合并点”，选择输入此图纸为“2D草图”，这样可以把AutoCAD的图形转换为3D软件中的草绘，便于后续三维模型的生成。单击“完成”，成功将AutoCAD的图形转换并导入。如图。注意...
