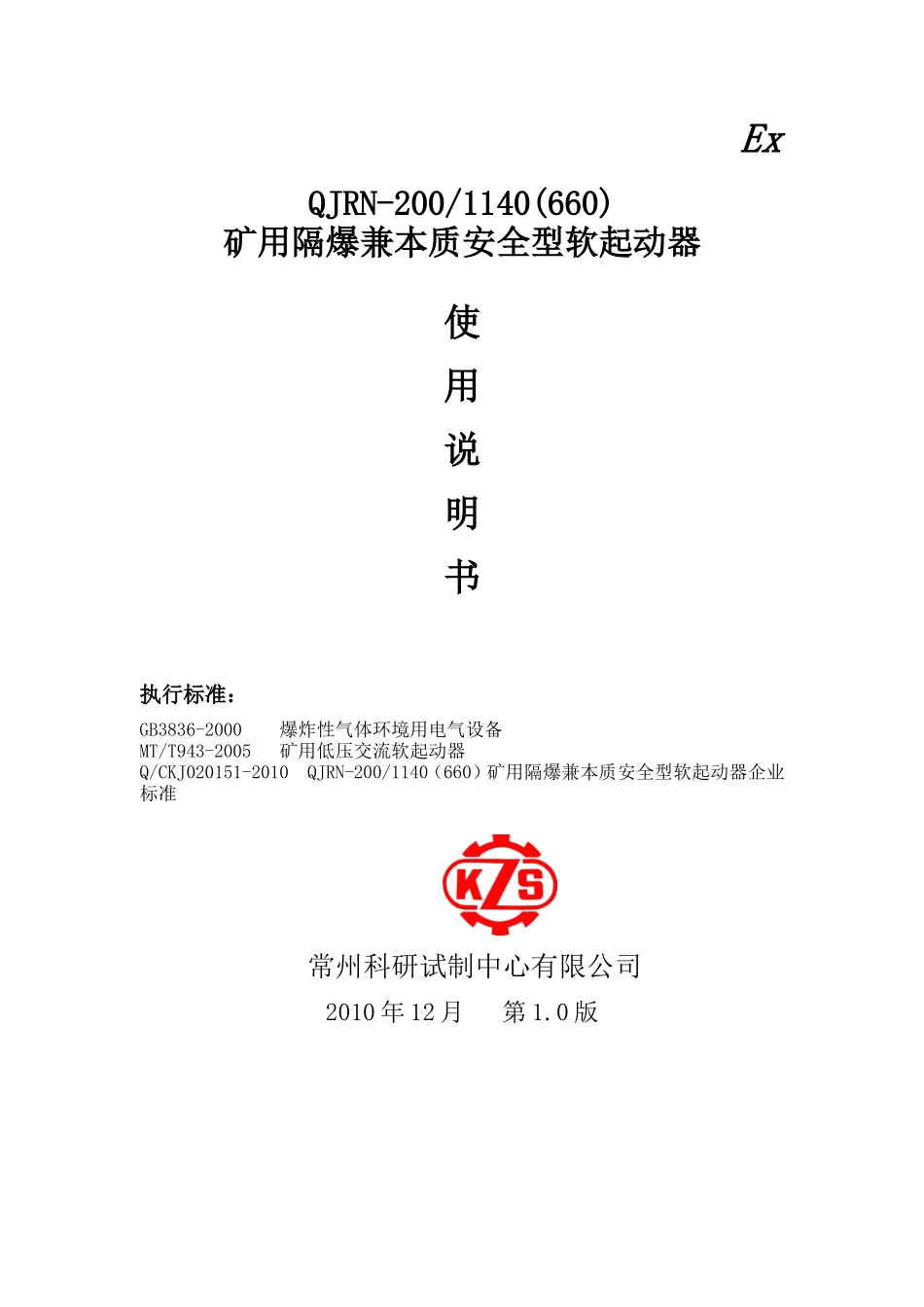

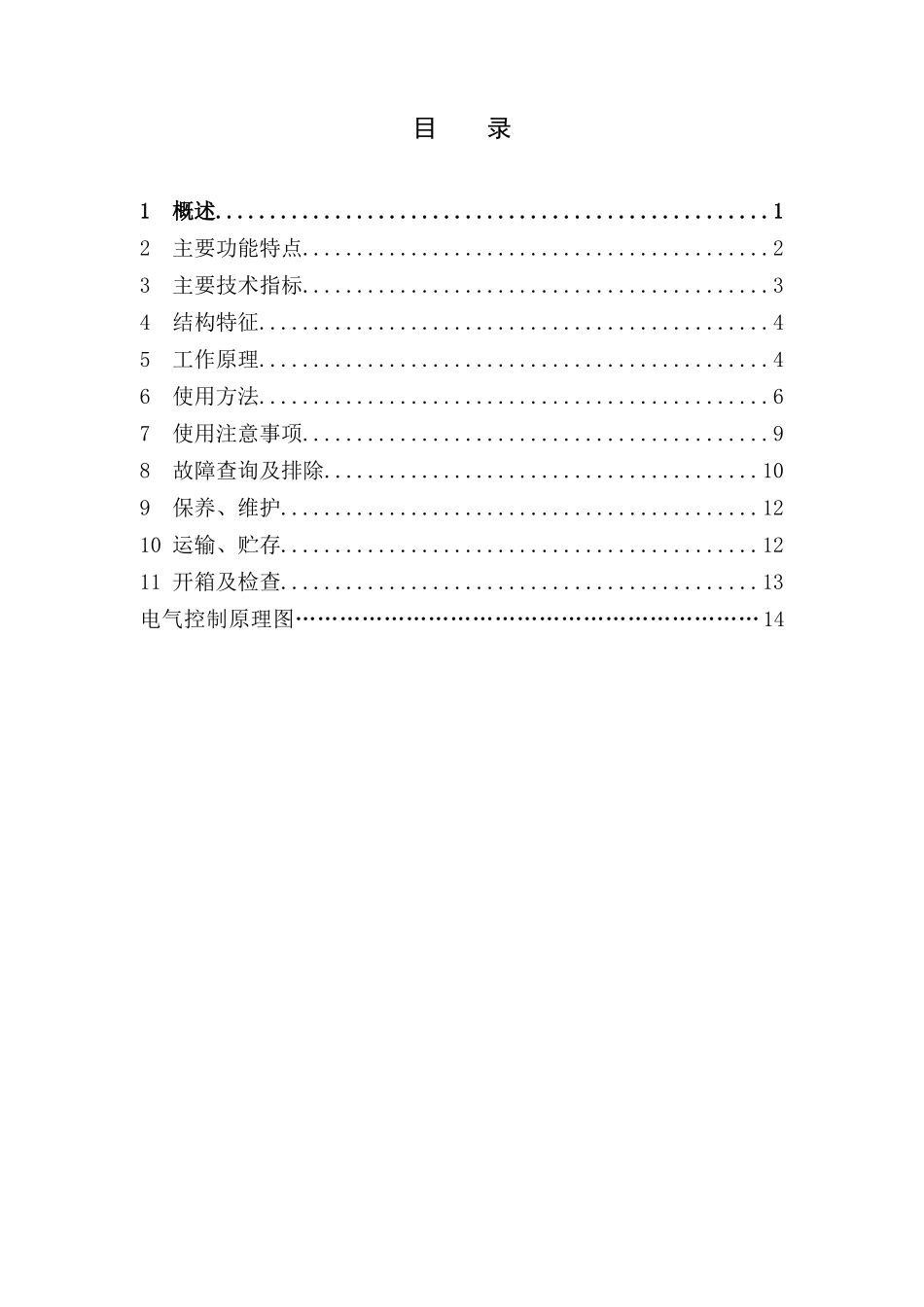

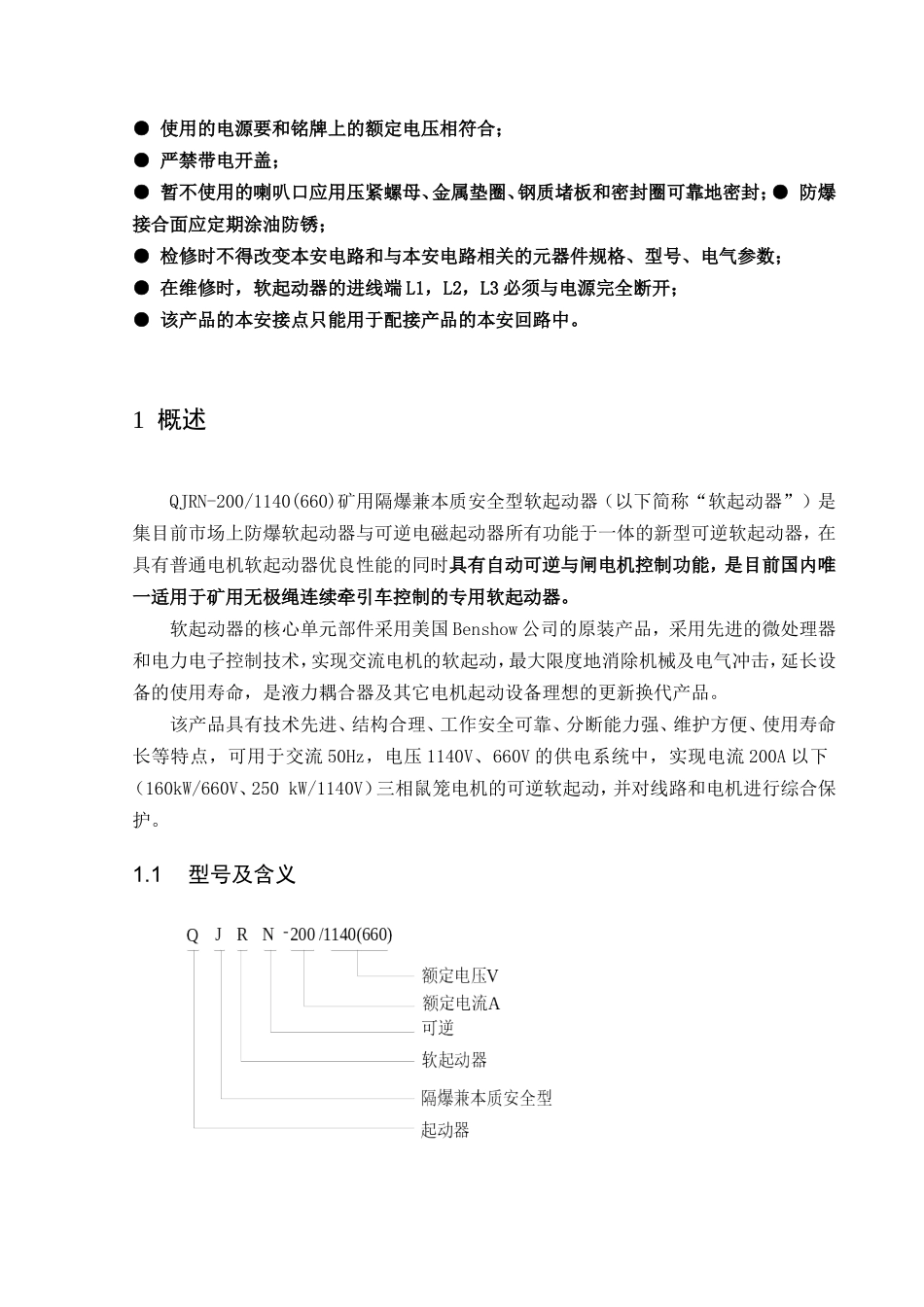

ExQJRN-200/1140(660)矿用隔爆兼本质安全型软起动器使用说明书执行标准：GB3836-2000爆炸性气体环境用电气设备MT/T943-2005矿用低压交流软起动器Q/CKJ020151-2010QJRN-200/1140（660）矿用隔爆兼本质安全型软起动器企业标准常州科研试制中心有限公司2010年12月第1.0版目录1概述...................................................12主要功能特点...........................................23主要技术指标...........................................34结构特征...............................................45工作原理...............................................46使用方法...............................................67使用注意事项...........................................98故障查询及排除........................................109保养、维护............................................1210运输、贮存............................................1211开箱及检查............................................13电气控制原理图………………………………………………………14●使用的电源要和铭牌上的额定电压相符合；●严禁带电开盖；●暂不使用的喇叭口应用压紧螺母、金属垫圈、钢质堵板和密封圈可靠地密封；●防爆接合面应定期涂油防锈；●检修时不得改变本安电路和与本安电路相关的元器件规格、型号、电气参数；●在维修时，软起动器的进线端L1，L2，L3必须与电源完全断开；●该产品的本安接点只能用于配接产品的本安回路中。1概述QJRN-200/1140(660)矿用隔爆兼本质安全型软起动器（以下简称“软起动器”）是集目前市场上防爆软起动器与可逆电磁起动器所有功能于一体的新型可逆软起动器，在具有普通电机软起动器优良性能的同时具有自动可逆与闸电机控制功能，是目前国内唯一适用于矿用无极绳连续牵引车控制的专用软起动器。软起动器的核心单元部件采用美国Benshow公司的原装产品，采用先进的微处理器和电力电子控制技术，实现交流电机的软起动，最大限度地消除机械及电气冲击，延长设备的使用寿命，是液力耦合器及其它电机起动设备理想的更新换代产品。该产品具有技术先进、结构合理、工作安全可靠、分断能力强、维护方便、使用寿命长等特点，可用于交流50Hz，电压1140V、660V的供电系统中，实现电流200A以下（160kW/660V、250kW/1140V）三相鼠笼电机的可逆软起动，并对线路和电机进行综合保护。1.1型号及含义1.2防爆型式、防爆标志软起动器的防爆型式：矿用隔爆兼本质安全型；防爆标志：“Exd[ib]I”。1.3工作条件a)海拔高度：≤2000mb)环境温度：－5～40℃c)相对湿度：≤95％（＋25℃）d)大气压力：80～106kPae)有瓦斯、煤尘爆炸性混合物、无显著振动和冲击、无滴水、无明显破坏绝缘的气体或蒸汽的环境。2主要功能特点2.1核心单元部件采用美国Benshow公司原装产品，具有技术先进、功能齐全、性能稳定、抗干扰能力强、运行可靠等特点。2.2具有自动可逆控制功能：将目前市场上的防爆可逆电磁起动器的所有功能融入该软起动器，实现了产品的集成创新，特别适合无极绳连续牵引车的往返运行控制。2.3具有坡度启车延时松闸功能。2.4众多参数连续线性可调，如软起动时间0～300s、起始电流50%～600%Ie、最大电流100%～800%Ie等，用户可根据负载情况设置起动模式和相关参数。2.5具有远控、近控控制方式：既可就地控制，又可通过可编程控制器（PLC）或其它设备（如三联按钮等）对其进行远方控制。2.6具有软起、直起启动方式。2.6防爆外壳采用方型、快开门结构，内部装置为导轨手车式，手车具有互换性。2.7隔离换向开关、真空接触器均按400A/1140V规格配置，接通与分断能力强。2.8具有智能通讯接口，可与我公司研制的ZWJ-127矿用无极绳连续牵引车监控装置配套使用，通过RS485通讯接口与监控装置进行通讯，实现12.1寸中文液晶显示屏参数设置与显示，同时可实现无极绳连续牵引车的监测、控制与保护功能。3主要技术指标额定电压：AC1140V，660V；工作电流：≤200A；额定频率：50Hz；软起动时间：0～300s(可调)；突跳时间：0.1～10s(可调)；可选起动方式：...
