GC1000J--矿用粉尘浓度传感器说明书VIP免费

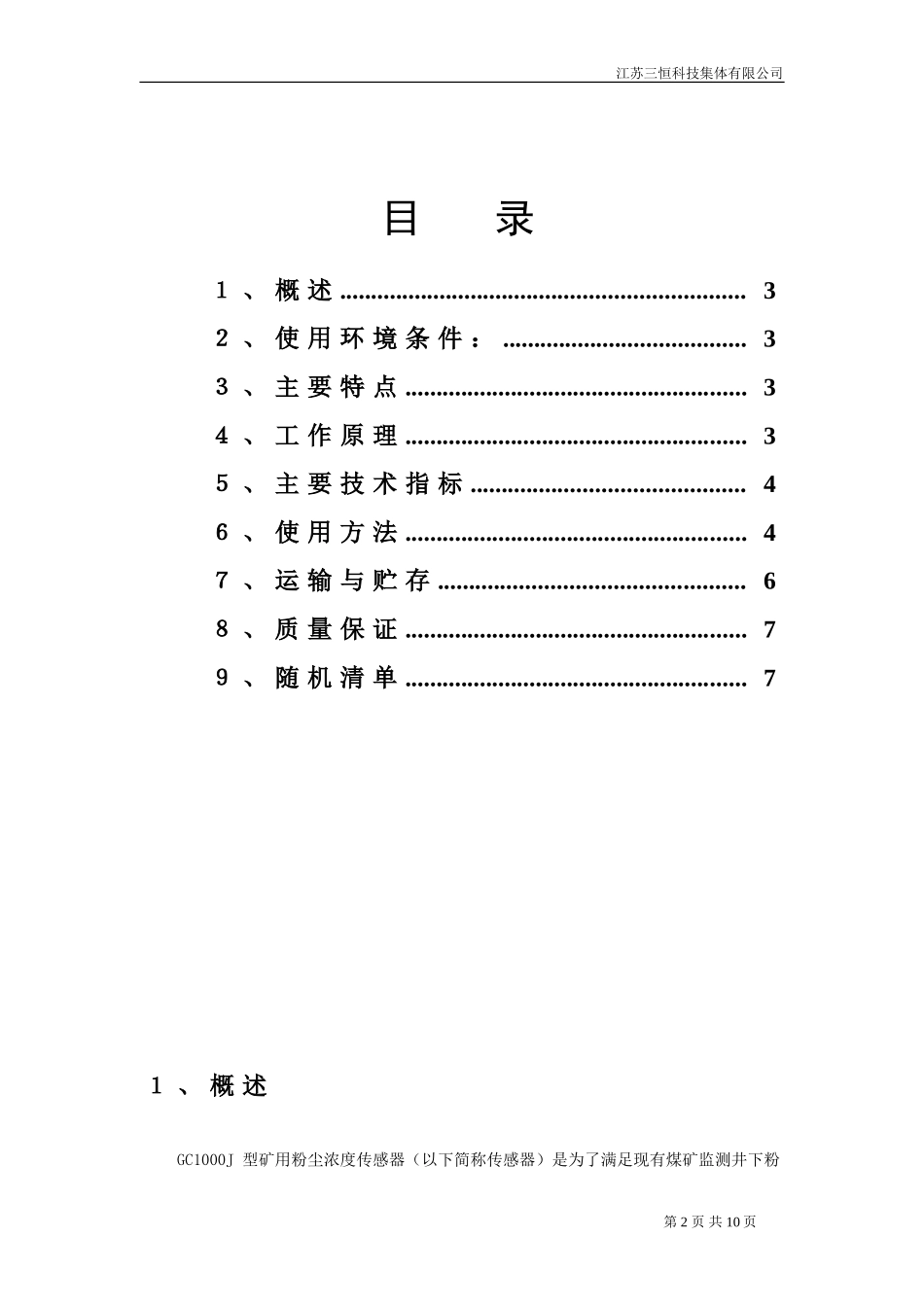

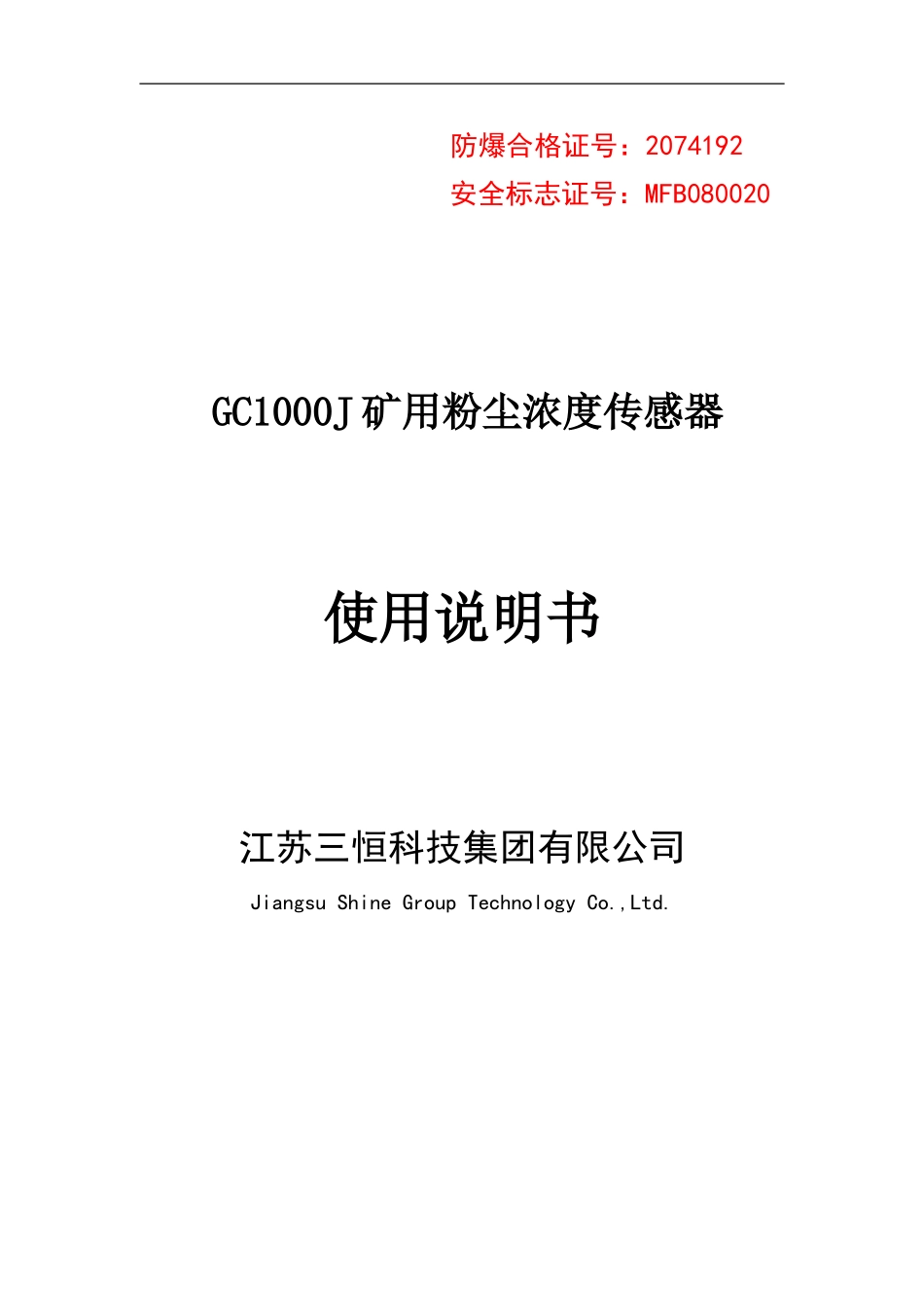

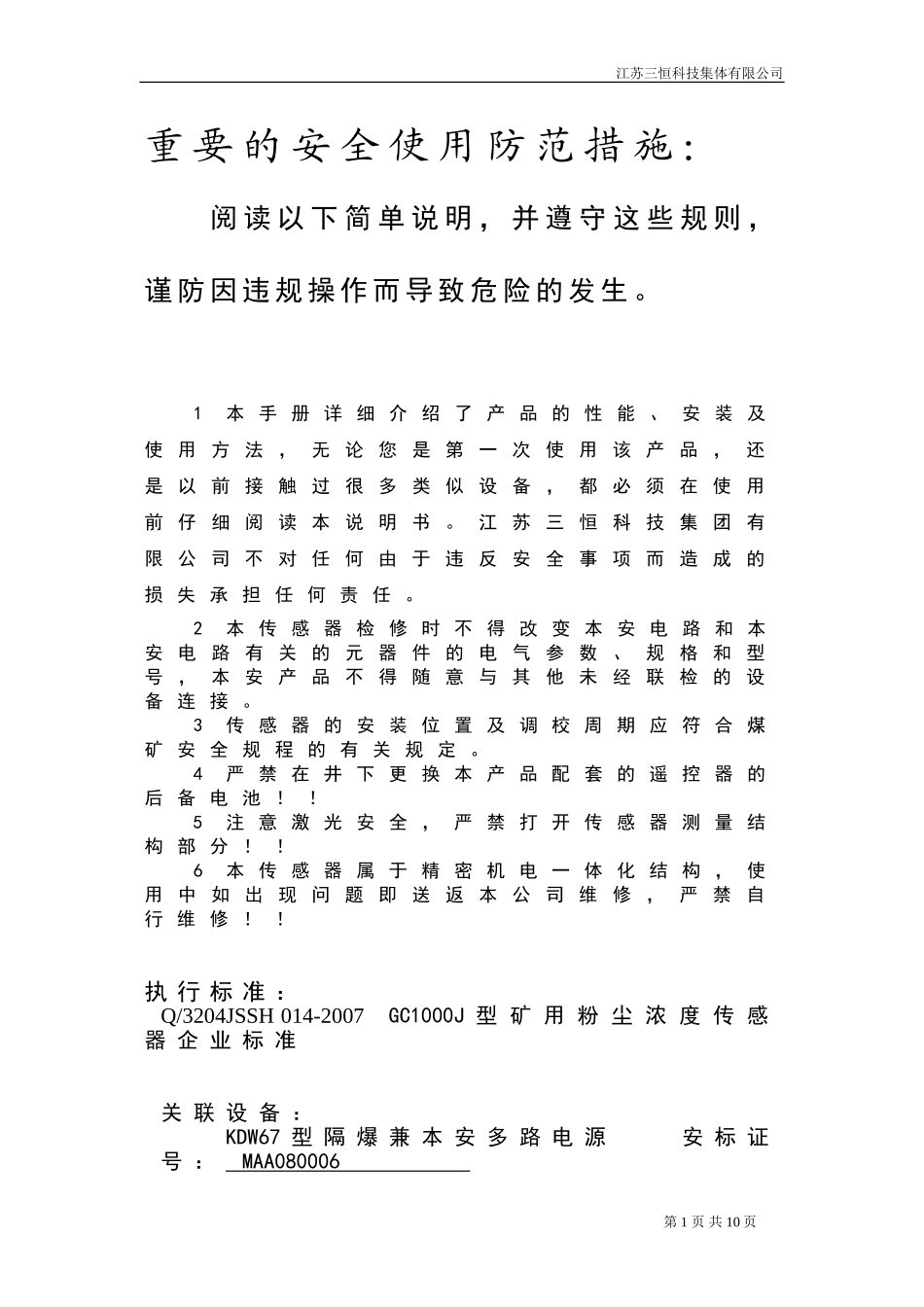

防爆合格证号：2074192安全标志证号：MFB080020GC1000J矿用粉尘浓度传感器使用说明书江苏三恒科技集团有限公司JiangsuShineGroupTechnologyCo.,Ltd.江苏三恒科技集体有限公司重要的安全使用防范措施：阅读以下简单说明，并遵守这些规则，谨防因违规操作而导致危险的发生。1本手册详细介绍了产品的性能、安装及使用方法，无论您是第一次使用该产品，还是以前接触过很多类似设备，都必须在使用前仔细阅读本说明书。江苏三恒科技集团有限公司不对任何由于违反安全事项而造成的损失承担任何责任。2本传感器检修时不得改变本安电路和本安电路有关的元器件的电气参数、规格和型号，本安产品不得随意与其他未经联检的设备连接。3传感器的安装位置及调校周期应符合煤矿安全规程的有关规定。4严禁在井下更换本产品配套的遥控器的后备电池！！5注意激光安全，严禁打开传感器测量结构部分！！6本传感器属于精密机电一体化结构，使用中如出现问题即送返本公司维修，严禁自行维修！！执行标准：Q/3204JSSH014-2007GC1000J型矿用粉尘浓度传感器企业标准关联设备：KDW67型隔爆兼本安多路电源安标证号：MAA080006第1页共10页江苏三恒科技集体有限公司目录１、概述.................................................................3２、使用环境条件：.......................................3３、主要特点.......................................................3４、工作原理.......................................................3５、主要技术指标............................................4６、使用方法.......................................................4７、运输与贮存.................................................6８、质量保证.......................................................7９、随机清单.......................................................7１、概述GC1000J型矿用粉尘浓度传感器（以下简称传感器）是为了满足现有煤矿监测井下粉第2页共10页江苏三恒科技集体有限公司尘浓度而利用激光散射原理开发的高科技传感器。该传感器的研制成功填补了我国不能长期监测井下粉尘的空白。该传感器能够长时间连续实时检测井下粉尘浓度并同时输出与矿用监控系统相适应的信号，传感器除了和本公司的KJ70N年煤矿监测系统配合使用外还可以和其他煤矿监测系统相兼容。传感器执行中华人民共和国煤炭行业标准MT63-1997《直读式粉尘浓度测量仪表》其型号及规格如下:GC1000J激光原理；测量范围；粉尘浓度；矿用传感器及敏感元件。２、使用环境条件：设备使用环境条件要求如下：a）环境温度：0℃～+40℃；b）相对湿度：≤95%（＋25℃）；c）大气压力：80kPa～106kPa；d）无显著振动和冲击的场合；e）煤矿井下有爆炸性气体混合物，但无破坏绝缘的腐蚀性气体的Ⅰ类场合。３、主要特点ａ）采用激光散射原理对井下粉尘浓度快速、准确测量。ｂ）采用独特的光学镜头清洁系统、保证在全量程范围内准确测量。ｃ）采用红外遥控调校传感器各参数，实现不开盖调节使调校更加简单。４、工作原理本传感器由供电电源、激光传感头、光电二极管、光学清扫系统、自动空气过滤系统、A/D变换器、遥控器及红外接收头、单片机以及显示电路和频率（或电流）信号输出及断电输出电路等部分组成。其工作原理见下面框图：当空气中的粉尘颗粒经过传感器时，被粉尘散射的激光散射到光电二极管上，光电二极管将粉尘浓度的微弱光信号变成微弱电信号，再将电信号进行放大、检波变成模拟直流信号，直流信号经A/D转换后变成数字信号由单片机进行处理后显示粉尘浓度，同时输出与粉尘浓度相对应的频率信号，并且根据粉尘浓度输出断电信号。光学清扫系统主要是清洁激光器的发射面，保证激光器和光电二极管在全量程范围内都能够准确发射激光信号。单片机根据粉尘浓度大小每隔一段时间向清扫系统发出自动清扫命令对激光头及光电二极管部分进行清扫，当进行清扫时三位显示浓度数码管从左往右轮流显示“-”持续约30秒后数码管从右往左轮流显示“-”也持续30秒，两个循环后清扫结束恢复正常测量状态。空气过滤系统...
