花篮式型钢悬挑外脚手架专项施工方案VIP免费

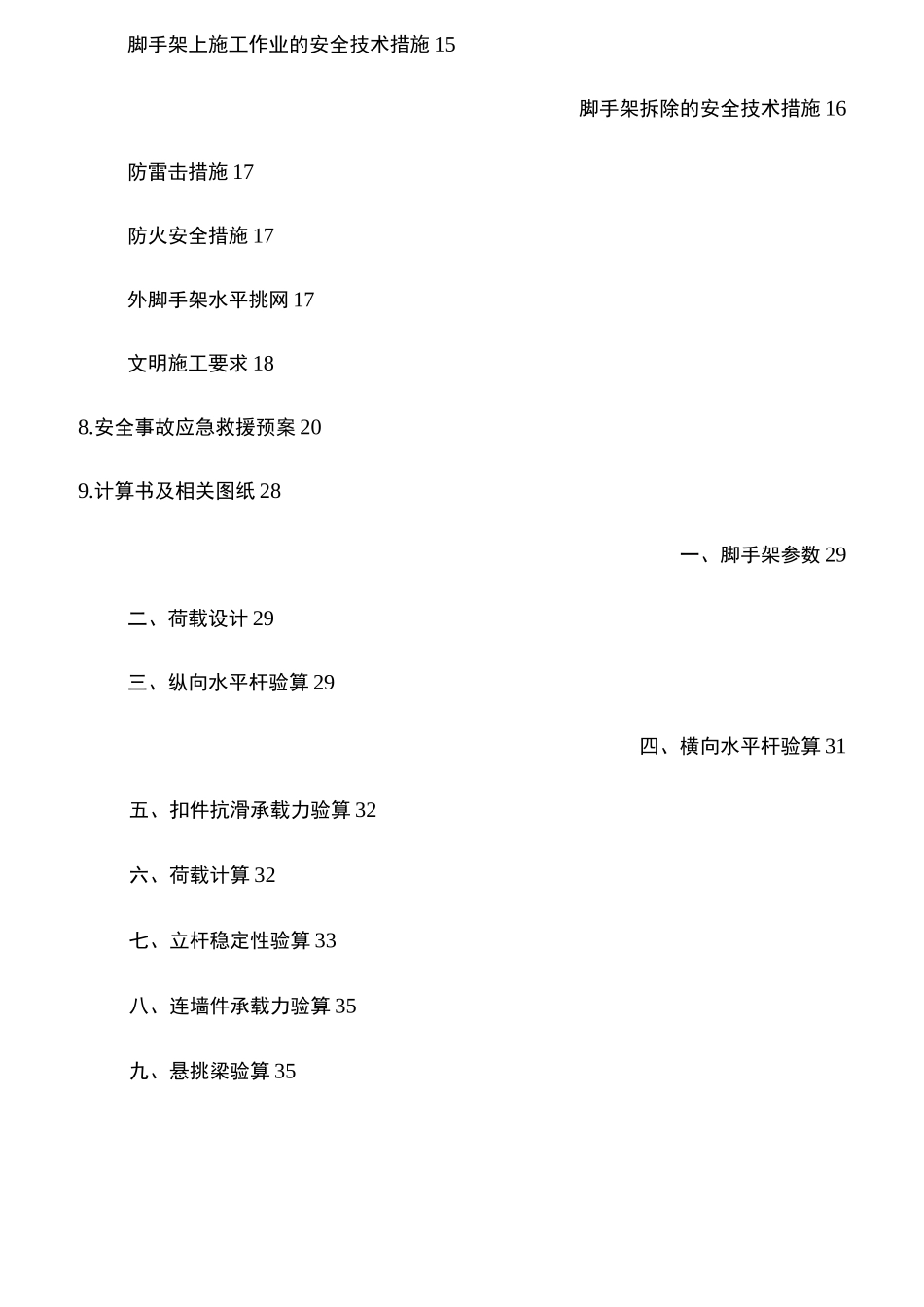

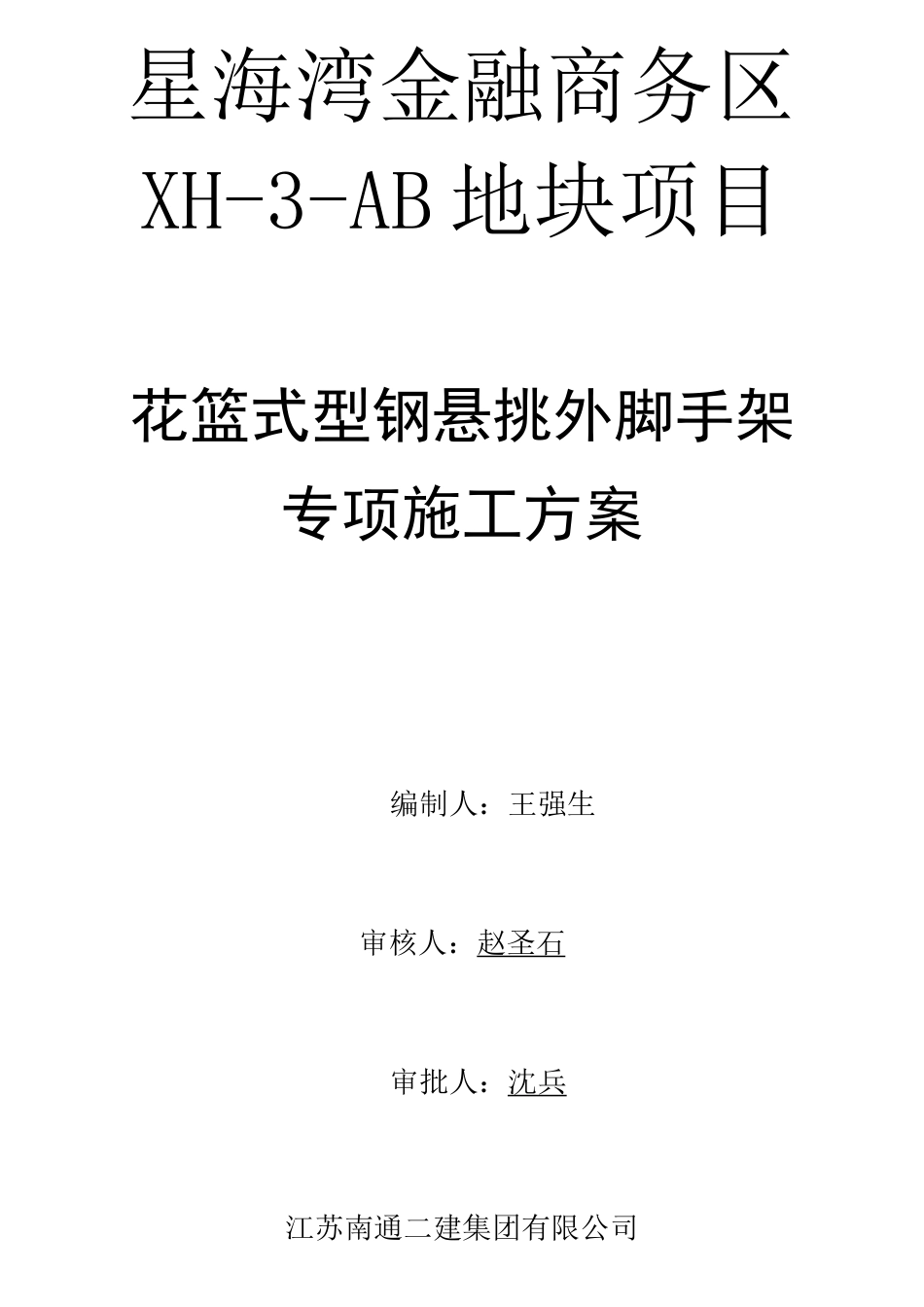

星海湾金融商务区XH-3-AB地块项目花篮式型钢悬挑外脚手架专项施工方案编制人：王强生审核人：赵圣石审批人：沈兵江苏南通二建集团有限公司年月日目录1.编制依据32.工程概况33.施工部署4组织机构4设计总体思路4劳动力准备4材料准备4机具准备5技术准备54.花篮拉杆式悬挑脚手架搭设55.脚手架的拆除施工工艺136.目标和验收标准147.安全文明施工保证措施14材质及其使用的安全技术措施14脚手架搭设的安全技术措施15脚手架上施工作业的安全技术措施15脚手架拆除的安全技术措施16防雷击措施17防火安全措施17外脚手架水平挑网17文明施工要求188.安全事故应急救援预案209.计算书及相关图纸28一、脚手架参数29二、荷载设计29三、纵向水平杆验算29四、横向水平杆验算31五、扣件抗滑承载力验算32六、荷载计算32七、立杆稳定性验算33八、连墙件承载力验算35九、悬挑梁验算351.编制依据《建筑结构可靠度设计统一标准》(GB50068-2001)；《建筑结构荷载规范》(GB5007-2006)；《钢结构设计规范》(GB50017-2003)；《钢结构工程施工质量验收规范》(GB50205-2001)；《建筑施工扣件式钢管脚手架》(JGJ130-2011)；《建筑施工安全检查标准》(JGJ59-2011)；《建筑施工高处作业安全技术规范》(JGJ80-2011)；《江苏南通二建集团有限公司安全手册》；本工程施工图纸；2.工程概况本工程位于辽宁省大连市沙河口区会展路与中山路交界处，会展中心南侧，浦发银行西侧，本工程主楼为核心筒-框架结构，裙房为框架结构，地下2层，地上51层，抗震设防为7度。本工程总建筑面积：146270tf；其中地下20310tf,地上125960本工程设计标高土绝对标高。裙楼地上为7层，群楼高度为36m,拟采用花篮式悬挑外架，其搭设高度为，花篮式外悬挑脚手架设置范围为群楼，2至7层，外挑设置2次，第一次悬挑：从2层楼面至4层顶，第二次悬挑：从5层楼面至7层顶。3.施工部署组织机构外墙脚手架搭设由外架工长负责组织实施，其他人员配合。外墙脚手架所需材料、劳动力计划均由外架工长负责编制，材料员、劳职员负责组织进场。技术交底工作由项目经理组织项目部技术总工，项目部管理人员进行落实。设计总体思路根据现场实际情况，本工程裙楼采用花篮式型钢悬挑钢管扣件脚手架。劳动力准备搭设阶段共需架子工20名，维护阶段共需架子工5名，拆除阶段共需外架工15名。所有架子工均需持证上岗。搭设阶段安排2名测量放线工配合。材料准备本工程外架所用的钢管、扣件、型钢、脚手板和其它材料由项目部自行采购。材料视工程进度分阶段组织进场。机具准备搭、拆架子所需机具主要有架子扳手、吊线，由架子工自备。项目部应配备如下检查工具（可借用，但应符合要求）：名称数量用途扭力扳手1把检查扣件拧紧力度游标卡尺1把检查焊接钢管外径和壁厚、外表面锈蚀深度塞尺1把检查钢管两端面切斜偏差钢卷尺1把检查钢管弯曲程度和搭设中的距离或长度水平尺1把检查水平杆咼差角尺1把检查剪刀撑与地面的倾角技术准备施工前应按要求向架子工作好技术交底。人员变动后应重新交底。4.花篮拉杆式悬挑脚手架搭设单位工程名称悬挑高度型钢类型悬挑长度（m）钢梁间距（m）立杆间距（mm）大连星海湾金融商务区XH-3-AB项目分2段悬挑，第一段从第2~4层，悬挑高度；第二段从5~7层，悬挑高度约16m；离外墙面均为300。主梁采用16号工字钢悬挑钢梁最大间距3m纵距1500横距为8001）悬挑脚手架的选材经计算验证后决定悬挑钢梁采用16#国标工字钢，间距拟定为，用10#工字钢纵向钢梁。悬挑钢梁与纵向连梁用专用卡环连接，各段悬挑钢梁的长度详见附图。脚手架使用Q235钢材，外径48mm、壁厚焊接钢管，小横杠长度为左右，大横杠和立杆的长度为4-6m左右。变形、锈蚀超过规定的钢管禁止使用；内端与外墙结构梁用①22mm穿孔高强螺栓固定,外立杆内侧焊吊环,上吊点在上一楼层外墙梁上预留孔眼，斜杆用①20mm圆钢配花篮螺栓调节长度。2）悬挑钢梁与主体结构连接做法及要求按外脚手架平面及工字钢梁布置图上工字钢梁的设置位置，在起挑层主体机构砼浇灌前，在梁或剪力墙上预埋两个水平布置的①22的孔（详见附图）。砼浇灌后将钢梁按照水平标高安放在下层脚手架体上，经位置校正后再用①20的高强度螺...
