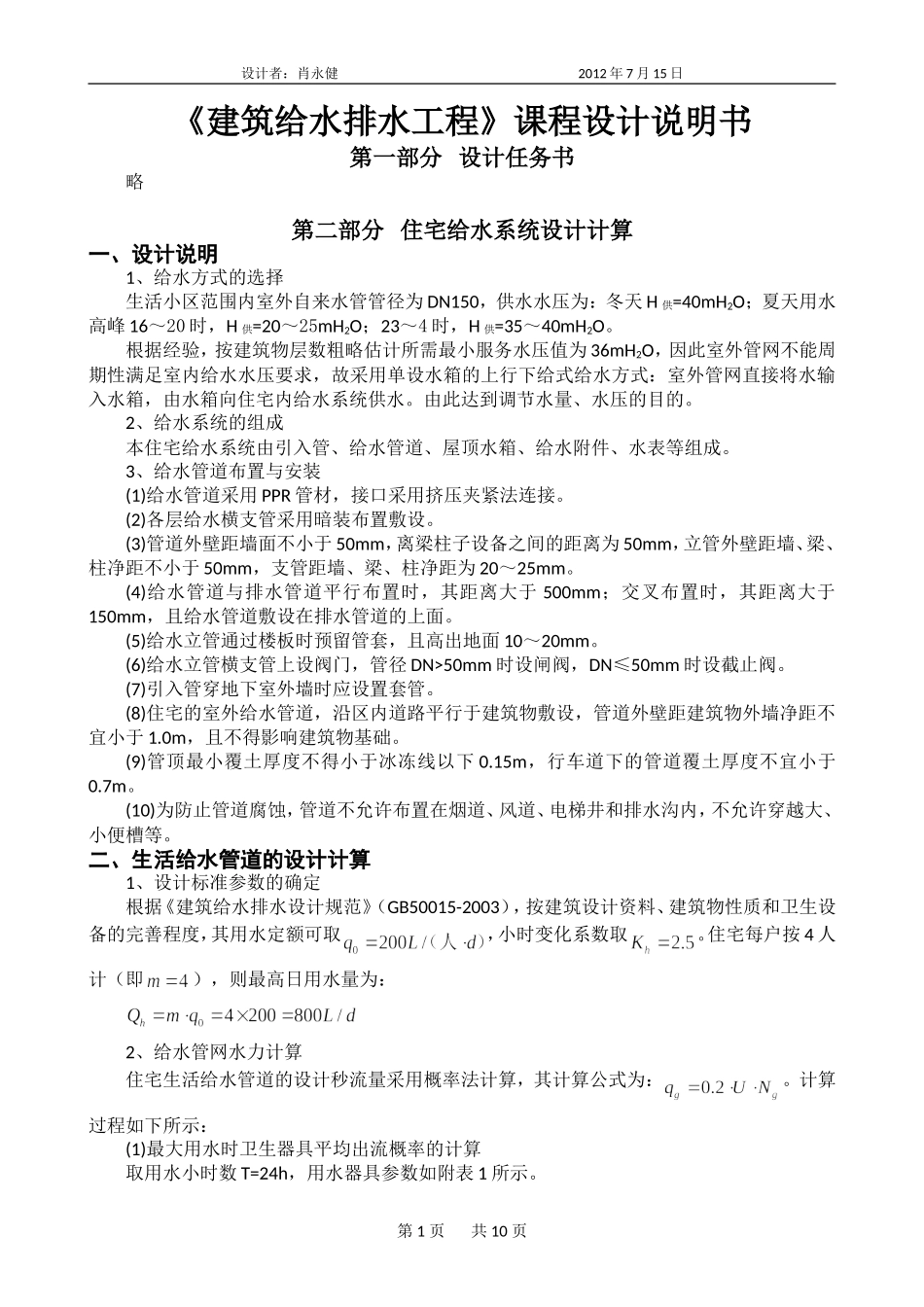

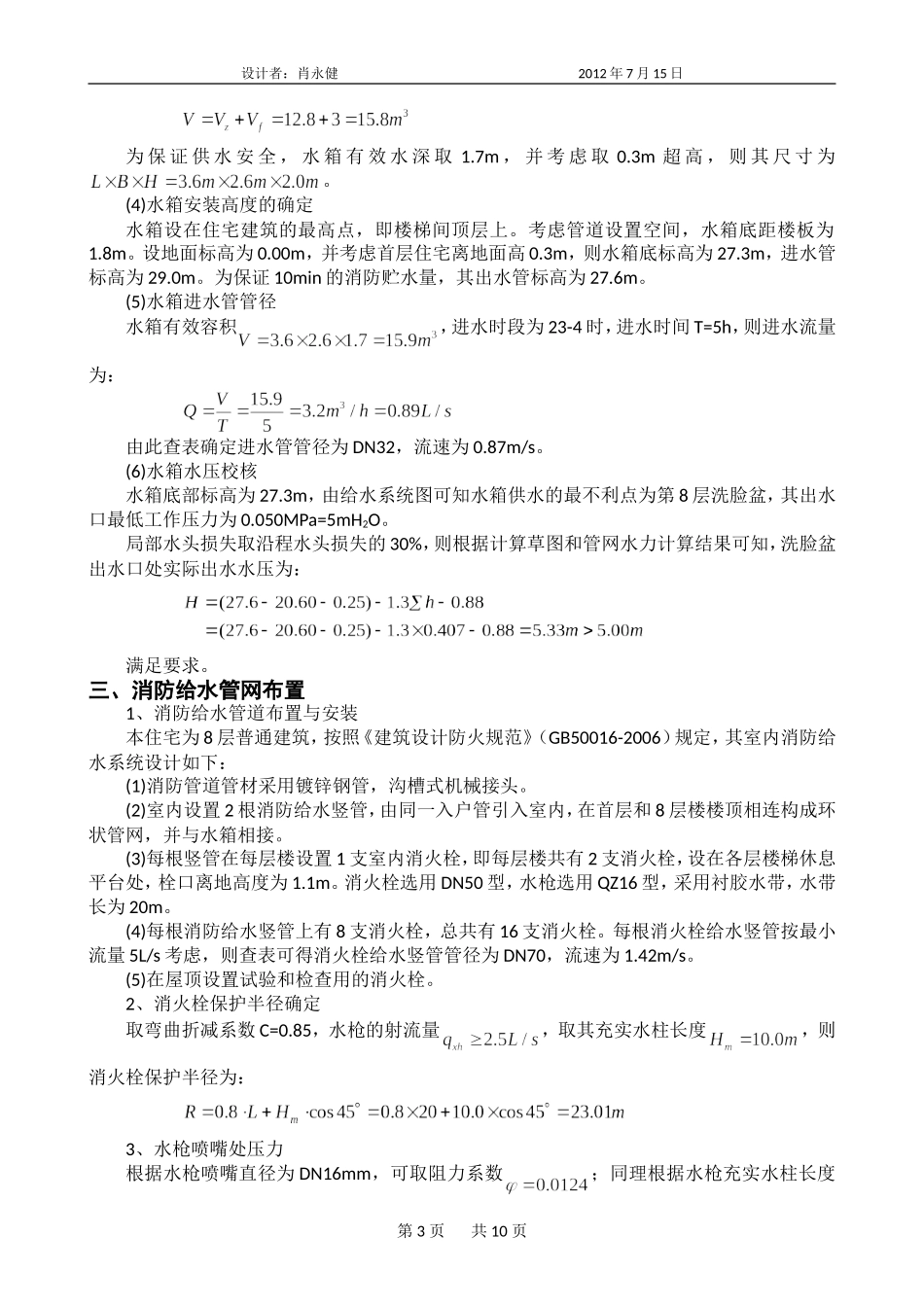

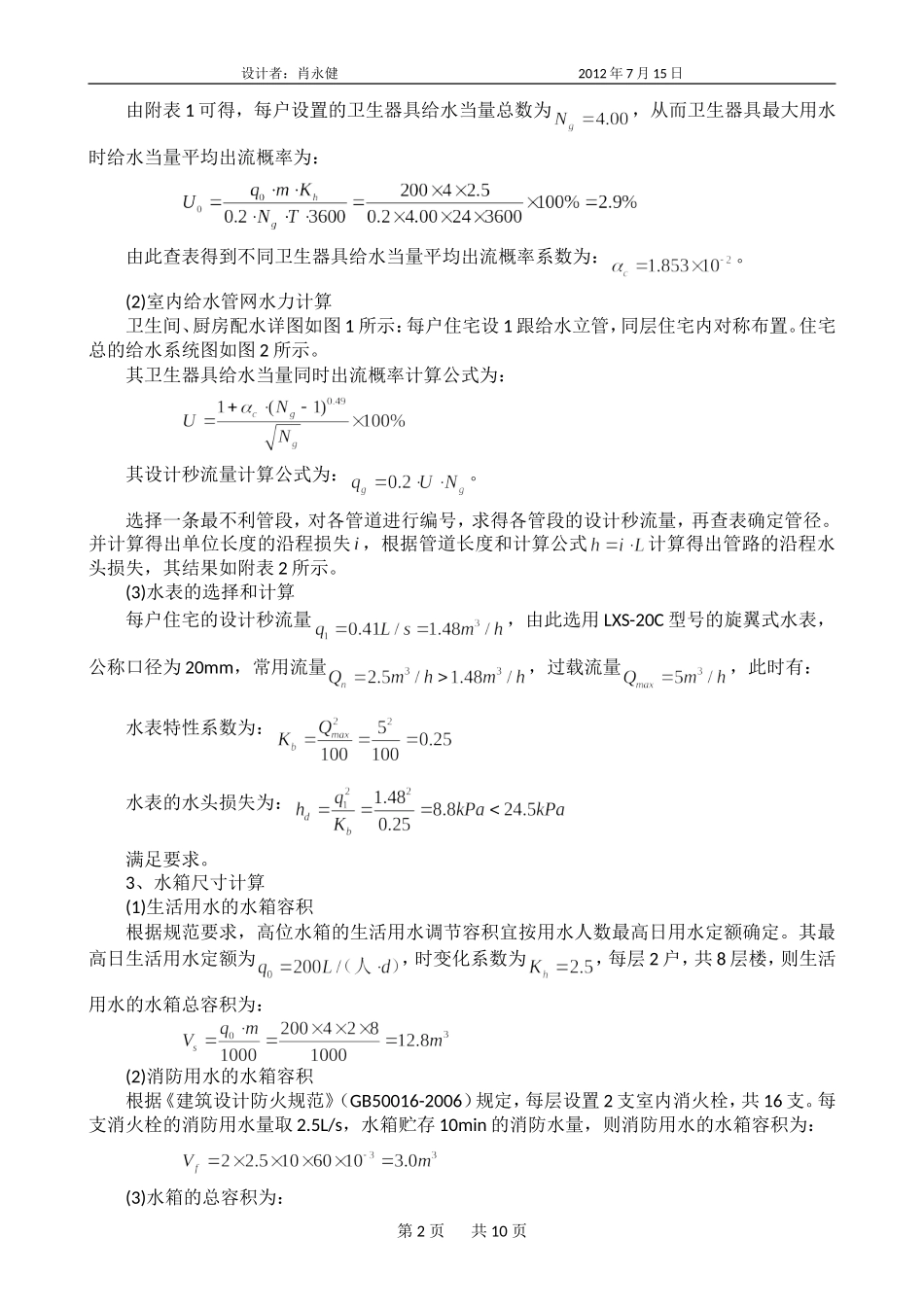

设计者：肖永健2012年7月15日《建筑给水排水工程》课程设计说明书第一部分设计任务书略第二部分住宅给水系统设计计算一、设计说明1、给水方式的选择生活小区范围内室外自来水管管径为DN150，供水水压为：冬天H供=40mH2O；夏天用水高峰16～20时，H供=20～25mH2O；23～4时，H供=35～40mH2O。根据经验，按建筑物层数粗略估计所需最小服务水压值为36mH2O，因此室外管网不能周期性满足室内给水水压要求，故采用单设水箱的上行下给式给水方式：室外管网直接将水输入水箱，由水箱向住宅内给水系统供水。由此达到调节水量、水压的目的。2、给水系统的组成本住宅给水系统由引入管、给水管道、屋顶水箱、给水附件、水表等组成。3、给水管道布置与安装(1)给水管道采用PPR管材，接口采用挤压夹紧法连接。(2)各层给水横支管采用暗装布置敷设。(3)管道外壁距墙面不小于50mm，离梁柱子设备之间的距离为50mm，立管外壁距墙、梁、柱净距不小于50mm，支管距墙、梁、柱净距为20～25mm。(4)给水管道与排水管道平行布置时，其距离大于500mm；交叉布置时，其距离大于150mm，且给水管道敷设在排水管道的上面。(5)给水立管通过楼板时预留管套，且高出地面10～20mm。(6)给水立管横支管上设阀门，管径DN>50mm时设闸阀，DN≤50mm时设截止阀。(7)引入管穿地下室外墙时应设置套管。(8)住宅的室外给水管道，沿区内道路平行于建筑物敷设，管道外壁距建筑物外墙净距不宜小于1.0m，且不得影响建筑物基础。(9)管顶最小覆土厚度不得小于冰冻线以下0.15m，行车道下的管道覆土厚度不宜小于0.7m。(10)为防止管道腐蚀，管道不允许布置在烟道、风道、电梯井和排水沟内，不允许穿越大、小便槽等。二、生活给水管道的设计计算1、设计标准参数的确定根据《建筑给水排水设计规范》（GB50015-2003），按建筑设计资料、建筑物性质和卫生设备的完善程度，其用水定额可取，小时变化系数取。住宅每户按4人计（即），则最高日用水量为：2、给水管网水力计算住宅生活给水管道的设计秒流量采用概率法计算，其计算公式为：。计算过程如下所示：(1)最大用水时卫生器具平均出流概率的计算取用水小时数T=24h，用水器具参数如附表1所示。第1页共10页设计者：肖永健2012年7月15日由附表1可得，每户设置的卫生器具给水当量总数为，从而卫生器具最大用水时给水当量平均出流概率为：由此查表得到不同卫生器具给水当量平均出流概率系数为：。(2)室内给水管网水力计算卫生间、厨房配水详图如图1所示：每户住宅设1跟给水立管，同层住宅内对称布置。住宅总的给水系统图如图2所示。其卫生器具给水当量同时出流概率计算公式为：其设计秒流量计算公式为：。选择一条最不利管段，对各管道进行编号，求得各管段的设计秒流量，再查表确定管径。并计算得出单位长度的沿程损失，根据管道长度和计算公式计算得出管路的沿程水头损失，其结果如附表2所示。(3)水表的选择和计算每户住宅的设计秒流量，由此选用LXS-20C型号的旋翼式水表，公称口径为20mm，常用流量，过载流量，此时有：水表特性系数为：水表的水头损失为：满足要求。3、水箱尺寸计算(1)生活用水的水箱容积根据规范要求，高位水箱的生活用水调节容积宜按用水人数最高日用水定额确定。其最高日生活用水定额为，时变化系数为，每层2户，共8层楼，则生活用水的水箱总容积为：(2)消防用水的水箱容积根据《建筑设计防火规范》（GB50016-2006）规定，每层设置2支室内消火栓，共16支。每支消火栓的消防用水量取2.5L/s，水箱贮存10min的消防水量，则消防用水的水箱容积为：(3)水箱的总容积为：第2页共10页设计者：肖永健2012年7月15日为保证供水安全，水箱有效水深取1.7m，并考虑取0.3m超高，则其尺寸为。(4)水箱安装高度的确定水箱设在住宅建筑的最高点，即楼梯间顶层上。考虑管道设置空间，水箱底距楼板为1.8m。设地面标高为0.00m，并考虑首层住宅离地面高0.3m，则水箱底标高为27.3m，进水管标高为29.0m。为保证10min的消防贮水量，其出水管标高为27.6m。(5)水箱进水管管径水箱有效容积，进水时段为23-4时，进水时间T=5h，则进水流量为：由此查表确定进水管管径为DN32，流速为0.87m/s。(6)水箱水压校核水箱...
