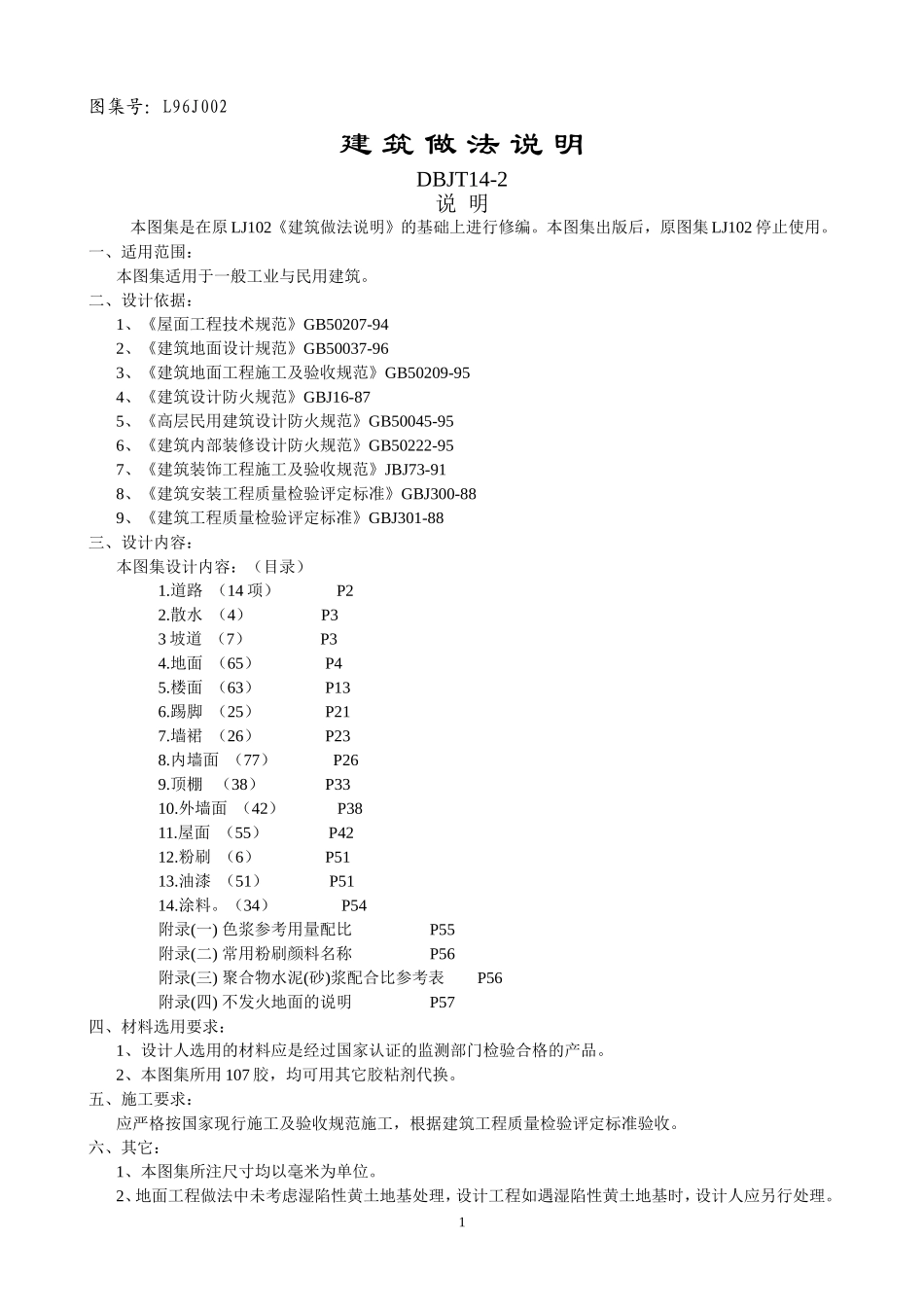

图集号：L96J002建筑做法说明DBJT14-2说明本图集是在原LJ102《建筑做法说明》的基础上进行修编。本图集出版后，原图集LJ102停止使用。一、适用范围：本图集适用于一般工业与民用建筑。二、设计依据：1、《屋面工程技术规范》GB50207-942、《建筑地面设计规范》GB50037-963、《建筑地面工程施工及验收规范》GB50209-954、《建筑设计防火规范》GBJ16-875、《高层民用建筑设计防火规范》GB50045-956、《建筑内部装修设计防火规范》GB50222-957、《建筑装饰工程施工及验收规范》JBJ73-918、《建筑安装工程质量检验评定标准》GBJ300-889、《建筑工程质量检验评定标准》GBJ301-88三、设计内容：本图集设计内容：（目录）1.道路（14项）P22.散水（4）P33坡道（7）P34.地面（65）P45.楼面（63）P136.踢脚（25）P217.墙裙（26）P238.内墙面（77）P269.顶棚（38）P3310.外墙面（42）P3811.屋面（55）P4212.粉刷（6）P5113.油漆（51）P5114.涂料。（34）P54附录(一)色浆参考用量配比P55附录(二)常用粉刷颜料名称P56附录(三)聚合物水泥(砂)浆配合比参考表P56附录(四)不发火地面的说明P57四、材料选用要求：1、设计人选用的材料应是经过国家认证的监测部门检验合格的产品。2、本图集所用107胶，均可用其它胶粘剂代换。五、施工要求：应严格按国家现行施工及验收规范施工，根据建筑工程质量检验评定标准验收。六、其它：1、本图集所注尺寸均以毫米为单位。2、地面工程做法中未考虑湿陷性黄土地基处理，设计工程如遇湿陷性黄土地基时，设计人应另行处理。13、油漆涂料参照《新型建筑材料手册》、《建筑材料手册》（第二版）等其它有关资料。4、本图集除注明者外，应遵照国家现行的有关标准规范和规定。编号名称做法说明备注路1混凝土路面1.路基碾压密实系数>95%2.300厚3:7灰土(分二步夯实或碾压)3.20厚粗砂垫层4.120、180、220厚C25混凝土路面(分格捣制,随捣随抹平,每块路面长不大于6m,沥青砂子嵌缝,缝宽20-30)根据经常车流选择路面,面层宜用厚度:小型车120,卡车180,重型车220,路面横坡1.5-2.5%路2混凝土路面1.路基碾压密实系数>95%2.200厚小毛石灌M2.5混合砂浆3.20厚粗砂垫层4.120、180、220厚C25混凝土路面(分格捣制,震捣密实,随捣随抹平,每块路面长不大于6m,沥青砂子嵌缝,缝宽20-30)同上路3混凝土路面1.素土夯实2.150厚3:7灰土夯实3.80厚C20混凝土路面(分格捣制,随捣随抹平,每块长度不大于6m,沥青砂子嵌缝,缝宽20)适用于小区内道路路面横坡1.5-2.5%路4混凝土路面1.素土夯实2.150厚小毛石灌M2.5混合砂浆3.80厚C20混凝土路面(分格捣制,随捣随抹平,每块长度不大于6m,沥青砂子嵌缝,缝宽20)适用于小区内道路路面横坡1.5-2.5%路5预制混凝土块路面1.路基碾压密实系数>95%2.300厚3:7灰土(分二步夯实或碾压)3.30厚砂结合层4.495×495×100预制C25混凝土块,干砂灌缝,缝宽不大于10适用于停车场.混凝土块体由设计人定,厚度不小于80,场地坡度1-2%路6预制混凝土块路面1.路基碾压密实系数>95%2.200厚小毛石灌M2.5混合砂浆3.30厚砂结合层4.495×495×100预制C25混凝土块,干砂灌缝,缝宽不大于10适用于停车场,场地坡度1-2%,坡向排水井或沟路7广场砖路面1.路基碾压密实系数>95%2.300厚3:7灰土(分二步夯实或碾压)3.150厚C20混凝土垫层4.15厚广场砖1:1水泥细砂浆粘贴适用于停车场、广场,场地坡度1-2%广场砖规格、花饰由设计人定路8混凝土花格草坪路面1.路基碾压密实系数<95%2.C25混凝土花格块,厚度不小于803.填过筛种植土绿化种植适用于道路绿化带、广场种植草皮.花格块规格、花饰由设计人定路9水泥砖路面1.素土夯实2.150厚3:7灰土夯实3.25厚M5混合砂浆4.50厚250×250水泥方格砖,干砂灌缝,缝宽不大于10适用于小区内人行道水泥砖色彩、规格由设计人定路10沥青混凝土1.路基碾压密实系数>95%适用于小区内车行2路面2.300厚3:7灰土(分二步夯实或碾压)3.60厚碎石碾压密实4.浇一道沥青结合层5.50厚沥青混凝土面层碾压实路路面横坡1.5-2.5%路11沥青砂浆路面1.路基碾压密实系数>95%2.200厚小毛石灌M2.5混合砂浆3.60厚碎石碾压密实4.浇一道沥青结合层5.40厚沥青混凝土压实6.20厚沥青砂浆(或沥青石屑)面层碾压实适用于小区内车行...
