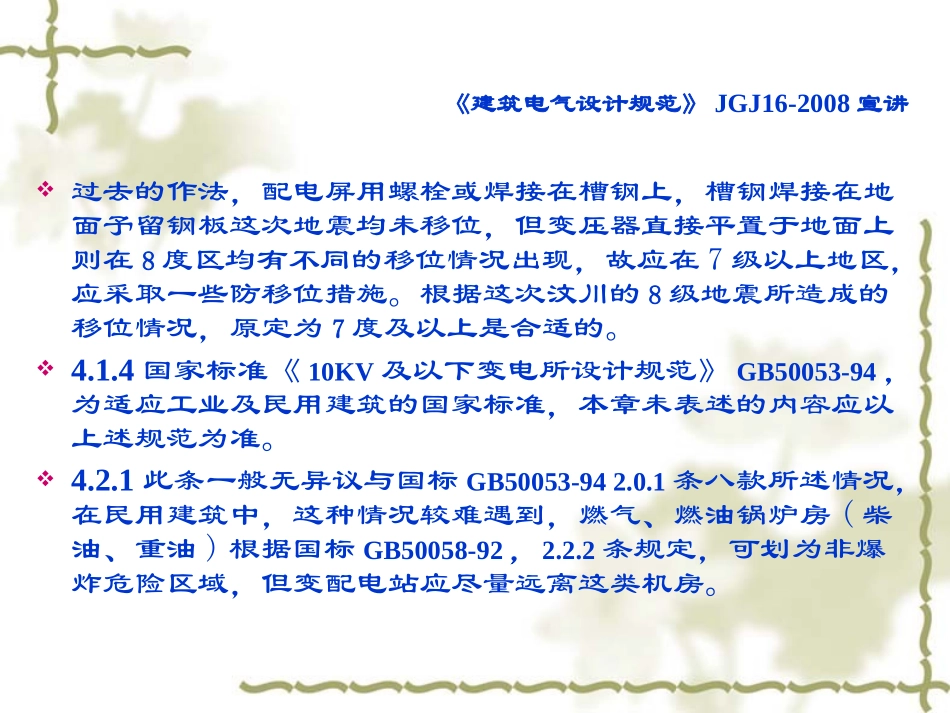

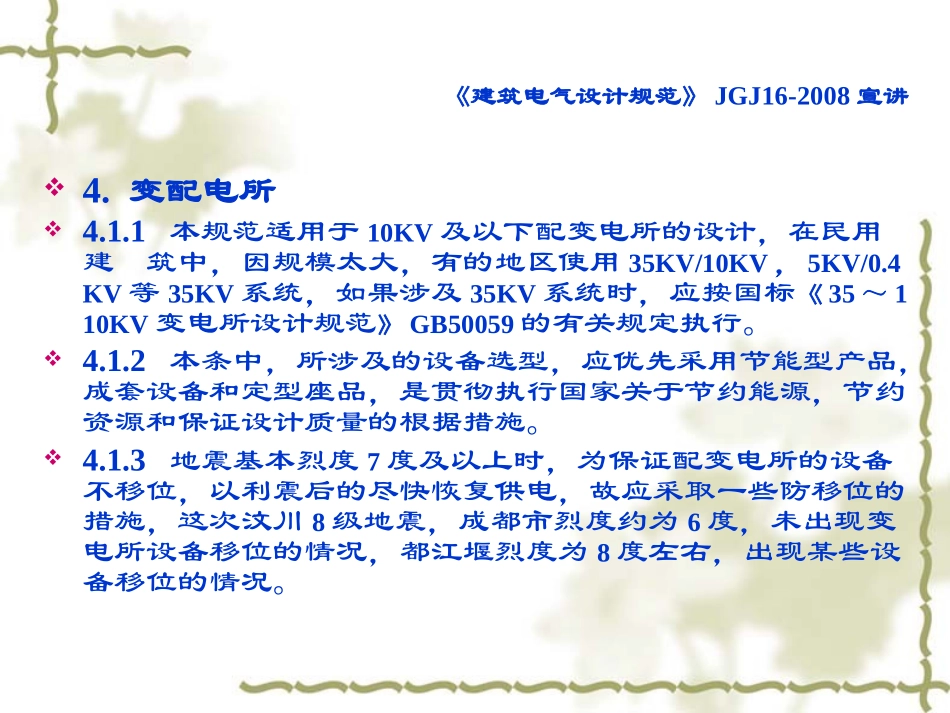

《建筑电气设计规范》JGJ16-2008宣讲本讲内容为本规范的4章、9～13章《建筑电气设计规范》JGJ16-2008宣讲4.变配电所4.1.1本规范适用于10KV及以下配变电所的设计，在民用建筑中，因规模太大，有的地区使用35KV/10KV，5KV/0.4KV等35KV系统，如果涉及35KV系统时，应按国标《35～110KV变电所设计规范》GB50059的有关规定执行。4.1.2本条中，所涉及的设备选型，应优先采用节能型产品，成套设备和定型座品，是贯彻执行国家关于节约能源，节约资源和保证设计质量的根据措施。4.1.3地震基本烈度7度及以上时，为保证配变电所的设备不移位，以利震后的尽快恢复供电，故应采取一些防移位的措施，这次汶川8级地震，成都市烈度约为6度，未出现变电所设备移位的情况，都江堰烈度为8度左右，出现某些设备移位的情况。《建筑电气设计规范》JGJ16-2008宣讲过去的作法，配电屏用螺栓或焊接在槽钢上，槽钢焊接在地面予留钢板这次地震均未移位，但变压器直接平置于地面上则在8度区均有不同的移位情况出现，故应在7级以上地区，应采取一些防移位措施。根据这次汶川的8级地震所造成的移位情况，原定为7度及以上是合适的。4.1.4国家标准《10KV及以下变电所设计规范》GB50053-94，为适应工业及民用建筑的国家标准，本章未表述的内容应以上述规范为准。4.2.1此条一般无异议与国标GB50053-942.0.1条八款所述情况，在民用建筑中，这种情况较难遇到，燃气、燃油锅炉房(柴油、重油)根据国标GB50058-92，2.2.2条规定，可划为非爆炸危险区域，但变配电站应尽量远离这类机房。《建筑电气设计规范》JGJ16-2008宣讲4.2.2在民用建筑中，配变电所设置在地下室，这是通常的作法，凡有地下室的公共建筑其配变电站几乎100%的设置在地下室，地下室的特点：潮湿、通风差、可能积水的因素非常多，特别是最底层,其全国在此的教训非常多，故配变电站不宜设置在最底层，当只有一层时，应采取有效的去湿、通风、防水等措施，从电气设计上应与其他专业密切配合尽量减少积水外，应考虑配变电所，尽量不设在最底层，如果只能设置在最底层，则应采取下列措施。1.抬高配变电所的相对标高，现可根据该建筑的最大可能的消防水量的60%(地下室水容系数为0.6)，滞留在地下层，不应进入配变电站来考虑。2.合理确定配变电所位置，以免各种非正常用水，首先涌入电缆沟内，电缆沟内，应有一定的坡度，留有积水坑，考虑日常排水需要，在本省尤有必要了，给排水管道禁止进入的变电站，配变电站专空调管道，也应注意引入水源。《建筑电气设计规范》JGJ16-2008宣讲4、配变电站，各种进出线路，最好采用上进上出的方式，使其电气线路不依赖电缆沟，则可不设电缆沟，这是国外是很普通的一种方式，现时的配电屏均考虑了上进上出的要求。4.2.3配变配电所，应尽量设置在负荷中心，以减少损耗，节约能源，在国内外已有很多的配变电所，设置在群房的屋顶层，高层群筑的避难层等处，此时需考虑设备的安装，维护和运行的安全。4.2.4住宅小区内，不主张采用高抬式，杆上变电站，因为现在住宅楼一般在6层及以上达到20m以上高度，考虑避免飘落物体，儿童玩耍造成事故，在多层住宅区宜选用带防和外壳的户外型预装式变电所，高层住宅根据具体情况在地下层设配变电所较为合适。《建筑电气设计规范》JGJ16-2008宣讲4.3.1条文规定了民用建筑配电变压器选择的原则，采用节能型变压器，符合国家有关节能的方针政策，并节约以后的运行费用，可燃性油浸变压器推荐采用SII系列，干式变压器推荐采用SC10或损耗水平更低的产品系列。4.3.2条文规定了配电变压器长期工作负载率的的原则，在民用建筑中，变压器的季节性负荷变化很大，变压器制造厂家推荐将变压器采取强冷措施，允许适当过载运行，使用单位为了减少首次安装容量，而接受此措施，其实变压器在此情况下运行是不经济的，不应提倡。为保证变压器运行的经济性和变压器的使用寿命，其长期工作负载率不宜大于85%较为合理，如长时间过载，则应考虑增加变压器的容量，并宜考虑季节性的切除变压器措施。《建筑电气设计规范》JGJ16-2008宣讲4.3.3据调查，在民用建筑中，以电制冷的空气调节...
