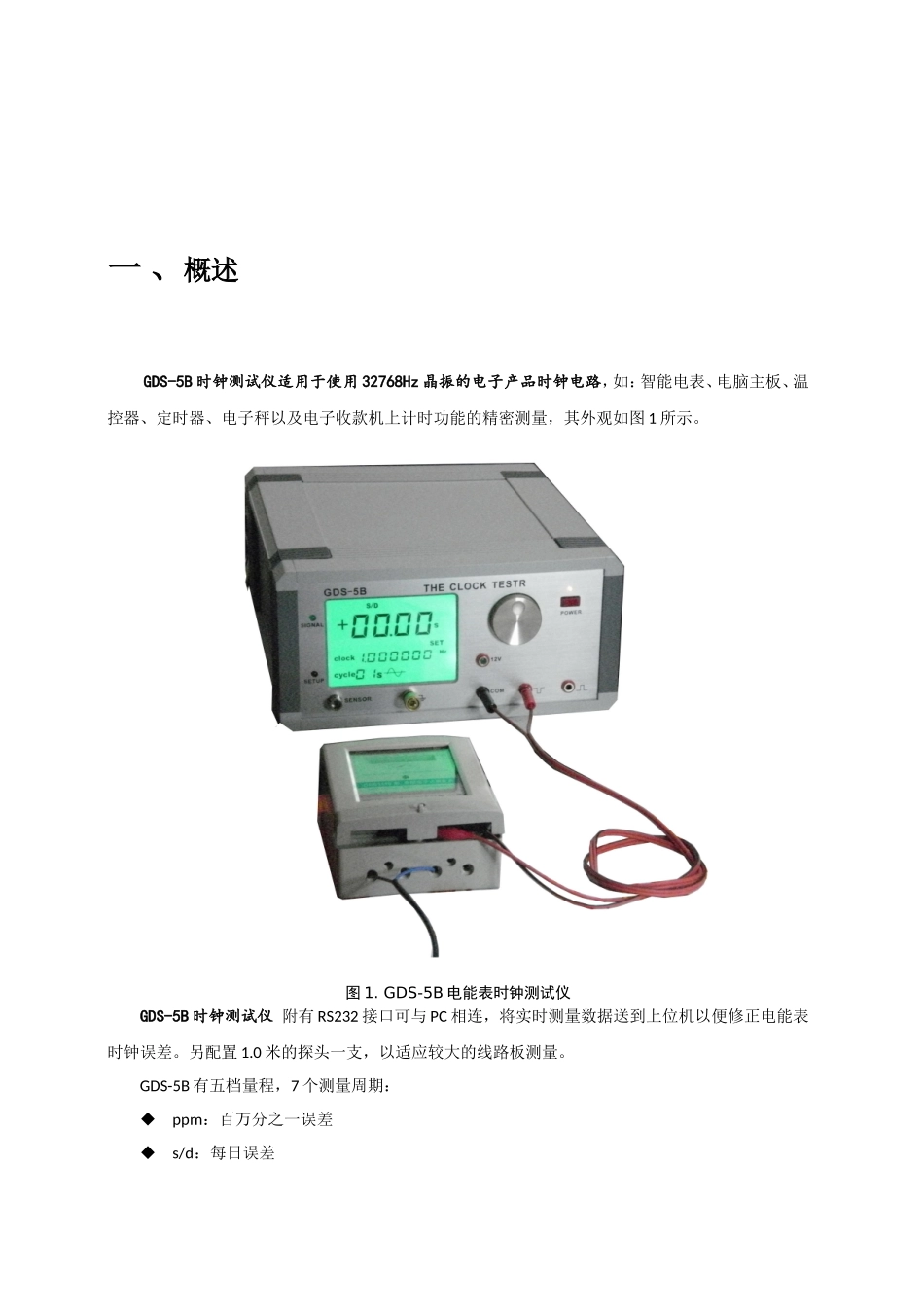

GDS-5B时钟测试仪使用手册一、概述GDS-5B时钟测试仪适用于使用32768Hz晶振的电子产品时钟电路，如：智能电表、电脑主板、温控器、定时器、电子秤以及电子收款机上计时功能的精密测量，其外观如图1所示。图1.GDS-5B电能表时钟测试仪GDS-5B时钟测试仪附有RS232接口可与PC相连，将实时测量数据送到上位机以便修正电能表时钟误差。另配置1.0米的探头一支，以适应较大的线路板测量。GDS-5B有五档量程，7个测量周期：ppm：百万分之一误差s/d：每日误差s/m：每月误差s/y：每年误差F：32768时钟的频率误差与其他公司同类产品相比，其优点如下：具有超灵敏的传感器使接收更灵敏；测量时钟采用非接触方式，秒脉中采用接触方式与电器相连采用拉丝氧化面板美观大方；内置快速处理器和TCXO（带温度补偿的基准时钟晶振）；对被测信号的强弱以16级电平指示使用直观明了；可设定上限和下限值，超过范围自动报警；人机对话采用旋转编码器编码，操作方便；精度优于0.3ppm。二、特性1.测量范围：多费率电子电能表、电子产品时钟电路2.电源电压：220VAC50HZ3.测量频率：32.768KHz1Hz4.测量周期7个可选：1秒、2秒、5秒、10秒、20秒、32秒、60秒5.基准频率：16.384MHZTCXO6.测量精度：优于0.3ppm7.量程：五档可选，PPm(百万分之一误差率)，s/d(每日误差)，s/m(每月误差)，s/y年差，F时钟频率误差8.信号强度指示：16级指示使用直观明了9.报警设定范围：正负200ppm10.体积：13cm×27cm×29(cm)11.显示方式：四位4.5寸LCD显示12.配有RS232接口可连PC修正电能表时钟误差。三、面板介绍GDS-5B时钟测试仪面板正反面分别如图2、3所示：图2.GDS-5B时钟测试仪面板（正面）1．电源开关2．功能编码器3．信号指示灯4．设置状态指示灯5.传感器接口6．接地7．12V输出端8．公共端（接电能表光耦地端）9．接电能表光耦正端10.测量电能表时钟芯片输出的秒信号端口图3.GDS-5B时钟测试仪面板（背面）四、GDS-5B使用方法此款GDS-5B时钟测试仪的高精度使得其可以直接测量智能电表的时钟误差，同时也可以测量其它电子产品的32768时钟。4.1测试方法4.1.1时钟产品测试关机状态下将传感器插入仪器“SENSOR”端口，请留意此时手握住传感器插头后端靠线处对准槽口方可插入“SENSOR”端口，见下图：仪器开机自检后调节进入32.768KHz频率档，将该频率的时钟产品通电后将探头插入传感器，用手握紧探头金属部分靠近32768晶振处，LCD屏右下方信号强度指示区会指示当前信号强度，即可读出稳定的测量结果，如图4所示（以测试电子钟线路板为例）。图4.时钟线路板测试测试32768时钟产品也可采用直接将时钟板放到传感器感应窗口进行测量，见下图，图5.秒表测试4.1.2电能表时钟测试（测量智能电表输出秒信号日误差值）仪器开机自检后默认进入1Hz频率档，如果要改变为测量32768时钟可通过调节旋转编码器来设置，详细设置方法将在下面介绍。将电能表光耦输出端插入仪器相应端口，见下面。4.2功能编码器使用4.21量程设置：按一下编码器旋钮，仪器进入设置界面，SETUP灯点亮，SET字符显跳。“SET”在闪跳此时左旋编码器旋钮进入测量档位选择。即：左旋1下“F”显跳，，按一下就返回到测量状态，档位设置为”频率“显示左旋2下“S/Y”显跳，按一下就返回到测量状态，档位设置为”年误差“显示左旋3下“S/m”显跳，按一下就返回到测量状态，档位设置为”月误差“显示左旋4下“S/d”显跳，按一下就返回到测量状态，档位设置为”日误差“显示左旋5下“ppm”显跳，按一下就返回到测量状态，档位设置为”ppm“显示左旋6下“PASS”显跳，报警功能开通与关闭左旋7下“FAIL”显跳，32768传感器灵敏度调节右旋顺序为：由FAIL--PASS--ppm--S/d--S/m--S/y--F--SET--32.768KHz--1Hz(测量周期1秒）--2秒--5秒--10秒--20秒--32秒--60秒。继续右旋还是停止在“60秒”周期档上。如下图：在测秒周期调整到10秒以上时，日误差测量结果会以三位小数显示如下图：在以上每个量和上按一下旋钮即可返回到测量状态，且保持在所设置的量程上。其中“32.768KHz”为时钟测量档，“SET”为设置报警功能。4.22报警值设置方法：在“SET”显跳时左旋7下旋钮...
