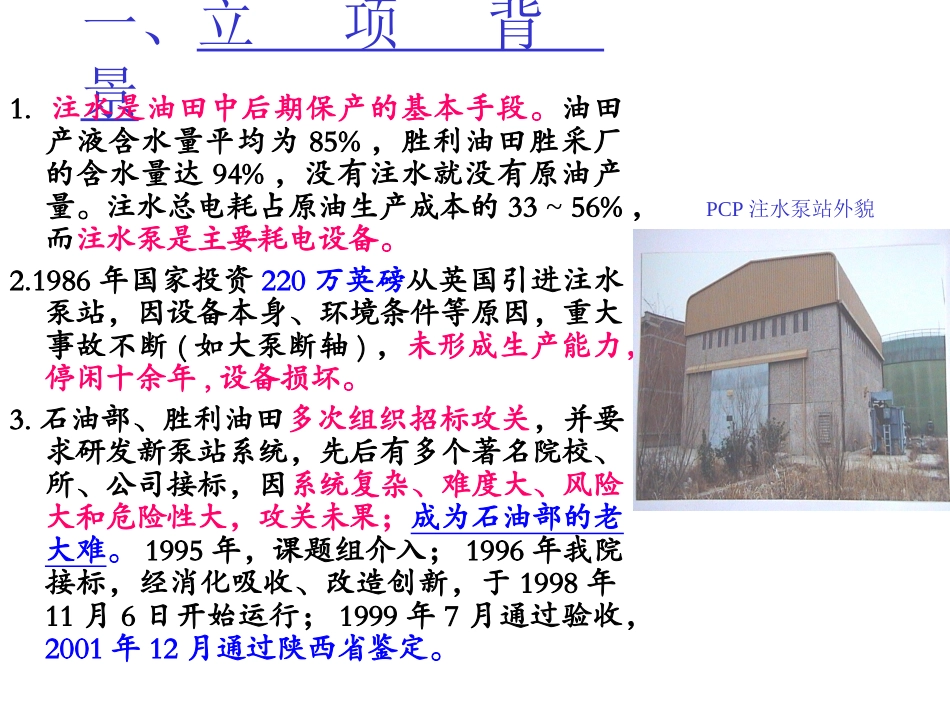

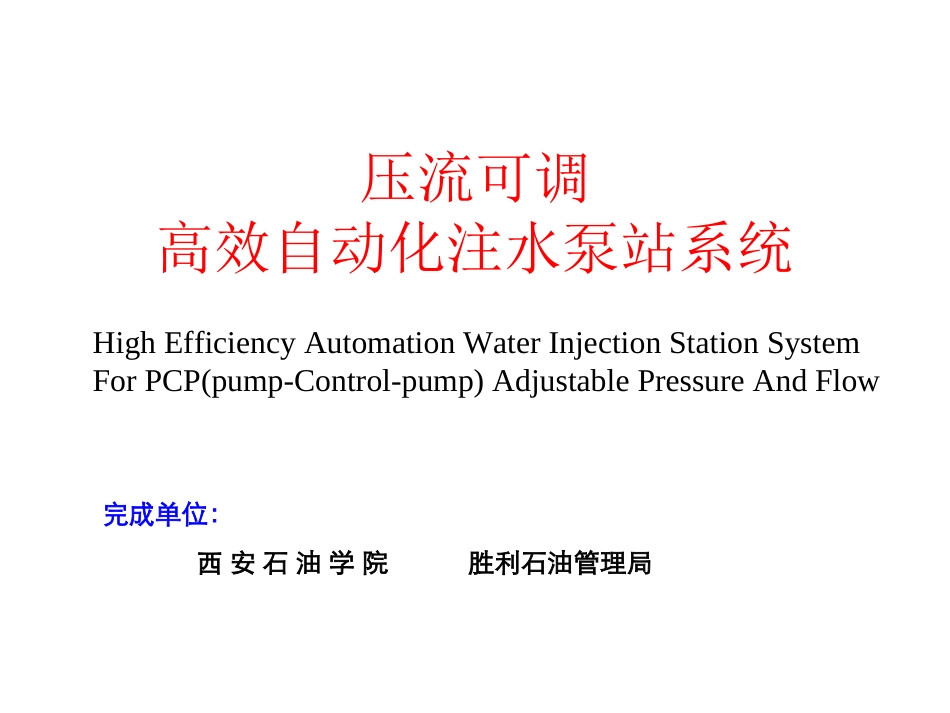

压流可调高效自动化注水泵站系统HighEfficiencyAutomationWaterInjectionStationSystemForPCP(pump-Control-pump)AdjustablePressureAndFlow完成单位：西安石油学院胜利石油管理局泵站系统目录一、立项背景二、PCP系统简介三、关键技术四、主要创新点五、经济效益六、国内外技术现状对比七、应用与推广八、部分图片和CCTV-7录像片段一、立项背景1.注水是油田中后期保产的基本手段。油田产液含水量平均为85%，胜利油田胜采厂的含水量达94%，没有注水就没有原油产量。注水总电耗占原油生产成本的33~56%，而注水泵是主要耗电设备。2.1986年国家投资220万英磅从英国引进注水泵站，因设备本身、环境条件等原因，重大事故不断(如大泵断轴)，未形成生产能力，停闲十余年,设备损坏。3.石油部、胜利油田多次组织招标攻关，并要求研发新泵站系统，先后有多个著名院校、所、公司接标，因系统复杂、难度大、风险大和危险性大，攻关未果；成为石油部的老大难。1995年，课题组介入；1996年我院接标，经消化吸收、改造创新，于1998年11月6日开始运行；1999年7月通过验收，2001年12月通过陕西省鉴定。PCP注水泵站外貌二、系统简介1.系统组成：由一台注水泵、一台增压泵、注水泵驱动电机、增压泵驱动电机及保障运行的各种控制设备和辅助系统组成，是综合多学科的复杂大型系统。2.总体思路：注水泵和增压泵串接，小功率增压泵为注水泵提供吸入压力，通过计算机、仪表系统、变频调速系统调节大泵出口输出压力和流量，使注水泵工作在高效区内，实现泵控泵(PCP)的思想。DCS计算机系统自动监控，优化运行。压气机干燥器净化器空气仪表气源空气压缩机控制系统离心式压缩机的特性12喘振区QBQP/Pn图3-7w1w2..52个现场检测信号KeyboardPrinterIPC-88Mouse光电隔离开关量输出8路光电隔离D/A板64路光电隔离A/D板信号调理器光电隔离开关量输入执行机构变送器信号调理器57个开关操作22个开关信号三、主要技术问题：1.在原有主机及软件丢失的情况下恢复计算机的控制系统；2.解决断轴、扭轴、振动较大的问题；3.对大功率高压变频调速控制器的可靠性进行研究；4.解决电压波动、高低电压监控记录报警问题；5.解决入口阀及回流阀控制问题；6.对高压柜进行检测恢复、重装；7.需对供电及联锁保护进行重新构造，使供电正常、保护适当，并在安全上要做深入的研究，防止重大事故的发生。五、经济效益•将3000万元的设备盘活利用。•每日节电2.5万KWh，至2001年10月，累计节电1050万余元。•至2001年10月，累计注水2080万方，增产原油62.4万吨，已有9.36亿元的效益。•至今仍在运行，产生效益。六、国内外技术现状对比技术现状项目国内国外普通泵站PCP泵站系统泵效（%）708280~85单耗（kwh/m3）7.2~84.875.6~6.0压力（MPa）18左右，不可调16~20，可调不可调流量不可调可调不可调年运行率70%90%-价格-国外的三分之一昂贵自动化程度低自动优化大部分较高七、应用与推广1.已在中原、新疆、胜利、大庆、长庆等油田逐步推广。我国第一部《自动化注水泵站系统》一书正在编撰，发表论文8篇。是中国石油DSM会上第一重点推广项目。2.已申请专利保护。3.建立自动化注水泵站系统特色实验室。4.可形成研发、生产、安装和调试一条龙产业，潜在市场100亿元，成为陕西新经济增长点，并可出口国外。5.PCP系统的成果受到中央、省市等媒体报道。胜利采油厂PCP泵站外貌运行中的PCP系统DCS计算机系统变频调速系统配电及联锁保护系统仪表测控系统高压变电站柜及保护系统注水泵陕西日报报道CCTV-7的播放录像片段
