A7#楼节能保温施工方案VIP专享VIP免费

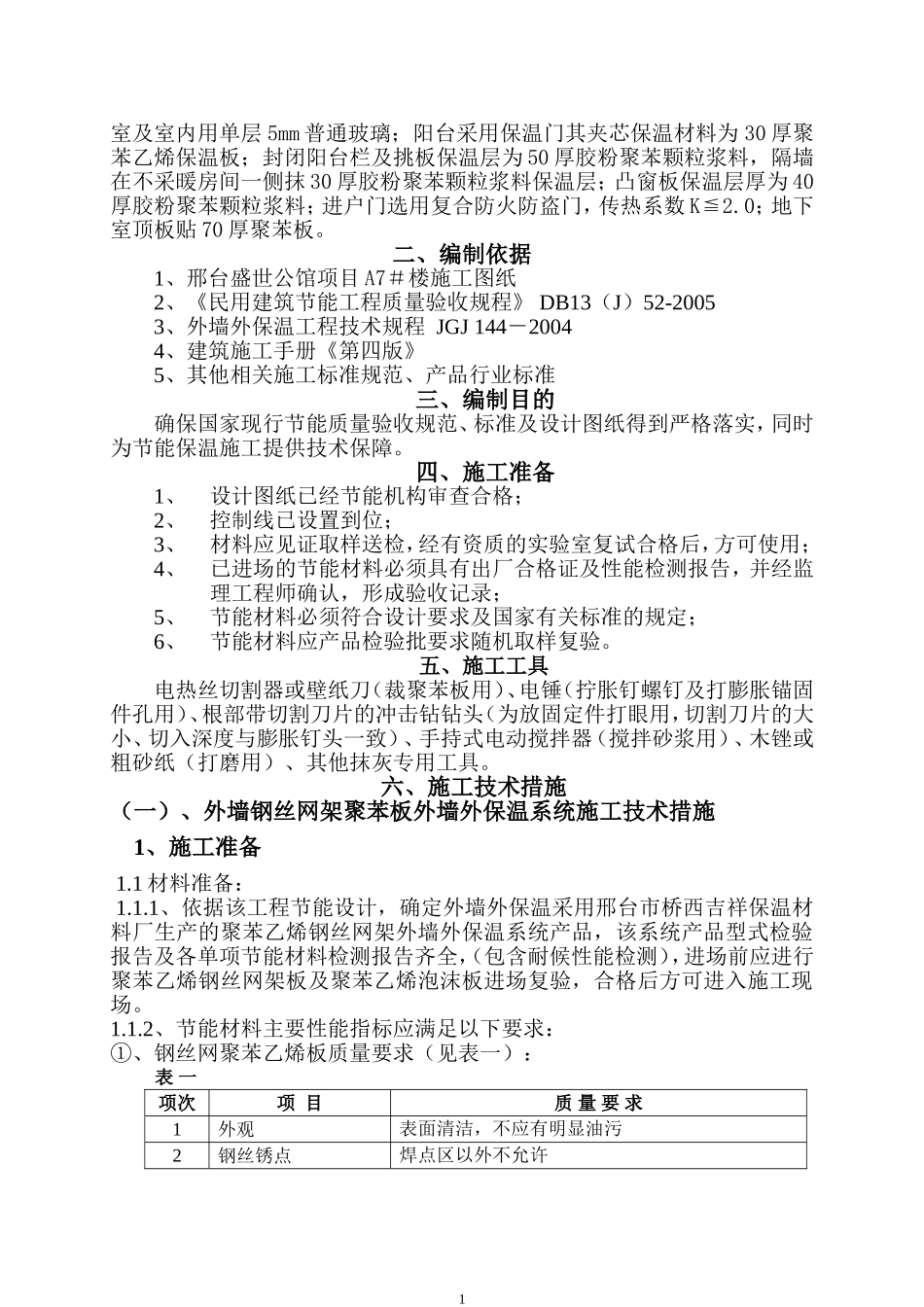

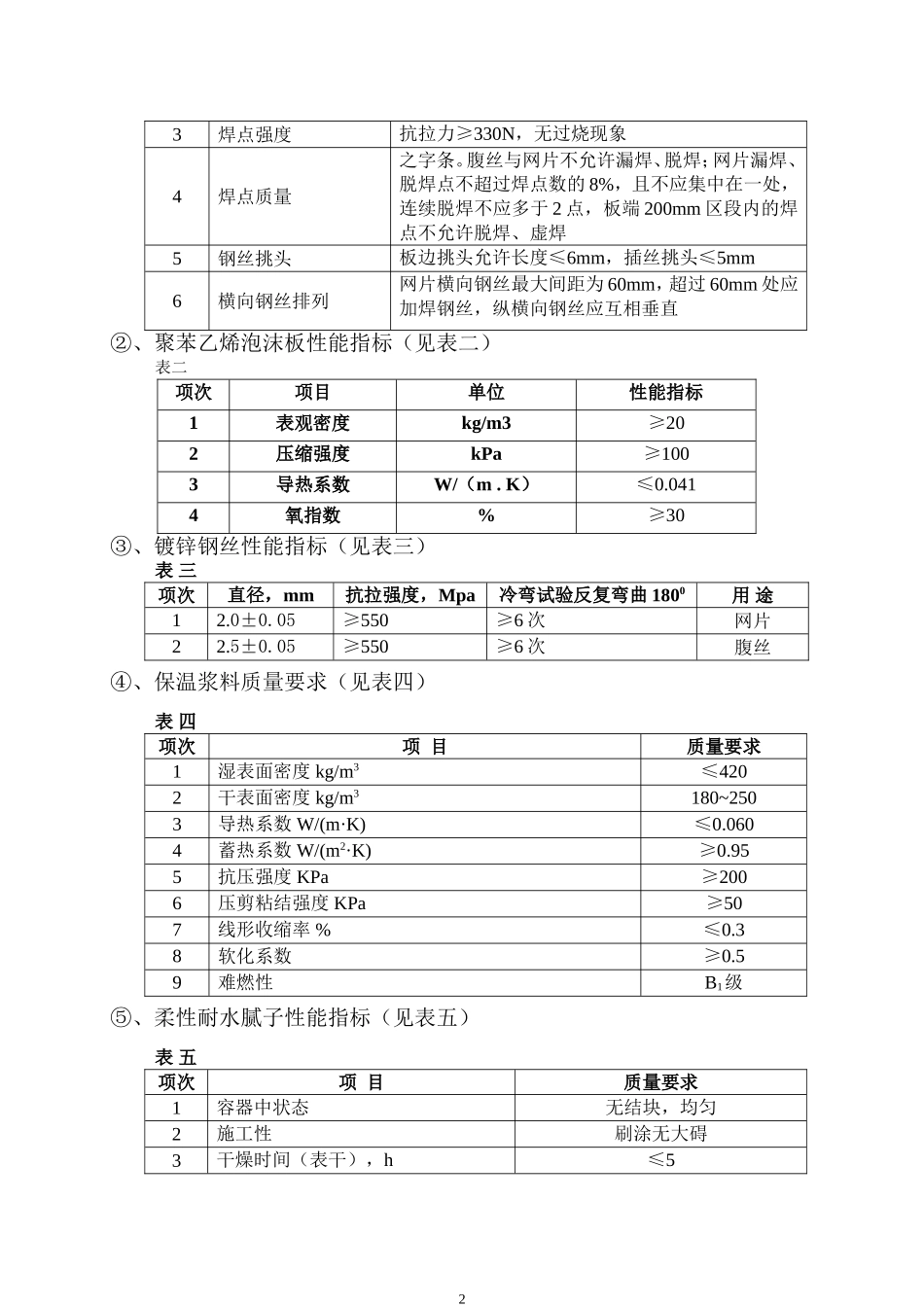

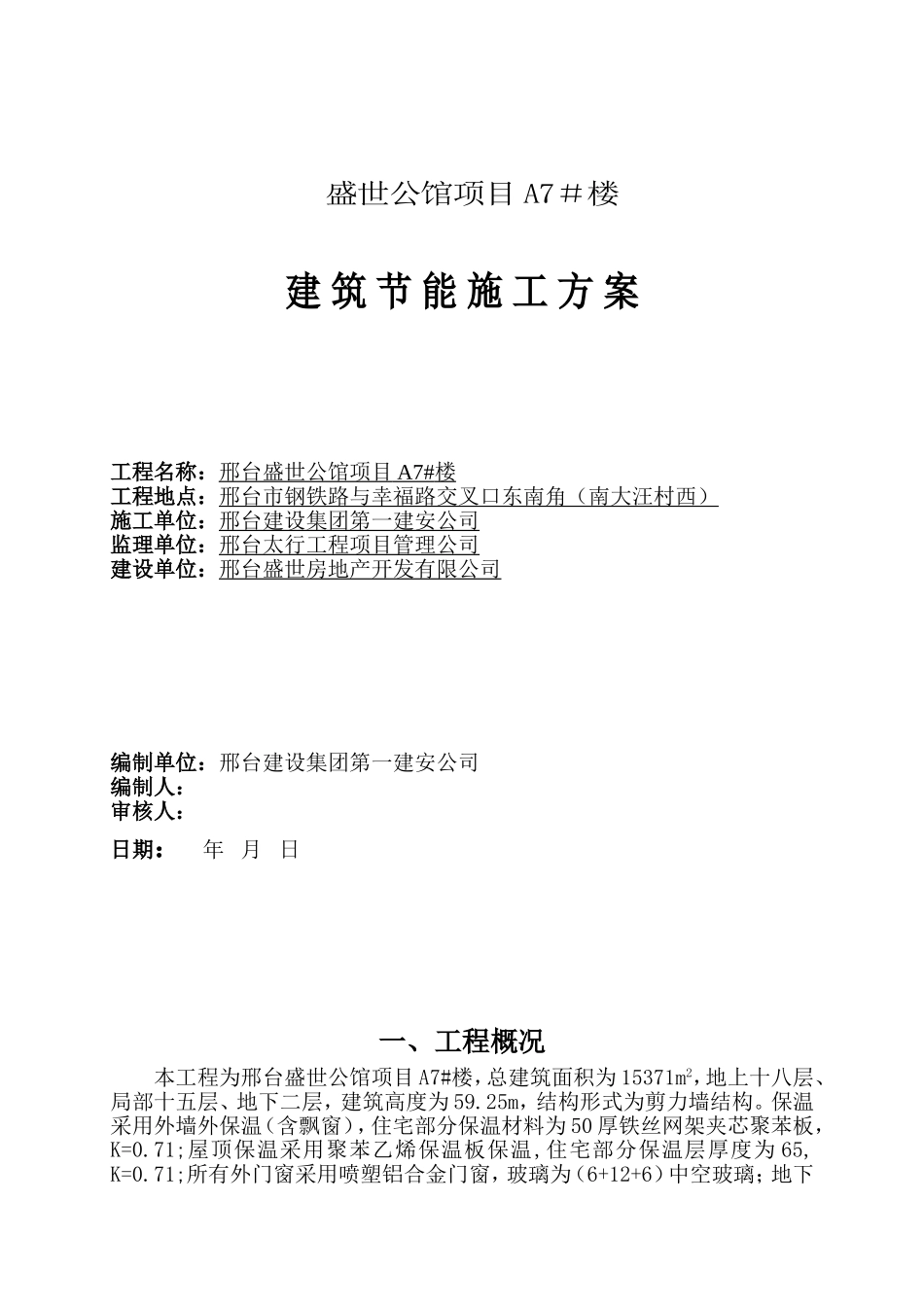

盛世公馆项目A7＃楼建筑节能施工方案工程名称：邢台盛世公馆项目A7#楼工程地点：邢台市钢铁路与幸福路交叉口东南角（南大汪村西）施工单位：邢台建设集团第一建安公司监理单位：邢台太行工程项目管理公司建设单位：邢台盛世房地产开发有限公司编制单位：邢台建设集团第一建安公司编制人：审核人：日期：年月日一、工程概况本工程为邢台盛世公馆项目A7#楼，总建筑面积为15371m2，地上十八层、局部十五层、地下二层，建筑高度为59.25m，结构形式为剪力墙结构。保温采用外墙外保温（含飘窗），住宅部分保温材料为50厚铁丝网架夹芯聚苯板，K=0.71;屋顶保温采用聚苯乙烯保温板保温,住宅部分保温层厚度为65,K=0.71;所有外门窗采用喷塑铝合金门窗，玻璃为（6+12+6）中空玻璃；地下室及室内用单层5mm普通玻璃；阳台采用保温门其夹芯保温材料为30厚聚苯乙烯保温板；封闭阳台栏及挑板保温层为50厚胶粉聚苯颗粒浆料，隔墙在不采暖房间一侧抹30厚胶粉聚苯颗粒浆料保温层；凸窗板保温层厚为40厚胶粉聚苯颗粒浆料；进户门选用复合防火防盗门，传热系数K≦2.0；地下室顶板贴70厚聚苯板。二、编制依据1、邢台盛世公馆项目A7＃楼施工图纸2、《民用建筑节能工程质量验收规程》DB13（J）52-20053、外墙外保温工程技术规程JGJ144－20044、建筑施工手册《第四版》5、其他相关施工标准规范、产品行业标准三、编制目的确保国家现行节能质量验收规范、标准及设计图纸得到严格落实，同时为节能保温施工提供技术保障。四、施工准备1、设计图纸已经节能机构审查合格；2、控制线已设置到位；3、材料应见证取样送检，经有资质的实验室复试合格后，方可使用；4、已进场的节能材料必须具有出厂合格证及性能检测报告，并经监理工程师确认，形成验收记录；5、节能材料必须符合设计要求及国家有关标准的规定；6、节能材料应产品检验批要求随机取样复验。五、施工工具电热丝切割器或壁纸刀（裁聚苯板用）、电锤（拧胀钉螺钉及打膨胀锚固件孔用）、根部带切割刀片的冲击钻钻头（为放固定件打眼用，切割刀片的大小、切入深度与膨胀钉头一致）、手持式电动搅拌器（搅拌砂浆用）、木锉或粗砂纸（打磨用）、其他抹灰专用工具。六、施工技术措施（一）、外墙钢丝网架聚苯板外墙外保温系统施工技术措施1、施工准备1.1材料准备：1.1.1、依据该工程节能设计，确定外墙外保温采用邢台市桥西吉祥保温材料厂生产的聚苯乙烯钢丝网架外墙外保温系统产品，该系统产品型式检验报告及各单项节能材料检测报告齐全，（包含耐候性能检测），进场前应进行聚苯乙烯钢丝网架板及聚苯乙烯泡沫板进场复验，合格后方可进入施工现场。1.1.2、节能材料主要性能指标应满足以下要求：①、钢丝网聚苯乙烯板质量要求（见表一）：表一项次项目质量要求1外观表面清洁，不应有明显油污2钢丝锈点焊点区以外不允许13焊点强度抗拉力≥330N，无过烧现象4焊点质量之字条。腹丝与网片不允许漏焊、脱焊；网片漏焊、脱焊点不超过焊点数的8%，且不应集中在一处，连续脱焊不应多于2点，板端200mm区段内的焊点不允许脱焊、虚焊5钢丝挑头板边挑头允许长度≤6mm，插丝挑头≤5mm6横向钢丝排列网片横向钢丝最大间距为60mm，超过60mm处应加焊钢丝，纵横向钢丝应互相垂直②、聚苯乙烯泡沫板性能指标（见表二）表二项次项目单位性能指标1表观密度kg/m3≥202压缩强度kPa≥1003导热系数W/（m.K）≤0.0414氧指数%≥30③、镀锌钢丝性能指标（见表三）表三项次直径，mm抗拉强度，Mpa冷弯试验反复弯曲1800用途12.0±0.05≥550≥6次网片22.5±0.05≥550≥6次腹丝④、保温浆料质量要求（见表四）表四项次项目质量要求1湿表面密度kg/m3≤4202干表面密度kg/m3180~2503导热系数W/(m·K)≤0.0604蓄热系数W/(m2·K)≥0.955抗压强度KPa≥2006压剪粘结强度KPa≥507线形收缩率%≤0.38软化系数≥0.59难燃性B1级⑤、柔性耐水腻子性能指标（见表五）表五项次项目质量要求1容器中状态无结块，均匀2施工性刷涂无大碍3干燥时间（表干），h≤524打磨性手工可打磨5耐水性96h无异常6耐碱性48h无异常7粘结强度标准状态，MPa≥0.60冻融循环（5次），MPa≥0.608柔韧性直径50mm，无裂纹9低温贮存稳定性－5℃...
