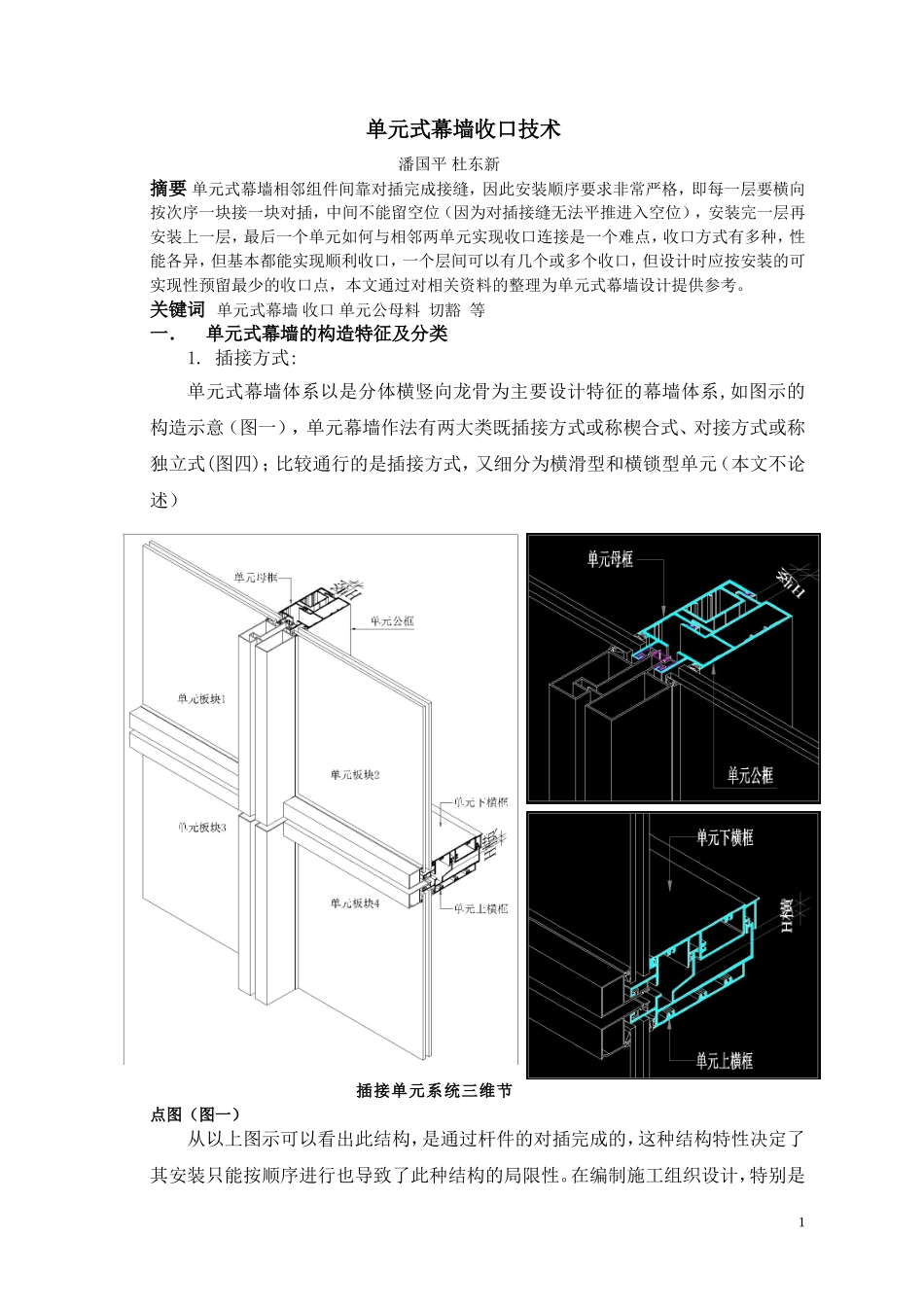

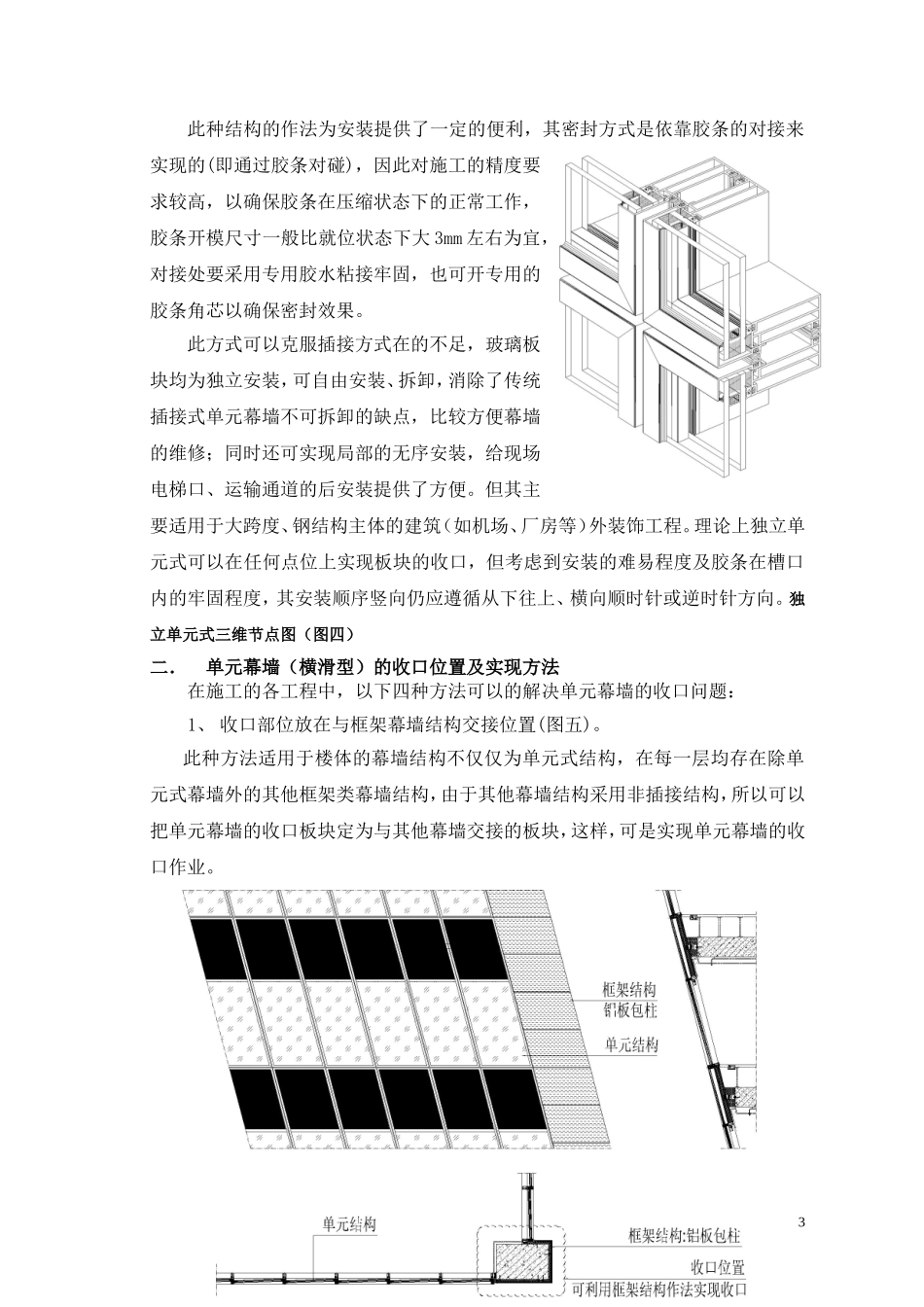

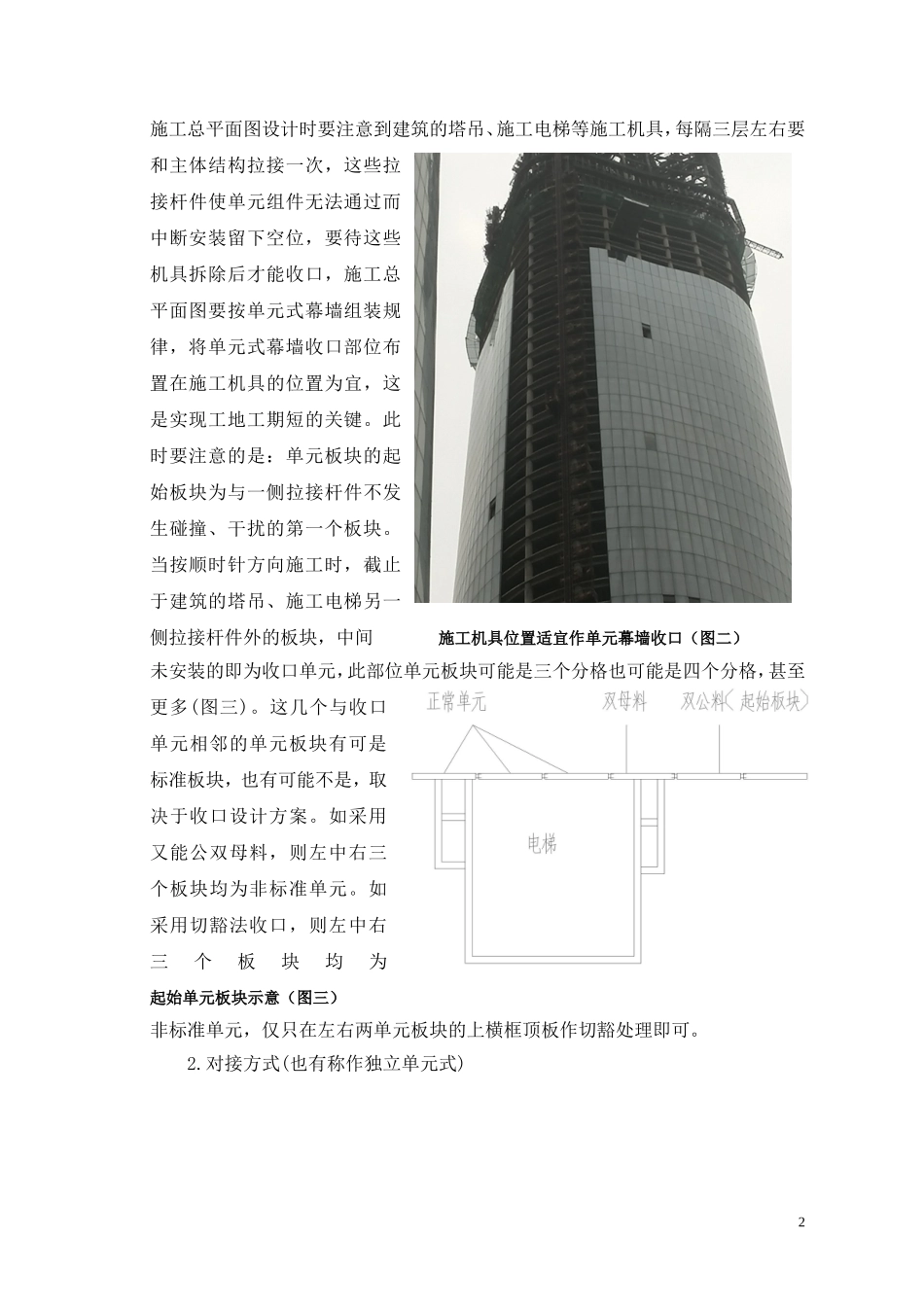

单元式幕墙收口技术潘国平杜东新摘要单元式幕墙相邻组件间靠对插完成接缝，因此安装顺序要求非常严格，即每一层要横向按次序一块接一块对插，中间不能留空位（因为对插接缝无法平推进入空位），安装完一层再安装上一层，最后一个单元如何与相邻两单元实现收口连接是一个难点，收口方式有多种，性能各异，但基本都能实现顺利收口，一个层间可以有几个或多个收口，但设计时应按安装的可实现性预留最少的收口点，本文通过对相关资料的整理为单元式幕墙设计提供参考。关键词单元式幕墙收口单元公母料切豁等一．单元式幕墙的构造特征及分类1.插接方式:单元式幕墙体系以是分体横竖向龙骨为主要设计特征的幕墙体系,如图示的构造示意（图一），单元幕墙作法有两大类既插接方式或称楔合式、对接方式或称独立式(图四)；比较通行的是插接方式，又细分为横滑型和横锁型单元（本文不论述）插接单元系统三维节点图（图一）从以上图示可以看出此结构，是通过杆件的对插完成的，这种结构特性决定了其安装只能按顺序进行也导致了此种结构的局限性。在编制施工组织设计，特别是1施工总平面图设计时要注意到建筑的塔吊、施工电梯等施工机具，每隔三层左右要和主体结构拉接一次，这些拉接杆件使单元组件无法通过而中断安装留下空位，要待这些机具拆除后才能收口，施工总平面图要按单元式幕墙组装规律，将单元式幕墙收口部位布置在施工机具的位置为宜，这是实现工地工期短的关键。此时要注意的是：单元板块的起始板块为与一侧拉接杆件不发生碰撞、干扰的第一个板块。当按顺时针方向施工时，截止于建筑的塔吊、施工电梯另一侧拉接杆件外的板块，中间施工机具位置适宜作单元幕墙收口（图二）未安装的即为收口单元，此部位单元板块可能是三个分格也可能是四个分格，甚至更多(图三)。这几个与收口单元相邻的单元板块有可是标准板块，也有可能不是，取决于收口设计方案。如采用又能公双母料，则左中右三个板块均为非标准单元。如采用切豁法收口，则左中右三个板块均为起始单元板块示意（图三）非标准单元，仅只在左右两单元板块的上横框顶板作切豁处理即可。2.对接方式(也有称作独立单元式)2此种结构的作法为安装提供了一定的便利，其密封方式是依靠胶条的对接来实现的(即通过胶条对碰)，因此对施工的精度要求较高，以确保胶条在压缩状态下的正常工作，胶条开模尺寸一般比就位状态下大3mm左右为宜，对接处要采用专用胶水粘接牢固，也可开专用的胶条角芯以确保密封效果。此方式可以克服插接方式在的不足，玻璃板块均为独立安装，可自由安装、拆卸，消除了传统插接式单元幕墙不可拆卸的缺点，比较方便幕墙的维修；同时还可实现局部的无序安装，给现场电梯口、运输通道的后安装提供了方便。但其主要适用于大跨度、钢结构主体的建筑（如机场、厂房等）外装饰工程。理论上独立单元式可以在任何点位上实现板块的收口，但考虑到安装的难易程度及胶条在槽口内的牢固程度，其安装顺序竖向仍应遵循从下往上、横向顺时针或逆时针方向。独立单元式三维节点图（图四）二．单元幕墙（横滑型）的收口位置及实现方法在施工的各工程中，以下四种方法可以的解决单元幕墙的收口问题：1、收口部位放在与框架幕墙结构交接位置(图五)。此种方法适用于楼体的幕墙结构不仅仅为单元式结构，在每一层均存在除单元式幕墙外的其他框架类幕墙结构，由于其他幕墙结构采用非插接结构，所以可以把单元幕墙的收口板块定为与其他幕墙交接的板块，这样，可是实现单元幕墙的收口作业。3单元收口处理办法一（图五）2、在转角部位做幕墙收口处理幕墙的转角部位是天然的收口处理部位，单元幕墙转角部位的设计为双母框结构,如下图中的收口单元（N）。当同层的所有板块都安装结束后，再将双母框结构的板块从上至下插入板块安装位置，这样便可完成对楼体的交圈收口注意事项：转角两侧单元板块的主定位点应设置靠近转角处的一侧,因为双公框结构与其相对应的双母框结构在X方向上的伸缩量很小(1.5mm)，如果双公框板块的定位点在远离转角的一侧，则靠近转角的一侧在温度变形作用下，会产生沿X轴方向的伸缩，该伸缩无法从结构上消除，对结构不利；而双母框结构...
