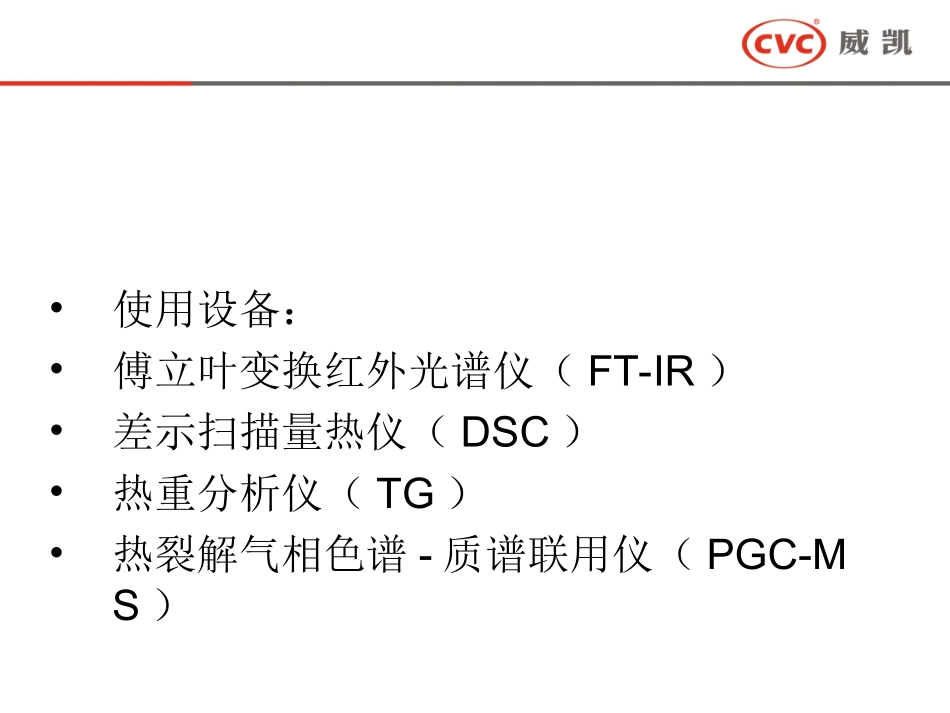

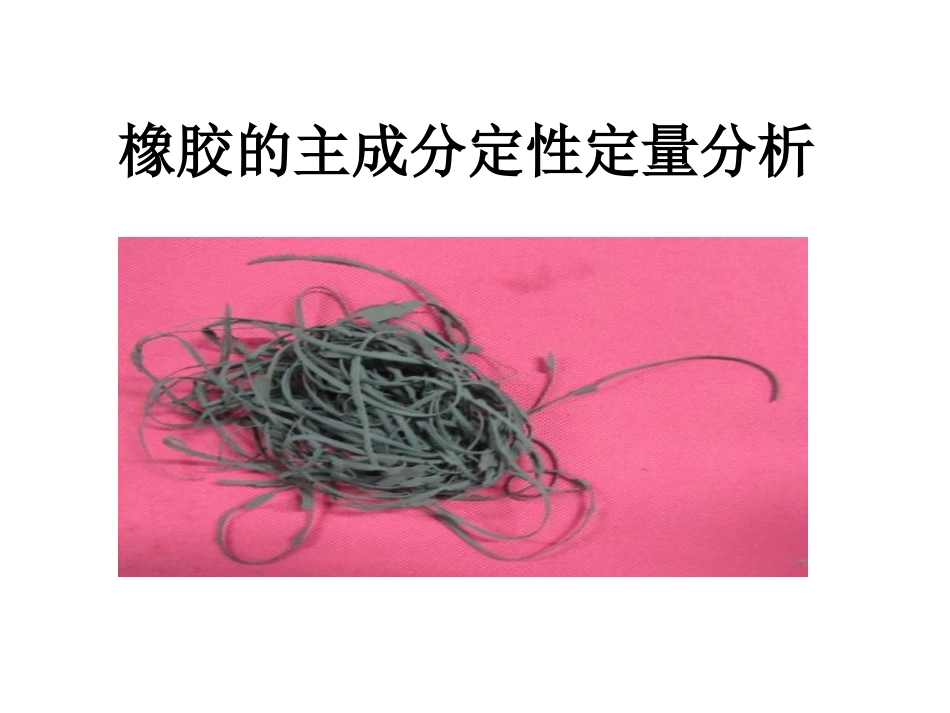

演讲人：林若海橡胶的主成份分析橡胶的主成分定性定量分析•使用设备：•傅立叶变换红外光谱仪（FT-IR）•差示扫描量热仪（DSC）•热重分析仪（TG）•热裂解气相色谱-质谱联用仪（PGC-MS）红外分析结果（原样）裂解后红外光谱：样品为HNBR红外分析结果（提取物）上图中主要吸收峰为防老剂ODA特征吸收灰分红外光谱：灰分主要为二氧化钛及二氧化硅热裂解气质联用仪分析结果：上图为提取物裂解产物的色谱图。保留时间为19.1min左右的色谱峰为DOP。2.55.07.510.012.515.017.520.022.525.027.52.55.07.510.0(x10,000,000)TIC上图为原样裂解产物的色谱图，16.0左右的色谱峰代表TMPTMA。12.013.014.015.016.017.018.019.020.021.022.023.024.00.51.01.52.02.5(x1,000,000)TIC热重分析结果灰分主要为二氧化钛及二氧化硅5.040%74.32%0.7533%19.88%19.88%-20246Deriv.Weight(%/°C)020406080100120Weight(%)0200400600800Temperature(°C)Sample:TGA-rubberSize:5.7150mgMethod:Hi-Res-DynamicComment:purginggas:60ml/minTGAFile:C:...\Desktop\数据\rubber\TGA-rubber.001Operator:IRRunDate:30-Sep-201409:31Instrument:TGAQ500V20.7Build32UniversalV4.5ATAInstruments分析结果：样品成分含量备注橡胶氢化丁腈橡胶（HNBR）73%橡胶主体三羟甲基丙烷三甲基丙烯酸酯（TMPTMA）3%助硫化剂防老剂ODA少量防老剂增塑剂DOP3%增塑剂矿物油1%增塑剂十六酸甲酯1%增塑剂二氧化硅13%填料氧化锌3%活化剂二氧化钛5%填料备注：•成分分析作用：•1、用于产品开发，可以缩短研发周期，技术成本降低。•2、分析高端产品配方，指导配方改进，工艺优化，比自身摸索效率高的多。•3、分析同行配方，知己知彼，竞争中处于优势地位。•4、判断产品质量问题的重要参考信息。（如出现杂质，异物，斑点，析出物，出油，易断裂等）CVC威凯凭借工业产品环境适应性国家重点实验室强大的科研实力，有多年化工材料分析鉴定经验，综合利用化学分析、热分析、元素分析、光谱分析、色谱分析五大分析方法。可高效、准确还原材料组成、分析材料配方，大大缩短材料研发、上市周期，节省材料研发成本。ICPXRFUV-visDSC+TgGCMSHPLC设备能力CVC威凯-值得信赖的测试评价专家！CVC-YourTrustworthyTesting&EvaluationExperthttp://www.cvc.org.cn/Tel：（020）3229374213725194553（林若海）Fax：（020）32293889-3742Email:846807015@QQ.COM总部地址：中国广州科学城开泰大道天泰一路3号邮编：510663Add：No.3,TiantaiyiRoad,KaitaiAvenue,ScienceCity,Guangzhou,510663,P.R.China我们的服务：认证/检测/监督抽查/能力验证/标准服务/技术提升/培训/计量校准/检查验货OurServices:Certification/Testing/QualityInspection&Supervision/Proficiency&ComparisonTest/StandardizationServices/TechnologyR&D/Training/Metrology&Calibration/ProductInspection
