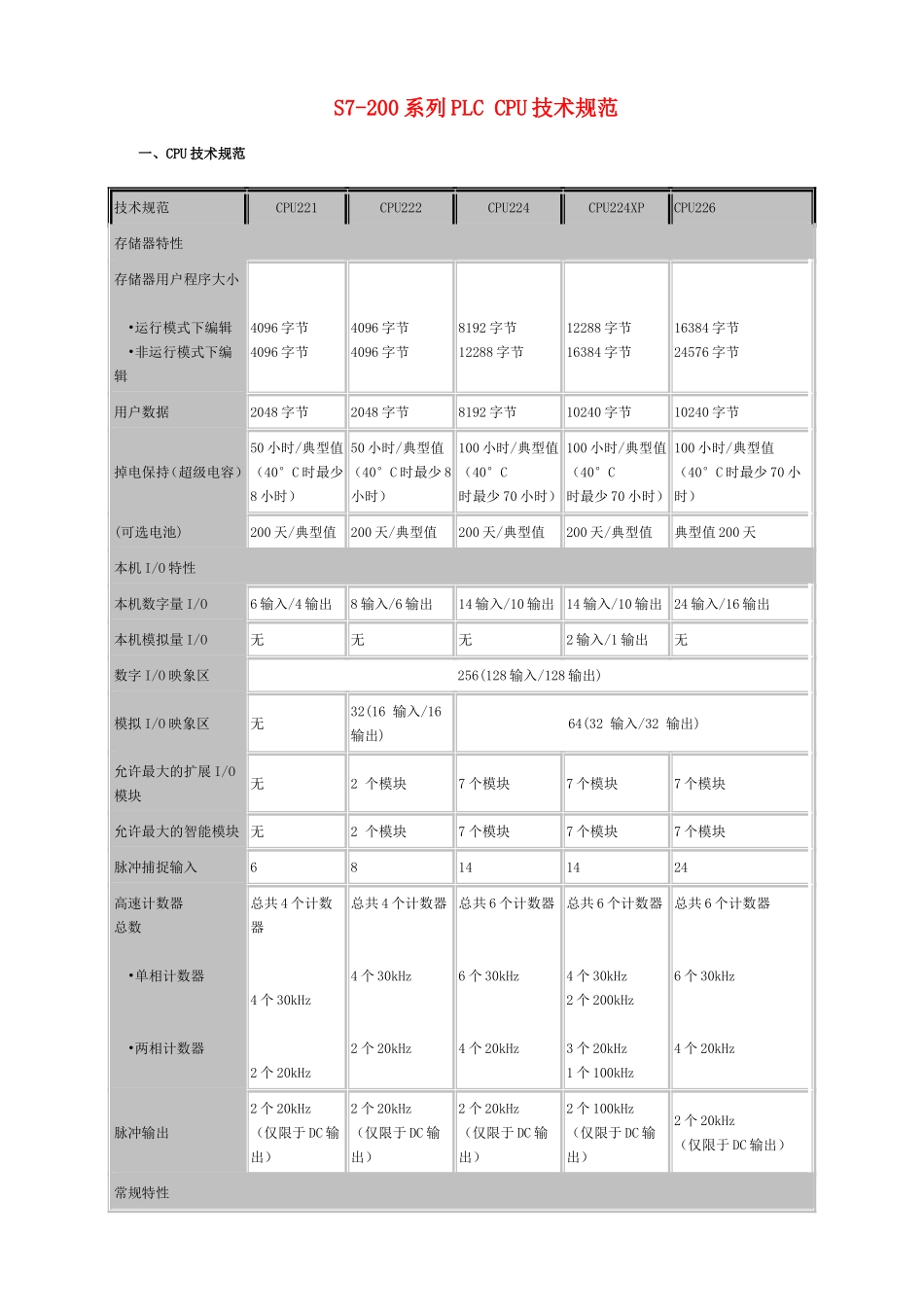

S7-200系列PLCCPU技术规范一、CPU技术规范技术规范CPU221CPU222CPU224CPU224XPCPU226存储器特性存储器用户程序大小•运行模式下编辑•非运行模式下编辑4096字节4096字节4096字节4096字节8192字节12288字节12288字节16384字节16384字节24576字节用户数据2048字节2048字节8192字节10240字节10240字节掉电保持（超级电容）50小时/典型值（40°C时最少8小时）50小时/典型值（40°C时最少8小时）100小时/典型值（40°C时最少70小时）100小时/典型值（40°C时最少70小时）100小时/典型值（40°C时最少70小时）(可选电池)200天/典型值200天/典型值200天/典型值200天/典型值典型值200天本机I/O特性本机数字量I/O6输入/4输出8输入/6输出14输入/10输出14输入/10输出24输入/16输出本机模拟量I/O无无无2输入/1输出无数字I/O映象区256(128输入/128输出)模拟I/O映象区无32(16输入/16输出)64(32输入/32输出)允许最大的扩展I/O模块无2个模块7个模块7个模块7个模块允许最大的智能模块无2个模块7个模块7个模块7个模块脉冲捕捉输入68141424高速计数器总数•单相计数器•两相计数器总共4个计数器4个30kHz2个20kHz总共4个计数器4个30kHz2个20kHz总共6个计数器6个30kHz4个20kHz总共6个计数器4个30kHz2个200kHz3个20kHz1个100kHz总共6个计数器6个30kHz4个20kHz脉冲输出2个20kHz（仅限于DC输出）2个20kHz（仅限于DC输出）2个20kHz（仅限于DC输出）2个100kHz（仅限于DC输出）2个20kHz（仅限于DC输出）常规特性定时器总数256定时器；4个定时器（1ms）；16定时器（10ms）；236定时器（100ms）计数器总数256（由超级电容或电池备份）内部存储器位掉电保存256（由超级电容或电池备份）112（存储在EEPROM）时间中断2个1ms分辨率边沿中断4个上升沿和/或4个下降沿模拟电位器模拟电位器1个8位分辨率1个8位分辨率1个8位分辨率2个8位分辨率2个8位分辨率2个8位分辨率布尔量运算执行时间0.22μs每条指令实时时钟可选卡件可选卡件内置内置内置卡件选项存储器、电池和实时时钟存储器、电池和实时时钟存储卡和电池卡存储卡和电池卡存储卡和电池卡集成的通信功能接口1个RS-485接口1个RS-485接口1个RS-485接口2个RS-485口2个RS-485口PPI,DP/T波特率9.6、19.2、187.5Kps自由口波特率1.2～115.2Kps每段最大电缆长度使用隔离的中继器：187.5Kps可达1000米，38.4Kps可达1200米未使用隔离中继器：50米最大站点数每段32个站，每个网络126个站最大主站数32点到点(PPI主站模式)是（NETR/NETW）MPI连接共4个，2个保留（1个给PG，1个给OP）二、CPU电源规范电源特性输入电源DCAC输入电压20.4至28.8VDC85至264VAC(47至63Hz)输入电流•CPU221•CPU222•CPU224•CPU224XP•CPU226仅CPU，24VDC80mA85mA110mA120mA150mA最大负载24VDC450mA500mA700mA900mA1050mA仅CPU30/15mA120/240VAC40/20mA120/240VAC60/30mA120/240VAC70/35mA120/240VAC80/40mA120/240VAC最大负载120/240VAC时120/60mA120/240VAC时140/70mA120/240VAC时200/100mA220/100mA120/240VAC120/240VAC时320/160mA冲击电流12A，28.8VDC时20A，264VAC时隔离(现场与逻辑)不隔离1500VAC保持时间(掉电)10ms，24VDC时20/80ms，120/240VAC时保险(不可替换)3A，250V时慢速熔断2A，250V时慢速熔断24VDC传感器电源传感器电压L+减5V20.4至28.8VDC电流限定1.5A峰值，热量限制无破坏性纹波噪声来自输入电源小于1V峰分值隔离(传感器与逻辑)非隔离三、CPU数字量输入规范数字量输入特性数字量输入特性24VDC输入（CPU221、CPU222、CPU224、CPU226）24VDC输入（CPU224XP）输入类型漏型/源型（IEC类型1漏型）漏型/源型（IEC类型1漏型，I0.3～I0.5除外）额定电压24VDC，4mA典型值24VDC，4mA典型值最大持续允许电压30VDC浪涌电压35VDC，0.5秒逻辑1信号(最小)15VDC，2.5mA15VDC，2.5mA（I0.0～I0.2和I0.6～I1.5）4VDC，8mA（I0.3～I0.5）逻辑0信号(最大)5VDC1mA5VDC，1mA（I0.0～I0.2和I0.6～I1.5）1VDC，1mA（I0.3～I0.5）输入延迟选择的（0.2～12.8ms）连接2线接近开关传感器（Bero）允许的漏电流（最大）1mA隔离(现场与逻辑)光电隔离隔离组是500VAC，1分钟见接线图高速计数器（HSC）•HSC输入•所有HSC...
