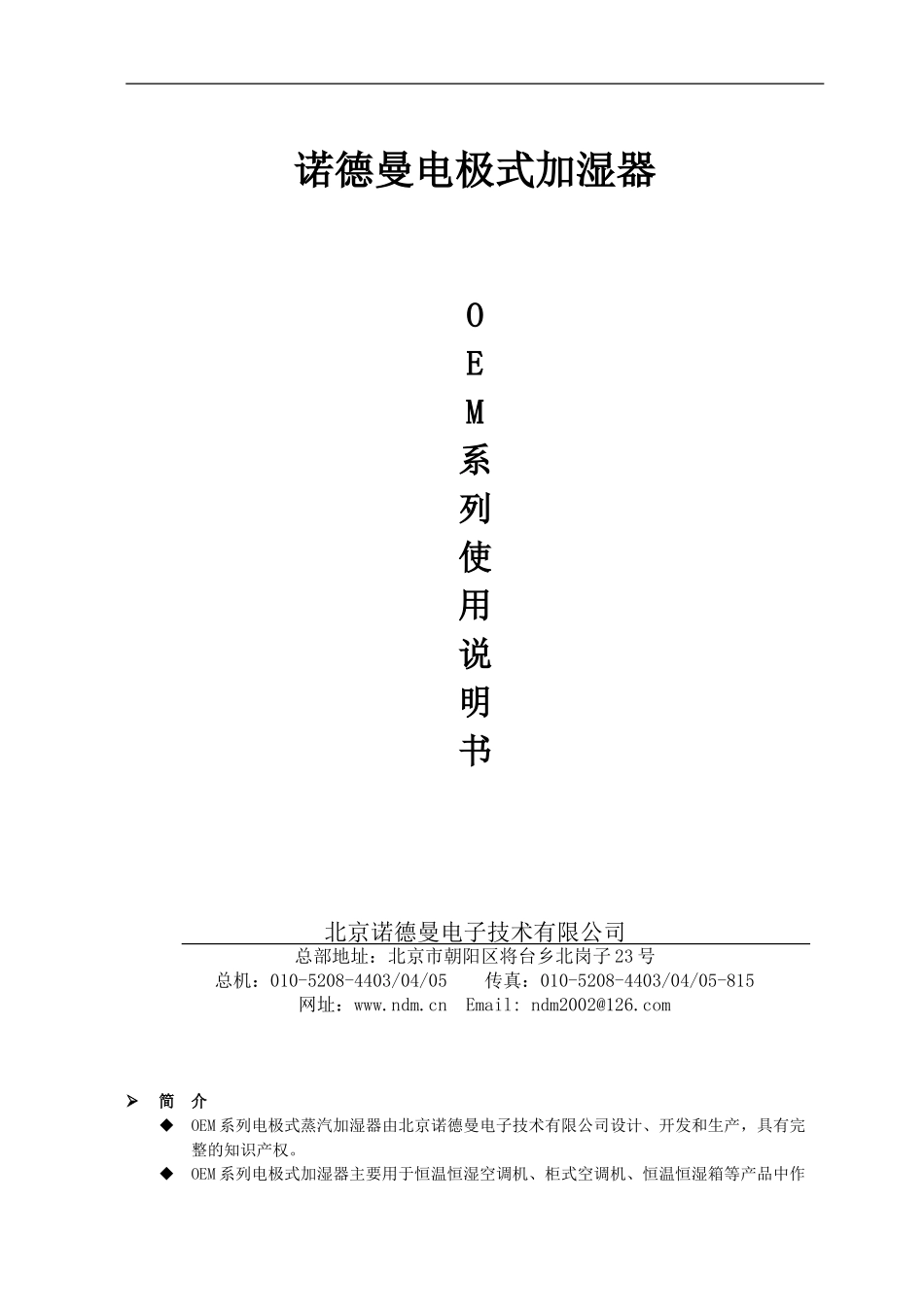

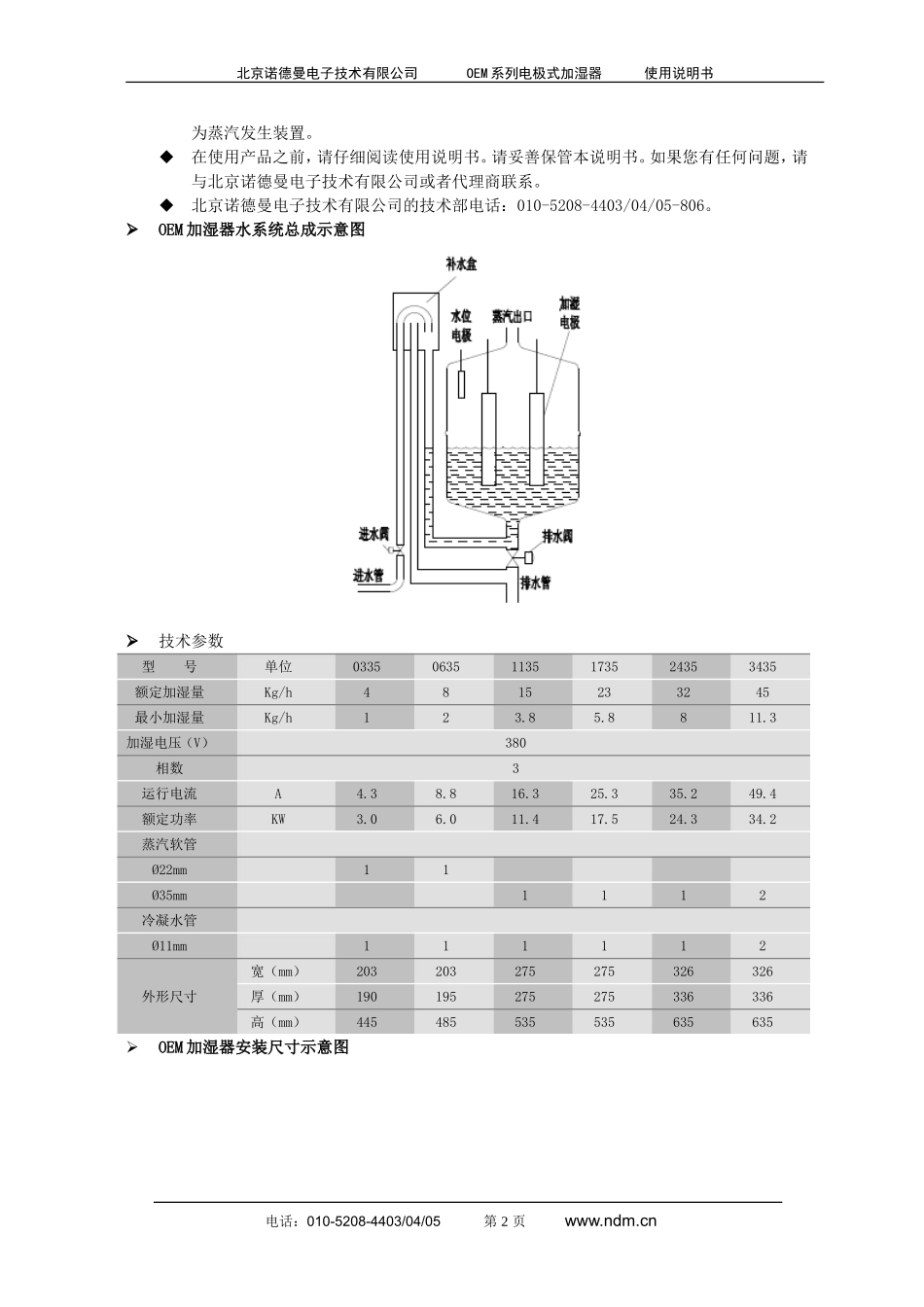

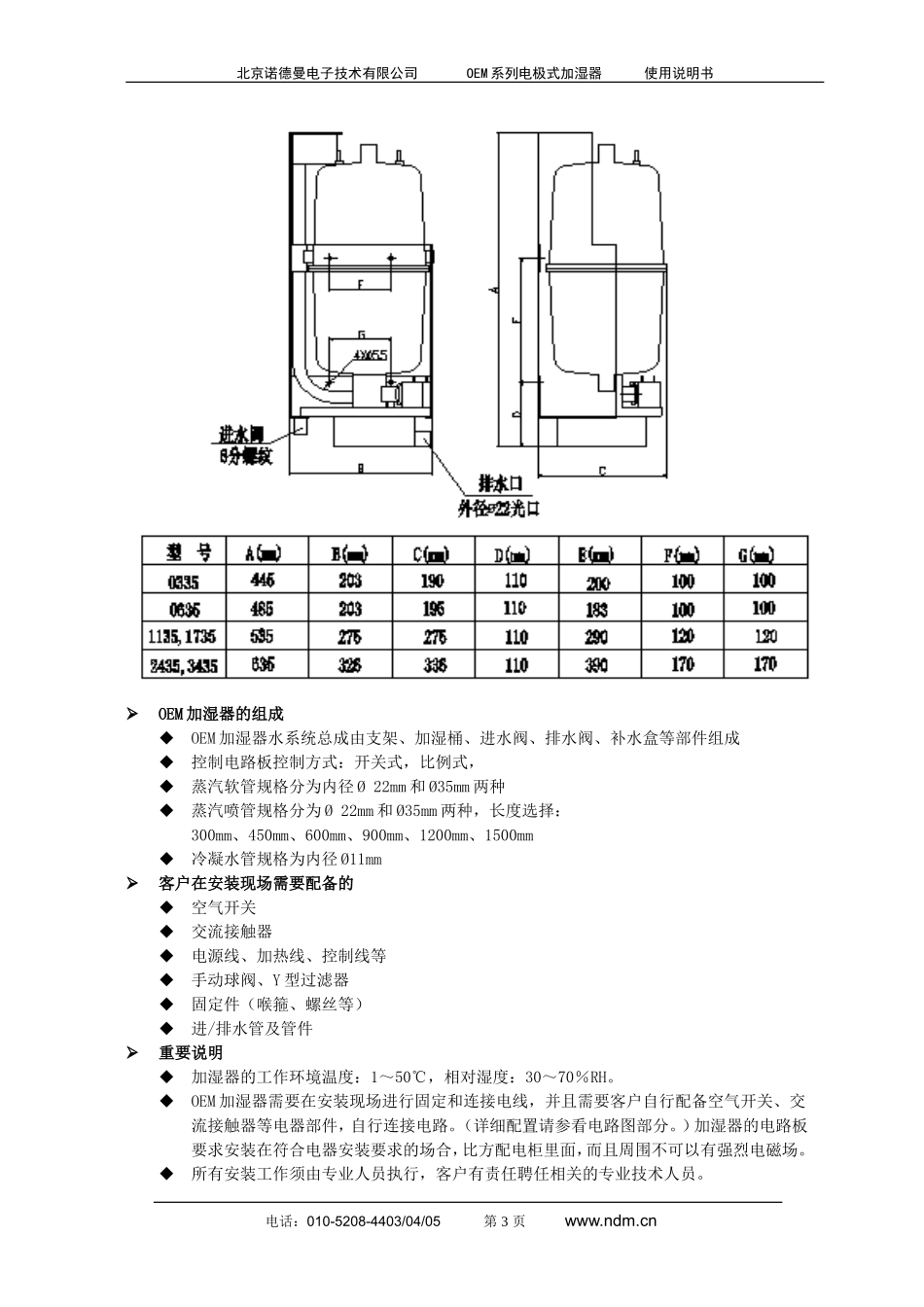

诺德曼电极式加湿器OEM系列使用说明书北京诺德曼电子技术有限公司总部地址:北京市朝阳区将台乡北岗子23号总机:010-5208-4403/04/05传真:010-5208-4403/04/05-815网址:www.ndm.cnEmail:ndm2002@126.com简介OEM系列电极式蒸汽加湿器由北京诺德曼电子技术有限公司设计、开发和生产,具有完整的知识产权。OEM系列电极式加湿器主要用于恒温恒湿空调机、柜式空调机、恒温恒湿箱等产品中作北京诺德曼电子技术有限公司OEM系列电极式加湿器使用说明书为蒸汽发生装置。在使用产品之前,请仔细阅读使用说明书。请妥善保管本说明书。如果您有任何问题,请与北京诺德曼电子技术有限公司或者代理商联系。北京诺德曼电子技术有限公司的技术部电话:010-5208-4403/04/05-806。OEM加湿器水系统总成示意图技术参数型号单位033506351135173524353435额定加湿量Kg/h4815233245最小加湿量Kg/h123.85.8811.3加湿电压(V)380相数3运行电流A4.38.816.325.335.249.4额定功率KW3.06.011.417.524.334.2蒸汽软管Ø22mm11Ø35mm1112冷凝水管Ø11mm111112外形尺寸宽(mm)203203275275326326厚(mm)190195275275336336高(mm)445485535535635635OEM加湿器安装尺寸示意图电话:010-5208-4403/04/05第2页www.ndm.cn北京诺德曼电子技术有限公司OEM系列电极式加湿器使用说明书OEM加湿器的组成OEM加湿器水系统总成由支架、加湿桶、进水阀、排水阀、补水盒等部件组成控制电路板控制方式:开关式,比例式,蒸汽软管规格分为内径Ø22mm和Ø35mm两种蒸汽喷管规格分为Ø22mm和Ø35mm两种,长度选择:300mm、450mm、600mm、900mm、1200mm、1500mm冷凝水管规格为内径Ø11mm客户在安装现场需要配备的空气开关交流接触器电源线、加热线、控制线等手动球阀、Y型过滤器固定件(喉箍、螺丝等)进/排水管及管件重要说明加湿器的工作环境温度:1~50℃,相对湿度:30~70%RH。OEM加湿器需要在安装现场进行固定和连接电线,并且需要客户自行配备空气开关、交流接触器等电器部件,自行连接电路。(详细配置请参看电路图部分。)加湿器的电路板要求安装在符合电器安装要求的场合,比方配电柜里面,而且周围不可以有强烈电磁场。所有安装工作须由专业人员执行,客户有责任聘任相关的专业技术人员。电话:010-5208-4403/04/05第3页www.ndm.cn北京诺德曼电子技术有限公司OEM系列电极式加湿器使用说明书加湿器水系统总成要求安装在可靠固定的位置,因其工作温度较高,维护人员需要注意谨慎安全操作,避免烫伤和触电。加湿器和蒸汽喷管之间的距离应尽可能短。距离越近,加湿效果越好。排水管的下方要配合敞开式的排水漏斗,以确保排水顺畅。加湿器的进水管道上要求必须安装水过滤器,以避免水中的杂质堵塞进水电磁阀。建议安装我方提供的水处理器。该装置能使加湿桶内水在结垢时只生成粉末状的不易附着的垢,把加湿桶拆下用清水冲洗就可以绝大部分地去除水垢。注意:不能使用漏电保护开关!蒸汽喷管的安装蒸汽喷管喷出的蒸汽有一定距离。为了减少冷凝效应,蒸汽喷管与其它相关装置(如:空调箱、过滤器)之间要保持适当距离。蒸汽喷管一般水平安装,喷口必须朝上。蒸汽喷管的进汽口的水平高度要稍微低于顶端的水平高度,以便于冷凝水的排出。较长的蒸汽喷管(长度大于等于600mm)的顶端须用M6螺丝固定在牢固的地方。蒸汽喷管的外形尺寸图(A为蒸汽喷管的长度)蒸汽喷管的定位蒸汽软管的安装电话:010-5208-4403/04/05第4页www.ndm.cn北京诺德曼电子技术有限公司OEM系列电极式加湿器使用说明书蒸汽软管的长度不允许超过3m。蒸汽软管最好使用整根软管,尽量不要中间续接。蒸汽软管应尽可能短,且中间绝对避免“死弯”和“存水弯”。为避免冷凝水滞留于蒸汽软管中,蒸汽软管尽可能保持较大的弧线。蒸汽软管和蒸汽喷管之间必须使用喉箍紧密连接,确保密封。蒸汽软管要能耐高温(最小是120℃)。所有绝缘物质也要能耐高温。如果采用铜管来输送蒸汽,注意管道要避免形成小半径的弯曲。因为弯曲部分会造成较大的额外阻力。同时,铜管的外径要...
