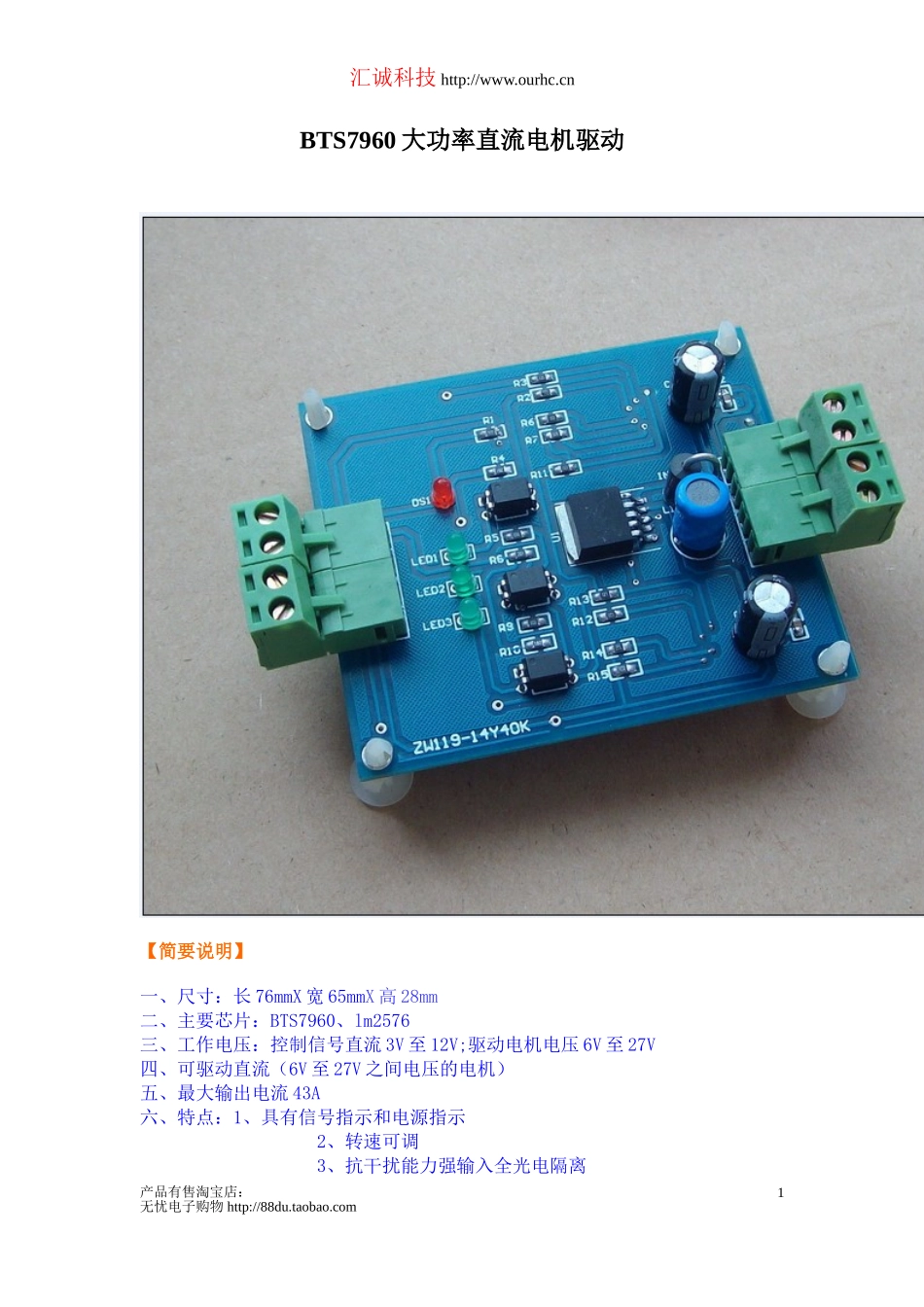

汇诚科技http://www.ourhc.cnBTS7960大功率直流电机驱动【简要说明】一、尺寸：长76mmX宽65mmX高28mm二、主要芯片：BTS7960、lm2576三、工作电压：控制信号直流3V至12V;驱动电机电压6V至27V四、可驱动直流（6V至27V之间电压的电机）五、最大输出电流43A六、特点：1、具有信号指示和电源指示2、转速可调3、抗干扰能力强输入全光电隔离产品有售淘宝店：无忧电子购物http://88du.taobao.com1汇诚科技http://www.ourhc.cn4、内部具有续流保护5、可单独控制一台直流电机6、PWM脉宽平滑调速（可使用PWM信号对直流电机调速）7、可实现正反转8、此驱动器非常适合控制飞思卡尔智能车，驱动器压降小，电流大，驱动能力强适用场合：单片机学习、电子竞赛、产品开发、毕业设计。。。。。。【标注图片】【应用事例】产品有售淘宝店：无忧电子购物http://88du.taobao.com2汇诚科技http://www.ourhc.cn【测试程序】/********************************************************************汇诚科技实现功能:BTS7960大功率直流电机驱动_调试程序使用芯片：AT89S52或者STC89C52晶振：11.0592MHZ编译环境：Keil作者：zhangxinchunleo网站：www.ourhc.cn淘宝店：汇诚科技http://shop36330473.taobao.com【声明】此程序仅用于学习与参考，引用请注明版权和作者信息！*********************************************************************/#include#defineucharunsignedchar//宏定义无符号字符型#defineuintunsignedint//宏定义无符号整型sbitP2_0=P2^0;//启动sbitP2_1=P2^1;//停止sbitP2_2=P2^2;//正转sbitP2_3=P2^3;//反转sbitP1_0=P1^0;//使能sbitP1_1=P1^1;//IN1sbitP1_2=P1^2;//IN2产品有售淘宝店：无忧电子购物http://88du.taobao.com3汇诚科技http://www.ourhc.cn/********************************************************************延时函数*********************************************************************/voiddelay(uchart)//延时程序{ucharm,n,s;for(m=t;m>0;m--)for(n=20;n>0;n--)for(s=248;s>0;s--);}/********************************************************************主函数*********************************************************************/main(){while(1){if(P2_0==0){delay(3);if(P2_0==0)//启动{P1_0=0;}}if(P2_1==0){delay(3);if(P2_1==0)//停止{P1_0=1;}}if(P2_2==0){delay(3);if(P2_2==0)//正转{P1_1=1;P1_2=0;}}if(P2_3==0){delay(3);if(P2_3==0)//反转{P1_1=0;P1_2=1;}}}}/********************************************************************结束*********************************************************************/【应用原理图】产品有售淘宝店：无忧电子购物http://88du.taobao.com4汇诚科技http://www.ourhc.cnVS12JP2GND1IN2INH3OUT4SR5IS6VCC7U2BTS7960http://www.ourhc.cn汇诚科技网址：http://shop36330473.taobao.com产品有售淘宝店：12JP1OUT1OUT2OUT1OUT2VS1234TLP11234TLP21234TLP3R2100R4R6R7VSGND1IN2INH3OUT4SR5IS6VCC7U3BTS7960R12R13R14R15ENOUTR5R9R11IN11IN22IN11IN22+5V+5V+5VLED1LED2LED3100R8100R10VCCVCCVCC12P1R3ENOUTENOUTENIN1IN2ENIN1IN2VCCC1L1C3C412IN1R112LED+5VFB4ON/OFF5GND3IN1OUT2U1LM2576T5.0VSC212P2产品有售淘宝店：无忧电子购物http://88du.taobao.com5汇诚科技http://www.ourhc.cn【PCB尺寸图】【图片展示】产品有售淘宝店：无忧电子购物http://88du.taobao.com6汇诚科技http://www.ourhc.cn产品有售淘宝店：无忧电子购物http://88du.taobao.com7汇诚科技http://www.ourhc.cn产品有售淘宝店：无忧电子购物http://88du.taobao.com8汇诚科技http://www.ourhc.cn产品有售淘宝店：无忧电子购物http://88du.taobao.com9汇诚科技http://www.ourhc.cn产品有售淘宝店：无忧电子购物http://88du.taobao.com10汇诚科技http://www.ourhc.cn产品有售淘宝店：无忧电子购物http://88du.taobao.com11
