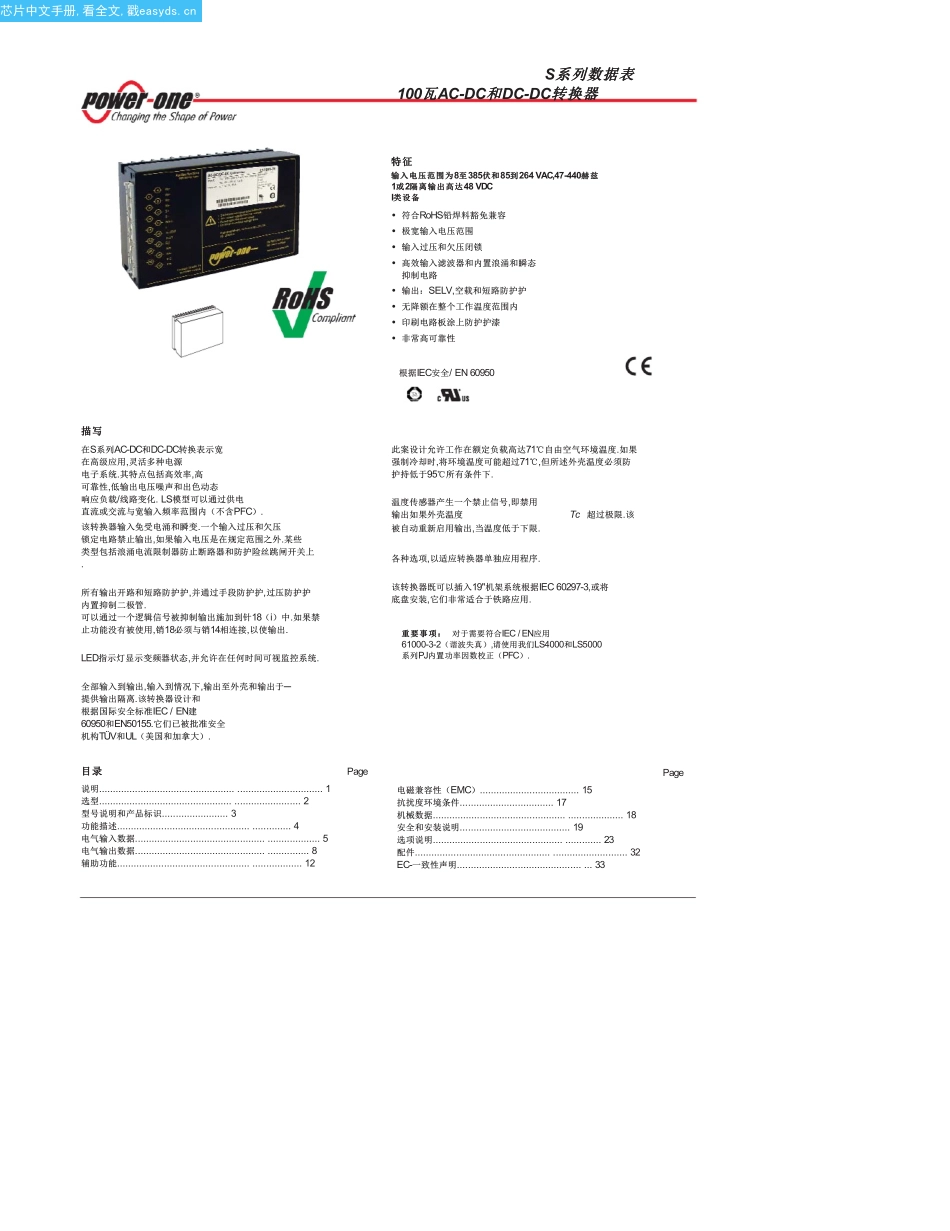

S系列数据表系列数据表100瓦瓦AC-DC和和DC-DC转换器转换器特征特征输入电压范围为输入电压范围为8至至385伏和伏和85到到264VAC,47-440赫兹赫兹1或或2隔离输出高达隔离输出高达48VDCI类设备类设备•符合RoHS铅焊料豁免兼容•极宽输入电压范围•输入过压和欠压闭锁•高效输入滤波器和内置浪涌和瞬态抑制电路•输出：SELV,空载和短路防护护•无降额在整个工作温度范围内•印刷电路板涂上防护护漆•非常高可靠性根据IEC安全/EN60950描写描写在S系列AC-DC和DC-DC转换表示宽在高级应用,灵活多种电源电子系统.其特点包括高效率,高可靠性,低输出电压噪声和出色动态响应负载/线路变化.LS模型可以通过供电直流或交流与宽输入频率范围内（不含PFC）.该转换器输入免受电涌和瞬变.一个输入过压和欠压锁定电路禁止输出,如果输入电压是在规定范围之外.某些类型包括浪涌电流限制器防止断路器和防护险丝跳闸开关上.所有输出开路和短路防护护,并通过手段防护护,过压防护护内置抑制二极管.可以通过一个逻辑信号被抑制输出施加到针18（i）中.如果禁止功能没有被使用,销18必须与销14相连接,以使输出.LED指示灯显示变频器状态,并允许在任何时间可视监控系统.全部输入到输出,输入到情况下,输出至外壳和输出于─提供输出隔离.该转换器设计和根据国际安全标准IEC/EN建60950和EN50155.它们已被批准安全机构TÜV和UL（美国和加拿大）.此案设计允许工作在额定负载高达71℃自由空气环境温度.如果强制冷却时,将环境温度可能超过71℃,但所述外壳温度必须防护持低于95℃所有条件下.温度传感器产生一个禁止信号,即禁用输出如果外壳温度Tc超过极限.该被自动重新启用输出,当温度低于下限.各种选项,以适应转换器单独应用程序.该转换器既可以插入19"机架系统根据IEC60297-3,或将底盘安装,它们非常适合于铁路应用.重要事项：重要事项：对于需要符合IEC/EN应用61000-3-2（谐波失真）,请使用我们LS4000和LS5000系列PJ内置功率因数校正（PFC）.目录目录PagePage电磁兼容性（EMC）....................................15抗扰度环境条件..................................17机械数据....................................................................18安全和安装说明........................................19选项说明............................................................23配件............................................................................32EC-一致性声明................................................33说明................................................................................1选型........................................................................2型号说明和产品标识........................3功能描述..............................................................4电气输入数据..................................................................5电气输出数据..............................................................8辅助功能..................................................................12芯片中文手册,看全文,戳easyds.cnS系列数据表系列数据表100瓦瓦AC-DC和和DC-DC转换器转换器选型选型可根据要求提供非标准输入/输出配置或特别定制adaptions.表1a：型号类型,输出输出1VonomIonom[VDC][A]5.11215241215241686.54.243.22输出输出2VonomIonom[VDC][A]----121524输入电压输入电压V算I一个-VI最大8至35伏直流AS1001-7RAS1301-7RAS1501-7RAS1601-7RAS2320-7RAS2540-7RAS2660-7R效率效率�[%]76818384798080选项选项----43.22-9DVPTB1,B2表1B：型号类型BS,CS和FS输出输出1VonomIonom[VDC][A]5.11215241215241686.54.243.22输出输出2VonomIonom[VDC][A]----121524输入电压输入电压V算I一个-VI最大14至70VDCBS1001-7RBS1301-7RBS1501-7RBS1601-7RBS2320-7RBS2540-7RBS2660-7REff.�[%]77838586808282输入电压输入电压V算I一个-VI最大28至140VDCCS1001-7RCS1301-7RCS1501-7RCS1601-7RCS2320-7RCS2540-7RCS2660-7REff.�[%]77838...
