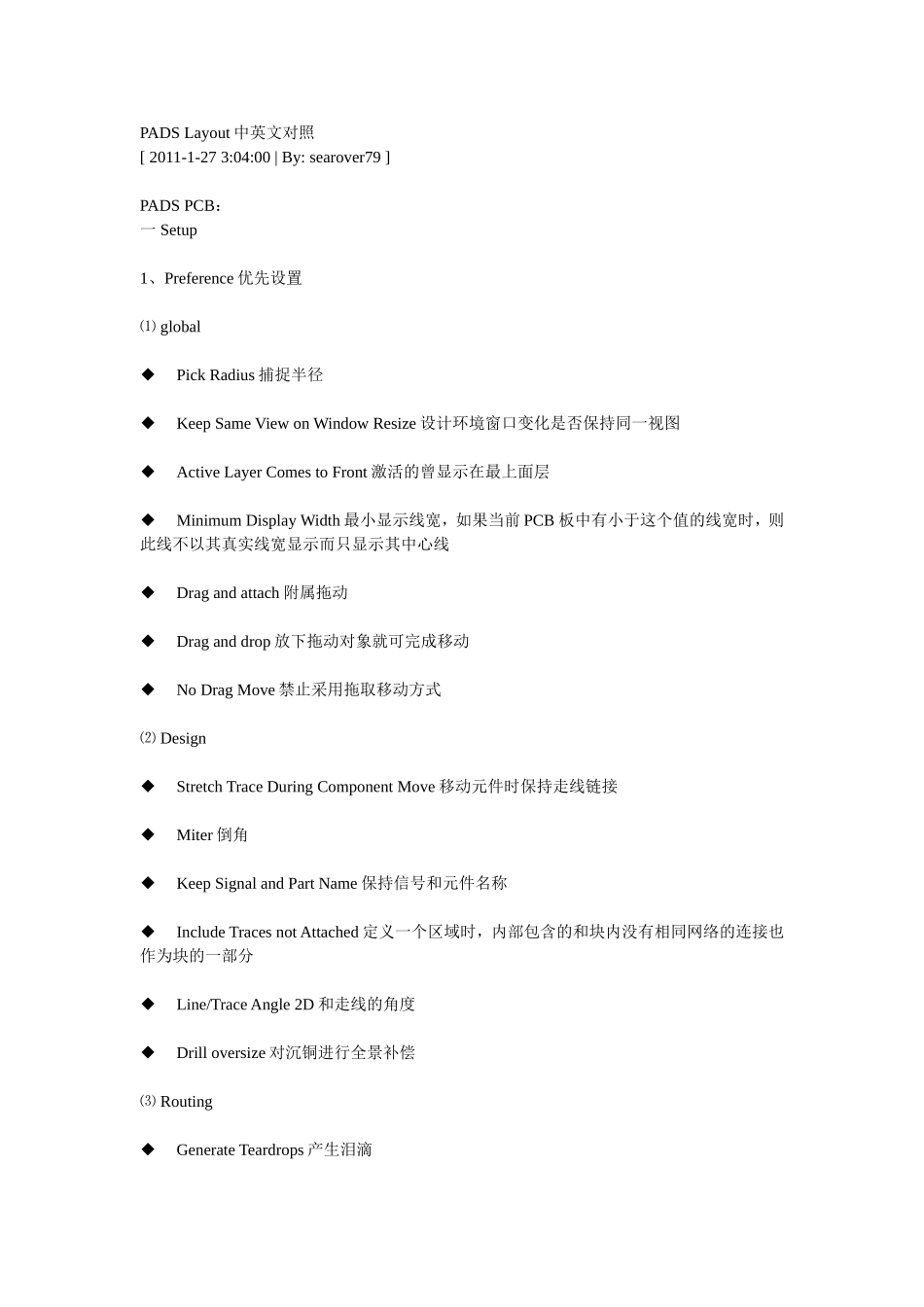

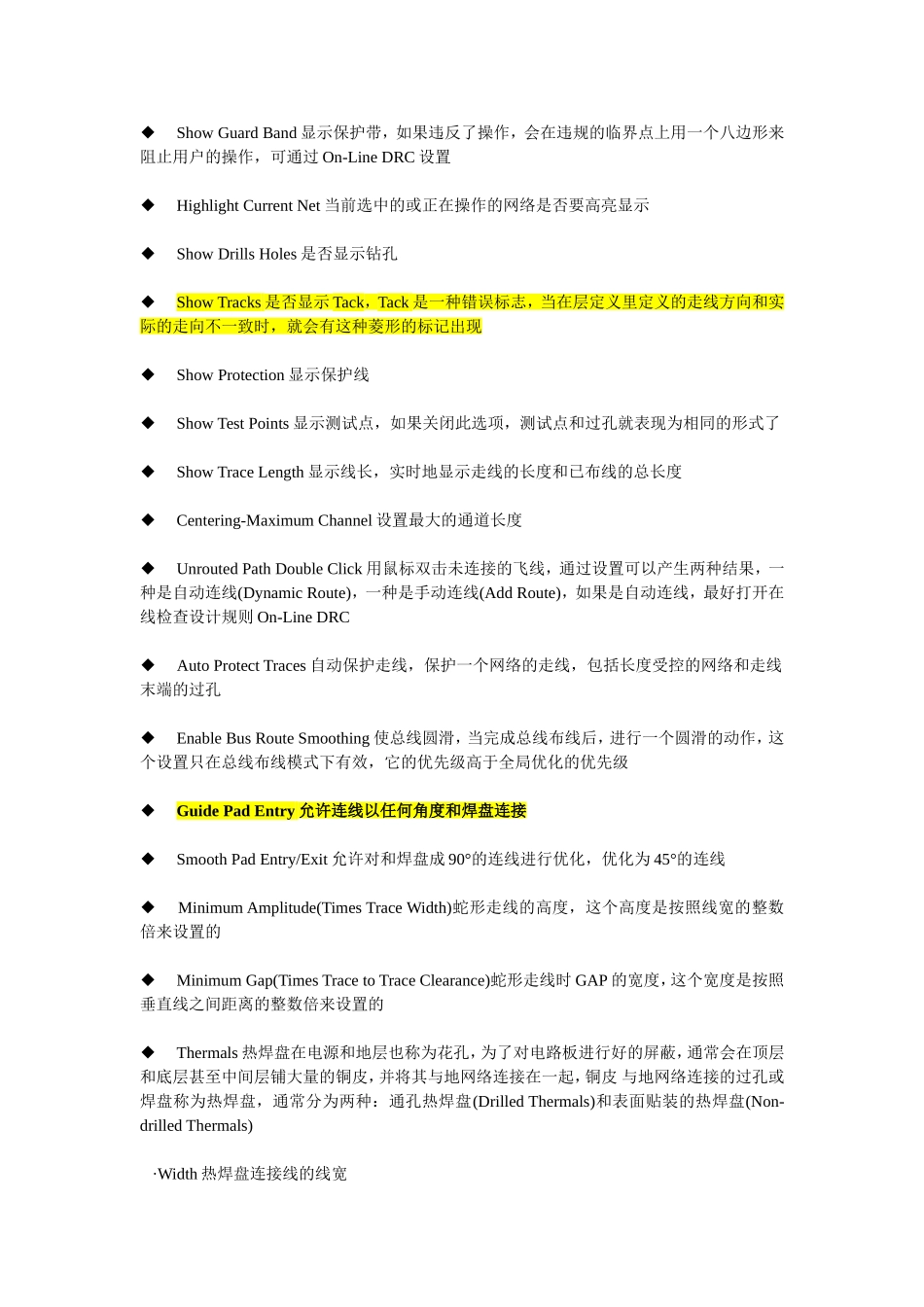

PADSLayout中英文对照[2011-1-273:04:00|By:searover79]PADSPCB：一Setup1、Preference优先设置⑴global◆PickRadius捕捉半径◆KeepSameViewonWindowResize设计环境窗口变化是否保持同一视图◆ActiveLayerComestoFront激活的曾显示在最上面层◆MinimumDisplayWidth最小显示线宽，如果当前PCB板中有小于这个值的线宽时，则此线不以其真实线宽显示而只显示其中心线◆Dragandattach附属拖动◆Draganddrop放下拖动对象就可完成移动◆NoDragMove禁止采用拖取移动方式⑵Design◆StretchTraceDuringComponentMove移动元件时保持走线链接◆Miter倒角◆KeepSignalandPartName保持信号和元件名称◆IncludeTracesnotAttached定义一个区域时，内部包含的和块内没有相同网络的连接也作为块的一部分◆Line/TraceAngle2D和走线的角度◆Drilloversize对沉铜进行全景补偿⑶Routing◆GenerateTeardrops产生泪滴◆ShowGuardBand显示保护带，如果违反了操作，会在违规的临界点上用一个八边形来阻止用户的操作，可通过On-LineDRC设置◆HighlightCurrentNet当前选中的或正在操作的网络是否要高亮显示◆ShowDrillsHoles是否显示钻孔◆ShowTracks是否显示Tack，Tack是一种错误标志，当在层定义里定义的走线方向和实际的走向不一致时，就会有这种菱形的标记出现◆ShowProtection显示保护线◆ShowTestPoints显示测试点，如果关闭此选项，测试点和过孔就表现为相同的形式了◆ShowTraceLength显示线长，实时地显示走线的长度和已布线的总长度◆Centering-MaximumChannel设置最大的通道长度◆UnroutedPathDoubleClick用鼠标双击未连接的飞线，通过设置可以产生两种结果，一种是自动连线(DynamicRoute)，一种是手动连线(AddRoute)，如果是自动连线，最好打开在线检查设计规则On-LineDRC◆AutoProtectTraces自动保护走线，保护一个网络的走线，包括长度受控的网络和走线末端的过孔◆EnableBusRouteSmoothing使总线圆滑，当完成总线布线后，进行一个圆滑的动作，这个设置只在总线布线模式下有效，它的优先级高于全局优化的优先级◆GuidePadEntry允许连线以任何角度和焊盘连接◆SmoothPadEntry/Exit允许对和焊盘成90°的连线进行优化，优化为45°的连线◆MinimumAmplitude(TimesTraceWidth)蛇形走线的高度，这个高度是按照线宽的整数倍来设置的◆MinimumGap(TimesTracetoTraceClearance)蛇形走线时GAP的宽度，这个宽度是按照垂直线之间距离的整数倍来设置的◆Thermals热焊盘在电源和地层也称为花孔，为了对电路板进行好的屏蔽，通常会在顶层和底层甚至中间层铺大量的铜皮，并将其与地网络连接在一起，铜皮与地网络连接的过孔或焊盘称为热焊盘，通常分为两种：通孔热焊盘(DrilledThermals)和表面贴装的热焊盘(Non-drilledThermals)·Width热焊盘连接线的线宽·Min.Spoke最少连接线，一个热焊盘上至少有几根连接线·PadShape焊盘形状·Floodover填满，创建完全连接的热焊盘·Orthogonal正交，连线和焊盘的连接角度为正交·NoConnect不形成热焊盘·RoutedPadThermals元件的焊盘也可以形成热焊盘·ShowGenernalPlaneIndicators是否显示内层的热焊盘，关闭这个选项，热焊盘就表现为通常的焊盘了·RemoveIsolatedCopper移除孤立的铜皮·RemoveviolatingThermalSpokes移除冲突的热焊盘连接，违反规则的连接线应该被移除◆AutoDimensioning自动尺寸标注·GeneralSettings通用设置·Draw1st起点标注线·Draw2nd终点标注线·PickGap测量点到尺寸标注线一端之间的距离·CircleDimension圆弧测量·AlignmentandArrow校准直线和标注箭头·Alignmenttool校直工具·Text尺寸标注值文字·OmitText不需要尺寸标注文字◆Teardrops泪滴·AutoAdjust允许在设计过程中根据不同的要求来自动调整泪滴◆Drafting·Boardcomponentheightrestriction板上元件高度限制·Seethrough将铜皮显示成一些Hatch平行线·Min.hatch最小铜皮面积·Smoothing铜皮在拐角处的平滑度·Pouroutline显示整块铜皮的外框·Hatchoutline显示铜皮(Pour)中每一个Hatch的外框◆Grids·FanoutGrid扇出栅格，仅用于BlazeRouter·RadialMoveSetup径向移动·InnerRadius靠近...
