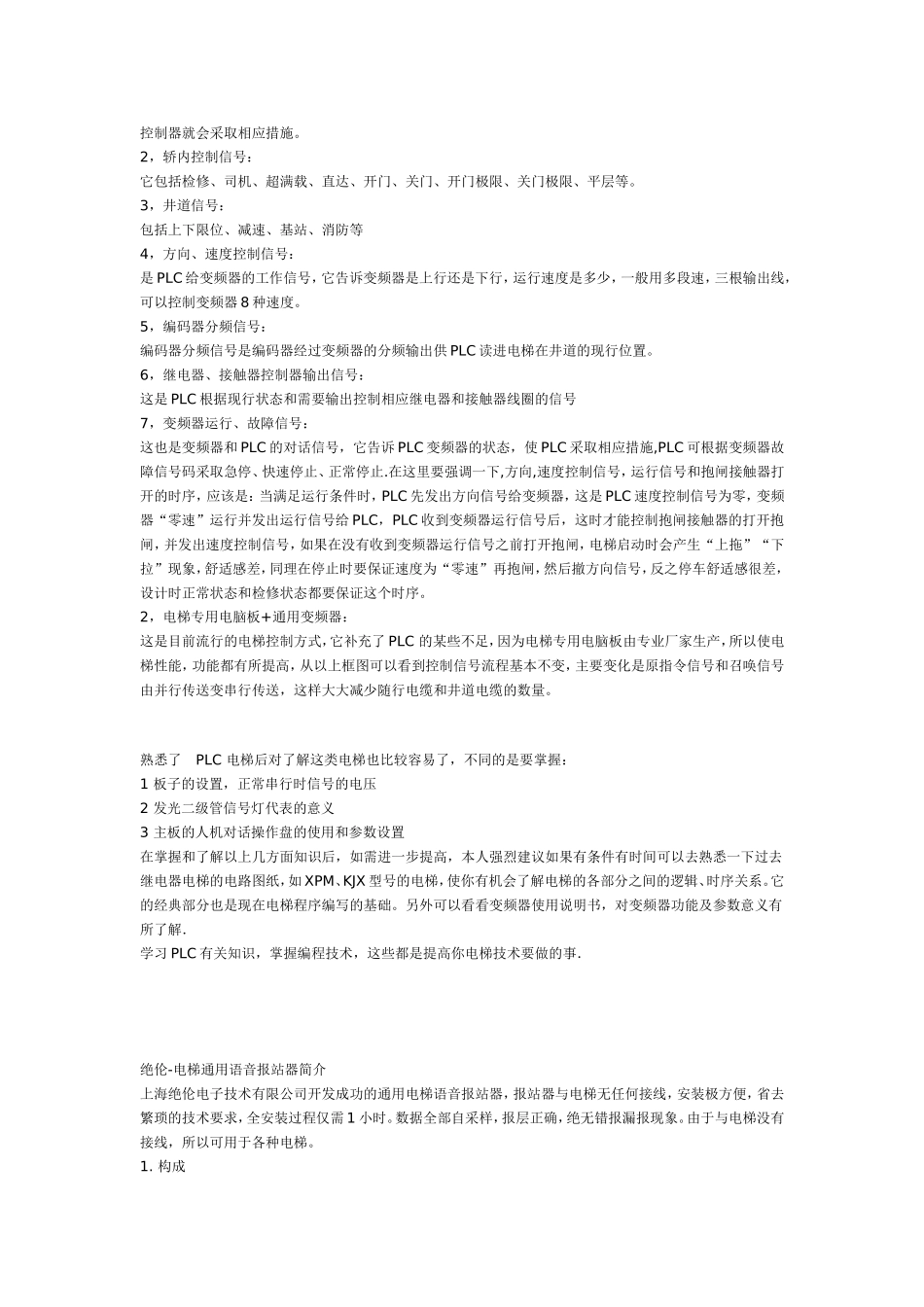

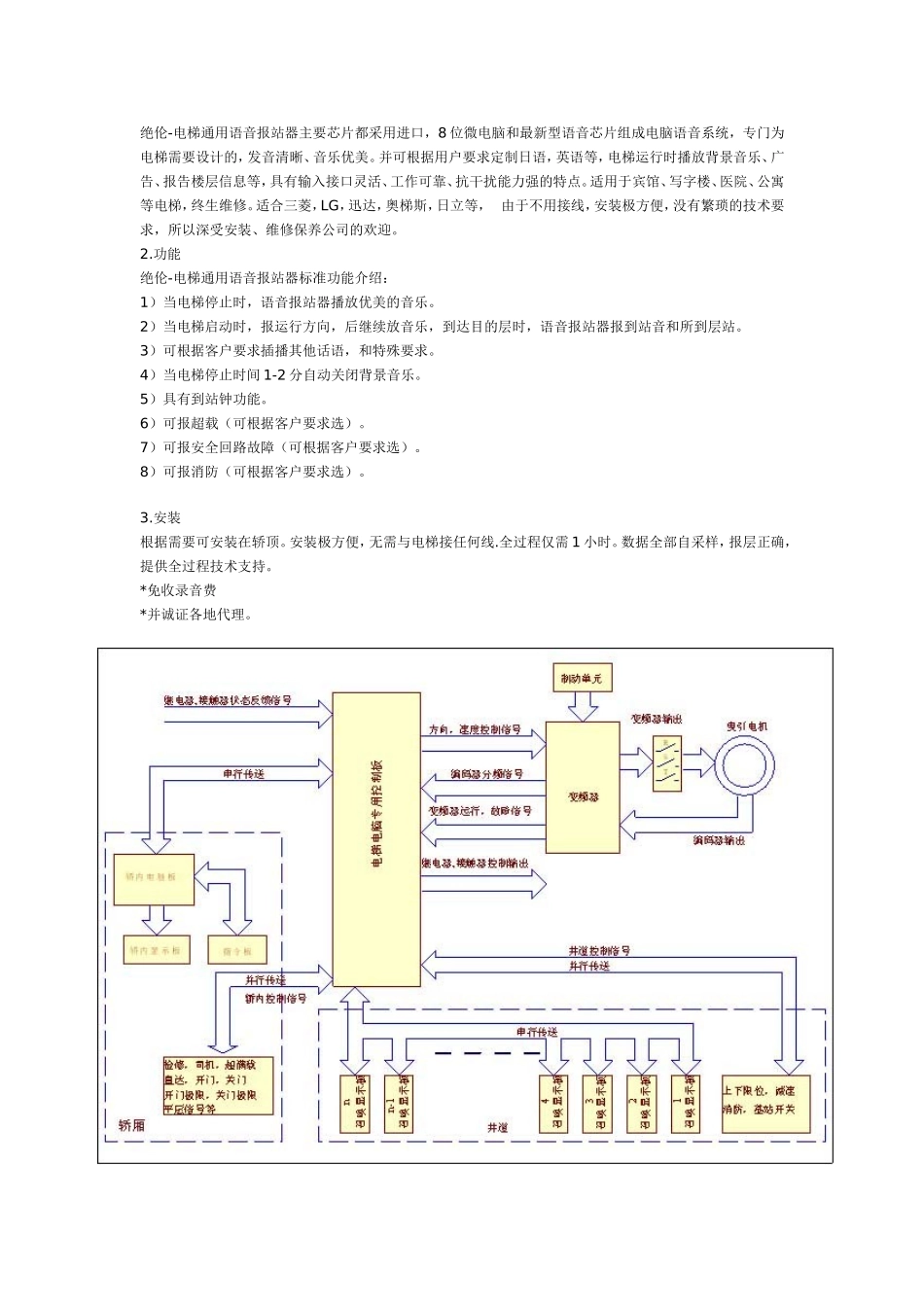

VVVF电梯电气控制系统简介一，电梯技术发展和演变20多年前我们接触的电梯主要是交流双速梯，部分较高档场所用的是带直流发电机组的直流电梯，机房有点像小型发电厂，后来又出现了交流调速电梯，简称ＡＣＶＶ，但由于器件和技术原因，真正成功的交流调速梯也不多。想想现在一快板子加一个变频器加几个接触器，一台相当不错的电梯电控系统就诞生了。大公司能生产优异的电梯，小公司也可利用相当成熟的技术生产不错的电梯，过去一台电梯二个星期没有故障记录已经是相当不错了，现在一台电梯一年不出故障也是很平常，当然除电控方面的进步以外，机械方面也有了很大的改进，特别是门系统，现在的门系统基本上是专门厂家生产，门系统故障大大减少。过去的维保和现在维保内容实际上也有很大的改变，过去维保除一般保养外，很大部分花在电梯的修理上，现在保养电梯，因为电梯故障率很低（当然不包括老电梯）除一般保养和检查外，应该花很多时间熟悉电梯图纸和原理，电梯电线敷设，平时应记录正常时的各种数据以便故障时比较。现在电梯看上去比过去简单，但实际上难度更大，过去一台电梯你有较好电气知识，用功3—6月可能成为电梯专家了，但现在可能你干了五年，还可能没进门，原因是过去一、二张蓝图就可以把一台电梯电控说的清清楚楚，但现在一台电梯的资料如果全部对你公开，没有三、五年你也消化不了。而且新技术层出不穷，所以现在搞电梯搞一辈子，学一辈子。二，维修人员，电梯初学者应掌握的知识。因为现在电梯电控比过去复杂多了，你也没有精力和时间把每一种电梯搞清楚，所以每个人应根据你自己的工作内容和基础制定学习内容。下面几个基本方面我们应该掌握：1，必须熟悉电梯整个外围线路：首先熟练的看懂电梯电气随机线路图及每部分内容如安全回路、厅门锁电路、门机电机、输入输出电路、主回路、系统的供电电路、电源分类、以及以上几部电路之间的逻辑关系。2，必须对电梯电控系统框图有良好的了解：看懂电梯电气随机资料，对整个电控系统要有框图概念，即可以分成哪些块，块与块的连接，信号的类型。了解各类信号的流向，如轿厢信号、井道信号、召唤、指令、层楼显示。哪些信号是控制板的输入，哪些信号控制板的输出信号。而且要了解这些信号的物理量是什么，开关信号？高低电平？模拟量？等，必须搞清楚这些信号的意义，测量方法，逻辑关系。3，熟悉控制板、变频器上的各类指示灯、开关、操作按钮：每个电梯电控系统为了人机对话都有以上器件，所以了解熟悉它们代表的意义并会操作也很重要，它告诉你电梯目前的状态，或哪部电路产生了故障，参数的修改。4，熟悉电梯电气系统的电线敷设：如果一个维修人员对电梯电气系统的电线敷设不熟悉也很难正确、快速对电梯进行维修，也可能小毛病修出大毛病，所以熟悉电梯电线敷设也很重要，了解机房、轿厢、轿顶、井道走线及线号，对你快速判别故障，解决问题有很大的帮助。三，VVVF电梯电控系统框图：电梯电控系统可以说千变万化，每家有每家的特色，但基本有两部分组成，控制部分和拖动部分，而且电控系统框图也大同小异，下面举两个常见电控系统的框图。1，PLC+盒式变频器：该系统开发相对比较容易，简洁，器件的稳定性，抗干扰性都很好。缺点是楼层高的话PLC输入输出点需要很多，增加井道电线，和随行电缆的数量。而且PLC编程者的水平直接影响电梯的功能和质量，软件资料保密性差．部分信号简介：1，继电器、接触器状态反馈信号：电梯设计安全第一，所以各类重要的继电器、接触器的状态一定要反馈到PLC控制器中，并参与编程，如安全继电器、门锁继电器、变频器输出接触器、抱闸接触器，使电脑时时刻刻监控它们的状态，如它们出了问题控制器就会采取相应措施。2，轿内控制信号：它包括检修、司机、超满载、直达、开门、关门、开门极限、关门极限、平层等。3，井道信号：包括上下限位、减速、基站、消防等4，方向、速度控制信号：是PLC给变频器的工作信号，它告诉变频器是上行还是下行，运行速度是多少，一般用多段速，三根输出线，可以控制变频器8种速度。5，编码器分频信号：编码器分频信号是编码器经过变频器的分频输出供PLC读进电梯...
