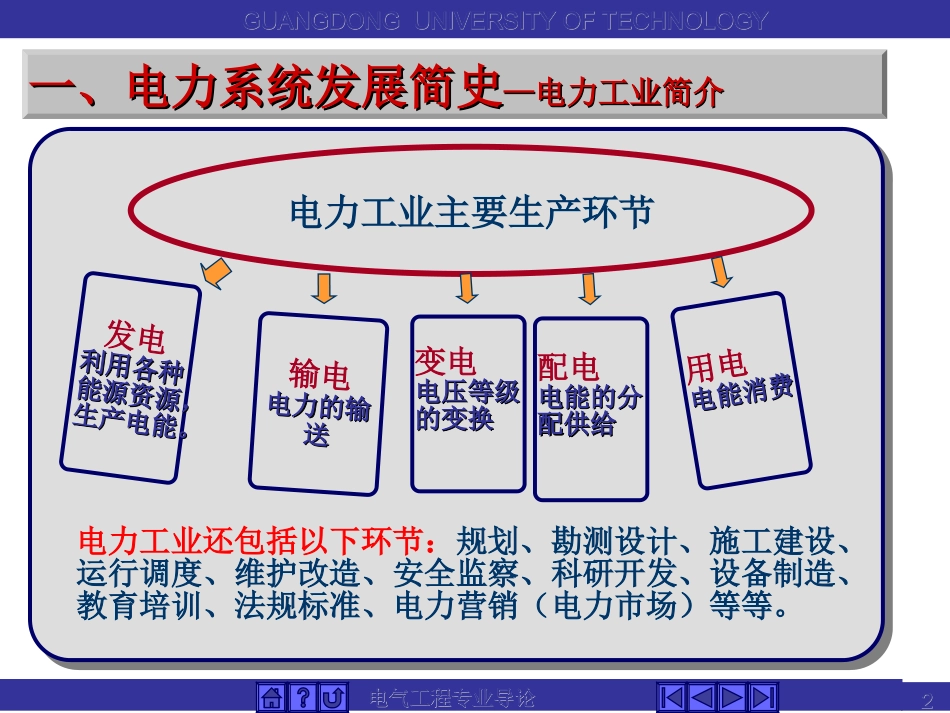

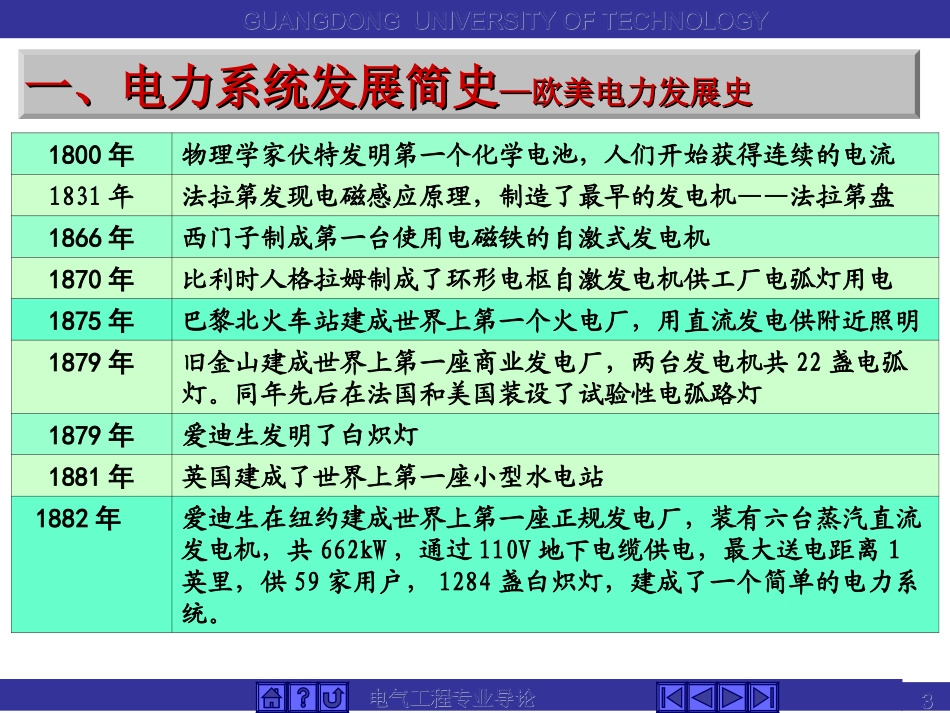

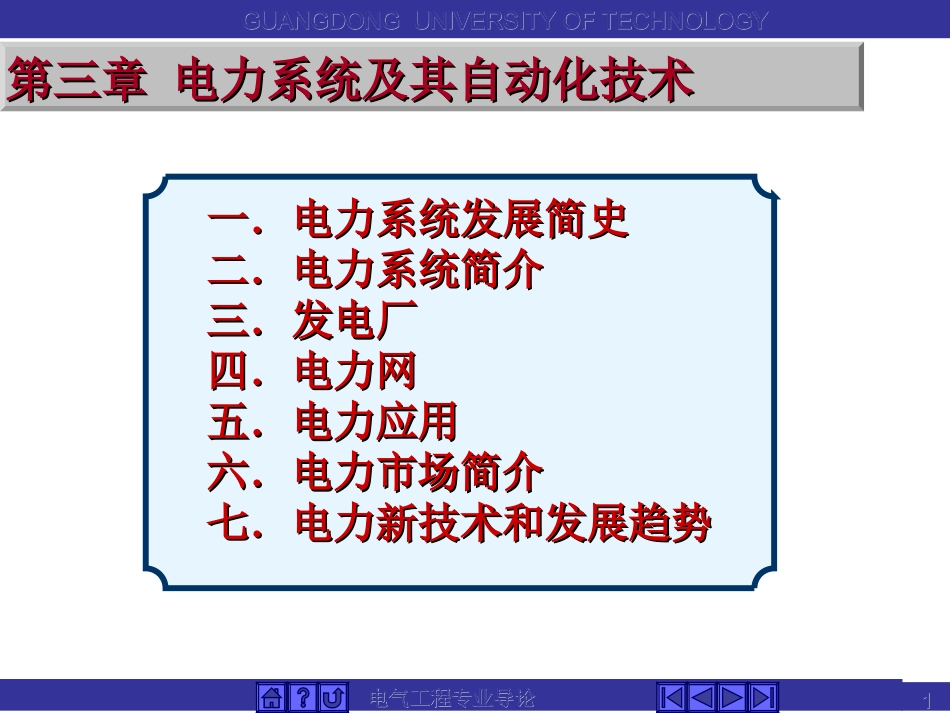

电气工程专业导论电气工程专业导论11GUANGDONGUNIVERSITYOFTECHNOLOGYGUANGDONGUNIVERSITYOFTECHNOLOGY一．一．电力系统发展简史电力系统发展简史二．二．电力系统简介电力系统简介三．三．发电厂发电厂四．四．电力网电力网五．五．电力应用电力应用六．六．电力市场简介电力市场简介七．七．电力新技术和发展趋势电力新技术和发展趋势第三章电力系统及其自动化技术第三章电力系统及其自动化技术电气工程专业导论电气工程专业导论22GUANGDONGUNIVERSITYOFTECHNOLOGYGUANGDONGUNIVERSITYOFTECHNOLOGY电力工业主要生产环节输电电力的输电力的输送送发电利用各种利用各种能源资源，能源资源，生产电能。生产电能。一、电力系统发展简史一、电力系统发展简史——电力工业简介电力工业简介变电电压等级电压等级的变换的变换配电电能的分电能的分配供给配供给用电电能消费电能消费电力工业还包括以下环节：规划、勘测设计、施工建设、运行调度、维护改造、安全监察、科研开发、设备制造、教育培训、法规标准、电力营销（电力市场）等等。电气工程专业导论电气工程专业导论33GUANGDONGUNIVERSITYOFTECHNOLOGYGUANGDONGUNIVERSITYOFTECHNOLOGY一、电力系统发展简史一、电力系统发展简史——欧美电力发展史欧美电力发展史1800年物理学家伏特发明第一个化学电池，人们开始获得连续的电流1831年法拉第发现电磁感应原理，制造了最早的发电机——法拉第盘1866年西门子制成第一台使用电磁铁的自激式发电机1870年比利时人格拉姆制成了环形电枢自激发电机供工厂电弧灯用电1875年巴黎北火车站建成世界上第一个火电厂，用直流发电供附近照明1879年旧金山建成世界上第一座商业发电厂，两台发电机共22盏电弧灯。同年先后在法国和美国装设了试验性电弧路灯1879年爱迪生发明了白炽灯1881年英国建成了世界上第一座小型水电站1882年爱迪生在纽约建成世界上第一座正规发电厂，装有六台蒸汽直流发电机，共662kW，通过110V地下电缆供电，最大送电距离1英里，供59家用户，1284盏白炽灯，建成了一个简单的电力系统。电气工程专业导论电气工程专业导论44GUANGDONGUNIVERSITYOFTECHNOLOGYGUANGDONGUNIVERSITYOFTECHNOLOGY一、电力系统发展简史一、电力系统发展简史——欧美电力发展史（续）欧美电力发展史（续）1882年法国人德普勒在慕尼黑博览会上表演了电压为1500～2000V的直流发电机组经57km线路驱动电动泵1884年英国人制造了第一台汽轮机1885年制成交流发电机和变压器，于1886年3月用以在马萨诸塞州的大巴林顿建立了第一个交流送电系统，电源侧升压至3000V，经1.2km到受端降压至500V，显示了交流输电的优越性1891年德国在劳芬电厂安装了第一台三相100kW交流发电机，通过第一条三相输电线路送电至法兰克福1894年建成利亚加拉大瀑布水电站。1896年采用三相交流输电送至35km外的布法罗。结束了1880年来交、直流电优越性的争论。1903年威斯汀豪斯电气公司装设了第一台5000kW汽轮发电机组，标志着通用汽轮机组的开始。1907年美国人Edward和Harold发明了悬式绝缘子，为提高输电电压开辟了道路电气工程专业导论电气工程专业导论55GUANGDONGUNIVERSITYOFTECHNOLOGYGUANGDONGUNIVERSITYOFTECHNOLOGY一、电力系统发展简史一、电力系统发展简史——欧美电力发展史（续）欧美电力发展史（续）1916年美国建成第一条90km的132kV线路1922年美国在加州建成第一条220kV线路二战期间德国试验4分裂导线，解决了380kV线路电晕问题，并制成440kV汞弧阀整流器，建成了从Elbe到Berlin的100km地下直流电缆，大大促进了超高压交流输电的发展和直流输电的振兴。战后美国于1955、1960、1963、1970和1973等年份分别制成并投运30、50、100、115和130万千瓦汽轮发电机组1954年瑞典首先建成了380kV线路，采用2分裂导线，距离960km，将北极圈内的Harspranget水电站电力送至瑞典南部。1954年前苏联建成第一座核电站，1973年法国制成120万kW核反应堆1964年美国建成第一条500kV交流输电线路1965年加拿大建成第一条765kV交流输电线路电气工程专业导论电气工程专业导论66GUANGDONGUNIVERSITYOFTECHNOLOGYGUANGDONGUNIVERSITYOFTECHNOLOGY一、电力系...
