第10讲 液压缸VIP免费

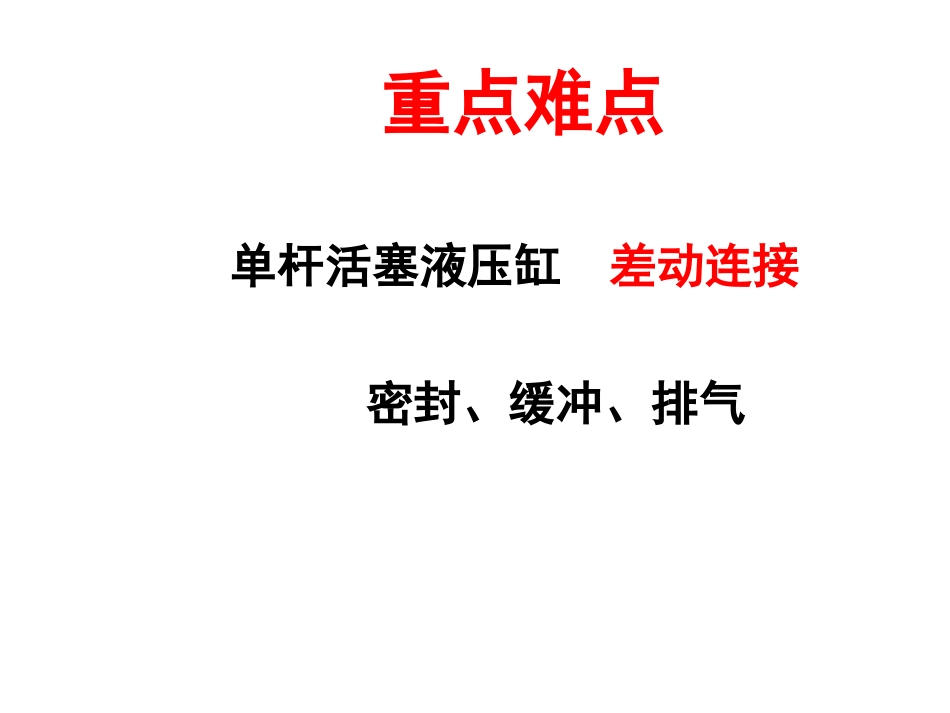

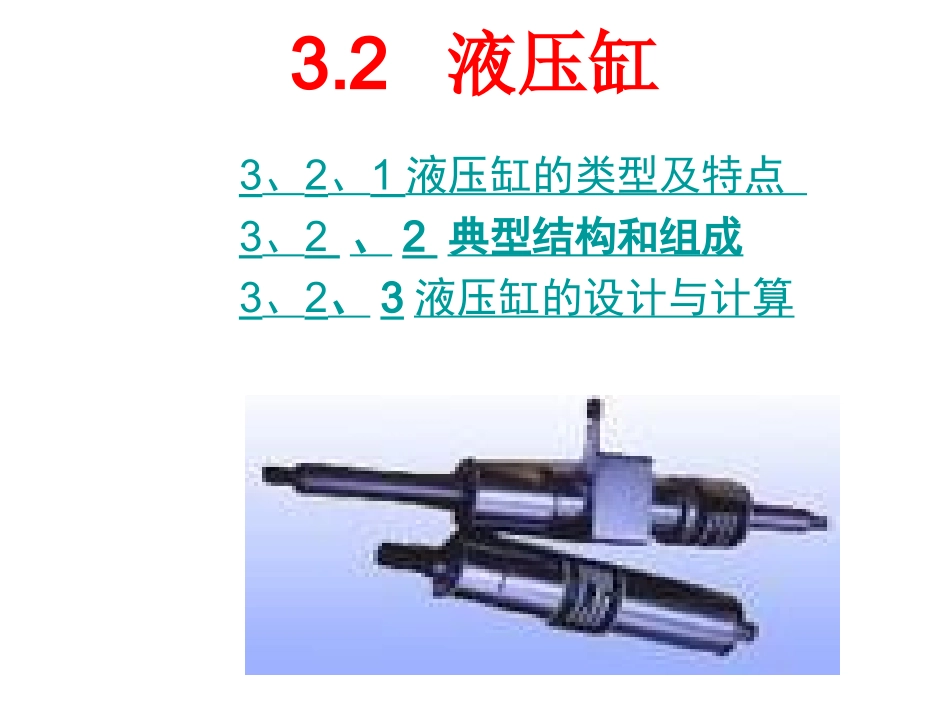

3、2、1液压缸的类型及特点3、2、2典型结构和组成3、2、3液压缸的设计与计算3.2液压缸目的任务了解液压缸结构形式掌握液压缸参数计算和特点重点难点单杆活塞液压缸差动连接密封、缓冲、排气功用：将液压泵供给的液压能转换为机械能而对负载作功，实现直线往复运动或旋转运动。3、2、1液压缸的类型及特点一、活塞式液压缸二、柱塞式液压三、摆动液压马达（摆动液压缸）四、其它形式的常用缸液压缸的类型及特点活塞式按结构形式<柱塞式摆动式分类单作用式：液体只控制缸一腔单向运动按作用方式<双作用式：液体或气体控制缸两腔实现双向运动一、活塞式液压缸定义分类活塞式液压缸定义在缸体内作相对往复运动的组件为活塞的液压缸分类单杆按伸出活塞杆不同<双杆缸体固定按固定方式不同<活塞杆固定动画演示动画演示1、双杆式活塞缸双作用特点结构视频推力、速度计算工作过程双杆活塞缸(短片)图4.1所示为双杆活塞缸的工作原理图。在活塞的两侧都有杆伸出，当两活塞杆直径相同、液体或气体的压力和流量不变时，活塞（或缸体）在两个方向上的运动速度和推力都F相推力、速度计算224qqADd2212124FAppDdpp特点1）两腔面积相等；2）压力相同时，推力相等，流量相同时，速度相等。即具有等推力等速度特性2、单活塞杆液压缸（1）无杆腔进油（2）有杆腔进油（3）差动连接式结构视频（1）无杆腔进油时活塞的速度和推力1214qqAD222111221222122()[]44[]44FpApADpDdpDppdpP2视频（2）有杆腔进油时P222224qqADd222212211222121[][]44[]44FpApADdpDpDppdp单活塞杆液压缸简单连接比较 A1>A2∴v1F2故活塞杆伸出时，推力较大，速度较小活塞杆缩回时，推力较小，速度较大因而：活塞杆伸出时，适用于重载慢速活塞杆缩回时，适用于轻载快速往复速比：λ=v2/v1=D2/D2-d2单活塞杆液压缸简单连接结论活塞杆直径越小，两个方向速度差值越小。固定方式和工作过程皆与双杆活塞液压缸相同。运动行程皆为两倍的活塞或缸体的有效行程。差动连接单杆活塞液压缸两腔同时通入流体时，利用两端面积差进行工作的连接形式。（3）差动连接式液压缸差动连接速度、推力计算 v3A1=q+v3A232124qqAAd单杆活塞缸(3/4)欲使差动连接缸的往复运动速度相等，即3=2，差动连接在忽略两腔连通回路压力损失的情况下，p2p1，并考虑到机械效率cm时，活塞的推力F3为：Dd2222231122111[][()]444FpApADpDdpdp差动连接特点在不增加流量的前提下，实现快速运动单杆活塞液压缸应用单杆活塞液压缸不同连接，可实现如下工作循环：（差动连接）（无杆腔进油）（有杆腔进油）快进→工进→快退v3、F3v1、F1v2、F2比较视频例题已知单活塞杆式液压缸，供油流量为25L/min,压力为：4Mpa，要求满足（1）差动连接时速度V3＝6m/min；（2）液压油进入无干腔时，其推力为2500N。试求:液压缸内径和活塞直径？工作过程实心双杆活塞式液压缸—缸体固定式空心双杆活塞式液压缸—杆固定式实心双杆活塞式液压缸—缸体固定式进油腔回油腔运动方向占地范围应用场合左右活塞右移三倍于L中小型设备>右左活塞左移占地面积大进油腔位置与活塞运动方向相反空心双杆活塞式液压缸——杆固定式进油腔回油腔运动方向占地范围应用场合左右缸体左移>两倍于L，占地面积右左缸体右移小，大中型设备进油腔位置与活塞运动方向相同二、柱塞式液压缸定义结构工作原理速度、推力计算特点定义在缸体内做相对往复运动的组件是柱塞的液压缸柱塞式液压缸结构缸体、柱塞、导向套、钢丝卡圈等柱塞式液压缸工作原理自重只能单向运动，回程需靠外力<弹簧力需双向运动时，常成对使用。单作用视频双作用视频应用视频柱塞式液压缸速度、推力计算v=q/A=4q/πd2F=pA=πd2p/4柱塞式液压缸特点 柱塞工作时总是受压，一般较粗∴水平放置易下垂，产生单边磨损故常垂直放置，有时可做成空心又 缸体内壁与柱塞不接触∴可不加工或只粗加工，工艺性好龙门刨床故常用于长行程机床，如<导轨磨床大型拉床三、摆动液压马达（摆动液压...
